摘 要：本發明公開了一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法，屬于黃麻纖維增強聚乳酸復合材料技術領域，將黃麻纖維清洗干凈并晾曬干凈后通過進料罩投入，并啟動驅動電機調節主動齒輪和從動齒輪運行，通過主動齒輪和從動齒輪的運行進一步調節第一破碎輥和第二破碎輥的運行進行對黃麻纖維的初步破碎處理，通過驅動電機的運行調節弓型桿旋轉，通過弓型桿的旋轉調節調節鉸接桿帶動異形連接桿來回運動，進而調節齒條來回運動，通過齒條的來回運動調節調節齒輪來回旋轉，通過調節齒輪的來回旋轉進一步調節鉸接桿帶動L型側架來回運動，通過L型側架調節側切割刀來回運動對黃麻纖維進一步切割破碎，破碎后的黃麻纖維落入至煮練倉內。
技術要點
1.一種環保可降解黃麻纖維增強聚乳酸復合材料，其特征在于：包括黃麻纖維(40)，所述黃麻纖維(40)的外側包裹有聚乳酸膜(42)，且所述聚乳酸膜(42)的外側包裹有聚四氟乙烯膜(41)；
該黃麻纖維增強聚乳酸復合材料還包括用于黃麻纖維增強聚乳酸復合材料的制備設備，所述該制備設備包括L型中固定架(5)，所述L型中固定架(5)的底部安裝有傳送組件，所述傳送組件的底部設有回收倉(3)，所述L型中固定架(5)的內頂部處安裝有破碎倉(7)，所述破碎倉(7)的頂部處設有進料罩組件，該進料罩組件的內部設有破碎輥組件，并位于所述進料罩組件的外側設有驅動該破碎輥組件的齒輪驅動組件，所述破碎倉(7)的外側頂部處連通有吸塵罩組件，所述破碎倉(7)的一側設有調節盤組件，并位于調節盤組件的外側鉸接有切割刀組件，該切割刀組件貫穿至破碎倉(7)的內側，所述齒輪驅動組件的外側設有驅動齒輪驅動組件的驅動電機組件，該驅動電機組件的輸出端與所述調節盤組件之間設有異形聯動桿組件，所述L型中固定架(5)的內側中部處設有翻轉組件，該翻轉組件輸出端設有振動組件，并位于振動組件的內側設有煮練倉(8)，所述煮練倉(8)的內部設有電加熱板，且所述煮練倉(8)的側頂部處設有閥門。
2.根據權利要求1所述的一種環?？山到恻S麻纖維增強聚乳酸復合材料，其特征在于：傳送組件包括L型中固定架(5)、傳送帶(2)、主動滾筒、從動滾筒和傳送電機，所述側條板(1)的內側一端設有主動滾筒，所述側條板(1)的內側另一端設有從動滾筒，所述主動滾筒和從動滾筒的外側套設有傳送帶(2)，且傳送帶(2)為網格結構，所述側條板(1)的外側端部處安裝有傳送電機，該傳送電機的輸出端貫穿側條板(1)與所述主動滾筒連接，所述側條板(1)的底部處安裝有回收倉(3)。
3.根據權利要求2所述的一種環保可降解黃麻纖維增強聚乳酸復合材料，其特征在于：進料罩組件包括上連接罩(9)、連接桿(10)和進料罩(6)，所述破碎倉(7)的頂部四角處安裝有連接桿(10)，所述連接桿(10)的頂部處安裝有上連接罩(9)，所述上連接罩(9)的頂部處安裝有進料罩(6)。
4.根據權利要求3所述的一種環?？山到恻S麻纖維增強聚乳酸復合材料，其特征在于：破碎輥組件包括第二破碎輥(12)和第一破碎輥(11)，所述上連接罩(9)的內側通過軸承分別設有第一破碎輥(11)和第二破碎輥(12)；
齒輪驅動組件包括主動齒輪(28)、從動齒輪(29)、U型齒輪罩(30)和L型電機架(24)，所述上連接罩(9)的一側設有U型齒輪罩(30)，所述U型齒輪罩(30)的內側一端設有主動齒輪(28)，所述U型齒輪罩(30)的內側另一端設有從動齒輪(29)，所述從動齒輪(29)和主動齒輪(28)的側中部處皆通過傳動轉桿分別與第一破碎輥(11)和第二破碎輥(12)固定，所述U型齒輪罩(30)的外側中部處安裝有L型電機架(24)。
5.根據權利要求4所述的一種環?？山到恻S麻纖維增強聚乳酸復合材料，其特征在于：調節盤組件包括調節齒輪(19)和鉸接桿(20)，所述破碎倉(7)的側中部處設有調節齒輪(19)，且所述調節齒輪(19)的外側邊部處鉸接有鉸接桿(20)；
切割刀組件包括第一限位滑槽(22)、L型側架(14)和側切割刀(13)，所述破碎倉(7)的內側插入有側切割刀(13)，所述破碎倉(7)的一側兩邊處安裝有第一限位滑槽(22)，所述第一限位滑槽(22)的內側設有可在所述第一限位滑槽(22)內側滑動的L型側架(14)，所述鉸接桿(20)的端部與所述L型側架(14)的端部鉸接，所述L型側架(14)的內側等間距安裝有側切割刀(13)。
6.根據權利要求5所述的一種環?？山到恻S麻纖維增強聚乳酸復合材料，其特征在于：驅動電機組件包括驅動電機(25)和弓型桿(27)，所述L型電機架(24)的外側中部處安裝有驅動電機(25)，且所述驅動電機(25)的輸出端貫穿L型電機架(24)安裝有弓型桿(27)；
所述弓型桿(27)與所述調節齒輪(19)之間設有異形聯動桿組件。
7.根據權利要求6所述的一種環保可降解黃麻纖維增強聚乳酸復合材料，其特征在于：異形聯動桿組件包括調節鉸接桿(26)、第二限位滑槽(23)、齒條(18)和異形連接桿(21)，所述破碎倉(7)的一側上方處設有第二限位滑槽(23)，且所述第二限位滑槽(23)的內側插入有可在所述第二限位滑槽(23)內側滑動的異形連接桿(21)，所述異形連接桿(21)的一端一體成型有齒條(18)，所述齒條(18)與調節齒輪(19)相互嚙合，所述異形連接桿(21)的頂部鉸接有調節鉸接桿(26)，所述弓型桿(27)的外側與所述調節鉸接桿(26)鉸接。
8.根據權利要求7所述的一種環?？山到恻S麻纖維增強聚乳酸復合材料，其特征在于：翻轉組件包括翻轉電機(17)和側連接轉桿(38)，所述L型中固定架(5)的外側中部處安裝有翻轉電機(17)，且所述翻轉電機(17)的輸出端安裝有側連接轉桿(38)，所述側連接轉桿(38)的內端部處設有振動組件。
9.根據權利要求8所述的一種環?？山到恻S麻纖維增強聚乳酸復合材料，其特征在于：振動組件包括側滑動槽(31)、限位彈簧(32)、限位滑塊(33)、扇葉(36)、異形輪(35)、氣泵(37)、扇葉倉(34)和吸塵管(15)，所述側連接轉桿(38)的內端部處安裝有側滑動槽(31)，所述側滑動槽(31)的內端部處安裝有限位彈簧(32)，所述限位彈簧(32)的一端安裝有可在所述側滑動槽(31)內側滑動的限位滑塊(33)，所述側滑動槽(31)的內部設有扇葉倉(34)，并位于所述扇葉倉(34)的內部設有扇葉(36)，所述扇葉(36)的側中部處設有貫穿扇葉倉(34)的調節轉桿，該調節轉桿的端部處安裝有與所述限位滑塊(33)相互配合的異形輪(35)，所述側滑動槽(31)的底部安裝有氣泵(37)，且氣泵(37)的一端與扇葉倉(34)連通，所述扇葉倉(34)的頂部連通有吸塵管(15)，所述吸塵管(15)的頂部與吸塵外罩(4)連通。
10.根據權利要求9所述的一種環?？山到恻S麻纖維增強聚乳酸復合材料的制備方法，其特征在于：包括如下步驟：
步驟一：將黃麻纖維清洗干凈并晾曬干凈后通過進料罩(6)投入，并啟動驅動電機(25)調節主動齒輪(28)和從動齒輪(29)運行；
步驟二：通過主動齒輪(28)和從動齒輪(29)的運行進一步調節第一破碎輥(11)和第二破碎輥(12)的運行進行對黃麻纖維的初步破碎處理；
步驟三：通過驅動電機(25)的運行調節弓型桿(27)旋轉，通過弓型桿(27)的旋轉調節調節鉸接桿(26)帶動異形連接桿(21)來回運動，進而調節齒條(18)來回運動；
步驟四：通過齒條(18)的來回運動調節調節齒輪(19)來回旋轉，通過調節齒輪(19)的來回旋轉進一步調節鉸接桿(20)帶動L型側架(14)來回運動，通過L型側架(14)調節側切割刀(13)來回運動對黃麻纖維進一步切割破碎；
步驟五：破碎后的黃麻纖維落入至煮練倉(8)內，然后通過加料板(16)向煮練倉(8)內依次加入10?20g\L的氫氧化鈉、5?10g\L過氧化氫、3?5g\L的硅酸納、1?3g/L的滲透劑JFC，重量浴比為1：10?20，通過電加熱板以1?3℃/min升溫至80?100℃，保溫90?180min，然后進行水洗，酸洗至中性，水洗，打開閥門脫水；
步驟六：在進行煮練的時候同時啟動氣泵(37)將在第一破碎輥(11)和第二破碎輥(12)破碎產生的灰塵小顆粒通過吸塵外罩(4)進入至吸塵管(15)，通過吸塵管(15)進入至扇葉倉(34)驅動扇葉(36)旋轉，再進一步通過氣泵(37)排出；
步驟七：通過扇葉(36)調節異形輪(35)帶動限位滑塊(33)來回運動，通過限位滑塊(33)調節煮練倉(8)來回振動進一步提高煮練；
步驟八：煮練完成后啟動翻轉電機(17)調節煮練倉(8)翻轉將煮練后的黃麻纖維倒出至傳送帶(2)進一步脫水然后傳送至下一道工序；
步驟九：用質量濃度為10％的氫氧化鈉溶液將聚四氟乙烯調節PH至5?6，然后將步驟八中的黃麻纖維浸于聚四氟乙烯溶液中40?60min；
步驟十：然后脫水后烘干，再次將步驟九中的黃麻纖維浸于質量濃度為10％的氫氧化鈉溶液調節后的聚乳酸溶液內40?60min，然后再次烘干制備成環?？山到恻S麻纖維增強聚乳酸復合材料。
技術領域
本發明涉及一種黃麻纖維增強聚乳酸復合材料，特別是涉及一種環?？山到恻S麻纖維增強聚乳酸復合材料，本發明還涉及一種黃麻纖維增強聚乳酸復合材料的制備方法，特別涉及一種環保可降解黃麻纖維增強聚乳酸復合材料的制備方法，屬于黃麻纖維增強聚乳酸復合材料技術領域。
背景技術
隨著經濟社會的不斷發展，人們的生產和生活對環境產生了嚴重的污染，因此必須尋找具有生物可降解材料，以緩解環境污染的壓力。
近年來，聚乳酸(PLA)以其優異的生物可降解性，在可降解材料領域備受關注。聚乳酸是一種由乳酸單體聚合而成的熱塑性樹脂，具有優良的生物降解性、生物吸收性和生物相容性且原材料完全可再生。
現有技術中的黃麻纖維增強聚乳酸復合材料其力學性能比較差難以滿足使用的需要；
另外現有技術中的黃麻纖維增強聚乳酸復合材料在生產加工的時候?qū)S麻纖維進行破碎的時候并不高效，很容易出現破碎不完全的問題，而且破碎的時候還需要采用多組破碎設備進行破碎比較費時費力；
其次現有技術中的破碎裝置在進行破碎的時候容易產生比較多的灰塵，導致原料的灰塵比較多影響產品質量；
現有技術中在黃麻纖維進行煮練的時候還需要將破碎后的原料進行運輸至專門的煮練設備內進行煮練這樣則比較費時費力；
現有技術中在黃麻纖維進行煮練的時候無法進行振蕩實現高效的煮練操作效率也比較低；
為此設計一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法來解決上述問題。
發明內容
本發明的主要目的是為了提供一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法，將黃麻纖維清洗干凈并晾曬干凈后通過進料罩投入，并啟動驅動電機調節主動齒輪和從動齒輪運行，通過主動齒輪和從動齒輪的運行進一步調節第一破碎輥和第二破碎輥的運行進行對黃麻纖維的初步破碎處理，通過驅動電機的運行調節弓型桿旋轉，通過弓型桿的旋轉調節調節鉸接桿帶動異形連接桿來回運動，進而調節齒條來回運動，通過齒條的來回運動調節調節齒輪來回旋轉，通過調節齒輪的來回旋轉進一步調節鉸接桿帶動L型側架來回運動，通過L型側架調節側切割刀來回運動對黃麻纖維進一步切割破碎，破碎后的黃麻纖維落入至煮練倉內，然后通過加料板向煮練倉內依次加入10?20g\L的氫氧化鈉、5?10g\L過氧化氫、3?5g\L的硅酸納、1?3g/L的滲透劑JFC，重量浴比為1：10?20，通過電加熱板以1?3℃/min升溫至80?100℃，保溫90?180min，然后進行水洗，酸洗至中性，水洗，打開閥門脫水，在進行煮練的時候同時啟動氣泵將在第一破碎輥和第二破碎輥破碎產生的灰塵小顆粒通過吸塵外罩進入至吸塵管，通過吸塵管進入至扇葉倉驅動扇葉旋轉，再進一步通過氣泵排出，通過扇葉調節異形輪帶動限位滑塊來回運動，通過限位滑塊調節煮練倉來回振動進一步提高煮練，煮練完成后啟動翻轉電機調節煮練倉翻轉將煮練后的黃麻纖維倒出至傳送帶進一步脫水然后傳送至下一道工序，用質量濃度為10％的氫氧化鈉溶液將聚四氟乙烯調節PH至5?6，然后將步驟八中的黃麻纖維浸于聚四氟乙烯溶液中40?60min，然后脫水后烘干，再次將步驟九中的黃麻纖維浸于質量濃度為10％的氫氧化鈉溶液調節后的聚乳酸溶液內40?60min，然后再次烘干制備成環?？山到恻S麻纖維增強聚乳酸復合材料。
本發明的目的可以通過采用如下技術方案達到：
一種環保可降解黃麻纖維增強聚乳酸復合材料，包括黃麻纖維，所述黃麻纖維的外側包裹有聚乳酸膜，且所述聚乳酸膜的外側包裹有聚四氟乙烯膜；
該黃麻纖維增強聚乳酸復合材料還包括用于黃麻纖維增強聚乳酸復合材料的制備設備，所述該制備設備包括L型中固定架，所述L型中固定架的底部安裝有傳送組件，所述傳送組件的底部設有回收倉，所述L型中固定架的內頂部處安裝有破碎倉，所述破碎倉的頂部處設有進料罩組件，該進料罩組件的內部設有破碎輥組件，并位于所述進料罩組件的外側設有驅動該破碎輥組件的齒輪驅動組件，所述破碎倉的外側頂部處連通有吸塵罩組件，所述破碎倉的一側設有調節盤組件，并位于調節盤組件的外側鉸接有切割刀組件，該切割刀組件貫穿至破碎倉的內側，所述齒輪驅動組件的外側設有驅動齒輪驅動組件的驅動電機組件，該驅動電機組件的輸出端與所述調節盤組件之間設有異形聯動桿組件，所述L型中固定架的內側中部處設有翻轉組件，該翻轉組件輸出端設有振動組件，并位于振動組件的內側設有煮練倉，所述煮練倉的內部設有電加熱板，且所述煮練倉的側頂部處設有閥門。
優選的，傳送組件包括L型中固定架、傳送帶、主動滾筒、從動滾筒和傳送電機，所述側條板的內側一端設有主動滾筒，所述側條板的內側另一端設有從動滾筒，所述主動滾筒和從動滾筒的外側套設有傳送帶，且傳送帶為網格結構，所述側條板的外側端部處安裝有傳送電機，該傳送電機的輸出端貫穿側條板與所述主動滾筒連接，所述側條板的底部處安裝有回收倉。
優選的，進料罩組件包括上連接罩、連接桿和進料罩，所述破碎倉的頂部四角處安裝有連接桿，所述連接桿的頂部處安裝有上連接罩，所述上連接罩的頂部處安裝有進料罩。
優選的，破碎輥組件包括第二破碎輥和第一破碎輥，所述上連接罩的內側通過軸承分別設有第一破碎輥和第二破碎輥；
齒輪驅動組件包括主動齒輪、從動齒輪、U型齒輪罩和L型電機架，所述上連接罩的一側設有U型齒輪罩，所述U型齒輪罩的內側一端設有主動齒輪，所述U型齒輪罩的內側另一端設有從動齒輪，所述從動齒輪和主動齒輪的側中部處皆通過傳動轉桿分別與第一破碎輥和第二破碎輥固定，所述U型齒輪罩的外側中部處安裝有L型電機架。
優選的，調節盤組件包括調節齒輪和鉸接桿，所述破碎倉的側中部處設有調節齒輪，且所述調節齒輪的外側邊部處鉸接有鉸接桿；
切割刀組件包括第一限位滑槽、L型側架和側切割刀，所述破碎倉的內側插入有側切割刀，所述破碎倉的一側兩邊處安裝有第一限位滑槽，所述第一限位滑槽的內側設有可在所述第一限位滑槽內側滑動的L型側架，所述鉸接桿的端部與所述L型側架的端部鉸接，所述L型側架的內側等間距安裝有側切割刀。
優選的，驅動電機組件包括驅動電機和弓型桿，所述L型電機架的外側中部處安裝有驅動電機，且所述驅動電機的輸出端貫穿L型電機架安裝有弓型桿；
所述弓型桿與所述調節齒輪之間設有異形聯動桿組件。
優選的，異形聯動桿組件包括調節鉸接桿、第二限位滑槽、齒條和異形連接桿，所述破碎倉的一側上方處設有第二限位滑槽，且所述第二限位滑槽的內側插入有可在所述第二限位滑槽內側滑動的異形連接桿，所述異形連接桿的一端一體成型有齒條，所述齒條與調節齒輪相互嚙合，所述異形連接桿的頂部鉸接有調節鉸接桿，所述弓型桿的外側與所述調節鉸接桿鉸接。
優選的，翻轉組件包括翻轉電機和側連接轉桿，所述L型中固定架的外側中部處安裝有翻轉電機，且所述翻轉電機的輸出端安裝有側連接轉桿，所述側連接轉桿的內端部處設有振動組件。
優選的，振動組件包括側滑動槽、限位彈簧、限位滑塊、扇葉、異形輪、氣泵、扇葉倉和吸塵管，所述側連接轉桿的內端部處安裝有側滑動槽，所述側滑動槽的內端部處安裝有限位彈簧，所述限位彈簧的一端安裝有可在所述側滑動槽內側滑動的限位滑塊，所述側滑動槽的內部設有扇葉倉，并位于所述扇葉倉的內部設有扇葉，所述扇葉的側中部處設有貫穿扇葉倉的調節轉桿，該調節轉桿的端部處安裝有與所述限位滑塊相互配合的異形輪，所述側滑動槽的底部安裝有氣泵，且氣泵的一端與扇葉倉連通，所述扇葉倉的頂部連通有吸塵管，所述吸塵管的頂部與吸塵外罩連通。
一種環?？山到恻S麻纖維增強聚乳酸復合材料的制備方法，包括如下步驟：
步驟一：將黃麻纖維清洗干凈并晾曬干凈后通過進料罩投入，并啟動驅動電機調節主動齒輪和從動齒輪運行；
步驟二：通過主動齒輪和從動齒輪的運行進一步調節第一破碎輥和第二破碎輥的運行進行對黃麻纖維的初步破碎處理；
步驟三：通過驅動電機的運行調節弓型桿旋轉，通過弓型桿的旋轉調節調節鉸接桿帶動異形連接桿來回運動，進而調節齒條來回運動；
步驟四：通過齒條的來回運動調節調節齒輪來回旋轉，通過調節齒輪的來回旋轉進一步調節鉸接桿帶動L型側架來回運動，通過L型側架調節側切割刀來回運動對黃麻纖維進一步切割破碎；
步驟五：破碎后的黃麻纖維落入至煮練倉內，然后通過加料板向煮練倉內依次加入10?20g\L的氫氧化鈉、5?10g\L過氧化氫、3?5g\L的硅酸納、1?3g/L的滲透劑JFC，重量浴比為1：10?20，通過電加熱板以1?3℃/min升溫至80?100℃，保溫90?180min，然后進行水洗，酸洗至中性，水洗，打開閥門脫水；
步驟六：在進行煮練的時候同時啟動氣泵將在第一破碎輥和第二破碎輥破碎產生的灰塵小顆粒通過吸塵外罩進入至吸塵管，通過吸塵管進入至扇葉倉驅動扇葉旋轉，再進一步通過氣泵排出；
步驟七：通過扇葉調節異形輪帶動限位滑塊來回運動，通過限位滑塊調節煮練倉來回振動進一步提高煮練；
步驟八：煮練完成后啟動翻轉電機調節煮練倉翻轉將煮練后的黃麻纖維倒出至傳送帶進一步脫水然后傳送至下一道工序；
步驟九：用質量濃度為10％的氫氧化鈉溶液將聚四氟乙烯調節PH至5?6，然后將步驟八中的黃麻纖維浸于聚四氟乙烯溶液中40?60min；
步驟十：然后脫水后烘干，再次將步驟九中的黃麻纖維浸于質量濃度為10％的氫氧化鈉溶液調節后的聚乳酸溶液內40?60min，然后再次烘干制備成環?？山到恻S麻纖維增強聚乳酸復合材料。
本發明的有益技術效果：
本發明提供的一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法，將黃麻纖維清洗干凈并晾曬干凈后通過進料罩投入，并啟動驅動電機調節主動齒輪和從動齒輪運行，通過主動齒輪和從動齒輪的運行進一步調節第一破碎輥和第二破碎輥的運行進行對黃麻纖維的初步破碎處理，通過驅動電機的運行調節弓型桿旋轉，通過弓型桿的旋轉調節調節鉸接桿帶動異形連接桿來回運動，進而調節齒條來回運動，通過齒條的來回運動調節調節齒輪來回旋轉，通過調節齒輪的來回旋轉進一步調節鉸接桿帶動L型側架來回運動，通過L型側架調節側切割刀來回運動對黃麻纖維進一步切割破碎，破碎后的黃麻纖維落入至煮練倉內，然后通過加料板向煮練倉內依次加入10?20g\L的氫氧化鈉、5?10g\L過氧化氫、3?5g\L的硅酸納、1?3g/L的滲透劑JFC，重量浴比為1：10?20，通過電加熱板以1?3℃/min升溫至80?100℃，保溫90?180min，然后進行水洗，酸洗至中性，水洗，打開閥門脫水，在進行煮練的時候同時啟動氣泵將在第一破碎輥和第二破碎輥破碎產生的灰塵小顆粒通過吸塵外罩進入至吸塵管，通過吸塵管進入至扇葉倉驅動扇葉旋轉，再進一步通過氣泵排出，通過扇葉調節異形輪帶動限位滑塊來回運動，通過限位滑塊調節煮練倉來回振動進一步提高煮練，煮練完成后啟動翻轉電機調節煮練倉翻轉將煮練后的黃麻纖維倒出至傳送帶進一步脫水然后傳送至下一道工序，用質量濃度為10％的氫氧化鈉溶液將聚四氟乙烯調節PH至5?6，然后將步驟八中的黃麻纖維浸于聚四氟乙烯溶液中40?60min，然后脫水后烘干，再次將步驟九中的黃麻纖維浸于質量濃度為10％的氫氧化鈉溶液調節后的聚乳酸溶液內40?60min，然后再次烘干制備成環?？山到恻S麻纖維增強聚乳酸復合材料。
附圖說明

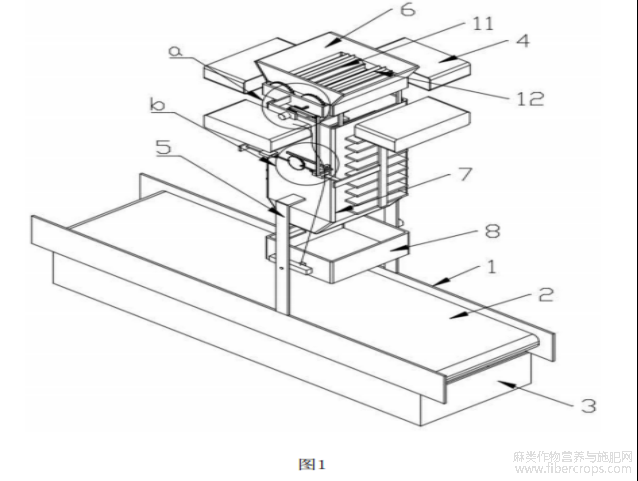

圖1 為按照本發明的一種環保可降解黃麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的裝置整體第一視角立體結構示意圖；
圖2 為按照本發明的一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的整體第二視角立體結構示意圖；

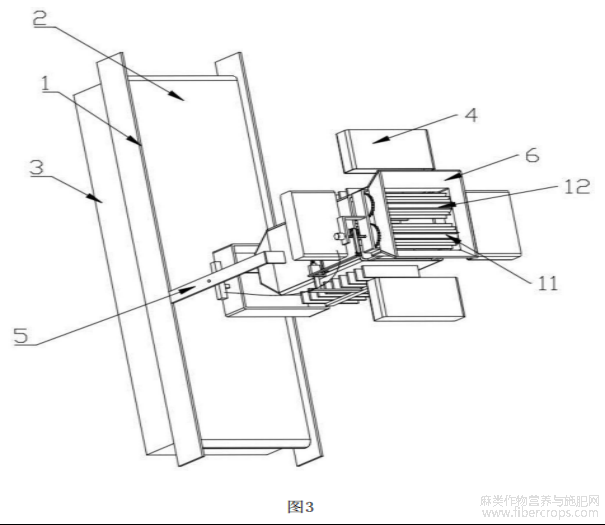

圖3 為按照本發明的一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的整體第三視角立體結構示意圖；

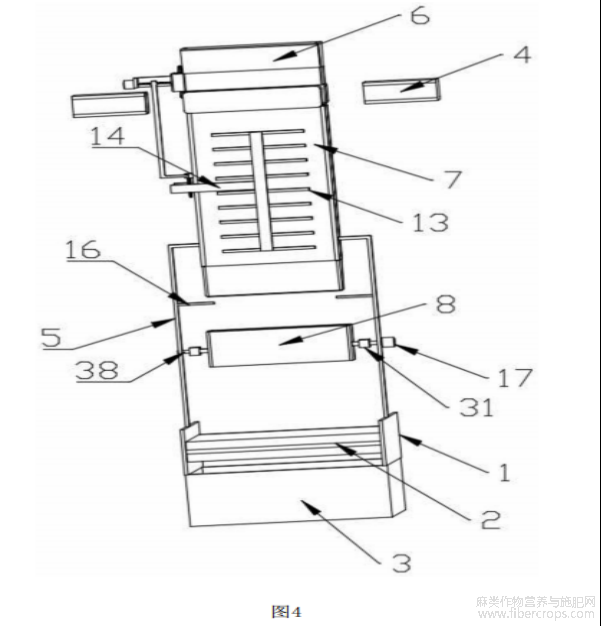

圖4 為按照本發明的一種環保可降解黃麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的整體第四視角立體結構示意圖；

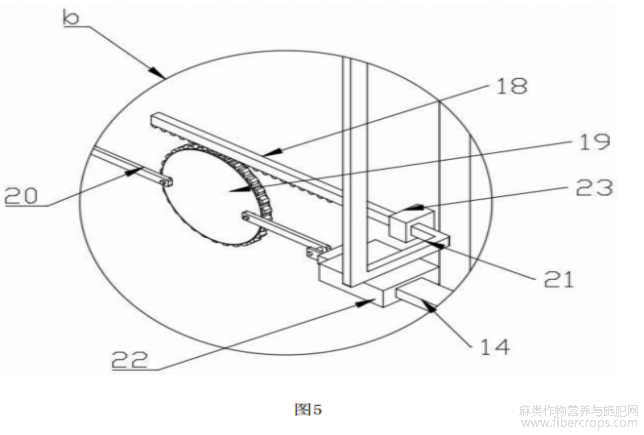

圖5 為按照本發明的一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的b處結構放大圖；

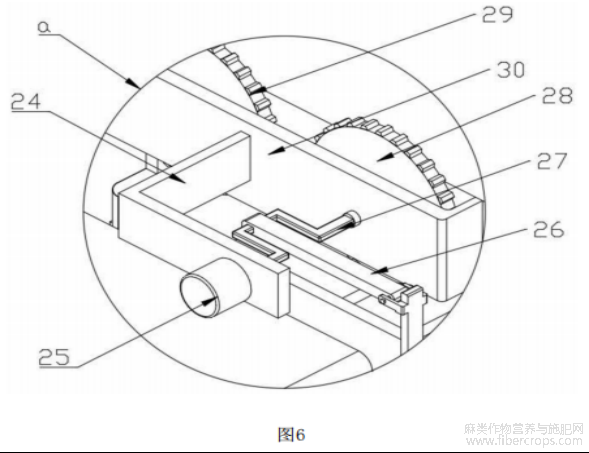

圖6 為按照本發明的一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的a處結構放大圖；

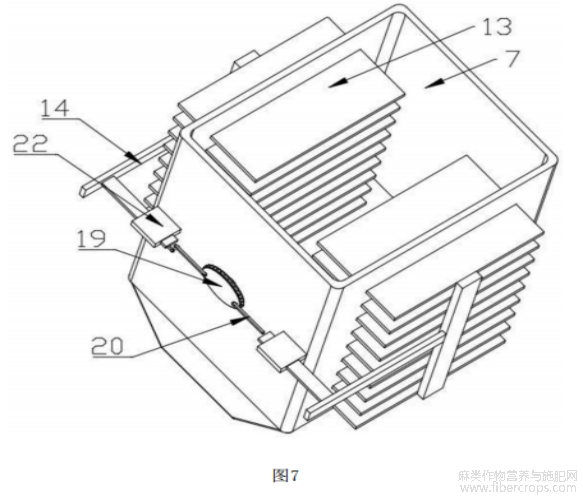

圖7 為按照本發明的一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的殼體組件立體結構示意圖；

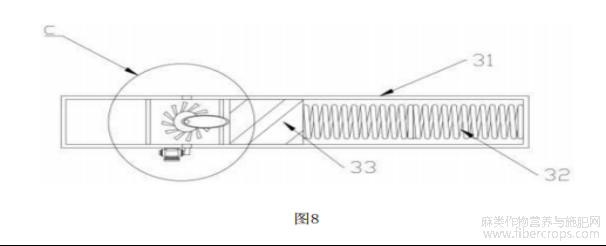

圖8 為按照本發明的一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的側振蕩組件結構示意圖；

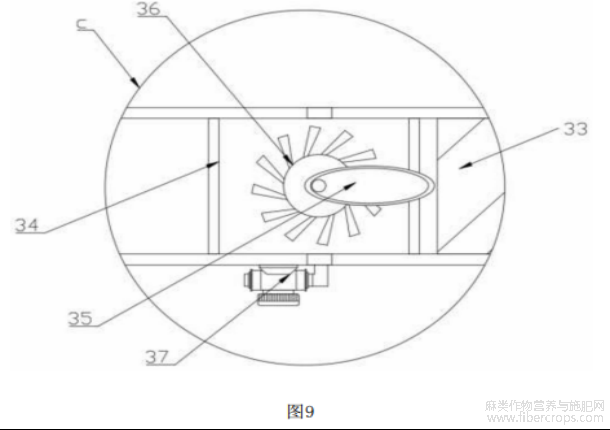

圖9 為按照本發明的一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的c處結構放大圖；

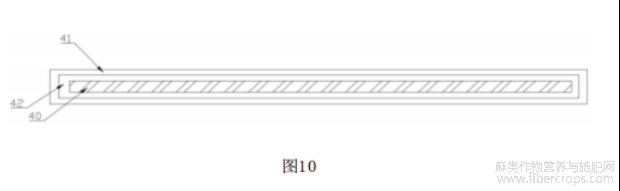

圖10 為按照本發明的一種環?？山到恻S麻纖維增強聚乳酸復合材料及其制備方法的一優選實施例的環保可降解黃麻纖維增強聚乳酸復合材料立體結構示意圖。
圖中：1?側條板，2?傳送帶，3?回收倉，4?吸塵外罩，5?L型中固定架，6?進料罩，7?破碎倉，8?煮練倉，9?上連接罩，10?連接桿，11?第一破碎輥，12?第二破碎輥，13?側切割刀，14?L型側架，15?吸塵管，16?加料板，17?翻轉電機，18?齒條，19?調節齒輪，20?鉸接桿，21?異形連接桿，22?第一限位滑槽，23?第二限位滑槽，24?L型電機架，25?驅動電機，26?調節鉸接桿，27?弓型桿，28?主動齒輪，29?從動齒輪，30?U型齒輪罩，31?側滑動槽，32?限位彈簧，33?限位滑塊，34?扇葉倉，35?異形輪，36?扇葉，37?氣泵，38?側連接轉桿，40?黃麻纖維，41?聚四氟乙烯膜，42?聚乳酸膜
具體實施方式
為使本領域技術人員更加清楚和明確本發明的技術方案，下面結合實施例及附圖對本發明作進一步詳細的描述，但本發明的實施方式不限于此。
如圖1?圖10所示，本實施例提供的一種環?？山到恻S麻纖維增強聚乳酸復合材料，包括黃麻纖維40，黃麻纖維40的外側包裹有聚乳酸膜42，且聚乳酸膜42的外側包裹有聚四氟乙烯膜41；
該黃麻纖維增強聚乳酸復合材料還包括用于黃麻纖維增強聚乳酸復合材料的制備設備，該制備設備包括L型中固定架5，L型中固定架5的底部安裝有傳送組件，傳送組件的底部設有回收倉3，L型中固定架5的內頂部處安裝有破碎倉7，破碎倉7的頂部處設有進料罩組件，該進料罩組件的內部設有破碎輥組件，并位于進料罩組件的外側設有驅動該破碎輥組件的齒輪驅動組件，破碎倉7的外側頂部處連通有吸塵罩組件，破碎倉7的一側設有調節盤組件，并位于調節盤組件的外側鉸接有切割刀組件，該切割刀組件貫穿至破碎倉7的內側，齒輪驅動組件的外側設有驅動齒輪驅動組件的驅動電機組件，該驅動電機組件的輸出端與調節盤組件之間設有異形聯動桿組件，L型中固定架5的內側中部處設有翻轉組件，該翻轉組件輸出端設有振動組件，并位于振動組件的內側設有煮練倉8，煮練倉8的內部設有電加熱板，且煮練倉8的側頂部處設有閥門。
將黃麻纖維清洗干凈并晾曬干凈后通過進料罩6投入，并啟動驅動電機25調節主動齒輪28和從動齒輪29運行，通過主動齒輪28和從動齒輪29的運行進一步調節第一破碎輥11和第二破碎輥12的運行進行對黃麻纖維的初步破碎處理，通過驅動電機25的運行調節弓型桿27旋轉，通過弓型桿27的旋轉調節調節鉸接桿26帶動異形連接桿21來回運動，進而調節齒條18來回運動，通過齒條18的來回運動調節調節齒輪19來回旋轉，通過調節齒輪19的來回旋轉進一步調節鉸接桿20帶動L型側架14來回運動，通過L型側架14調節側切割刀13來回運動對黃麻纖維進一步切割破碎，破碎后的黃麻纖維落入至煮練倉8內，然后通過加料板16向煮練倉8內依次加入10?20g\L的氫氧化鈉、5?10g\L過氧化氫、3?5g\L的硅酸納、1?3g/L的滲透劑JFC，重量浴比為1：10?20，通過電加熱板以1?3℃/min升溫至80?100℃，保溫90?180min，然后進行水洗，酸洗至中性，水洗，打開閥門脫水，在進行煮練的時候同時啟動氣泵37將在第一破碎輥11和第二破碎輥12破碎產生的灰塵小顆粒通過吸塵外罩4進入至吸塵管15，通過吸塵管15進入至扇葉倉34驅動扇葉36旋轉，再進一步通過氣泵37排出，通過扇葉36調節異形輪35帶動限位滑塊33來回運動，通過限位滑塊33調節煮練倉8來回振動進一步提高煮練，煮練完成后啟動翻轉電機17調節煮練倉8翻轉將煮練后的黃麻纖維倒出至傳送帶2進一步脫水然后傳送至下一道工序，用質量濃度為10％的氫氧化鈉溶液將聚四氟乙烯調節PH至5?6，然后將步驟八中的黃麻纖維浸于聚四氟乙烯溶液中40?60min，然后脫水后烘干，再次將步驟九中的黃麻纖維浸于質量濃度為10％的氫氧化鈉溶液調節后的聚乳酸溶液內40?60min，然后再次烘干制備成環?？山到恻S麻纖維增強聚乳酸復合材料。
在本實施例中，傳送組件包括L型中固定架5、傳送帶2、主動滾筒、從動滾筒和傳送電機，側條板1的內側一端設有主動滾筒，側條板1的內側另一端設有從動滾筒，主動滾筒和從動滾筒的外側套設有傳送帶2，且傳送帶2為網格結構，側條板1的外側端部處安裝有傳送電機，該傳送電機的輸出端貫穿側條板1與主動滾筒連接，側條板1的底部處安裝有回收倉3。
在本實施例中，進料罩組件包括上連接罩9、連接桿10和進料罩6，破碎倉7的頂部四角處安裝有連接桿10，連接桿10的頂部處安裝有上連接罩9，上連接罩9的頂部處安裝有進料罩6。
在本實施例中，破碎輥組件包括第二破碎輥12和第一破碎輥11，上連接罩9的內側通過軸承分別設有第一破碎輥11和第二破碎輥12；
齒輪驅動組件包括主動齒輪28、從動齒輪29、U型齒輪罩30和L型電機架24，上連接罩9的一側設有U型齒輪罩30，U型齒輪罩30的內側一端設有主動齒輪28，U型齒輪罩30的內側另一端設有從動齒輪29，從動齒輪29和主動齒輪28的側中部處皆通過傳動轉桿分別與第一破碎輥11和第二破碎輥12固定，U型齒輪罩30的外側中部處安裝有L型電機架24。
在本實施例中，調節盤組件包括調節齒輪19和鉸接桿20，破碎倉7的側中部處設有調節齒輪19，且調節齒輪19的外側邊部處鉸接有鉸接桿20；
切割刀組件包括第一限位滑槽22、L型側架14和側切割刀13，破碎倉7的內側插入有側切割刀13，破碎倉7的一側兩邊處安裝有第一限位滑槽22，第一限位滑槽22的內側設有可在第一限位滑槽22內側滑動的L型側架14，鉸接桿20的端部與L型側架14的端部鉸接，L型側架14的內側等間距安裝有側切割刀13。
在本實施例中，驅動電機組件包括驅動電機25和弓型桿27，L型電機架24的外側中部處安裝有驅動電機25，且驅動電機25的輸出端貫穿L型電機架24安裝有弓型桿27；
弓型桿27與調節齒輪19之間設有異形聯動桿組件。
在本實施例中，異形聯動桿組件包括調節鉸接桿26、第二限位滑槽23、齒條18和異形連接桿21，破碎倉7的一側上方處設有第二限位滑槽23，且第二限位滑槽23的內側插入有可在第二限位滑槽23內側滑動的異形連接桿21，異形連接桿21的一端一體成型有齒條18，齒條18與調節齒輪19相互嚙合，異形連接桿21的頂部鉸接有調節鉸接桿26，弓型桿27的外側與調節鉸接桿26鉸接。
在本實施例中，翻轉組件包括翻轉電機17和側連接轉桿38，L型中固定架5的外側中部處安裝有翻轉電機17，且翻轉電機17的輸出端安裝有側連接轉桿38，側連接轉桿38的內端部處設有振動組件。
在本實施例中，振動組件包括側滑動槽31、限位彈簧32、限位滑塊33、扇葉36、異形輪35、氣泵37、扇葉倉34和吸塵管15，側連接轉桿38的內端部處安裝有側滑動槽31，側滑動槽31的內端部處安裝有限位彈簧32，限位彈簧32的一端安裝有可在側滑動槽31內側滑動的限位滑塊33，側滑動槽31的內部設有扇葉倉34，并位于扇葉倉34的內部設有扇葉36，扇葉36的側中部處設有貫穿扇葉倉34的調節轉桿，該調節轉桿的端部處安裝有與限位滑塊33相互配合的異形輪35，側滑動槽31的底部安裝有氣泵37，且氣泵37的一端與扇葉倉34連通，扇葉倉34的頂部連通有吸塵管15，吸塵管15的頂部與吸塵外罩4連通。
一種環?？山到恻S麻纖維增強聚乳酸復合材料的制備方法，包括如下步驟：
步驟一：將黃麻纖維清洗干凈并晾曬干凈后通過進料罩6投入，并啟動驅動電機25調節主動齒輪28和從動齒輪29運行；
步驟二：通過主動齒輪28和從動齒輪29的運行進一步調節第一破碎輥11和第二破碎輥12的運行進行對黃麻纖維的初步破碎處理；
步驟三：通過驅動電機25的運行調節弓型桿27旋轉，通過弓型桿27的旋轉調節調節鉸接桿26帶動異形連接桿21來回運動，進而調節齒條18來回運動；
步驟四：通過齒條18的來回運動調節調節齒輪19來回旋轉，通過調節齒輪19的來回旋轉進一步調節鉸接桿20帶動L型側架14來回運動，通過L型側架14調節側切割刀13來回運動對黃麻纖維進一步切割破碎；
步驟五：破碎后的黃麻纖維落入至煮練倉8內，然后通過加料板16向煮練倉8內依次加入10?20g\L的氫氧化鈉、5?10g\L過氧化氫、3?5g\L的硅酸納、1?3g/L的滲透劑JFC，重量浴比為1：10?20，通過電加熱板以1?3℃/min升溫至80?100℃，保溫90?180min，然后進行水洗，酸洗至中性，水洗，打開閥門脫水；
步驟六：在進行煮練的時候同時啟動氣泵37將在第一破碎輥11和第二破碎輥12破碎產生的灰塵小顆粒通過吸塵外罩4進入至吸塵管15，通過吸塵管15進入至扇葉倉34驅動扇葉36旋轉，再進一步通過氣泵37排出；
步驟七：通過扇葉36調節異形輪35帶動限位滑塊33來回運動，通過限位滑塊33調節煮練倉8來回振動進一步提高煮練；
步驟八：煮練完成后啟動翻轉電機17調節煮練倉8翻轉將煮練后的黃麻纖維倒出至傳送帶2進一步脫水然后傳送至下一道工序；
步驟九：用質量濃度為10％的氫氧化鈉溶液將聚四氟乙烯調節PH至5?6，然后將步驟八中的黃麻纖維浸于聚四氟乙烯溶液中40?60min；
步驟十：然后脫水后烘干，再次將步驟九中的黃麻纖維浸于質量濃度為10％的氫氧化鈉溶液調節后的聚乳酸溶液內40?60min，然后再次烘干制備成環保可降解黃麻纖維增強聚乳酸復合材料。
以上，僅為本發明進一步的實施例，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明所公開的范圍內，根據本發明的技術方案及其構思加以等同替換或改變，都屬于本發明的保護范圍。
摘自國家發明專利，發明人：朱存厚，包正清，朱峰，周鵬，申請?zhí)枺?/font>202210882390.4，申請日：2022.07.26
