摘  要：研究了自動化分析方法在棉麻混合物定量分析中的應用，通過棉、麻及其混合樣品的定量分析，分析了自動化分析方法的識別準確性、重復性，以及混合纖維定量測試中的實際應用情況和試驗結果準確性的影響原因及解決方法，探討了該方法在棉麻混合物定量分析中應用的可行性。試驗表明:自動化分析方法對棉的識別率為98．89%，對亞麻的識別率為98.15%；重復性試驗纖維質量分?jǐn)?shù)的極差均＜3.50%，混合樣品定量分析纖維質量分?jǐn)?shù)差≤3.0%的占比為92.1%；影響自動化分析結果準確性的原因包含纖維根數統計不準確、直徑測量不準確、纖維根數統計和直徑測量錯誤3種情況。對于大部分樣品自動化分析方法能滿足定量分析誤差＜3%的要求，但與顯微投影法相比還存在一定差距，可作為一種輔助檢測分析方法應用于實際檢測。

關鍵詞：定量分析；棉；亞麻；自動化分析方法；人工顯微投影法

棉纖維和麻纖維是紡織品中常用的纖維材料，它們都屬于植物纖維素纖維，化學成分相近，混紡后不能用化學分析方法或機械分離方法測定其纖維含量。目前，棉、麻混紡織物常規的定量分析方法為顯微投影法^[1]，該方法使用顯微鏡人工識別纖維種類，測量纖維直徑或橫截面積，并計數一定數量的纖維，從而計算出各種纖維的質量百分比。顯微投影法完全依賴人工，一個樣品的檢測常需要檢驗員進行數百上千次的對焦、直徑測量、計數等重復操作，周期長、強度大、效率低、單調重復、主觀因素影響大，難以滿足檢測行業向智能化、自動化發展的需求。近年來伴隨著人工智能技術的發展和深度學習技術的成熟^[2,3]，紡織品纖維成分自動化檢測技術應運而生，并逐步應用于紡織品檢測行業?；诖?，本文參照相關資料開發了一種紡織品纖維成分自動化分析方法^[4,5,6,7,8]，替代傳統的人工顯微鏡法測試棉麻混紡產品，以達到自動化分析纖維成分的目的。與傳統方法相比，紡織品纖維成分自動化分析方法操作簡單、直觀準確、快速高效、無需過多的人工參與，能對不同種類的紡織品進行纖維細度、定性和定量分析，是一種智能化的分析方法。

1試驗部分

1.1儀器設備

奧林巴斯BX-43型纖維細度分析儀；NE900型耐可視顯微鏡；STAGE XY型自動顯微控制器；FiberRecognion型纖維自動識別系統；Y172型哈氏切片器。

1.2纖維成分自動化識別系統及工作原理

FiberRecognion紡織品纖維成分全自動分析系統主要由光學顯微鏡、相機、控制單元、分析裝置(含算法模塊)、顯示單元、XYZ軸高精度電動平臺等、組成，具體組成見圖1。

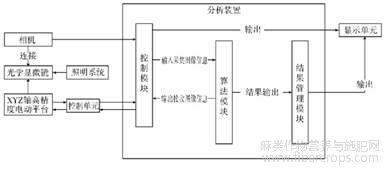

圖1 紡織品纖維成分自動化分析系統示意圖

如圖1所示，分析裝置的控制模塊通過采集相機輸出實時圖像，經控制單元控制高精度電動平臺沿X軸Y軸平移、Z軸聚焦，實現纖維切片自動移位，自動進行三軸掃描式圖像采集，并由算法模塊自動實現目標提取、直徑測量、種類識別和計數，試驗結果由管理模塊記錄并完成報表輸出。

1.3試驗樣品

純棉樣品、純亞麻樣品、不同比例棉/亞麻混合樣品，均為深圳市計量質量檢測研究院庫存樣品。

2結果與討論

2.1自動化分析方法識別的準確性

分別采用人工顯微投影法和自動化分析方法測試10個不同的純棉、純亞麻樣品，對比分析自動化分析方法識別的準確性。

采用兩種試驗方法分別測試10組純棉樣品和10組純亞麻樣品的含量、折算根數和直徑，試驗結果見表1、表2。

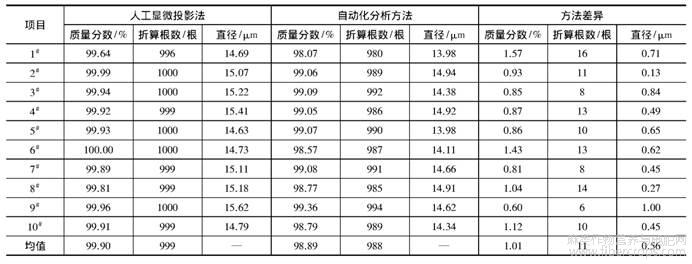

表1 純棉樣品試驗結果

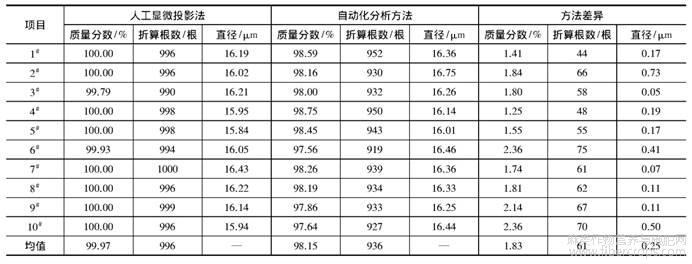

表2 純亞麻樣品試驗結果

由表1可知，人工顯微投影法測得棉質量分?jǐn)?shù)的平均值為99.90%，誤差范圍為0～0.36%，折算根數^[1]平均值為999根，誤差范圍為0～4根；自動化分析方法測得棉含量的平均值為98.89%，誤差為0.64%～1.93%，折算根數平均值為988根，誤差范圍為6～20根。試驗結果表明:兩種方法測得棉質量分?jǐn)?shù)差異的平均值為1.01%，棉質量分?jǐn)?shù)差異<2%；折算根數差異的平均值為11根，與兩次試驗每種纖維折算根數之差不大于10根的要求較為接近^[1]；纖維直徑差異平均值為0.56μm，纖維直徑差異<1μm。這說明，兩種方法測試棉纖維的含量、直徑、折算根數試驗結果的差異較小，自動化分析法對棉識別的準確率較高，但低于人工顯微投影法對棉識別的準確率。

由表2可知，人工顯微投影法測得亞麻平均質量分?jǐn)?shù)為99.97%，誤差范圍為0～0.21%，平均折算根數為996根，誤差范圍為0～10根；自動化分析方法測得亞麻質量分?jǐn)?shù)平均值為98.15%，誤差為1.25%～2.44%，誤差平均值為1.85%，平均折算根數為936根，誤差范圍為48～81根。試驗結果表明:兩種方法測得亞麻質量分?jǐn)?shù)差異的平均值為1.83%，亞麻質量分?jǐn)?shù)差異<2%；折算根數平均差異為61根，但自動化方法將亞麻誤判為棉的直徑較小，對亞麻含量的結果影響也較小；纖維直徑差異平均值為0.25μm，纖維直徑差異<1μm。這說明，兩種方法測試亞麻纖維的含量、直徑試驗結果的差異較小，折算根數測試結果對亞麻含量的影響較小，自動化分析法對亞麻的識別準確率較高，但低于人工顯微投影法對亞麻的識別準確率。

2.2自動化分析方法重復性

分別采用人工顯微投影法和自動化分析方法測試4種不同棉/亞麻混合樣品的纖維含量、折算根數，人工顯微投影法由3名實驗員分別測試2組數據，自動化分析方法測試6組數據，試驗結果見表3。

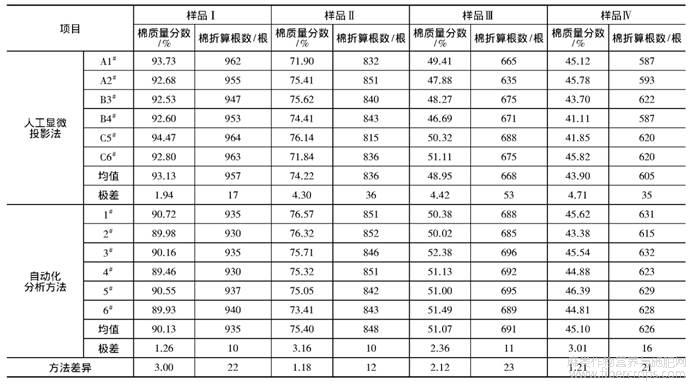

表3 棉/亞麻混合樣品重復性試驗結果

由表3可知:對4個不同樣品進行6次重復試驗，人工顯微投影法的質量分?jǐn)?shù)極差為1.94%～4.71%，折算根數的極差為17～53根；自動化分析方法的棉質量分?jǐn)?shù)極差<3.5%，為1.26%～3.16%，折算根數的極差為10～16根。試驗結果表明，對同一樣品進行多次重復性試驗，自動化分析方法測得棉含量極差和棉折算根數極差均小于人工顯微鏡的結果，自動化分析方法的試驗結果重現性優于人工方法，測試結果更穩定。

2.3自動化分析方法的實際應用

在相同試驗條件下，分別采用人工顯微投影法和自動化分析方法測試165個棉/亞麻混合樣品的纖維質量分?jǐn)?shù)，統計試驗結果差異≤3%的樣品數量和比例，試驗結果見表4?？芍?，分別采用人工顯微投影法和自動化分析方法測試棉/亞麻樣品的纖維含量，兩種方法測得同一樣品纖維質量分?jǐn)?shù)差異≤3.0%的數量為152個，比例為92.1%。試驗結果表明，采用自動化分析方法定量分析棉/亞麻混合樣品試驗結果和顯微投影法相比存在一定的差異，對于大部分樣品能滿足定量分析誤差<3%的要求^[9]，但仍存在不能完全滿足的情況。可見該方法在實際應用中還不能全面替代人工檢測方法，但可作為一種輔助檢測的分析方法。

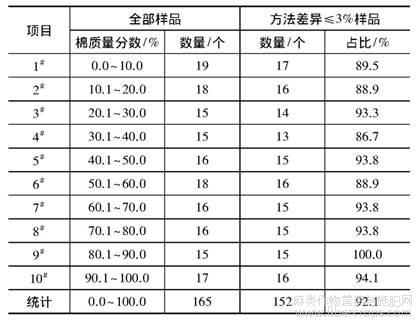

表4 棉/亞麻混合樣品試驗結果

2.4自動化分析方法準確性的影響原因及解決方法

棉/麻混紡產品定量分析方法的計算公式^[1]中影響試驗結果準確性的主要因素有纖維根數和纖維直徑。對人工顯微投影法和自動化分析方法試驗結果差異>3%的樣品數據進行研究，分析可能影響自動化分析方法輸出結果準確性的原因。

影響自動化分析結果準確性的原因主要有纖維根數統計不準確、直徑測量不準確、纖維根數統計和直徑測量錯誤3種情況，其中纖維根數統計和直徑測量錯誤主要由纖維種類誤判造成。纖維根數統計不準確包括纖維識別不全、纖維識別后不能分類統計、圖像模糊未識別、纖維黏合交叉重疊、纖維聚集交叉重疊、多根纖維誤判為1根等原因；直徑測量不準確包括纖維粘連、纖維扭曲交叉等原因；纖維根數統計和直徑測量錯誤包括棉誤判為麻、麻誤判為棉、其他纖維(化纖、動物毛等)誤判為麻/棉、氣泡誤判為麻/棉、玻片邊緣誤判為麻/棉、雜質誤判為麻/棉等原因。

纖維根數統計不準確情況的解決辦法主要為:針對纖維識別不全、纖維識別后不能分類統計、多根誤判為1根等情況，需收集相關數據，標注后進行機器學習，生成新的目標分割算法模型來解決；針對圖像模糊影響纖維特征識別的情況，需要調整調焦步程、調整硬件參數、優化清晰度判斷算法或進行后期人工干預；針對纖維黏合交叉重疊、纖維聚集交叉重疊的情況，需進一步提高系統的圖像分割能力，并盡量分散纖維，使其均勻分布，或針對纏繞重疊等特別復雜的情況進行后期人工干預。

直徑測量不準確解決辦法主要為:針對纖維粘連、纖維扭曲交叉引起纖維輪廓識別不準確導致直徑測量不準確的情況，需增加特殊樣本優化目標分割模型，結合直徑測量算法進行優化。

纖維根數統計和直徑測量錯誤的解決辦法主要為:針對棉誤判為麻、麻誤判為棉的情況，需大量收集數據，經人工判別標注后，讓機器學習這類纖維形態特征，以提高機器的識別能力；針對玻片邊緣誤判、氣泡誤判、雜質誤判的情況，需收集相關無效目標數據，讓機器學習無效數據特征，生成新的有效圖像算法模型。

3結語

本文研究了棉/亞麻混合樣品纖維含量的自動化檢測方法，分析了方法識別的準確性和重復性，以及該方法在混合纖維定量分析中的實際應用情況，總結了自動化分析方法準確性的影響原因及解決方法。試驗結果表明:自動化分析方法對棉的識別率為98.89%，對亞麻的識別率為98.15%，重復性試驗纖維含量的極差均<3.50%，混合樣品纖維的質量分?jǐn)?shù)差≤3.0%的比例為92.1%；影響自動化分析結果準確性的原因?yàn)槔w維根數統計不準確、直徑測量不準確、纖維根數統計和直徑測量錯誤3種情況。目前，自動化分析方法與人工顯微投影法的試驗結果相比還存在一定的差距，對于大部分樣品能滿足要求，可作為一種輔助檢測分析方法。后期可以從提高系統識別的準確性和進行試驗數據人工干預兩個方面提高混合纖維定量分析的準確率和鑒別的精度。

參考文獻

[1]中華人民共和國工業和信息化部．FZ/T 30003---2009麻棉混紡產品定量分析方法顯微投影法[S]．北京:中國標準出版社，2009．

[2]郝雅潔，李富忠．計算機智能化圖像識別技術的探討[J]．物聯網技術，2019,9(8):55-57．

[3]潘全，萬小蕙，夏正球．圖像自動識別與采集技術在麻/棉織物檢測中的應用[J]．紡織檢測與標準，2020,6(3):16-20．

[4]王云發，程鑫橋，黃飛，等．基于卷積神經網絡的亞麻與棉自動識別系統[J]．紡織檢測與標準，2018,4(6):19-23．

[5]于紅彬，夏彬，王澤武．基于圖像處理的棉花表面雜質自動識別[J]．上海紡織科技，2020,48(6):17-19,64．

[6]郭榮幸．基于纖維圖像的橫截面輪廓提取和識別技術[J]．現代絲綢科學與技術，2016,31(1):35-37．

[7]高亮，王旭，王榮武．木棉和棉的自動識別[J]．東華大學學報(自然科學版)，2017,43(1):95-101,133．

[8]陳珂．計算機圖像分析在紡織品檢驗中的應用[J]．黑龍江科技信息，2014(35):56．

[9]中華人民共和國國家質量監督檢驗檢疫總局．GB/T29862-2013紡織品纖維含量的標識[S]．北京:中國標準出版社，2013.

文章摘自：張海煊,程鑫橋,杜靜,黃飛,王云發,樓品琪.自動化分析方法在棉/麻混合物定量分析中的應用[J].上海紡織科技,2021,49(09):54-57.DOI:10.16549/j.cnki.issn.1001-2044.2021.09.015.
