摘 要：為了實現大規模的工業大麻種植，滿足市場需求。該文探討了工業大麻播種機的控制系統設計方案，介紹了工業大麻研究現狀，提出了工業大麻播種機控制系統自主設計方案，并對該控制系統進行了試驗驗證。結果表明，該控制系統具有自動化程度高、作業效果好等特點，同時還可根據不同種植要求進行調整，以滿足不同客戶需求。該控制系統可實現大規模工業大麻種植，具有良好的經濟效益和社會效益，可為工業大麻種植提供有效的技術支持與推廣。
關鍵詞：工業大麻；播種機；機構設計；種植特點；自主設計
隨著全球?qū)I(yè)大麻的需求量越來越大,大部分國家和地區開始放寬對工業大麻種植和使用的限制，工業大麻產業也逐漸興起[1-3]。據市場研究機構Grand View Research發布的報告顯示，全球工業大麻市場規模從2019年約4.4億美元增長到2020年的5.4億美元，預計到2027年增長至29.6億美元[4-5]。隨著市場規模的擴大，大麻種植量也隨之增加，如何提高種植效率和降低成本成為工業大麻種植過程中急需解決的問題[6-8]。
目前，傳統工業大麻種植方法大多采用人工播種的方式，由于大麻種子體積小、數量多，且種植密度對工業大麻的產量和質量都有很大影響，存在效率低下、精度不高、勞動強度大等問題[9-11]。目前，市場上現存的工業大麻播種機，由于其設計不合理、機械結構簡單、播種效率低等問題，無法滿足實際種植需求[12-15]。因此，設計一款高效、精準、自動化程度高的工業大麻播種機變得尤為重要。
針對以上問題，本研究基于工業大麻的種植特點和傳統的種植方法，包括播種時間、播種深度、行距等，分析市場上已有的工業大麻播種機的優缺點，并提出自主設計的播種機控制系統構想和方案，該控制系統可根據不同的種植要求進行調整，以滿足不同客戶需求。最后，對該機器的設計和方案進行試驗驗證。研究結果旨在為工業大麻的種植提供有效技術支持和推廣，為工業大麻產業的發展提供了有力保障。
1工業大麻播種機研究進展分析
近年來，工業大麻作為一種具有廣泛用途的植物,受到了越來越多的關注。為了提高工業大麻的種植效率、降低成本，目前已有不少學者和企業針對工業大麻播種機進行研究和開發[16]。在國外,工業大麻在北美、歐洲等地受到廣泛關注，因此，這些地區研究和開發工業大麻播種機器的機構也比較多，雖然國內工業大麻產業起步較晚，但近年來發展也較為迅速[17-19]。
2工業大麻播種機控制系統的設計
工業大麻播種機控制系統是機器的核心部分，它負責整個機器的運行和調整,通過傳感器獲取土地和植物信息，并根據預設的參數進行控制和調整[20]。
2.1傳感器的選擇與布置
在設計控制系統時，應選擇適合工業大麻種植環境的傳感器，如土壤濕度傳感器、溫濕度傳感器、光照傳感器等，這些傳感器可感知土壤和植物信息，為后續的控制和調整做準備，各傳感器選型及技術參數如表1所示。土壤濕度傳感器DFRobotSEN0193通過模擬輸出和數字輸出兩種方式讀取土壤濕度信息，適用于多種土壤類型條件下的土壤濕度檢測；溫濕度傳感器DHT11采用單總線通信方式輸出數字信號，具有低功耗和高精度的特點；光照傳感器TSL2561通過I2C接口輸出數字信號，具有高靈敏度和低功耗等特點，適用于多種光照強度的檢測場景。同時，該傳感器還支持可編程增益放大器和定時器，以滿足不同應用需求[14-17]。傳感器的布置也很關鍵，應在合適的位置上安裝傳感器，以保證傳感器可以準確地感知土地和植物信息，并傳輸給控制系統。本研究傳感器布置方式如表2所示[18]。
表1傳感器選型及技術參數

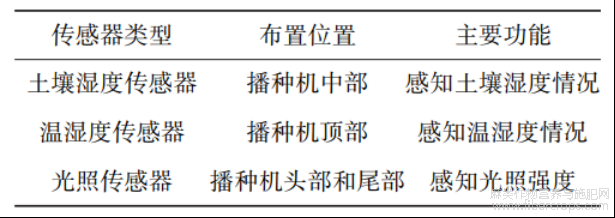

表2傳感器布置方式
2.2控制參數設計
在控制系統中，應設置合適的控制參數，包括種植密度、排種間距、播種速度等，這些參數通常根據工業大麻的種植要求和土地情況進行設置，以保證工業大麻的良好生長和產量。在設置控制參數時，要綜合考慮工業大麻的種植需求和機器的性能要求，從而達到最優種植效果，保障機器高效穩定運行。
2.2.1種植密度和排種間距
工業大麻的種植密度和排種間距是影響其產量和質量的重要因素。種植密度是指在單位面積內種植工業大麻的植株數量，排種間距是指相鄰兩株工業大麻植株之間的距離。這兩個參數的取值需要根據具體的工業大麻品種和種植要求進行合理設計和調整。一般來說，種植密度越大，產量就越高，但是過高的密度也會影響植株的生長和健康。排種間距也需要根據土地情況和植株生長情況進行設置，以保證植株之間有足夠的空間和養分。
本研究工業大麻的種植密度為3~6株/m，排種間距設置為20~30cm，到了成熟期可適當增加至30~50cm，充分利用土地資源，保證工業大麻的正常生長和發育。
2.2.2播種速度
播種速度和排除雜草速度也是影響工業大麻生長和產量的重要素。播種速度需要根據種植密度、排種間距和播種深度等因素進行調整[19-21]。一般來說，播種速度應適中，以保證種子的均勻分布和生長環境的穩定性。本研究工業大麻的播種速度為30~50顆/min。
2.2.3機器的運行速度
機器運行速度需要根據土地面積、種植密度和排種間距等因素進行調整，功耗則需要控制在合理范圍內，以保證機器的能源消耗和使用成本。保證機器在作業過程中能夠穩定運行，可減少故障和維護成本。在本研究中，機器的運行速度根據土地情況和種植密度等因素調整為2~3km/h。
2.3控制算法設計
控制算法是工業大麻播種機控制系統的核心，直接影響著機器的性能和效果。在設計控制算法時，應綜合考慮機器的硬件特性和種植環境變化，選擇合適的算法實現自動化控制。常用的控制算法包括PID算法、模糊PID控制算法、神經網絡控制算法等。其中,PID算法是最常用的控制算法之一，可根據誤差、偏差和積分時間來計算輸出的控制信號，具有簡單、穩定的特點。模糊PID控制算法和神經網絡控制算法也逐漸應用于工業大麻播種機控制系統中，這些算法可根據多個變量和模糊邏輯推理來計算輸出信號，精確地控制機器的運行。在工業大麻播種機控制系統中，可以通過收集土壤濕度、溫度、光照等傳感器的數據，建立相應的模糊規則庫，設計模糊控制算法，以實現對播種速度等控制量的計算和輸出。
本研究使用三角形隸屬函數對輸入量和輸出量進行模糊化處理，通過模糊推理得到控制量，最終實現工業大麻播種機的自動控制。模糊PID控制器主要包括以下5部分[22]。1)將傳感器采集數據進行模糊化處理，轉化為隸屬度函數；2)根據經驗設計控制規則庫；3)根據規則庫將模糊化后的數據轉化為控制量；4)將控制量進行解模糊化處理，得到具體的控制信號；5)解模糊化后的控制信號輸入到PID控制器中，實現對工業大麻播種機的自動控制。
2.4軟件控制程序
工業大麻播種機軟件控制程序通過傳感器采集的數據和控制算法的計算，實現機器的自動化調整和控制。本研究中，軟件控制程序主要包括以下功能：
1）數據采集和處理。軟件控制程序通過傳感器采集土壤濕度、環境溫濕度、光照強度等數據，并進行處理和分析，生成相應的控制信號。
2）控制算法的實現。軟件控制程序?qū)崿F(xiàn)了模糊ＰＩＤ控制算法，根據傳感器數據和預設參數計算出相應的控制信號。
3）用戶界面的設計。軟件控制程序設計了對用戶友好的界面，實時顯示土壤濕度、溫濕度、光強度等數據，并提供相應的控制參數設置界面，方便用戶進行操作和調整。
4）數據存儲和分析。將采集到的數據存儲到數據庫中，并提供數據分析和統計功能，為后續數據挖掘提供支持。
5）故障檢測和處理。實時監測機器運行狀態和傳感器工作情況，一旦出現故障，程序會自動報警并提供相應的故障處理方案。故障檢測和處理。實時監測機器運行狀態和傳感器工作情況，一旦出現故障，程序會自動報警并提供相應的故障處理方案。
3田間試驗
3.1試驗設計與方法
選擇適合工業大麻機播的種子和肥料，并按照一定比例進行混合，以滿足工業大麻的生長需求。本研究選擇纖維大麻作為試驗對象，并在試驗田內調試好工業大麻播種機。
試驗地隨機分為試驗組和對照組，每組選取相同數量的試驗區域。對照組為傳統機械播種，記錄播種效率和精度；試驗組使用預先設定好的工業大麻播種機進行播種，記錄播種機上傳感器顯示的參數數據和控制參數數據。兩組的播種密度、排種間距和播種速度保持一致。試驗地隨機分為試驗組和對照組，每組選取相同數量的試驗區域。對照組為傳統機械播種，記錄播種效率和精度；試驗組使用預先設定好的工業大麻播種機進行播種，記錄播種機上傳感器顯示的參數數據和控制參數數據。兩組的播種密度、排種間距和播種速度保持一致。
3.2測定指標
測定指標主要包括播種效率、播種精度和機器性能。播種效率計算公式如式(1)，播種精度計算公式如式(2)
式中 E—播種效率，%；
A—播種面積，m2/h；
T—播種時間，h。
式中 P—播種精度，%；
S—實際播種數量，個；
S0—設定播種數量，個。
3.3結果與分析
根據以上設計方案進行試驗后，得到如下結果：
1）對照組的平均播種效率為20顆/min，平均播種精度在深度偏差±2mm以內，種子分布均勻性較好。
2）試驗組的平均播種效率為60顆/min，平均播種精度在深度偏差±2mm以內，種子分布均勻性較好。
3）機器性能方面，試驗組的機器穩定性和功耗表現良好，速度相對于對照組有所提升。
田間試驗結果表明，使用工業大麻播種機進行播種，提高了播種效率和播種精度，操作性能也有明顯提升，機器的穩定性和功耗表現良好。
4結論
本文設計了一款帶有傳感器技術和控制算法的工業大麻播種機，該機器能夠?qū)崿F(xiàn)自動化播種，保證了播種的準確性，提高了作業效率，滿足工業大麻種植的要求。試驗結果表明，模糊PID控制算法能夠?qū)ν寥罎穸葌鞲衅鳌貪穸葌鞲衅骱凸庹諅鞲衅魉杉臄?shù)據進行智能分析，并依據分析結果指導工業大麻播種機進行自動化作業，從而有效提高工業大麻播種機的播種效率和播種精度，實現播種性能的提高。
綜上，本文提出的工業大麻播種機控制系統方案，能夠滿足工業大麻種植的需求，具有一定的實用價值。
參考文獻
[1]呂江南,馬蘭,劉佳杰,等.黑龍江省工業大麻產業發展及收獲加工機械情況調研[J].中國麻業科學,2017,39(2):94-102.
[2]向偉,馬蘭,劉佳杰,等.工業大麻生產全程機械化技術研發現狀與展望[J].中國麻業科學,2021,43(6):320-332.
[3]孔祥彬,張連曉,初文紅,等.工業大麻耐鹽堿性研究進展[J].現代化農業,2022(12):38-42.
[4]向偉,馬蘭,劉佳杰,等.工業大麻初加工技術及裝備研究進展[J].中國農機化學報,2022,43(6):96-103.
[5]王東凱,宮海楠.工業大麻的發展脈絡及在醫療領域的應用動態[J].黑龍江科學,2022,13(22):124-126+131.
[6]曹焜,孫宇峰,張曉艷,等.鹽堿脅迫對工業大麻生長發育的影響[J].種子,2022,41(11):37-46.
[7]吳廣文.黑龍江省大麻發展問題和建議[J].中國麻業科學,2007,29(6):356-357+370.
[8]SALENTIJN E M J,ZHANG Q Y,AMADUCCI S,et al.New developments in fiber hemp(Cannabis sativa L.)breeding[J].Industrial Crops and Products,2015,68:32-41.
[9]姜穎.烯效唑緩解工業大麻苗期干旱損傷效應與機制[D].大慶:黑龍江八一農墾大學,2021.
[10]蘇工兵,劉儉英,王樹才,等.苧麻莖稈木質部力學性能試驗[J].農業機械學報,2007,38(5):62-65.
[11]馬蘭,劉佳杰,向偉,等.工業大麻干莖加工處理試驗研究[J].中國麻業科學,2020,42(6):263-272.
[12]趙曉順,趙達衛,閆青,等.基于模糊PID的電控精量播種系統與試驗研究[J].河北農業大學學報,2021,44(1):120-127.
[13]李英.基于模糊神經網絡的液壓式播種機電氣控制系統研究[J].農機化研究,2020,42(7):237-240.
[14]劉巖.播種機自動控制系統的設計:基于模糊自動控制和反饋調節[J].農機化研究,2019,41(6):241-244+257.
[15]鄭仕勇,朱強,覃德澤,等.基于多信道路由控制的精量播種機優化設計[J].農機化研究,2016,38(5):138-142.
[16]王風燕,馬茵,劉志剛.耕種機虛擬樣機精密單體播深和排種仿真研究[J].農機化研究,2016,38(2):17-21.
[17]王林生,馬瑛,汪小志,等.基于模糊控制的播種機精密單體播深控制仿真研究[J].農機化研究,2016,38(1):86-89.
[18]徐志成.自動播種機電控系統的模糊控制[J].農機化研究,2014,36(4):12-15+20.
[19]魏國江,潘冬梅,趙越,等.淺析大麻生產中存在的問題及解決途徑[J].中國麻業科學,2014,36(6):308-312.
[20]王淞,趙斌,衣淑娟,等.基于IGWO-LADRC的電動綠豆播種機控制系統研究[J].農業機械學報,2022,53(S1):87-98.
文章摘自：公續淇.工業大麻播種機控制系統設計及試驗[J]. 農機使用與維修，2024(04):32-35.
