摘 要：本發明公開了一種用于亞麻、大麻干紡紗的雙梳理區梳理工藝，屬于紡紗技術領域，包括喂入及刺輥開松階段、后活動蓋板梳理階段、前活動蓋板梳理階段和道夫轉移并成條階段，其中纖維經喂入及刺輥開松階段后轉移到錫林表面，進行后活動蓋板梳理階段，經后活動蓋板梳理后的亞麻、大麻束纖維已被分裂劈細，再進入到前活動蓋板的梳理區域內進行柔和分梳，并將短絨有效去除。后活動蓋板上采用薄型的菱形截面鋼針以及較小的隔距，可以順利刺入纖維對其進行縱向分劈，前活動蓋板上采用平滑的橢圓形截面鋼針，使前活動蓋板對應的梳理區的分梳盡量柔和，避免過度分梳產生大量短絨，采用較大的蓋板線速度以及梳針針高，使前活動蓋板能更有效地去除短絨。
權利要求
1.一種用于亞麻、大麻干紡紗的雙梳理區梳理工藝，其特征在于，包括喂入及刺輥開松階段、后活動蓋板梳理階段、前活動蓋板梳理階段和道夫轉移并成條階段,其中喂入及刺輥開松階段利用纖維喂入機構將纖維導入，經刺輥（3）開松后轉移到錫林（4）表面跟隨錫林（4）回轉，錫林（4）上的纖維進入到后活動蓋板（10）的梳理區域內，進行后活動蓋板梳理階段，經后活動蓋板（10）梳理后的亞麻、大麻束纖維已被分裂劈細，最后大部分纖維留在錫林（4）表面跟隨錫林（4）繼續前進，進入到前活動蓋板（11）的梳理區域內進行柔和分梳，將纖維中的短絨有效去除，當纖維到達錫林（4）和道夫（9）轉移區域時，一部分纖維被道夫（9）轉移輸出為生條，另一部分纖維仍留在錫林（4）上繼續梳理;
其中：所述的后活動蓋板（10）上的彈性針布（15）上布置有菱形截面鋼針（13），所述的菱形截面鋼針（13）的大直徑（D）為0.3-0.5mm，小直徑為0.15-0.25mm，針密度為450-650齒/(25.4mm)2，針高（H）為6-7.5mm，所述前活動蓋板（11）的彈性針布（15）上設置平滑的橢圓形截面鋼針（14），所述的橢圓形截面鋼針（14）的大直徑（D）為0.34-0.55mm，小直徑為0.17-0.28mm，針密度為200-450齒/(25.4mm)2，針高（H）為7-10mm；
所述后活動蓋板（10）與錫林（4）之間的進口隔距為0.20-0.30mm，中點隔距為0.15-0.23mm，出口隔距為0.18-0.28mm；
所述的前活動蓋板（11）與錫林（4）之間的進口隔距為0.18-0.28mm，中點隔距為0.15-0.23mm，出口隔距為0.18-0.25mm；
所述的后活動蓋板（10）的線速度為100-250mm/min，所述的前活動蓋板（11）線速度為150-300mm/min。
2.根據權利要求1所述的用于亞麻、大麻干紡紗的雙梳理區梳理工藝，其特征在于：所述的后活動蓋板(10)與錫林(4)構成的梳理工作區內的后活動蓋板（10）上的蓋板條根數為10-30條，所述的前活動蓋板（11）與錫林（4）構成的梳理工作區內的前活動蓋板（11）上的蓋板條根數為10-30條。
3.根據權利要求1所述的用于亞麻、大麻干紡紗的雙梳理區梳理工藝，其特征在于：所述的后活動蓋板（10）和前活動蓋板（11）之間的位置安裝有吸風裝置（12）。
4.根據權利要求3所述的用于亞麻、大麻干紡紗的雙梳理區梳理工藝，其特征在于：所述的吸風裝置（12）的左右兩側分別設置有向后活動蓋板（10）和前活動蓋板（11）下側延伸的罩板。
5.根據權利要求4所述的用于亞麻、大麻干紡紗的雙梳理區梳理工藝，所述的吸風裝置（12）的吸風量為100-300m3/h。
6.根據權利要求1所述的用于亞麻、大麻干紡紗的雙梳理區梳理工藝，其特征在于：所述的后活動蓋板（10）和前活動蓋板（11）的外側靠近彈性針布（15）設置有清潔輥（7）以清理脫離梳理工作區的彈性針布（15）上的蓋板花。
7.根據權利要求1所述的用于亞麻、大麻干紡紗的雙梳理區梳理工藝，其特征在于：所述的后活動蓋板（10）與刺輥（3）之間的錫林（4）上方安裝有后固定蓋板（5）。
8.根據權利要求1所述的用于亞麻、大麻干紡紗的雙梳理區梳理工藝，其特征在于：所述的道夫（9）與前活動蓋板（11）之間的錫林（4）上方設置有前固定蓋板（8）。
說明書
一種用于亞麻、大麻干紡紗的雙梳理區梳理工藝
技術領域
本發明涉及紡紗技術領域，具體為一種用于亞麻、大麻干紡紗的雙梳理區梳理工藝。
背景技術
亞麻和大麻的單纖維長度很短，僅20mm左右，不能單獨紡紗，因此，亞麻和大麻纖維都是以束纖維（即多根纖維粘結在一起，形成較長較粗的束纖維，也稱工藝?yán)w維）的形式進行濕紡或干紡。目前，亞麻、大麻干紡紗的原料即初加工的落麻（又稱二粗）和機器短麻也是束纖維，比較粗，且短絨含量高。而纖維細度和短絨含量對成紗質量的影響十分顯著，纖維越粗、短絨越多，就越不利于紡制線密度?。ㄖ?shù)高）和高質量的麻紗，使成紗的條干均勻度差、成紗強力低。所以，在梳理過程中如能充分利用梳理機的針齒對亞麻、大麻束纖維作進一步地分裂劈細，并有效去除絨，將顯著提高干紡紗的成紗支數和成紗質量。然而現有的梳理工藝遠不能滿足這樣的需求。
為了進一步去除短絨，有的工藝采用增加精梳工序的方法，例如發明專利CN102839456B和CN103060978B中的技術方案都具有精梳工序，但增加整套精梳工序需要的成本高，再加之精梳中落纖量過大又進一步提高了成本。此外，針對傳統梳理機分梳能力與去除短絨能力有限的問題，有的研究提出了雙活動蓋板式梳理機，如實用新型CN2748481Y、CN210420281U和CN 205688070U，其技術方案都是通過將活動蓋板分為兩部分，避免了活動蓋板因充塞纖維而無法進行有效分梳的問題。此外，由于兩活動蓋板均產生蓋板花，提高了梳理中短絨的去除率，但這些實用新型只提出了雙活動蓋板梳理機的基本概念以及機械傳動方法，基本沒有提及梳理工藝，只有實用新型CN205688070U中提到了后活動蓋板采用較小植針密度，前活動蓋板采用較大植針密度的工藝，以達到從弱到強的分梳效果，然而在這樣的工藝下，亞麻、大麻束纖維在前活動蓋板梳理區受到強分梳作用，會產生較多短絨，僅依靠前活動蓋板產生的蓋板花無法有效地將這些短絨排除。另一方面，傳統工藝中蓋板彈性針布的鋼針較厚，不利于刺入亞麻、大麻束纖維中實現縱向分裂劈細，且這樣的鋼針在強分梳工藝下反而容易造成纖維在長度方向上的斷裂，形成短絨。所以，這樣的工藝并不適用于亞麻、大麻纖維的梳理，需要采用新的梳理工藝來實現在纖維縱向分裂劈細的同時保證纖維的長度滿足可紡性要求，并盡可能地去除短絨。
發明內容
本發明提供了一種用于亞麻、大麻干紡紗的雙梳理區梳理工藝，可以解決現有技術中的梳理工藝無法解決亞麻、大麻纖維過粗與過度劈細損傷纖維導致短絨率高之間的矛盾。
為實現上述目的，本發明提供如下技術方案：一種用于亞麻、大麻干紡紗的梳理工藝，包括喂入及刺輥開松階段、后活動蓋板梳理階段、前活動蓋板梳理階段和道夫轉移并成條階段。其中喂入及刺輥開松階段利用纖維喂入機構將纖維導入，經刺輥開松后轉移到錫林表面跟隨錫林回轉，錫林上的纖維進入到后活動蓋板的梳理區域內，進行后活動蓋板梳理階段，經后活動蓋板梳理后的亞麻、大麻束纖維已被分裂劈細，最后大部分纖維留在錫林表面跟隨錫林繼續前進，進入到前活動蓋板的梳理區域內進行柔和分梳，將纖維中的短絨有效去除，當纖維到達錫林和道夫轉移區域時，一部分纖維被道夫轉移輸出為生條，另一部分纖維仍留在錫林上繼續梳理；
其中：所述的后活動蓋板上的彈性針布上布置有菱形截面鋼針，所述的菱形截面鋼針的大直徑為0.3-0.5mm，小直徑為0.15-0.25mm，針密度為450-650齒/(25.4mm)2，針高為6-7.5mm，所述前活動蓋板的彈性針布上設置平滑的橢圓形截面鋼針，所述的橢圓形截面鋼針的大直徑為0.34-0.55mm，小直徑為0.17-0.28mm，針密度為200-450齒/(25.4mm)2，針高為7-10mm；后活動蓋板上采用薄型的菱形截面鋼針，以保證梳針截面尖銳，可以順利刺入亞麻、大麻束纖維對其進行縱向分劈，前活動蓋板上采用平滑的橢圓形截面鋼針，以及較小的針密，使前活動蓋板與錫林構成的梳理區的分梳作用盡量柔和，避免過度分梳產生大量短絨，同時采用較大的梳針針高，增強前活動蓋板容納短絨的能力，使其能更有效地去除短絨。
所述后活動蓋板與錫林之間的進口隔距為0.20-0.30mm，中點隔距為0.15-0.23mm，出口隔距為0.18-0.28mm；
所述的前活動蓋板與錫林之間的進口隔距為0.18-0.28mm，中點隔距為0.15-0.23mm，出口隔距為0.18-0.25mm；
所述的后活動蓋板的線速度為100-250mm/min，所述的前活動蓋板的線速度為150-300mm/min，通過采用較大的前活動蓋板速度，增大了蓋板花量，實現了短絨的有效去除。
作為優選，所述的后活動蓋板與錫林構成的梳理工作區內后活動蓋板上的蓋板條的數量為10-30條，前活動蓋板與錫林構成的梳理工作區內前活動蓋板上的蓋板條的數量為10-30條。
作為優選，所述的后活動蓋板和前活動蓋板之間的位置安裝有吸風裝置，吸風裝置可以起到將一些短絨與雜質帶出梳理工作區的作用，實現清潔纖維網的作用。
作為優選，所述的吸風裝置的左右兩側分別設置有向后活動蓋板和前活動蓋板下側延伸的罩板，罩板一方面可以起到封閉的作用，防止纖維在錫林離心力作用下脫離錫林表面；另一方，罩板可以阻擋長纖維（相對于短絨而言）被蓋板帶出梳理區。
作為優選，所述的吸風裝置的吸風量為100-300m3/h，可以有效且快速地將部分短絨和雜質吸走。
作為優選，所述的后活動蓋板和前活動蓋板的外側靠近彈性針布設置有清潔輥以清理彈性針布上的蓋板花。
作為優選，所述的錫林與纖維喂入機構之間設置有刺輥，所述的后活動蓋板與刺輥之間的錫林上方安裝有后固定蓋板，后固定蓋板能對纖維束起到分解作用并改善取向，減輕后活動蓋板的梳理負擔。
作為優選，所述的道夫與前活動蓋板之間的錫林上方設置有前固定蓋板，有利于加強錫林對纖維的握持以及纖維向道夫的轉移。
與現有技術相比，本發明的有益效果是：
通過使用雙活動蓋板梳理機，并針對亞麻、大麻束纖維的特點，分別制定了前、后活動蓋板的針布規格、蓋板速度以及錫林與蓋板之間的隔距。其中，在后活動蓋板與錫林構成的梳理區，采用薄型菱形截面鋼針，以保證梳針截面尖銳，可以順利刺入亞麻、大麻束纖維對其進行縱向分劈，而且采用較小的針高，避免梳針因太薄而容易折斷，采用較大針密，以對纖維進行細致分梳。前活動蓋板的彈性針布采用平滑的橢圓形截面鋼針，而且具有較小的針密度，前活動蓋板與錫林構成的梳理區的分梳作用盡量柔和，避免過度分梳產生大量短絨，前活動蓋板的彈性針布采用較大針高，以增大梳針的容短絨量，增強前活動蓋板去除短絨的能力，所述的前活動蓋板具有較強的除短絨能力。為了使前活動蓋板能更有效地去除短絨，采取較大的前活動蓋板線速度使得單位時間內走出梳理工作區的蓋板數增大，從而增大蓋板花量。通過上述一系列工藝的配合，實現了對亞麻、大麻纖維適度分梳與分裂劈細的同時有效去除纖維中的短絨，解決了亞麻、大麻纖維過粗與過度劈細損傷纖維導致短絨率高之間的矛盾。與傳統工藝相比，本發明工藝制成的生條中纖維損傷更小，纖維支數更高，短絨率更低，制成的環錠細紗條干更好，麻粒更少，且強力更高。
附圖說明
圖1為本發明工藝中梳理工序使用的雙蓋板梳理機示意圖；
圖2為本發明的后活動蓋板的菱形截面鋼針的示意圖；
圖3為圖2的A-A向剖視結構圖；

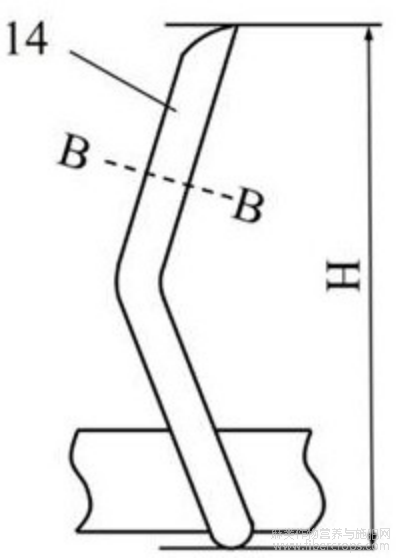

圖4為本發明的前活動蓋板的橢圓形截面鋼針示意圖；
圖5為圖4的B-B向剖視結構圖。
附圖標記：
1、給棉板；2、給棉羅拉；3、刺輥；4、錫林；5、后固定蓋板；6、活動蓋板；7、清潔輥；8、前固定蓋板；9、道夫；10、后活動蓋板；11、前活動蓋板；12、吸風裝置；13、菱形截面鋼針；14、橢圓形截面鋼針；15、彈性針布；H—針高；D—大直徑；d—小直徑。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述。
如圖1-5所示，本發明解決現有技術中的梳理工藝無法在纖維縱向分裂劈細的同時保證纖維的長度滿足可紡性要求，并盡可能地去除短絨的問題，提供如下技術方案：一種用于亞麻、大麻干紡紗的雙梳理區梳理工藝，包括喂入及刺輥開松階段、后活動蓋板梳理階段、前活動蓋板梳理階段和道夫轉移并成條階段。其中喂入及刺輥開松階段利用纖維喂入機構將纖維導入，經刺輥3開松后轉移到錫林4表面跟隨錫林4回轉，錫林4上的纖維進入到后活動蓋板10的梳理區域內，進行后活動蓋板梳理階段，經后活動蓋板10梳理后的纖維已被分裂劈細，最后大部分纖維留在錫林4表面跟隨錫林4繼續前進，進入到前活動蓋板11的梳理區域內進行柔和分梳，將纖維中的短絨有效去除，當纖維到達錫林4和道夫9轉移區域時，一部分纖維被道夫9轉移輸出為生條，另一部分纖維仍留在錫林4上繼續梳理，所述的后活動蓋板10上的彈性針布15上布置有菱形截面鋼針13，所述的菱形截面鋼針13的大直徑D為0.3-0.5mm，小直徑d為0.15-0.25mm，針密度為450-650齒/(25.4mm)2，針高H為6-7.5mm，所述前活動蓋板11的彈性針布15上設置平滑的橢圓形截面鋼針14，所述的橢圓形截面鋼針14的大直徑D為0.34-0.55mm，小直徑d為0.17-0.28mm，針密度為200-450齒/(25.4mm)2，針高H為7-10mm，后活動蓋板10著重對纖維進行細致分梳并分裂劈細，而前活動蓋板11對纖維的分梳作用柔和，著重去除短纖維，其中，如圖2所示，后活動蓋板10上采用菱形截面鋼針13，以保證梳針截面尖銳，可以順利刺入亞麻、大麻束纖維對其進行縱向分劈。
具體來說，后活動蓋板10上的菱形截面鋼針13采用較大針密度，在每平方英寸的范圍內有450-650齒的數量，以對纖維進行細致分梳，經過后活動蓋板10梳理后進入前活動蓋板11的梳理區的纖維已被分裂劈細到一定程度，如果再有強烈的分梳劈細作用，纖維會變短，影響成紗質量甚至無法紡紗。所以如圖4所示，前活動蓋板11上采用平滑的橢圓形截面鋼針14，以及較小的針密度，使前活動蓋板與錫林構成的梳理區的分梳作用盡量柔和，避免過度分梳產生大量短絨。另一方面，亞麻、大麻纖維中本身含有較多的短絨，加之纖維分裂劈細的同時也會產生短絨，雖然后活動蓋板10也能夠握持部分短絨形成蓋板花而將其去除，但去除效果有限，因此所述的前活動蓋板11需要具有較強的除短絨能力，所述前活動蓋板11的橢圓形截面鋼針14的針高H采用較大，以增大梳針的容短絨量，增強前活動蓋板去除短絨的能力。另外，菱形截面鋼針13采用較小針高H，避免梳針因太薄而容易折斷。
具體的，為了能達到更好的梳理和去除短絨的作用，所述后活動蓋板10與錫林4之間的進口隔距為0.20-0.30mm，中點隔距為0.15-0.23mm，出口隔距為0.18-0.28mm；所述的前活動蓋板11與錫林4之間的進口隔距為0.18-0.28mm，中點隔距為0.15-0.23mm，出口隔距為0.18-0.25mm，也就是說后活動蓋板10與錫林4之間以及前活動蓋板11與錫林4之間的間距均是兩端大、中間小的結構，這樣在后活動蓋板10和前活動蓋板11覆蓋的區域內中部具有很好的梳理效果，而進口處的隔距比較大不容易造成纖維出現堵塞的情況，而后活動蓋板10的出口處隔距與前活動蓋板11的進口隔距是一致的，這樣有利于流暢地梳理纖維。
在上述梳理過程中，后活動蓋板10和前活動蓋板11的可以采用不同的速度，前活動蓋板11的線速度高于后活動蓋板10的速度，具體來說，所述的后活動蓋板10的線速度可以為100-250mm/min，所述的前活動蓋板11上的線速度可以為150-300mm/min，其中，所述的后活動蓋板10和前活動蓋板11上的蓋板條的數量為10-30條，采用較大的前活動蓋板速度，從而增大蓋板花量，實現了短絨的有效去除。
在本實施例中，所述的喂入機構可以包括給棉板1和設置在給棉板1上側的給棉羅拉2，所述的給棉板1靠近刺輥3的一端向上翹起并設置有與給棉羅拉2匹配的弧面，纖維從給棉板1與給棉羅拉2之間穿過，并被帶入到刺輥3中，這樣的結構能實現刺輥對纖維的初步開松。
同時，為了提高短絨的去除率，如圖1所示，所述的后活動蓋板10和前活動蓋板11之間的位置安裝有吸風裝置12，吸風裝置12可以起到將一些短絨與雜質帶出梳理工作區的作用，實現清潔纖維網的作用。所述的吸風裝置12的左右兩側分別設置有向后活動蓋板10和前活動蓋板11下側延伸的罩板，罩板一方面可以起到封閉的作用，防止纖維在錫林離心力作用下脫離錫林表面；另一方，罩板可以阻擋長纖維（相對于短絨而言）被蓋板帶出梳理區。
在一些實施例中，如圖1所示，所述的后活動蓋板10和前活動蓋板11的外側靠近彈性針布15設置有清潔輥7以清理脫離梳理工作區的彈性針布15上的蓋板花，以保證該針布再次進入梳理區時處于清潔狀態，具有良好的梳理與容納短絨的能力。
在一些實施例中，如圖1所示，所述的錫林4與纖維喂入機構之間設置有刺輥3，所述的后活動蓋板10與刺輥3之間的錫林上方安裝有后固定蓋板5，后固定蓋板5能對纖維束起到分解作用并改善取向，減輕后活動蓋板10的梳理負擔。所述的道夫9與前活動蓋板11之間的錫林上方設置有前固定蓋板8，有利于加強錫林4對纖維的握持以及纖維向道夫9的轉移。
經過上述方法梳理后，所得生條中的纖維平均支數為2800-3300Nm，平均長度為30-33mm，生條短絨率為5-10%，制成的20-40Nm的環錠紡細紗條干不勻?yàn)?/font>25-30%，+200%麻粒為3000-5000個/km，斷裂強度為8.5-11.6cN/tex。
所以在本實施例中，通過在后活動蓋板10和前活動蓋板11上設置截面與尺寸不同的梳理鋼針，以及不同的鋼針高度和針密度，使后活動蓋板10和前活動蓋板11產生了不同的梳理作用，而且后活動蓋板10和前活動蓋板11上的線速度也進行差異化設置，而且前活動蓋板11和后活動蓋板10與錫林4之間的隔距都采用兩端大中間小的設計，而且前活動蓋板11和后活動蓋板10的隔距相對應匹配，以上各種結構和工藝參數相結合，從而可以實現對亞麻、大麻纖維適度分梳與分裂劈細的同時有效去除纖維中的短絨，解決了亞麻、大麻纖維過粗與過度劈細損傷纖維導致短絨率高之間的矛盾。與傳統工藝相比，本發明工藝制成的生條中纖維損傷更小，纖維支數更高，短絨率更低，制成的環錠細紗條干更好，麻粒更少，且強力更高。
以下為本實施例中有關實際使用過程中的幾種實施例。
實施例1
采用本發明的工藝梳理亞麻纖維，具體工藝為：刺輥轉速為810r/min；錫林轉速為360r/min，前、后活動蓋板工作區蓋板根數均為10根，后活動蓋板鋼針大直徑為0.50mm，小直徑為0.25mm，針密為450齒/(25.4mm)2，針高為7.5mm，前活動蓋板鋼針大直徑為0.55mm，小直徑為0.28mm，針密為200齒/(25.4mm)2，針高H為7mm，后活動蓋板10線速度為100mm/min，前活動蓋板11線速度為150mm/min，錫林4與后活動蓋板10的隔距為0.30mm，0.23mm，0.28mm，錫林4與前活動蓋板11的隔距為0.28mm，0.23mm，0.25mm，吸風裝置12的吸風量為100m3/h。制成的生條質量如表1所示，并將該生條紡制成20Nm的細紗，其質量如表2所示。
實施例2
采用本發明的工藝梳理大麻纖維，具體工藝為：刺輥轉速為810r/min；錫林轉速為360r/min，后活動蓋板工作區蓋板根數為10根，前活動蓋板工作區蓋板根數為20根，后活動蓋板鋼針大直徑為0.40mm，小直徑為0.20mm，針密為550齒/(25.4mm)2，針高H為6.8mm；前活動蓋板鋼針大直徑為0.45mm，小直徑為0.23mm，針密為325齒/(25.4mm)2，針高H為8.5mm，后活動蓋板10線速度為175mm/min，前活動蓋板線11速度為225mm/min，錫林4與后活動蓋板10的隔距為0.25，0.19mm，0.23mm，錫林4與前活動蓋板11的隔距為0.23mm，0.19mm，0.22mm，吸風裝置12的吸風量為200m3/h。制成的生條質量如表1所示，并將該生條紡制成30Nm的細紗，其質量如表2所示。
實施例3
采用本發明的工藝梳理亞麻纖維，具體工藝為：刺輥轉速為810r/min；錫林轉速為360r/min，前、后活動蓋板工作區蓋板根數均為20根，后活動蓋板鋼針大直徑為0.30mm，小直徑為0.15mm，針密650齒/(25.4mm)2，針高H為6mm；前活動蓋板鋼針大直徑為0.34mm,小直徑為0.17mm，針密為450齒/(25.4mm)2，針高H為10mm，后活動蓋板10線速度為250mm/min，前活動蓋板11線速度為300mm/min，錫林4與后活動蓋板10的隔距為0.20mm，0.15mm，0.18mm，錫林4與前活動蓋板的隔距為0.18mm，0.15mm，0.18mm，吸風裝置12的吸風量為300m3/h。使用該工藝制成的生條質量如表1所示，并將該生條紡制成20Nm和40Nm的細紗，其質量如表2所示。
為表明本發明梳理工藝的先進性，使用最優傳統梳理工藝制成了亞麻、大麻生條，最優傳統梳理工藝為：刺輥轉速為810r/min；錫林轉速為360r/min，活動蓋板工作區蓋板根數為40根，活動蓋板針密為520齒/(25.4mm)2，針高為8mm，活動蓋板線速度為220mm/min，錫林與活動蓋板的隔距為0.22mm，0.20mm，0.17mm，0.17mm，0.20mm。使用該工藝制成的亞麻、大麻生條質量如表1所示。使用最優該亞麻生條紡制了20Nm和40Nm的環錠紡細紗，并使用最優該大麻生條紡制了30Nm的環錠紡細紗。
表1 本發明工藝與傳統工藝的生條質量對比
表1中列出了分別使用本發明梳理工藝與最優傳統梳理工藝得到的亞麻、大麻生條中的平均纖維細度、短絨率（<16mm）、生條重量不勻，可以看出相比于最優傳統梳理工藝，使用本發明方法得到的生條中纖維支數提高約5%-25%，纖維長度提高近10-20%，短絨率至少可降低30-60%左右，重量不勻可減小15-40%左右。
表2 本發明工藝與傳統工藝的環錠紡細紗質量對比
表2中列出了利用上述生條紡制的細紗條干不勻、斷裂強度與麻粒個數，可以看出，使用本發明得到的細紗的條干不勻減小約5-15%，斷裂強度提升約10-25%，麻粒減少20-40%。
需要說明，本發明實施例中所有方向性指示(諸如上、下、左、右、前、后)僅用于解釋在某一特定姿態(如附圖所示)下各部件之間的相對位置關系、運動情況等，如果該特定姿態發生改變時，則該方向性指示也相應地隨之改變。
另外，在本發明中如涉及“第一”、“第二”等的描述僅用于描述目的，而不能理解為指示或暗示其相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本發明的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體地限定。
在本發明中，除非另有明確的規定和限定，術語“連接”、“固定”等應做廣義理解，例如，“固定”可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。
另外，本發明各個實施例之間的技術方案可以相互結合，但是必須是以本領域普通技術人員能夠?qū)崿F(xiàn)為基礎，當技術方案的結合出現相互矛盾或無法實現時應當認為這種技術方案的結合不存在，也不在本發明要求的保護范圍之內。
摘自國家發明專利，發明人：周宇陽；曹巧麗；錢麗莉；鄭光明；張斌；郁崇文，申請?zhí)枺?/font>CN202311526972.X，申請日：2023.11.16
