摘  要：本發明公開了一種苧麻復剝裝置，涉及農用器械領域，包括拉拽組件和復剝組件，所述復剝組件包括安裝于所述拉拽組件的初始端一側的支撐件、用于將苧麻緊鎖在所述支撐件上的縱向鎖緊機構和安裝于所述縱向鎖緊機構上的復剝刀具組件，所述復剝刀具組件包括待機狀態和復剝狀態；所述待機狀態為所述縱向鎖緊機構打開，所述復剝刀具組件遠離所述支撐件；所述復剝狀態為所述縱向鎖緊機構關閉，所述復剝刀具組件靠近所述支撐件表面并夾持苧麻，且所述復剝刀具組件與所述支撐件表面存在一個鈍角夾角。以解決現有的剝麻方式去皮效率低下，操作人員勞動強度大且容易損傷工作人員手掌的問題。



技術要點

1.一種苧麻復剝裝置，其特征在于，包括拉拽組件(1)和復剝組件，所述復剝組件包括安裝于所述拉拽組件(1)的初始端一側的支撐件(2)、用于將苧麻緊鎖在所述支撐件(2)上的縱向鎖緊機構和安裝于所述縱向鎖緊機構上的復剝刀具組件，所述復剝刀具組件包括待機狀態和復剝狀態；

所述待機狀態為所述縱向鎖緊機構打開，所述復剝刀具組件遠離所述支撐件(2)；

所述復剝狀態為所述縱向鎖緊機構關閉，所述復剝刀具組件靠近所述支撐件(2)表面并夾持苧麻，且所述復剝刀具組件與所述支撐件(2)表面存在一個鈍角夾角。

2.根據權利要求1所述的一種苧麻復剝裝置，其特征在于，所述縱向鎖緊機構包括安裝支架(301)、安裝于所述安裝支架(301)上的縱向移動裝置和緊鎖扣件(302)，所述縱向移動裝置下端安裝所述復剝刀具組件。

3.根據權利要求2所述的一種苧麻復剝裝置，其特征在于，所述縱向移動裝置包括固定安裝于所述安裝支架(301)上的滑軌(303)和與所述滑軌(303)匹配的滑塊(304)，所述縱向鎖緊機構還包括把手(305)和連桿(306)，所述把手(305)與所述安裝支架(301)鉸接，所述連桿(306)一端與所述把手(305)中部鉸接，另一端與所述滑塊(304)一端鉸接，所述滑塊(304)遠離所述連桿(306)的一端安裝所述復剝刀具組件，所述緊鎖扣件(302)鉸接于所述安裝支架(301)上，所述把手(305)上設有與所述緊鎖扣件(302)匹配的緊扣部。

4.根據權利要求1所述的一種苧麻復剝裝置，其特征在于，所述復剝刀具組件包括安裝于所述縱向移動裝置下端的刀架(401)和滑動安裝于所述刀架(401)上的復剝刀(402)，所述刀架(401)上開設有滑槽(403)，所述復剝刀(402)嵌入所述滑槽(403)內，所述滑槽(403)上設有用于固定所述復剝刀(402)的固定螺栓(404)，所述復剝刀(402)與所述支撐件(2)表面存在一個鈍角夾角。

5.根據權利要求4所述的一種苧麻復剝裝置，其特征在于，所述支撐件(2)上端為楔形，所述刀架(401)下端設有兩個收集槽(405)，兩個所述收集槽(405)均位于所述復剝刀(402)下方，兩個所述收集槽(405)之間存在用于容納所述支撐件(2)的間距。

6.根據權利要求4所述的一種苧麻復剝裝置，其特征在于，所述刀架(401)上設有水平滑動塊(406)，所述水平滑動塊(406)下端或者上端與所述刀架(401)滑動連接，所述水平滑動塊(406)一側與所述復剝刀(402)滑動連接，所述水平滑動塊(406)另一側與所述刀架(401)之間設有推力彈性件(407)，所述推力彈性件(407)用于使復剝刀(402)向著靠近所述支撐件(2)表面的方向移動。

7.根據權利要求6所述的一種苧麻復剝裝置，其特征在于，所述推力彈性件(407)與所述刀架(401)之間設有調節螺栓(408)，所述調節螺栓(408)用于調節所述推力彈性件(407)的長度。

8.根據權利要求5所述的一種苧麻復剝裝置，其特征在于，所述復剝刀(402)設置兩個，分別位于所述支撐件(2)兩側。

9.根據權利要求8所述的一種苧麻復剝裝置，其特征在于，兩個所述收集槽(405)均與所述刀架(401)可拆卸連接，兩個所述收集槽(405)分別位于兩個所述復剝刀(402)下方。

10.根據權利要求1-9中任意一項所述的一種苧麻復剝裝置，其特征在于，所述拉拽組件(1)和復剝組件均設置若干組。



技術領域

本發明涉及農用器械領域，具體地，涉及一種苧麻復剝裝置。



背景技術

由于苧麻制成的衣物吸汗、透氣性好，受到了廣大消費者的喜愛，但是由于苧麻剝皮困難且收割效率低，越來越多的種植人員舍棄苧麻這種經濟農作物，導致缺少苧麻收剝機械?，F(xiàn)在采用的復剝式剝麻機，需要操作人員將苧麻桿的一端剝皮后，將苧麻往回拉抽出來，然后將苧麻的另一端伸入剝皮機內進行剝皮，但是苧麻剝下后，還需要對苧麻進行復剝操作，留下苧麻上的纖維部分，現有的復剝操作需要人工將苧麻按壓在剝麻刀上，然后進行拉拽，將苧麻上的表皮去掉，由于人的按壓力有限，導致難以將表皮全部去掉，同時，拉拽時容易脫手，甚至損傷手掌，導致復剝效率低下，且操作人員勞動強度大。



發明內容

本發明提供了一種苧麻復剝裝置，以解決現有的剝麻方式去皮效率低下，操作人員勞動強度大且容易損傷工作人員手掌的問題。

為實現上述目的，本發明提供了如下方案：

一種苧麻復剝裝置，包括拉拽組件和復剝組件，所述復剝組件包括安裝于所述拉拽組件的初始端一側的支撐件、用于將苧麻緊鎖在所述支撐件上的縱向鎖緊機構和安裝于所述縱向鎖緊機構上的復剝刀具組件，所述復剝刀具組件包括待機狀態和復剝狀態；

所述待機狀態為所述縱向鎖緊機構打開，所述復剝刀具組件遠離所述支撐件；

所述復剝狀態為所述縱向鎖緊機構關閉，所述復剝刀具組件靠近所述支撐件表面并夾持苧麻，且所述復剝刀具組件與所述支撐件表面存在一個鈍角夾角。

本發明通過將苧麻一端固定在拉拽組件上，然后將苧麻另一端搭在支撐件上，工作人員操作縱向鎖緊機構將復剝刀具組件向支撐件移動，通過支撐件和復剝刀具組件將苧麻夾緊，啟動拉拽組件拉拽苧麻達到復剝的目的，本裝置采用機械按壓和拉拽苧麻，減少了工作人員的勞動強度，避免損傷工作人員手掌，同時機械裝置按壓力度大，去皮效果更強，且速度更快，加快了復剝的工作效率。

進一步的，所述縱向鎖緊機構包括安裝支架、安裝于所述安裝支架上的縱向移動裝置和緊鎖扣件，所述縱向移動裝置下端安裝所述復剝刀具組件。

由于復剝刀具組件按壓在苧麻上，在拉拽苧麻時，苧麻對復剝刀具組件產生一個向上的力，導致復剝刀具組件向上移動，使得夾持力和按壓力減小，降低復剝效果，因此，設置一個緊鎖扣件對復剝刀具組件進行限位，防止其做不必要的移動。

進一步的，所述縱向移動裝置包括固定安裝于所述安裝支架上的滑軌和與所述滑軌匹配的滑塊，所述縱向鎖緊機構還包括把手和連桿，所述把手與所述安裝支架鉸接，所述連桿一端與所述把手中部鉸接，另一端與所述滑塊一端鉸接，所述滑塊遠離所述連桿的一端安裝所述復剝刀具組件，所述緊鎖扣件鉸接于所述安裝支架上，所述把手上設有與所述緊鎖扣件匹配的緊扣部。

本發明將把手、連桿、以及滑軌和滑塊構成一個曲柄滑塊機構，通過工作人員按壓和抬起把手控制滑塊上的復剝刀具組件上下移動，實現對苧麻的夾緊以及復剝后的復位操作，結構簡單，操作簡便，同時，通過緊鎖扣件扣接把手上的緊扣部，實現把手和支架之間的臨時固定，防止把手向上移動，同時也避免了復剝刀具組件松弛。

進一步的，所述復剝刀具組件包括安裝于所述縱向移動裝置下端的刀架和滑動安裝于所述刀架上的復剝刀，所述刀架上開設有滑槽，所述復剝刀嵌入所述滑槽內，所述滑槽上設有用于固定所述復剝刀的固定螺栓，所述復剝刀與所述支撐件表面存在一個鈍角夾角。

復剝刀能夠在刀架上滑動，便于調整刀刃的位置，并通過固定螺栓對復剝刀進行固定，更好的剝皮，復剝刀與支撐件表面存在一個鈍角夾角，能夠更好的削去苧麻的表面，同時能夠控制剝下的表皮的去向，降低裝置堵塞的幾率。

進一步的，所述支撐件上端為楔形，所述刀架下端設有兩個收集槽，兩個所述收集槽均位于所述復剝刀下方，兩個所述收集槽之間存在用于容納所述支撐件的間距。

支撐件上端為楔形，將苧麻搭在支撐件上時，苧麻緊貼支撐件上表面，方便復剝刀具組件對其進行按壓和夾緊，同時，收集槽用于收集苧麻剝下的表皮，防止表皮影響裝置的運行，便于同一收集處理表皮。

進一步的，所述刀架上設有水平滑動塊，所述水平滑動塊下端或者上端與所述刀架滑動連接，所述水平滑動塊一側與所述復剝刀滑動連接，所述水平滑動塊另一側與所述刀架之間設有推力彈性件，所述推力彈性件用于使復剝刀向著靠近所述支撐件表面的方向移動。

由于苧麻厚度不盡相同，其表面也存在凹陷或者凸起等，如果將復剝刀牢牢地固定在刀架上，苧麻上的凹陷或者凸起經過復剝刀時就會出現卡頓，導致復剝刀斷裂，或者苧麻脫離拉拽組件，影響復剝的正常運行，同時，當一條厚度不同的苧麻經過固定的復剝刀時，要么出現厚度薄的地方剝皮效果差，要么出現厚度厚的地方剝皮過度，損傷苧麻纖維，因此，采用推力彈性件連接復剝刀，使得復剝刀具有一定的緩沖作用，能夠根據苧麻的情況自行調節復剝刀與支撐件之間的間隙，復剝效果更好。

進一步的，所述推力彈性件與所述刀架之間設有調節螺栓，所述調節螺栓用于調節所述推力彈性件的長度。

本裝置通過調節螺栓調節推力彈性件的長度，從而調節復剝刀的松緊度，操作簡單能夠使操作人員及時的根據苧麻的剝皮情況調整復剝刀，確保復剝質量。

進一步的，所述復剝刀設置兩個，分別位于所述支撐件兩側。同時進行一次復剝和二次復剝，減少一條苧麻的復剝次數，加快復剝效率。

進一步的，兩個所述收集槽均與所述刀架可拆卸連接，兩個所述收集槽分別位于兩個所述復剝刀下方。便于清理收集槽內收集的表皮，防止溢出。

進一步的，所述拉拽組件和復剝組件均設置若干組。加快復剝速度。

本發明提供的一個或多個技術方案，至少具有如下技術效果或優點：

(1)本發明通過拉拽組件拉拽苧麻經過復剝刀具組件進行復剝操作，減少了工作人員的勞動強度，避免損傷工作人員手掌，同時機械裝置按壓力度大，去皮效果更強，且速度更快，加快了復剝的工作效率；

(2)設置把手、連桿、以及滑軌和滑塊構成的曲柄滑塊機構，通過工作人員按壓和抬起把手控制滑塊上的復剝刀具組件上下移動，實現對苧麻的夾緊以及復剝后的復位操作，結構簡單，操作簡便，同時，通過緊鎖扣件扣接把手上的緊扣部，實現把手和支架之間的臨時固定，防止把手向上移動，同時也避免了復剝刀具組件松弛；

(3)通過推力彈性件連接復剝刀，使得復剝刀具有一定的緩沖作用，能夠根據苧麻的情況自行調節復剝刀與支撐件之間的間隙，復剝效果更好。



附圖說明

此處所說明的附圖用來提供對本發明實施例的進一步理解，構成本發明的一部分，并不構成對本發明實施例的限定；

圖1是本發明中復剝裝置局部剖視圖；

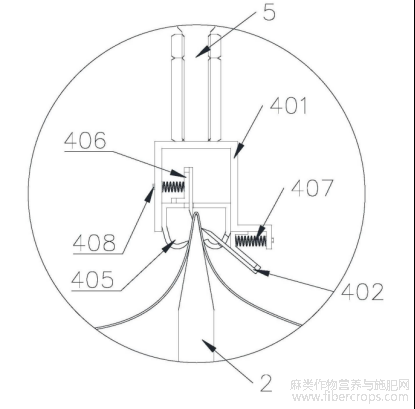

圖2是圖1中A部位放大圖；



圖3是本發明中水平滑動塊以及復剝刀結構示意圖；



圖4是本發明中B部位放大圖；



其中，1-拉拽組件，2-支撐件，301-安裝支架，302-緊鎖扣件，303-滑軌，304-滑塊，305-把手，306-連桿，401-刀架，402-復剝刀，403-滑槽，404-固定螺栓，405-收集槽，406-水平滑動塊，407-推力彈性件，408-調節螺栓，5-線性導軌副，6-夾持裝置，601-安裝板，602-緊扣件，603-上夾持板，604-下夾持板，605-凹槽，606-凸起，7-驅動電機。



具體實施方式

為了能夠更清楚地理解本發明的上述目的、特征和優點，下面結合附圖和具體實施方式對本發明進行進一步的詳細描述。需要說明的是，在相互不沖突的情況下，本發明的實施例及實施例中的特征可以相互組合。

在下面的描述中闡述了很多具體細節以便于充分理解本發明，但是，本發明還可以采用其他不同于在此描述范圍內的其他方式來實施，因此，本發明的保護范圍并不受下面公開的具體實施例的限制。

實施例一

本實施例提供了一種苧麻復剝裝置，如圖1-圖3所示，包括拉拽組件1和復剝組件，所述復剝組件包括安裝于所述拉拽組件1的初始端一側的支撐件2、用于將苧麻緊鎖在所述支撐件2上的縱向鎖緊機構和安裝于所述縱向鎖緊機構上的復剝刀具組件，所述復剝刀具組件包括待機狀態和復剝狀態；

所述待機狀態為所述縱向鎖緊機構打開，所述復剝刀具組件遠離所述支撐件2；

所述復剝狀態為所述縱向鎖緊機構關閉，所述復剝刀具組件靠近所述支撐件2表面并夾持苧麻，且所述復剝刀具組件與所述支撐件2表面存在一個鈍角夾角。

其中，如圖1所示，拉拽組件1包括直線導軌副、夾持機構和驅動機構組成，將苧麻的一端夾持到夾持機構上，再將苧麻另一端搭在支撐件2上，通過縱向鎖緊機構將復剝刀具組件從待機狀態改為復剝狀態，通過復剝刀具組件和支撐件2夾緊苧麻，啟動驅動機構，通過直線導軌副拉動苧麻，將苧麻在復剝刀具組件和支撐件2之間拉動，使復剝刀具組件對苧麻進行復剝；拉拽組件1的初始端為靠近支撐件2的一端。

另外，夾持機構優選采用兩塊夾板，通過兩塊夾板對苧麻進行夾持，然后通過卡扣、緊鎖件等進行緊固，夾持牢靠，同時不易損傷苧麻，夾持機構和支撐件2、復剝刀具組件相對應，即夾持機構上每夾持一根苧麻，均有相應的支撐件2對其進行支撐，也同樣由一組復剝刀具組件對其進行復剝，縱向鎖緊機構可控制一組或多組復剝刀具組件的升降，根據用戶需求確定，即所述拉拽組件1和復剝組件均設置若干組，且一一對應。

在更為優選的實施例中，如圖1所示，所述縱向鎖緊機構包括安裝支架301、安裝于所述安裝支架301上的縱向移動裝置和緊鎖扣件302，所述縱向移動裝置下端安裝所述復剝刀具組件。

其中，支架301的形狀可以是任意的，根據裝置和用戶需求確定，支架301下端固定在整個裝置的底座上，為了減少裝置中各部件間的晃動，優選將支架301、支撐件2和拉拽組件1均固定在底座上。

在更為優選的實施例中，所述縱向移動裝置包括固定安裝于所述安裝支架301上的滑軌303和與所述滑軌303匹配的滑塊304，所述縱向鎖緊機構還包括把手305和連桿306，所述把手305與所述安裝支架301鉸接，所述連桿306一端與所述把手305中部鉸接，另一端與所述滑塊304一端鉸接，所述滑塊304遠離所述連桿306的一端安裝所述復剝刀具組件，所述緊鎖扣件302鉸接于所述安裝支架301上，所述把手305上設有與所述緊鎖扣件302匹配的緊扣部。

縱向移動裝置可以是手動操作，也可以是電動的，為了便于用戶操作，優選采用手動操作結構，用戶通過向上轉動把手305將滑塊304上移，且上移后的復剝刀具組件需要完全脫離支撐件2，通過向下轉動把手305將滑塊304下移，且下移后的復剝刀具組件需要與支撐件2匹配，因此，滑塊304的長度連桿306的長度和連接點均要根據此目的進行確定；緊鎖扣件302可以是掛鉤、掛環或者卡扣等，緊扣部則為與緊鎖扣件302匹配的掛鉤孔、反向掛鉤等。

實施例二

在實施例一的基礎上，如圖1-圖3所示，所述復剝刀具組件包括安裝于所述縱向移動裝置下端的刀架401和滑動安裝于所述刀架401上的復剝刀402，所述刀架401上開設有滑槽403，所述復剝刀402嵌入所述滑槽403內，所述滑槽403上設有用于固定所述復剝刀402的固定螺栓404，所述復剝刀402與所述支撐件2表面存在一個鈍角夾角。

其中，刀架401的形狀和大小根據支撐件2以及安裝的復剝刀402數量確定，由于支撐件2上端為楔形，因此，刀架401優選為開口向下的凹槽結構，用于容納支撐件2，同時使經過的苧麻彎曲，便于復剝；復剝刀402與滑槽403間隙配合，防止復剝時復剝刀402發生晃動，并通過固定螺栓404進行松緊度調節，便于固定和調節復剝刀402的位置，同時便于更換復剝刀402，并且，復剝刀402的調節方向為靠近或者遠離支撐件2的上表面，同一組復剝刀具組件上的所有復剝刀402的軸線共面，且復剝刀402的軸線所在的平面垂直支撐件2的上表面，使得被拉拽的苧麻能夠經過同一組復剝刀具組件上的所有復剝刀402，增加復剝效率；復剝刀402與支撐件2上表面接觸后，將支撐件2上表面的一個面分為兩個夾角，包括一個鈍角和一個銳角，其中銳角均靠近拉拽組件1的方向，鈍角則遠離拉拽組件1的方向，使得為復剝的苧麻從鈍角方向經過復剝刀402的切削。

在更為優選的實施例中，所述支撐件2上端為楔形，所述刀架401下端設有兩個收集槽405，兩個所述收集槽405均位于所述復剝刀402下方，兩個所述收集槽405之間存在用于容納所述支撐件2的間距。

其中，兩個收集槽405靠近支撐件2的一端設置為圓角，避免損傷、割斷苧麻。

在更為優選的實施例中，如圖1-3所示，所述刀架401上設有水平滑動塊406，所述水平滑動塊406下端或者上端與所述刀架401滑動連接，所述水平滑動塊406一側與所述復剝刀402滑動連接，所述水平滑動塊406另一側與所述刀架401之間設有推力彈性件407，所述推力彈性件407用于使復剝刀402向著靠近所述支撐件2表面的方向移動。

其中，為了方便安裝水平滑動塊406，刀架401的形狀需要根據水平滑動塊406的形狀大小、滑動距離等確定，如圖2所示，且由于兩個復剝刀402分別從楔形的支撐件2兩端分別靠近或者遠離，因此，水平滑動塊406的形狀同樣根據需求確定，如圖2和3所示，且圖3為其中一個水平滑動塊406，推力彈性件407優選推力彈簧。

在更為優選的實施例中，所述推力彈性件407與所述刀架401之間設有調節螺栓408，所述調節螺栓408用于調節所述推力彈性件407的長度。

其中，調節螺栓408依次穿過刀架401和推板后懸空，且調節螺栓408通過推力彈性件407的軸線，推力彈性件407一端連接水平滑動塊406，另一端連接推板，推板與調節螺栓408螺紋連接，當轉動調節螺栓408時，托板沿著調節螺栓408移動，改變推力彈性件407的壓縮程度，調節其彈力。

在更為優選的實施例中，所述復剝刀402設置兩個，分別位于所述支撐件2兩側。

在更為優選的實施例中，兩個所述收集槽405均與所述刀架401可拆卸連接，兩個所述收集槽405分別位于兩個所述復剝刀402下方。

實施例三

在實施例二的基礎上，如圖1和圖4所示，所述拉拽組件1包括線性導軌副5、安裝于所述線性導軌副5移動端的夾持裝置6和驅動所述線性導軌副5移動的驅動電機7，所述夾持裝置6包括安裝板601、緊扣件602、相互匹配的上夾持板603和下夾持板604，所述下夾持板604固定安裝于所述安裝板601上，所述上夾持板603安裝于所述緊扣件602上，所述上夾持板603下端開設有凹槽605，所述下夾持板604上端設有凸起606，所述凹槽605和所述凸起606等寬。

其中，線性導軌副5的最大移動距離需要大于苧麻的長度，夾持裝置6可以設置多個，便于同時復剝多根苧麻，因此，支撐件2和復剝組件均可以設置與夾持裝置6同樣的個數；拉拽組件的初始端指的是與拉拽組件提供的拉力方向相反的一端，如圖1所示裝置的左端；

安裝板601安裝于線性導軌副5的移動端，緊扣件602優選采用快速打開和關閉的緊扣件，如快速夾鉗，實現上夾持板603和下夾持板604之間的快速分離和閉合，操作快捷簡便，加快了工作效率，上夾持板603和下夾持板604有一定的寬度，增大與苧麻之間的接觸面，增大夾持力，具體的寬度本實施例不做具體限定。

由于苧麻為纖維狀結構，平板夾持容易打滑，因此，設置凹槽605和凸起606配合的方式對苧麻進行夾持，避免在拉拽苧麻時，苧麻脫離夾持裝置，影響復剝效率。

實施例四

在上述實施例的基礎上，苧麻復剝裝置的初始狀態為：把手305向上翹起，刀架401遠離支撐件2，拉拽組件1的夾持機構位于靠近支撐件2的一端；

苧麻復剝裝置還包括如下操作步驟：

S1、將苧麻一端夾持到拉拽組件1的夾持機構上，苧麻的另一端搭在支撐件2上；

S2、工作人員手握把手305并向下壓，把手305推動連桿306，連桿306推動滑塊304向下移動，直至支撐件2插入刀架401內，將緊鎖扣件302扣接到緊扣部上；

S3、擰松固定螺栓，分別調節兩個復剝刀402軸向上的位置，使刀刃貼緊苧麻后，擰緊固定螺栓；

S4、轉動調節螺栓408，將兩個復剝刀402向苧麻的方向壓緊；

S5、啟動拉拽組件1拉動苧麻，并將苧麻完全拉離支撐件2；

S6、將苧麻復剝裝置復位，判斷苧麻是否需要再次復剝，如果需要，則返回步驟S1，如果不需要，則更換下一根苧麻，返回步驟S1。

復剝刀402切削苧麻的深度、調節螺栓408調節的推力彈性件407的壓緊程度均根據苧麻實際所需的復剝程度確定，本實施例不做具體限定。

盡管已描述了本發明的優選實施例，但本領域內的技術人員一旦得知了基本創造性概念，則可對這些實施例作出另外的變更和修改。所以，所附權利要求意欲解釋為包括優選實施例以及落入本發明范圍的所有變更和修改。

顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明權利要求及其等同技術的范圍之內，則本發明也意圖包含這些改動和變型在內。



文章摘自國家發明專利，一種苧麻復剝裝置，發明人：郭德全，王志宏，譚敏堯，   張大鵬，劉波，羅俊，劉宇，葉江紅，郭佳，申請?zhí)枺?/font>202311408178.5，申請日： 2023.10.27
