摘 要：本發明涉及漂浮育苗技術領域，具體提供了一種工業大麻漂浮式自動供水育苗穴盤，所述育苗穴盤包括：漂浮盤，所述漂浮盤呈槽狀，所述漂浮盤的底部設置有若干進水孔，所述漂浮盤能夠漂浮在水面；設于所述漂浮盤上的控水部，所述控水部上設置有控水組件，所述控水組件在進水時伸長，用于堵住進水孔，并在內部水分蒸發后縮短，用于打開進水孔；設于所述漂浮盤上的穴盤組件，所述穴盤組件上設置有若干育苗穴，每個育苗穴的內部均設置有用于透水的通孔；相對于傳統的育苗穴盤，本發明具有自動補水、控水的優點，在育苗過程中，不需要對培養土定時補水，也不需要采用潮汐供水的方式，極大的減少了育苗過程的工作量。
技術要點
1.一種工業大麻漂浮式自動供水育苗穴盤，其特征在于，所述育苗穴盤包括：
漂浮盤，所述漂浮盤呈槽狀，所述漂浮盤的底部設置有若干進水孔，所述漂浮盤能夠漂浮在水面；
設于所述漂浮盤上的控水部，所述控水部上設置有控水組件，所述控水組件在進水時伸長，用于堵住進水孔，并在內部水分蒸發后縮短，用于打開進水孔；
設于所述漂浮盤上的穴盤組件，所述穴盤組件上設置有若干育苗穴，每個育苗穴的內部均設置有用于透水的通孔。
2.根據權利要求1所述的工業大麻漂浮式自動供水育苗穴盤，其特征在于，所述控水組件包括：
固定外殼，所述固定外殼為一端設置有開口的筒狀；
伸縮內殼，所述伸縮內殼為一端設置有開口的筒狀，所述伸縮內殼的口部滑動連接在所述固定外殼的內部，所述固定外殼以及伸縮內殼的側邊面均設置有透水孔；
設于所述固定外殼以及伸縮內殼內側的膨脹填充物，所述膨脹填充物吸水膨脹、失水收縮，在所述漂浮盤內部的水達到預設深度后，水進入所述控水部內以使得所述膨脹填充物在吸水后推動伸縮內殼滑動，使得伸縮內殼的端部堵塞進水孔，所述固定外殼和所述伸縮內殼之間還設置有復位彈簧，所述復位彈簧在所述膨脹填充物內的水分減少后推動所述伸縮內殼復位。
3.根據權利要求2所述的工業大麻漂浮式自動供水育苗穴盤，其特征在于，所述伸縮內殼為一端設置有開口的筒狀，所述伸縮內殼內側設置有一端具有開口結構、筒狀的彈簧槽，所述彈簧槽的開口設置在固定外殼封閉的一端，所述固定外殼和所述伸縮內殼之間滑動連接，且所述固定外殼的軸線處設置有限位軸，所述限位軸固定連接在所述固定外殼的封閉的一端，且限位軸穿過固定外殼并與所述固定外殼滑動連接，復位彈簧套設在所述限位軸位于彈簧槽內的部分，所述復位彈簧的兩端分別抵接在所述限位軸的端部以及彈簧槽的底部。
4.根據權利要求3所述的工業大麻漂浮式自動供水育苗穴盤，其特征在于，位于所述固定外殼上的透水孔為繞所述固定外殼至少一周的螺旋狀通孔，位于所述伸縮內殼上的透水孔為沿軸線方向設置的長條狀結構。
5.根據權利要求2所述的工業大麻漂浮式自動供水育苗穴盤，其特征在于，所述膨脹填充物外側設置有無紡布袋，用于包裹膨脹填充物。
6.根據權利要求3所述的工業大麻漂浮式自動供水育苗穴盤，其特征在于，所述限位軸位于彈簧槽內的一端設置有固定蓋，所述固定蓋為圓柱形，且所述固定蓋的兩端分別設置有螺紋盲孔以及一字槽，所述固定蓋通過螺紋連接到所述限位軸上，所述復位彈簧的端部抵接在固定蓋上。
7.根據權利要求2所述的工業大麻漂浮式自動供水育苗穴盤，其特征在于，所述控水部還包括支撐架，所述支撐架用于固定連接控水組件以及漂浮盤，所述支撐架為橫桿和縱桿組成的方格形支架，所述控水部固定連接到橫桿和縱桿的連接點。
8.根據權利要求1-7任意一項所述的工業大麻漂浮式自動供水育苗穴盤，其特征在于，所述穴盤組件包括：
穴盤支架，所述穴盤支架為方格形平面支架；
若干育苗盒，所述育苗盒為方形槽狀，所述育苗盒卡設在所述穴盤支架上的方格內。
9.根據權利要求8所述的工業大麻漂浮式自動供水育苗穴盤，其特征在于，所述育苗盒沿中線設置有裂縫，使得育苗盒分成鏡像設置的第一半槽以及第二半槽。
10.根據權利要求8所述的工業大麻漂浮式自動供水育苗穴盤，其特征在于，所述育苗盒的底部設置有通孔結構，所述穴盤組件還包括吸水塊，所述吸水塊為圓棒狀纖維結構，所述吸水塊固定在通孔結構內。
技術領域
本發明涉及漂浮育苗技術領域，尤其涉及一種工業大麻漂浮式自動供水育苗穴盤。
背景技術
在工業大麻培育的過程中，為了提高工業大麻的成活率，需要先對工業大麻育苗，在育苗完成后將其移栽至種植區域。目前，工業大麻育苗方式主要通過漂浮式育苗穴盤育苗，在育苗時，將漂浮式育苗穴盤放置到水槽內，由水槽內的水對育苗過程供水。
目前的漂浮式育苗穴盤在供水時，通過漂浮在水面上，由育苗穴盤上的通孔向土壤中滲水，但是，這種方式存在著弊端，由于土壤和水一直處于接通狀態，容易造成土壤水分過多而影響育苗效果，只能采用潮汐育苗的方式，但是，潮汐育苗需要間歇性的抽水以及放水，增加了育苗的工作。因此，本申請?zhí)岢隽艘环N工業大麻漂浮式自動供水育苗穴盤。
發明內容
本發明的目的在于提供一種工業大麻漂浮式自動供水育苗穴盤，以解決目前的漂浮式育苗穴盤容易造成培養土水分過大的問題。
為實現上述目的，本發明提供如下技術方案：
一種工業大麻漂浮式自動供水育苗穴盤，所述育苗穴盤包括：
漂浮盤，所述漂浮盤呈槽狀，所述漂浮盤的底部設置有若干進水孔，所述漂浮盤能夠漂浮在水面；
設于所述漂浮盤上的控水部，所述控水部上設置有控水組件，所述控水組件在進水時伸長，用于堵住進水孔，并在內部水分蒸發后縮短，用于打開進水孔；
設于所述漂浮盤上的穴盤組件，所述穴盤組件上設置有若干育苗穴，每個育苗穴的內部均設置有用于透水的通孔。
進一步的，所述控水組件包括：
固定外殼，所述固定外殼為一端設置有開口的筒狀；
伸縮內殼，所述伸縮內殼為一端設置有開口的筒狀，所述伸縮內殼的口部滑動連接在所述固定外殼的內部，所述固定外殼以及伸縮內殼的側邊面均設置有透水孔；
設于所述固定外殼以及伸縮內殼內側的膨脹填充物，所述膨脹填充物吸水膨脹、失水收縮，在所述漂浮盤內部的水達到預設深度后，水進入所述控水部內以使得所述膨脹填充物在吸水后推動伸縮內殼滑動，使得伸縮內殼的端部堵塞進水孔，所述固定外殼和所述伸縮內殼之間還設置有復位彈簧，所述復位彈簧在所述膨脹填充物內的水分減少后推動所述伸縮內殼復位。
進一步的，所述伸縮內殼為一端設置有開口的筒狀，所述伸縮內殼內側設置有一端具有開口結構、筒狀的彈簧槽，所述彈簧槽的開口設置在固定外殼封閉的一端，所述固定外殼和所述伸縮內殼之間滑動連接，且所述固定外殼的軸線處設置有限位軸，所述限位軸固定連接在所述固定外殼的封閉的一端，且限位軸穿過固定外殼并與所述固定外殼滑動連接，復位彈簧套設在所述限位軸位于彈簧槽內的部分，所述復位彈簧的兩端分別抵接在所述限位軸的端部以及彈簧槽的底部。
進一步的，位于所述固定外殼上的透水孔為繞所述固定外殼至少一周的螺旋狀通孔，位于所述伸縮內殼上的透水孔為沿軸線方向設置的長條狀結構。
進一步的，所述膨脹填充物外側設置有無紡布袋，用于包裹膨脹填充物。
進一步的，所述限位軸位于彈簧槽內的一端設置有固定蓋，所述固定蓋為圓柱形，且所述固定蓋的兩端分別設置有螺紋盲孔以及一字槽，所述固定蓋通過螺紋連接到所述限位軸上，所述復位彈簧的端部抵接在固定蓋上。
進一步的，所述控水部還包括：
支撐架，所述支撐架用于固定連接控水組件以及漂浮盤，所述支撐架為橫桿和縱桿組成的方格形支架，所述控水部固定連接到橫桿和縱桿的連接點。
進一步的，所述穴盤組件包括：
穴盤支架，所述穴盤支架為方格形平面支架；
若干育苗盒，所述育苗盒為方形槽狀，所述育苗盒卡設在所述穴盤支架上的方格內。
進一步的，所述育苗盒沿中線設置有裂縫，使得育苗盒分成鏡像設置的第一半槽以及第二半槽。
進一步的，所述育苗盒的底部設置有通孔結構，所述穴盤組件還包括吸水塊，所述吸水塊為圓棒狀纖維結構，所述吸水塊固定在通孔結構內。
綜上所述，本發明與現有技術相比具有以下有益效果：
本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤通過設置吸水伸長、失水收縮的控水部控制進水孔的閉合/開啟，并通過與培養土相同的蒸發的方式失水，使得培養土達到需要補水時的濕度時，進水孔開啟，從而使得水進入漂浮盤，對培養土補水，相對于傳統的育苗穴盤，本發明具有自動補水、控水的優點，在育苗過程中，不需要對培養土定時補水，也不需要采用潮汐供水的方式，極大的減少了育苗過程的工作量。
附圖說明

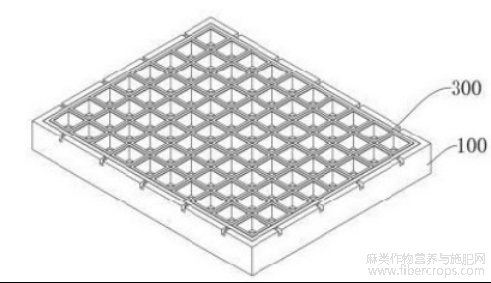

圖1為本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤的整體結構示意圖。
圖1

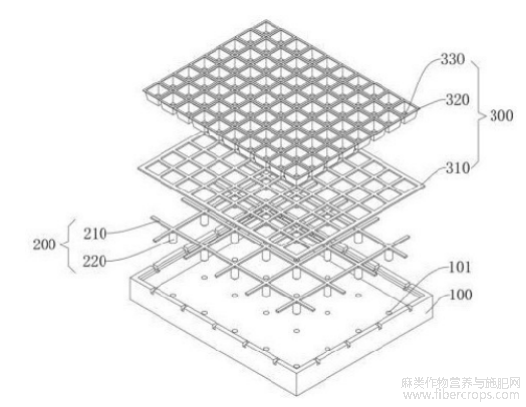

圖2為本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤的爆炸圖。
圖2

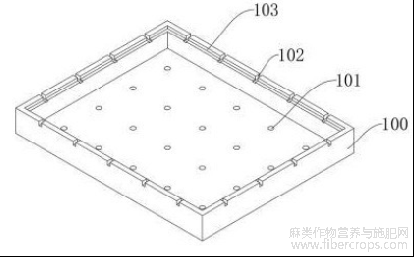

圖3為本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤中漂浮盤的結構示意圖。
圖3

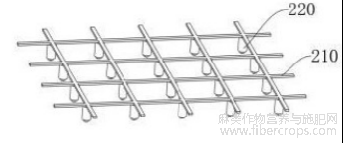

圖4為本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤中控水部的結構示意圖。
圖4
圖5為本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤中控水組件的全剖圖。
圖5
圖6為本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤中固定外殼的結構示意圖。
圖6
圖7為本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤中伸縮內殼的結構示意圖。
圖7

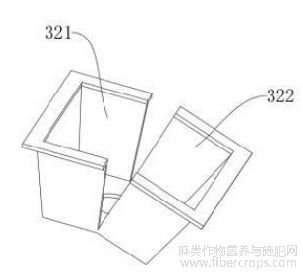

圖8為本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤中育苗盒的結構示意圖。
圖8
附圖標記：
100、漂浮盤；101、進水孔；102、固定槽；103、支撐臺；200、控水部；210、支撐架；220、控水組件；221、固定外殼；222、伸縮內殼；223、限位軸；224、復位彈簧；225、膨脹填充物；226、固定蓋；300、穴盤組件；310、穴盤支架；320、育苗盒；321、第一半槽；322、第二半槽；330、吸水塊。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例，基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
圖1和圖2所示，本發明的一個實施例提供的一種工業大麻漂浮式自動供水育苗穴盤，所述育苗穴盤包括：
漂浮盤100，所述漂浮盤100呈槽狀，所述漂浮盤100的底部設置有若干進水孔101，所述漂浮盤100能夠漂浮在水面；
設于所述漂浮盤100上的控水部200，所述控水部200上設置有控水組件220，所述控水組件220在進水時伸長，用于堵住進水孔101，并在內部水分蒸發后縮短，用于打開進水孔101，所述控水組件220包括固定外殼221以及伸縮內殼222，所述固定外殼221以及伸縮內殼222均為一端設置有開口的筒狀，所述伸縮內殼222的口部滑動連接在所述固定外殼221的內部，所述固定外殼221以及伸縮內殼222的側邊面均設置有透水孔，所述固定外殼221以及伸縮內殼222內側填充有吸水膨脹、失水收縮的膨脹填充物225，所述漂浮盤100內部的水達到預設深度后，水進入所述控水部200內以使得所述膨脹填充物225在吸水后推動伸縮內殼222滑動，使得伸縮內殼222的端部堵塞進水孔101，所述固定外殼221和所述伸縮內殼222之間還設置有復位彈簧224，所述復位彈簧224在所述膨脹填充物225內的水分減少后推動所述伸縮內殼222復位；
設于所述漂浮盤100上的穴盤組件300，所述穴盤組件300上設置有若干育苗穴，每個育苗穴的內部均設置有用于透水的通孔。
在本實施例中，育苗時，在穴盤組件300上加入培養土，并將穴盤組件300放置到所述漂浮盤100上，將漂浮盤100放置到育苗坑的水面上，由于所述穴盤組件300內填充有培養土，使得育苗穴盤的重量較重，所述漂浮盤100的底部沉入水中，育苗坑內的水從進水孔101處進入漂浮盤100的內側，在水達到預設深度后，水從滲水孔進入所述控水部200內以及從所述育苗穴底部的孔洞進入培養土，滲入所述控水部200內的水被所述膨脹填充物225吸收，所述膨脹填充物225吸水膨脹并將所述伸縮內殼222頂出，所述伸縮內殼222封閉的一端進入所述進水孔101并堵塞進水孔101，進入所述穴盤組件300內的水濕潤培養土，待一端時間后，培養土內的水分蒸發吸收，此時所述膨脹填充物225內的水分蒸發后體積減少，所述復位彈簧224推動伸縮內殼222復位，所述伸縮內殼222從所述進水孔101內脫離，育苗坑內的水進入從所述進水孔101再次進入所述漂浮盤100內，并對穴盤組件300以及控水部200供水，從而完成自動供水工作的同時控制培養土的濕度，需要說明的是，所述控水部200的尺寸以及安裝位置決定漂浮盤100內的進水量，從而控制漂浮盤100內的水，使得培養土間歇性供水。
本發明實施例公開的工業大麻漂浮式自動供水育苗穴盤通過設置吸水膨脹的膨脹填充物225推動伸縮內殼222堵塞位于進水孔101，使得漂浮盤100內停止供水，并通過與培養土相同的蒸發失水的方式去除膨脹填充物225內的水，同時，所述膨脹填充物225失水后收縮，使得培養土達到需要補水時的濕度時，所述伸縮內殼222脫離進水孔101，從而使得水進入漂浮盤100，對培養土補水，相對于傳統的育苗穴盤，本發明具有自動補水、控水的優點，在育苗過程中，不需要對培養土定時補水，也不需要采用潮汐供水的方式，極大的減少了育苗過程的工作量。
具體的，如圖3所示，在本實施例中，所述漂浮盤100為泡沫槽狀結構，所述進水孔101為開設在漂浮盤100底部的通孔，所述進水孔101陣列分布，即位于同一行/同一列的兩個相鄰的進水孔101之間的距離相同，在所述穴盤組件300內填充有培養土后，所述進水孔101沉沒在水中，從而使得水能夠從進水孔101處進入漂浮盤100內；
所述控水部200還包括支撐架210，所述支撐架210用于固定連接控水組件220以及漂浮盤100；
本實施例中，如圖4所示，所述支撐架210為橫桿和縱桿組成的方格形支架，所述控水部200固定連接到橫桿和縱桿的連接點，所述穴盤組件300上的育苗穴從方形格處穿過，所述支撐架210搭接在所述漂浮盤100的邊緣；
具體的，所述漂浮盤100的邊緣設置有固定槽102以連接支撐架210上橫桿和縱桿的端部，即支撐架210上橫桿和縱桿的端部插入固定槽102內；
如圖5所示，所述固定外殼221為一端設置有開口的筒狀，所述伸縮內殼222為一端設置有開口的筒狀，所述伸縮內殼222內側設置有一端具有開口結構、筒狀的彈簧槽，所述彈簧槽的開口設置在固定外殼221封閉的一端，所述固定外殼221和所述伸縮內殼222之間滑動連接，且所述固定外殼221的軸線處設置有限位軸223，所述限位軸223固定連接在所述固定外殼221的封閉的一端，且限位軸223穿過固定外殼221并與所述固定外殼221滑動連接，所述限位軸223位于彈簧槽內的部分設置有復位彈簧224，所述復位彈簧224的兩端分別抵接在所述限位軸223的端部以及彈簧槽的底部；
在本實施例中，當所述膨脹填充物225吸水膨脹后，所述膨脹填充物225頂起所述伸縮內殼222，使得所述伸縮內殼222在所述固定外殼221內滑動，所述復位彈簧224被壓縮，所述伸縮內殼222封閉的一端堵塞進水孔101，當所述膨脹填充物225失水收縮時，所述復位彈簧224在恢復力的作用下伸長，所述復位彈簧224推動所述伸縮內殼222向所述固定外殼221內滑動，從而使得伸縮內殼222從所述進水孔101內脫離；
本實施例中，所述膨脹填充物225可以為吸水樹脂，所述膨脹填充物225位于所述固定外殼221和伸縮內殼222形成的腔體內，當固定外殼221以及伸縮內殼222上的透水孔設置在與漂浮盤100的底部具有預設距離的位置時，如1厘米的位置，當所述漂浮盤100內的水超若1厘米的深度時，水進入所述固定外殼221和伸縮內殼222形成的腔體內，所述膨脹填充物225吸水膨脹，所述膨脹填充物225控制所述伸縮內殼222堵住進水孔101，水無法從進水孔101處進入漂浮盤100內，所述漂浮盤100內的水被育苗穴內的培養土吸收，此時，培養土內的濕潤度達到預設的要求，在育苗過程中，培養土中的水分被大麻幼苗吸收以及蒸發，使得培養土中的水分逐漸減少，同時，所述膨脹填充物225內的水分也逐漸蒸發，所述膨脹填充物225失水收縮，所述復位彈簧224將伸縮內殼222推入固定外殼221內，通過合理的設置固定外殼221和伸縮內殼222的尺寸以及透水孔的大小和數量，能夠控制所述膨脹填充物225的失水速度，使得伸縮內殼222從所述進水孔101內脫離時，培養土需要再次補水，從而能夠控制培養土的補水時期，使得培養土始終保持濕潤，使得育苗穴盤能夠自動補水和供水；
優選的，所述膨脹填充物225外側設置有無紡布袋，用于包裹膨脹填充物225，防止所述膨脹填充物225流出，無紡布袋用于采用粉末狀或小顆粒狀的膨脹填充物225；
優選的，如圖6和圖7所示，位于所述固定外殼221上的透水孔為繞所述固定外殼221至少一周的螺旋狀通孔，位于所述伸縮內殼222上的透水孔為沿軸線方向設置的長條狀通孔，使得伸縮內殼222在滑動時，分別位于固定外殼221和伸縮內殼222上的透水孔能夠連通；
示例性的，在本實施例中，位于所述固定外殼221上的透水孔記為第一透水孔，第一透水孔為螺旋狀繞所述固定外殼221一周的通孔，所述第一透水孔設置有四組，且四組第一透水孔在周向上繞所述固定外殼221的軸線均勻分布，位于所述伸縮內殼222上的透水孔記為第二透水孔，所述第二透水孔設置有十五組，且十五組第二透水孔在軸向上繞所述伸縮內殼222的軸線均勻分布，在所述伸縮內殼222滑動時，第一透水孔和第二透水孔始終具有重合的部分，從而使得固定外殼221和伸縮內殼222的內部始終與外部連通，從而使得膨脹填充物225能夠蒸發失水；
在一些示例中，所述漂浮盤100的靠近其口部的側邊設置有透氣孔，便于漂浮盤100內部通風，使得膨脹填充物225內的水分更易蒸發；
優選的，所述限位軸223通過焊接的方式固定連接到所述固定外殼221封閉的一端，且所述限位軸223的端部穿過所述固定外殼221封閉端的一端并通過螺紋連接到所述支撐架210上；
優選的，所述限位軸223位于彈簧槽內的一端設置有固定蓋226，所述固定蓋226為圓柱形，且所述固定蓋226的兩端分別設置有螺紋盲孔以及一字槽，所述固定蓋226通過螺紋連接到所述限位軸223上，所述復位彈簧224的端部抵接在固定蓋226上，所述一字槽便于安裝固定蓋226。
作為本實施例中一種優選的實施方式，如圖2所示，所述穴盤組件300包括穴盤支架310以及若干育苗盒320，所述穴盤支架310為方格形平面支架，所述育苗盒320為方形槽狀，所述育苗盒320卡設在所述穴盤支架310上的方格內，使得所述穴盤支架310和所述育苗盒320可拆卸連接，在種植幼苗時，可以將育苗盒320拆下，從而方便取苗，還能夠防止一體化的育苗盤取苗時存在傷苗的問題；
具體的，在本實施例中，所述穴盤支架310為塑料材質，所述穴盤支架310可以通過沖壓的方式一次加工而成，所述育苗盒320的外形為方形錐臺狀，所述育苗盒320的口部設置有擋邊使得育苗盒320能夠卡在穴盤支架310的方格內；
優選的，所述育苗盒320的底部設置有通孔結構，所述穴盤組件300還包括吸水塊330，所述吸水塊330為圓棒狀纖維結構，所述吸水塊330用于將漂浮盤100底部的水導入培養土內，在一些示例中，所述吸水塊330為棉棒，所述吸水塊330固定在通孔內；
作為本實施例中一種優選的實施方式，如圖8所示，所述育苗盒320沿中線設置有裂縫，使得育苗盒320分成鏡像設置的第一半槽321以及第二半槽322，使得育苗盒320可以向外側掰開，更加方便幼苗的取出，從而防止幼苗根系受傷；
在育苗時，將育苗盒320放置到所述穴盤支架310的方格內，然后將穴盤支架310放置到所述漂浮盤100上，向育苗盒320內放入培養土，并在培養土中放置工業大麻的種子，在工業大麻育苗完成后，取出穴盤組件300，并運送至種植位置，所述漂浮盤100以及控水部200可以繼續使用，種植工業大麻時，取出吸水塊330，并掰開吸水塊330，使得吸水塊330與培養土脫離，然后將幼苗以及培養土種植在種植的位置；
所述漂浮盤100的邊緣設置有支撐臺103，所述穴盤支架310搭接在支撐臺103上。
在本發明使用的術語是僅僅出于描述特定實施例的目的，而非旨在限制本發明。在本發明和所附權利要求書中所使用的單數形式的“一種”、“所述”和“該”也旨在包括多數形式，除非上下文清楚地表示其他含義。還應當理解，本文中使用的術語“和/或”是指并包含一個或多個相關聯的列出項目的任何或所有可能組合。
應當理解，盡管在本發明可能采用術語第一、第二、第三等來描述各種信息，但這些信息不應限于這些術語。這些術語僅用來將同一類型的信息彼此區分開。例如，在不脫離本發明范圍的情況下，第一信息也可以被稱為第二信息，類似地，第二信息也可以被稱為第一信息。取決于語境，如在此所使用的詞語“如果”可以被解釋成為“在……時”或“當……時”或“響應于確定”。
盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
摘自國家發明專利，發明人：閆博巍，申請?zhí)枺?/font>202410243428.2，申請日：2024.03.04
