摘 要:本發明涉及冷榨亞麻籽技術領域,具體為一種亞麻籽油低溫壓榨裝置及其生產工藝,包括安裝座,所述安裝座的頂端一側通過支架固定有低溫冷榨箱。本發明在使用時當一個圓盤濾膜片使用一定時間后,通過氣缸的伸縮工作,使得轉軸帶動安裝架和圓環以及側邊錐形罩進行自動旋轉切換,從而自動對電磁閥門管底端對應的圓盤濾膜片進行切換使用,無需人工拆裝更換,大大減少了裝置停止運行等待時間,提高整體工作效率,同時轉軸在帶動錐形罩和圓盤濾膜片進行旋轉切換時,需要清理的錐形罩和圓盤濾膜片在旋轉切換至收集桶頂端時會自動進行上下端翻轉,使得圓盤濾膜片頂端過濾面堵塞攔截的一些雜質物會自動滴落到收集桶的內部進行清理收集。
權利要求書
1.一種亞麻籽油低溫壓榨裝置,包括安裝座(1),其特征在于:所述安裝座(1)的頂端一側通過支架固定有低溫冷榨箱(2),所述低溫冷榨箱(2)的底端輸出端導通安裝有電磁閥門管(3);
除渣機構(4),所述除渣機構(4)設于所述電磁閥門管(3)的內部;
濾膜切換機構(5),所述濾膜切換機構(5)設于所述安裝座(1)的頂端一側外部;
所述濾膜切換機構(5)包括轉軸(501)、錐形罩(504)和圓盤濾膜片(506),所述轉軸(501)縱向轉動安裝在安裝座(1)的頂端一側外部,所述轉軸(501)的外部等角度環繞設置有若干個錐形罩(504),所述錐形罩(504)的內部均設有圓盤濾膜片(506);
刷除機構(6),所述刷除機構(6)設于所述安裝座(1)靠近所述轉軸(501)的頂端一側。
2.根據權利要求1所述的一種亞麻籽油低溫壓榨裝置,其特征在于:所述濾膜切換機構(5)還包括安裝架(502)、圓環(503)、限位架(505)、齒輪桿(507)和固定架(5010),所述轉軸(501)靠近錐形罩(504)的一側外部均橫向固定有安裝架(502),且安裝架(502)遠離轉軸(501)的一端外部之間套設固定有圓環(503),所述圓環(503)靠近錐形罩(504)的頂端一側均通過轉動座貫穿轉動安裝有齒輪桿(507),所述齒輪桿(507)的一端與對應側錐形罩(504)的一側外部安裝固定,所述電磁閥門管(3)靠近轉軸(501)的一側外部橫向固定有固定架(5010),所述錐形罩(504)的內部均固定有限位架(505),且圓盤濾膜片(506)貼合固定在限位架(505)的一側外部。
3.根據權利要求2所述的一種亞麻籽油低溫壓榨裝置,其特征在于:所述濾膜切換機構(5)還包括弧形齒條一(508)、弧形齒條二(509)、氣缸(5011)、限位齒條(5012)、棘輪(5013)和收集桶(5014),所述安裝座(1)的頂端一側放置有收集桶(5014),所述圓環(503)靠近收集桶(5014)的頂端外部對稱設置有弧形齒條一(508)和弧形齒條二(509),所述弧形齒條一(508)和弧形齒條二(509)均通過支架固定在固定架(5010)的底端一側外部,所述轉軸(501)的頂端轉動貫穿安裝在固定架(5010)的頂端一側外部,且轉軸(501)的頂端貫穿端安裝有棘輪(5013),所述固定架(5010)的頂端一側安裝有氣缸(5011),且氣缸(5011)的輸出端固定有限位齒條(5012),并且限位齒條(5012)的一側與棘輪(5013)的一側嚙合連接。
4.根據權利要求2所述的一種亞麻籽油低溫壓榨裝置,其特征在于:所述濾膜切換機構(5)還包括抵觸桿(5015)、抵觸孔(5016)和壓縮彈簧(5017),所述齒輪桿(507)的一側中間位置均貫穿導通設置有抵觸孔(5016),所述安裝架(502)靠近抵觸孔(5016)的一側內部縱向貫穿滑動卡合安裝有抵觸桿(5015),且抵觸桿(5015)的一端抵觸在抵觸孔(5016)的一側內部邊緣處,所述抵觸桿(5015)的底端與安裝架(502)的底端一側之間均套設連接有壓縮彈簧(5017)。
5.根據權利要求3所述的一種亞麻籽油低溫壓榨裝置,其特征在于:所述除渣機構(4)包括過濾盤(401)、環形收集槽(402)和排出通道(403),所述過濾盤(401)固定在電磁閥門管(3)的內部,且過濾盤(401)為圓錐狀設置,所述電磁閥門管(3)位于所述過濾盤(401)底端邊緣處的內部嵌入式設置有環形收集槽(402),且環形收集槽(402)與電磁閥門管(3)的底端內部之間均等角度環繞貫穿設置有過濾孔,所述環形收集槽(402)靠近收集桶(5014)的底端一側內部縱向?qū)ㄘ灤┰O(shè)置有排出通道(403)。
6.根據權利要求5所述的一種亞麻籽油低溫壓榨裝置,其特征在于:所述除渣機構(4)還包括密封板(404)、驅動電機(405)、驅動齒輪(406)、齒環(407)、刮掃板(408),所述環形收集槽(402)靠近排出通道(403)頂端開口端的一側內部貼合設置有弧形密封板(404),所述電磁閥門管(3)靠近弧形密封板(404)的一側內部貫穿轉動安裝有齒環(407),所述齒環(407)的一側與弧形密封板(404)的一側安裝固定,所述電磁閥門管(3)的一側外部固定有驅動電機(405),且驅動電機(405)的輸出端同軸固定有驅動齒輪(406),并且驅動齒輪(406)的一側與齒環(407)的一側嚙合連接,所述弧形密封板(404)的一側設置有圓弧狀的刮掃板(408),且刮掃板(408)的一側與過濾盤(401)底端邊緣處一側貼合。
7.根據權利要求3所述的一種亞麻籽油低溫壓榨裝置,其特征在于:所述刷除機構(6)包括集氣筒(601)、活塞桿(602)、單向進氣閥門管(603)、限位鐵桿(604)和復位彈簧(605),所述集氣筒(601)為圓弧狀設置,且集氣筒(601)通過支架固定在安裝座(1)靠近圓環(503)的頂端一側外部,所述集氣筒(601)的內部貫穿滑動安裝有弧形狀活塞桿(602),所述活塞桿(602)的一側貫穿端縱向貫穿滑動卡合安裝有限位鐵桿(604),所述限位鐵桿(604)的頂端一側與其中一個安裝架(502)的一側外部貼合,所述集氣筒(601)遠離限位鐵桿(604)的一側外部導通安裝有單向進氣閥門管(603),所述限位鐵桿(604)的一側外部套設安裝有復位彈簧(605)。
8.根據權利要求7所述的一種亞麻籽油低溫壓榨裝置,其特征在于:所述刷除機構(6)還包括磁鐵塊(606)、擠壓彈簧(607)和單向排氣閥門管(608),所述活塞桿(602)位于集氣筒(601)內部的外表面套設連接有擠壓彈簧(607),所述收集桶(5014)靠近弧形齒條一(508)的頂端一側通過支架固定有磁鐵塊(606),且磁鐵塊(606)設置在所述限位鐵桿(604)的旋轉移動軌跡上,以使得所述限位鐵桿(604)移動旋轉至所述磁鐵塊(606)頂端后限位鐵桿(604)被磁鐵塊(606)吸引下降移動,所述集氣筒(601)遠離限位鐵桿(604)的一側外部貫穿安裝有單向排氣閥門管(608)。
9.根據權利要求8所述的一種亞麻籽油低溫壓榨裝置,其特征在于:所述刷除機構(6)還包括空腔盤(609)、葉輪(6010)和噴液清掃桿(6011),所述收集桶(5014)的頂端一側通過支架轉動安裝有弧形狀的噴液清掃桿(6011),所述噴液清掃桿(6011)的一端外部設置有空腔盤(609),且空腔盤(609)通過支架固定在收集桶(5014)的頂端一側,所述空腔盤(609)的內部轉動安裝有葉輪(6010),且葉輪(6010)的一側與噴液清掃桿(6011)的一側轉動端同軸固定,所述空腔盤(609)的兩側內部對稱貫穿交錯設置有進氣口和排氣口,且進氣口的輸入端與單向排氣閥門管(608)的輸出端導通安裝。
10.一種亞麻籽油低溫壓榨裝置及其生產工藝,根據權利要求1-9任意一項所述的一種亞麻籽油低溫壓榨裝置,其特征在于,包括如下步驟:
步驟S1、首先將破碎脫皮處理后的亞麻籽均勻?qū)氲降蜏乩湔ハ?2)的內部進行低溫榨?。?/font>
步驟S2、低溫榨取后的亞麻籽油排入低溫冷榨箱(2)底端的電磁閥門管(3)內部,通過電磁閥門管(3)內部的除渣機構(4)將榨取后的亞麻籽油進行初步的大雜質過濾;
步驟S3、經過除渣機構(4)初步過濾后的亞麻籽油通過電磁閥門管(3)進入到底端其中一個錐形罩(504)內部,通過錐形罩(504)內部的圓盤濾膜片(506)對亞麻籽油進行二次細膩過濾;
步驟S4、當其中一個圓盤濾膜片(506)對亞麻籽油細膩過濾一段時間后,可通過濾膜切換機構(5)啟動,以此自動對電磁閥門管(3)底端的錐形罩(504)和圓盤濾膜片(506)進行旋轉切換傾倒處理;
步驟S5、同時濾膜切換機構(5)啟動對錐形罩(504)和圓盤濾膜片(506)進行旋轉切換時會觸發刷除機構(6)同步運行,以此對脫離電磁閥門管(3)底端堵塞的圓盤濾膜片(506)表面進行雜質刮除清堵處理。
技術領域
本發明涉及冷榨亞麻籽技術領域,具體為一種亞麻籽油低溫壓榨裝置及其生產工藝。
背景技術
冷榨是一種生產油的制作工藝,冷榨法要求高,一般冷榨法要求在低于60℃的環境下進行加工,營養成分保留最為完整,由于冷榨法出油率只有熱榨法的一半,因此大部分冷榨油的價格要高出熱榨油50%左右,所冷榨出來的油因為沒有受到破壞,一般也不需要加添加劑,就可以長時間的保存,市值價值相對高端,冷榨油顏色清澈,味道比較清淡。
申請?zhí)枮?/font>CN2018203494134,展示了一種亞麻籽油冷榨生產裝置,通過設置有紅外線照明燈,能夠?qū)喡樽训谋砻嫠诌M行烘干蒸發,同時利用紅外線照明燈控制亞麻籽原料保持在恒定的溫度,從而提高了出油率,通過設置有過濾裝置,從而在對亞麻籽榨取過程中產生的廢渣進行過濾,從而降低了油品中的沉淀物,通過設置有研磨裝置,進一步對沉淀物進行研磨,從而進一步降低了沉淀物含量。
現有的亞麻籽油冷榨裝置在冷榨后為了保證整體過濾效果,通常會利用濾膜對亞麻籽油進行過濾,但是現有的濾膜在過濾使用一定時間后其表面會粘附形成雜質層,此時需要人工將濾膜取下進行清理之后在進行裝配使用,整體清理效率較低,影響整體的冷榨加工時間。
發明內容
本發明的目的在于提供一種亞麻籽油低溫壓榨裝置及其生產工藝,以解決上述背景技術中提出的現有的亞麻籽油冷榨裝置在冷榨后為了保證整體過濾效果,通常會利用濾膜對亞麻籽油進行過濾,但是現有的濾膜在過濾使用一定時間后其表面會粘附形成雜質層,此時需要人工將濾膜取下進行清理之后在進行裝配使用,整體清理效率較低,影響整體的冷榨加工時間的問題。
為實現上述目的,本發明提供如下技術方案:一種亞麻籽油低溫壓榨裝置,包括安裝座,所述安裝座的頂端一側通過支架固定有低溫冷榨箱,所述低溫冷榨箱的底端輸出端導通安裝有電磁閥門管;除渣機構,所述除渣機構設于所述電磁閥門管的內部;濾膜切換機構,所述濾膜切換機構設于所述安裝座的頂端一側外部;所述濾膜切換機構包括轉軸、錐形罩和圓盤濾膜片,所述轉軸縱向轉動安裝在安裝座的頂端一側外部,所述轉軸的外部等角度環繞設置有若干個錐形罩,所述錐形罩的內部均設有圓盤濾膜片;刷除機構,所述刷除機構設于所述安裝座靠近所述轉軸的頂端一側。
進一步地,所述濾膜切換機構還包括安裝架、圓環、限位架、齒輪桿和固定架,所述轉軸靠近錐形罩的一側外部均橫向固定有安裝架,且安裝架遠離轉軸的一端外部之間套設固定有圓環,所述圓環靠近錐形罩的頂端一側均通過轉動座貫穿轉動安裝有齒輪桿,所述齒輪桿的一端與對應側錐形罩的一側外部安裝固定,所述電磁閥門管靠近轉軸的一側外部機構還包括密封板、驅動電機、驅動齒輪、齒環、刮掃板,所述環形收集槽靠近排出通道頂端開口端的一側內部貼合設置有弧形密封板,所述電磁閥門管靠近弧形密封板的一側內部貫穿轉動安裝有齒環,所述齒環的一側與弧形密封板的一側安裝固定,所述電磁閥門管的一側外部固定有驅動電機,且驅動電機的輸出端同軸固定有驅動齒輪,并且驅動齒輪的一側與齒環的一側嚙合連接,所述弧形密封板的一側設置有圓弧狀的刮掃板,且刮掃板的一側與過濾盤底端邊緣處一側貼合。
進一步地,所述刷除機構包括集氣筒、活塞桿、單向進氣閥門管、限位鐵桿和復位彈簧,所述集氣筒為圓弧狀設置,且集氣筒通過支架固定在安裝座靠近圓環的頂端一側外部,所述集氣筒的內部貫穿滑動安裝有弧形狀活塞桿,所述活塞桿的一側貫穿端縱向貫穿滑動卡合安裝有限位鐵桿,所述限位鐵桿的頂端一側與其中一個安裝架的一側外部貼合,所述集氣筒遠離限位鐵桿的一側外部導通安裝有單向進氣閥門管,所述限位鐵桿的一側外部套設安裝有復位彈簧。
進一步地,所述刷除機構還包括磁鐵塊、擠壓彈簧和單向排氣閥門管,所述活塞桿位于集氣筒內部的外表面套設連接有擠壓彈簧,所述收集桶靠近弧形齒條一的頂端一側通過支架固定有磁鐵塊,且磁鐵塊設置在所述限位鐵桿的旋轉移動軌跡上,以使得所述限位鐵桿移動旋轉至所述磁鐵塊頂端后限位鐵桿被磁鐵塊吸引下降移動,所述集氣筒遠離限位鐵桿的一側外部貫穿安裝有單向排氣閥門管。
進一步地,所述刷除機構還包括空腔盤、葉輪和噴液清掃桿,所述收集桶的頂端一側通過支架轉動安裝有弧形狀的噴液清掃桿,所述噴液清掃桿的一端外部設置有空腔盤,且空腔盤通過支架固定在收集桶的頂端一側,所述空腔盤的內部轉動安裝有葉輪,且葉輪的一側與噴液清掃桿的一側轉動端同軸固定,所述空腔盤的兩側內部對稱貫穿交錯設置有進氣口和排氣口,且進氣口的輸入端與單向排氣閥門管的輸出端導通安裝。
本發明還提供一種亞麻籽油低溫壓榨裝置及其生產工藝,包括如下步驟:
步驟S1、首先將破碎脫皮處理后的亞麻籽均勻?qū)氲降蜏乩湔ハ涞膬?nèi)部進行低溫榨??;
步驟S2、低溫榨取后的亞麻籽油排入低溫冷榨箱底端的電磁閥門管內部,通過電磁閥門管內部的除渣機構將榨取后的亞麻籽油進行初步的大雜質過濾;
步驟S3、經過除渣機構初步過濾后的亞麻籽油通過電磁閥門管進入到底端其中一個錐形罩內部,通過錐形罩內部的圓盤濾膜片對亞麻籽油進行二次細膩過濾;
步驟S4、當其中一個圓盤濾膜片對亞麻籽油細膩過濾一段時間后,可通過濾膜切換機構啟動,以此自動對電磁閥門管底端的錐形罩和圓盤濾膜片進行旋轉切換傾倒處理;
步驟S5、同時濾膜切換機構啟動對錐形罩和圓盤濾膜片進行旋轉切換時會觸發刷除機構同步運行,以此對脫離電磁閥門管底端堵塞的圓盤濾膜片表面進行雜質刮除清堵處理。
與現有技術相比,本發明的有益效果是:
1.當一個圓盤濾膜片使用一定時間后,通過氣缸的伸縮工作,使得轉軸帶動安裝架和圓環以及側邊錐形罩進行自動旋轉切換,從而自動對電磁閥門管底端對應的圓盤濾膜片進行切換使用,無需人工拆裝更換,大大減少了裝置停止運行等待時間,提高整體工作效率,同時轉軸在帶動錐形罩和圓盤濾膜片進行旋轉切換時,配合齒輪桿和弧形齒條一的設置,使得需要清理的錐形罩和圓盤濾膜片在旋轉切換至收集桶頂端時會自動進行上下端翻轉,使得圓盤濾膜片頂端過濾面朝向收集桶頂端,使得圓盤濾膜片頂端過濾面堵塞攔截的一些雜質物會自動滴落到收集桶的內部進行清理收集,也便于后期噴液清掃桿旋轉對圓盤濾膜片頂端過濾面進行刷洗,同時雜質會隨著自身重力掉落進收集桶內部,整體使用效果好;
2.當轉軸帶動安裝架和錐形罩旋轉切換時,其中一個安裝架會帶動一側抵觸的限位鐵桿同步移動,使得限位鐵桿拉動活塞桿在集氣筒內部進行移動,配合單向進氣閥門管的導通,以此將外界氣體抽入集氣筒內部,當轉軸帶動錐形罩和圓盤濾膜片切換完成后,此時限位鐵桿會與磁鐵塊對應,磁鐵塊吸引限位鐵桿下降,限位鐵桿不再對限位鐵桿抵觸,此時擠壓彈簧帶動活塞桿快速回彈將集氣筒內部原先抽入的氣體擠壓進空腔盤內部,使得葉輪帶動噴液清掃桿旋轉,以此對堵塞的圓盤濾膜片頂端過濾面進行自動旋轉刷洗,無需人工拆裝清洗,整體使用效果好,便捷性高;
3.通過低溫冷榨箱冷榨后的亞麻籽油進入到電磁閥門管內部時,此時會被過濾盤進行初步的大雜質過濾,保證整體過濾效果,降低底端圓盤濾膜片的切換清洗頻率,通過過濾盤的錐形狀設置,使得過濾盤上過濾的雜質不易粘附在過濾盤的過濾面上,會自動滑落至底端側邊的環形收集槽內部,當裝置使用結束后,可通過齒環帶動和刮掃板旋轉,以此將環形收集槽內部堆積的雜質一并刮入排出通道的內部,之后集中收集在收集桶內部,整體使用效果好,清理便捷。
附圖說明
圖1為本發明低溫壓榨裝置結構示意圖;
圖1
圖2為本發明除渣機構與低溫冷榨箱安裝局部剖視立體結構示意圖;
圖2
圖3為本發明排出通道與環形收集槽安裝局部剖視立體結構示意圖;
圖3
圖4為本發明濾膜切換機構與安裝座安裝立體結構示意圖;
圖4
圖5為本發明圖4中A處放大結構示意圖;
圖5
圖6為本發明錐形罩與圓盤濾膜片安裝局部剖視立體結構示意圖;
圖6
圖7為本發明轉軸帶動安裝架旋轉演示俯視示意圖;
圖7
圖8為本發明抵觸桿與齒輪桿抵觸配合安裝立體結構示意圖;
圖8
圖9為本發明刷除機構與安裝座安裝立體結構示意圖;
圖9
圖10為本發明集氣筒與活塞桿安裝局部剖視立體結構示意圖;
圖10
圖11為本發明圖10中B處放大結構示意圖;
圖11

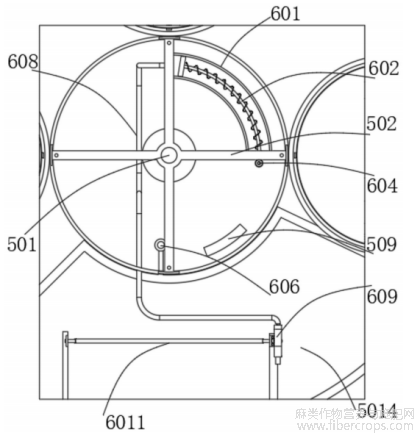

圖12為本發明收集桶與噴液清掃桿安裝俯視結構示意圖;
圖12
圖13為本發明空腔盤與葉輪安裝局部剖視立體結構示意圖。
圖13
圖中:1、安裝座;2、低溫冷榨箱;3、電磁閥門管;4、除渣機構;401、過濾盤;402、環形收集槽;403、排出通道;404、密封板;405、驅動電機;406、驅動齒輪;407、齒環;408、刮掃板;5、濾膜切換機構;501、轉軸;502、安裝架;503、圓環;504、錐形罩;505、限位架;506、圓盤濾膜片;507、齒輪桿;508、弧形齒條一;509、弧形齒條二;5010、固定架;5011、氣缸;5012、限位齒條;5013、棘輪;5014、收集桶;5015、抵觸桿;5016、抵觸孔;5017、壓縮彈簧;6、刷除機構;601、集氣筒;602、活塞桿;603、單向進氣閥門管;604、限位鐵桿;605、復位彈簧;606、磁鐵塊;607、擠壓彈簧;608、單向排氣閥門管;609、空腔盤;6010、葉輪;6011、噴液清掃桿。
具體實施方式
下面將結合本發明實施例中的附圖,對本發明實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本發明一部分實施例,而不是全部的實施例。基于本發明中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本發明保護的范圍。
請參閱圖1-13,本發明提供一種技術方案:一種亞麻籽油低溫壓榨裝置,包括安裝座1,安裝座1的頂端一側通過支架固定有低溫冷榨箱2,低溫冷榨箱2的底端輸出端導通安裝有電磁閥門管3;除渣機構4,除渣機構4設于電磁閥門管3的內部;濾膜切換機構5,濾膜切換機構5設于安裝座1的頂端一側外部;濾膜切換機構5包括轉軸501、錐形罩504和圓盤濾膜片506,轉軸501縱向轉動安裝在安裝座1的頂端一側外部,轉軸501的外部等角度環繞設置有若干個錐形罩504,錐形罩504的內部均設有圓盤濾膜片506;刷除機構6,刷除機構6設于安裝座1靠近轉軸501的頂端一側。
在本實施例中亞麻籽油低溫壓榨裝置主要包括低溫冷榨箱2、電磁閥門管3、除渣機構4、濾膜切換機構5和刷除機構6,其中本方案提供的亞麻籽油低溫壓榨裝置在實際使用時,首先將破碎脫皮處理后的亞麻籽均勻?qū)氲浆F(xiàn)有技術構成的低溫冷榨箱2的內部進行低溫榨取,當?shù)蜏卣ト『蟮膩喡樽延团湃氲蜏乩湔ハ?底端的電磁閥門管3內部時,通過電磁閥門管3內部的除渣機構4將榨取后的亞麻籽油進行初步的大雜質過濾,經過除渣機構4初步過濾后的亞麻籽油通過電磁閥門管3進入到底端其中一個錐形罩504內部,通過錐形罩504內部的圓盤濾膜片506對亞麻籽油進行二次細膩過濾,當其中一個圓盤濾膜片506對亞麻籽油細膩過濾一段時間后,可通過濾膜切換機構5啟動,以此自動對電磁閥門管3底端的錐形罩504和圓盤濾膜片506進行旋轉切換傾倒處理,無需人工拆裝更換,大大減少了裝置停止運行等待時間,提高整體工作效率,同時濾膜切換機構5啟動對錐形罩504和圓盤濾膜片506進行旋轉切換時會觸發刷除機構6同步運行,以此對脫離電磁閥門管3底端堵塞的圓盤濾膜片506表面進行雜質刮除清堵處理,無需人工對圓盤濾膜片506進行拆裝清洗,整體使用效果好,便捷性高。
在一些實施例中,濾膜切換機構5還包括安裝架502、圓環503、限位架505、齒輪桿507和固定架5010,轉軸501靠近錐形罩504的一側外部均橫向固定有安裝架502,且安裝架502遠離轉軸501的一端外部之間套設固定有圓環503,圓環503靠近錐形罩504的頂端一側均通過轉動座貫穿轉動安裝有齒輪桿507,齒輪桿507的一端與對應側錐形罩504的一側外部安裝固定,電磁閥門管3靠近轉軸501的一側外部橫向固定有固定架5010,錐形罩504的內部均固定有限位架505,且圓盤濾膜片506貼合固定在限位架505的一側外部;濾膜切換機構5還包括弧形齒條一508、弧形齒條二509、氣缸5011、限位齒條5012、棘輪5013和收集桶5014,安裝座1的頂端一側放置有收集桶5014,圓環503靠近收集桶5014的頂端外部對稱設置有弧形齒條一508和弧形齒條二509,弧形齒條一508和弧形齒條二509均通過支架固定在固定架5010的底端一側外部,轉軸501的頂端轉動貫穿安裝在固定架5010的頂端一側外部,且轉軸501的頂端貫穿端安裝有棘輪5013,固定架5010的頂端一側安裝有氣缸5011,且氣缸5011的輸出端固定有限位齒條5012,并且限位齒條5012的一側與棘輪5013的一側嚙合連接。
結合圖4、圖5、圖6和圖7所示,當電磁閥門管3底端輸出端的一個圓盤濾膜片506使用一定時間后,其頂端的過濾面會被雜質堆積堵塞,影響后續過濾效果,此時通過啟動氣缸5011帶動限位齒條5012伸出,限位齒條5012在伸出時會帶動一側嚙合的棘輪5013旋轉,以此帶動底端的轉軸501整體旋轉一定角度,同時電磁閥門管3短時間自動控制關閉,同時通過棘輪5013的設置,使得氣缸5011帶動限位齒條5012伸出后回收時不會帶動轉軸501旋轉,保證轉軸501單向旋轉切換。
當轉軸501轉動時會帶動安裝架502和圓環503以及側邊錐形罩504進行自動旋轉切換,從而自動對電磁閥門管3底端對應的錐形罩504和圓盤濾膜片506進行切換使用,將堵塞的圓盤濾膜片506切換遠離電磁閥門管3底端,將新的圓盤濾膜片506切換靠近電磁閥門管3底端,切換完成后電磁閥門管3自動打開,使得無需人工拆裝更換,大大減少了裝置停止運行等待時間,提高整體工作效率。
同時轉軸501在帶動錐形罩504和圓盤濾膜片506進行旋轉切換時,配合齒輪桿507的設置,使得堵塞的圓盤濾膜片506以及其外部的錐形罩504在旋轉脫離電磁閥門管3底端后,該錐形罩504一側的齒輪桿507會與弧形齒條一508嚙合,隨著錐形罩504和圓盤濾膜片506的繼續旋轉,使得齒輪桿507帶動堵塞的圓盤濾膜片506以及其外側的錐形罩504整體旋轉180度,此時圓盤濾膜片506頂端堵塞過濾面朝向收集桶5014頂端,使得圓盤濾膜片506頂端過濾面堵塞攔截的一些雜質物會自動滴落到收集桶5014的內部進行清理收集,也便于后期噴液清掃桿6011旋轉對圓盤濾膜片506頂端過濾面進行刷洗,同時雜質會隨著自身重力掉落進收集桶5014內部,整體使用效果好。
當堵塞的圓盤濾膜片506清堵結束旋轉脫離收集桶5014頂端后,此時該圓盤濾膜片506外側錐形罩504一側的齒輪桿507會與弧形齒條二509嚙合,使得齒輪桿507帶動清理好的圓盤濾膜片506整體再次旋轉180度進行復位,便于后期圓盤濾膜片506的過濾面能夠再次旋轉對位至電磁閥門管3的輸出端底端,整體使用效果好。
在一些實施例中,濾膜切換機構5還包括抵觸桿5015、抵觸孔5016和壓縮彈簧5017,齒輪桿507的一側中間位置均貫穿導通設置有抵觸孔5016,安裝架502靠近抵觸孔5016的一側內部縱向貫穿滑動卡合安裝有抵觸桿5015,且抵觸桿5015的一端抵觸在抵觸孔5016的一側內部邊緣處,抵觸桿5015的底端與安裝架502的底端一側之間均套設連接有壓縮彈簧5017。
結合圖7和圖8所示,當錐形罩504一側的齒輪桿507與弧形齒條一508和弧形齒條二509嚙合帶動錐形罩504旋轉時,此時齒輪桿507會擠壓底端的抵觸桿5015,使得抵觸桿5015受力下降脫離抵觸孔5016一側內部,當旋轉到位后,此時抵觸桿5015會隨著壓縮彈簧5017的回彈抵觸進抵觸孔5016的另一側內部,以此對齒輪桿507和側邊錐形罩504的旋轉位置進行輔助定位,確保錐形罩504旋轉后的穩定性,防止錐形罩504擺動旋轉,保證裝置運行穩定。
在一些實施例中,除渣機構4包括過濾盤401、環形收集槽402和排出通道403,過濾盤401固定在電磁閥門管3的內部,且過濾盤401為圓錐狀設置,電磁閥門管3位于過濾盤401底端邊緣處的內部嵌入式設置有環形收集槽402,且環形收集槽402與電磁閥門管3的底端內部之間均等角度環繞貫穿設置有過濾孔,環形收集槽402靠近收集桶5014的底端一側內部縱向?qū)ㄘ灤┰O(shè)置有排出通道403;除渣機構4還包括密封板404、驅動電機405、驅動齒輪406、齒環407、刮掃板408,環形收集槽402靠近排出通道403頂端開口端的一側內部貼合設置有弧形密封板404,電磁閥門管3靠近弧形密封板404的一側內部貫穿轉動安裝有齒環407,齒環407的一側與弧形密封板404的一側安裝固定,電磁閥門管3的一側外部固定有驅動電機405,且驅動電機405的輸出端同軸固定有驅動齒輪406,并且驅動齒輪406的一側與齒環407的一側嚙合連接,弧形密封板404的一側設置有圓弧狀的刮掃板408,且刮掃板408的一側與過濾盤401底端邊緣處一側貼合。
結合圖1、圖2和圖3所示,當?shù)蜏卣ト『蟮膩喡樽延团湃氲蜏乩湔ハ?底端的電磁閥門管3內部時,此時通過電磁閥門管3內部的過濾盤401對榨取后的亞麻籽油進行初步的大雜質過濾,保證整體過濾效果,降低底端圓盤濾膜片506的切換清洗頻率。
同時通過過濾盤401的錐形狀設置,使得過濾盤401上過濾的雜質不易粘附在過濾盤401的過濾面上,會自動滑落至底端側邊的環形收集槽402內部。
當裝置使用結束后,此時可通過啟動一側驅動電機405,通過驅動電機405輸出軸轉動帶動頂端驅動齒輪406旋轉,以此帶動一側嚙合的齒環407進行旋轉,齒環407旋轉時帶動一側固定的密封板404和刮掃板408在環形收集槽402內部進行旋轉,當密封板404旋轉一定角度后,此時密封板404會將排出通道403與環形收集槽402內部之間的開口打開,之后密封板404和刮掃板408繼續旋轉,以此將環形收集槽402內部堆積的雜質通過打開的開口刮入排出通道403的內部,之后掉落至收集桶5014內部進行集中收集,整體清理使用效果好,操作便捷。
同時通過刮掃板408的弧形設置以及刮掃板408一側與過濾盤401外壁的貼合設置,從而能夠?qū)⑦^濾盤401外壁殘留的少量雜質一并攜帶刮落至排出通道403的內部。
在一些實施例中,刷除機構6包括集氣筒601、活塞桿602、單向進氣閥門管603、限位鐵桿604和復位彈簧605,集氣筒601為圓弧狀設置,且集氣筒601通過支架固定在安裝座1靠近圓環503的頂端一側外部,集氣筒601的內部貫穿滑動安裝有弧形狀活塞桿602,活塞桿602的一側貫穿端縱向貫穿滑動卡合安裝有限位鐵桿604,限位鐵桿604的頂端一側與其中一個安裝架502的一側外部貼合,集氣筒601遠離限位鐵桿604的一側外部導通安裝有單向進氣閥門管603,限位鐵桿604的一側外部套設安裝有復位彈簧605;刷除機構6還包括磁鐵塊606、擠壓彈簧607和單向排氣閥門管608,活塞桿602位于集氣筒601內部的外表面套設連接有擠壓彈簧607,收集桶5014靠近弧形齒條一508的頂端一側通過支架固定有磁鐵塊606,且磁鐵塊606設置在限位鐵桿604的旋轉移動軌跡上,以使得限位鐵桿604移動旋轉至磁鐵塊606頂端后限位鐵桿604被磁鐵塊606吸引下降移動,集氣筒601遠離限位鐵桿604的一側外部貫穿安裝有單向排氣閥門管608;刷除機構6還包括空腔盤609、葉輪6010和噴液清掃桿6011,收集桶5014的頂端一側通過支架轉動安裝有弧形狀的噴液清掃桿6011,噴液清掃桿6011的一端外部設置有空腔盤609,且空腔盤609通過支架固定在收集桶5014的頂端一側,空腔盤609的內部轉動安裝有葉輪6010,且葉輪6010的一側與噴液清掃桿6011的一側轉動端同軸固定,空腔盤609的兩側內部對稱貫穿交錯設置有進氣口和排氣口,且進氣口的輸入端與單向排氣閥門管608的輸出端導通安裝。
結合圖9、圖10、圖11、圖12和圖13所示,當轉軸501帶動安裝架502和錐形罩504旋轉切換時,此時其中一個安裝架502會帶動一側抵觸的限位鐵桿604同步移動,使得限位鐵桿604拉動活塞桿602在集氣筒601內部進行移動,配合單向進氣閥門管603的導通,以此將外界氣體自動抽入集氣筒601內部,當轉軸501帶動錐形罩504和圓盤濾膜片506切換完成且堵塞的圓盤濾膜片506過濾面旋轉切換至收集桶5014頂端后,此時限位鐵桿604會與磁鐵塊606對應,磁鐵塊606吸引限位鐵桿604下降,限位鐵桿604不再對限位鐵桿604抵觸,此時擠壓彈簧607帶動活塞桿602快速回彈將集氣筒601內部原先抽入的氣體擠壓進空腔盤609內部,使得葉輪6010帶動噴液清掃桿6011旋轉,同時將噴液清掃桿6011另一端現有的轉動密封接頭與外接清洗液管接通,使得噴液清掃桿6011能夠邊旋轉邊通過現有控制箱進行噴液,以此對堵塞的圓盤濾膜片506頂端過濾面進行自動旋轉刷洗,無需人工拆裝清洗,整體使清洗效果好,便捷性高,同時該處的噴液清掃桿6011為現有常規結構,就是在現有的清掃桿的內部開設通道以及側壁上導通開設排水孔,便于對清洗液進行導流和排出。
當擠壓彈簧607帶動活塞桿602以及限位鐵桿604快速回彈復位移動一定距離后,此時限位鐵桿604與磁鐵塊606脫離,此時配合復位彈簧605的回彈,從而使得限位鐵桿604再次伸出,使得活塞桿602回彈復位后,此時限位鐵桿604的頂端會抵觸在另一個安裝架502的一側外部,保證后續安裝架502再次旋轉切換時能夠再次帶動限位鐵桿604同步旋轉移動,保證整體運行連貫穩定性,保證使用效果。
本發明還提供一種亞麻籽油低溫壓榨裝置及其生產工藝,包括如下步驟:
步驟S1、首先將破碎脫皮處理后的亞麻籽均勻?qū)氲降蜏乩湔ハ?的內部進行低溫榨?。?/font>
步驟S2、低溫榨取后的亞麻籽油排入低溫冷榨箱2底端的電磁閥門管3內部,通過電磁閥門管3內部的除渣機構4將榨取后的亞麻籽油進行初步的大雜質過濾;
步驟S3、經過除渣機構4初步過濾后的亞麻籽油通過電磁閥門管3進入到底端其中一個錐形罩504內部,通過錐形罩504內部的圓盤濾膜片506對亞麻籽油進行二次細膩過濾;
步驟S4、當其中一個圓盤濾膜片506對亞麻籽油細膩過濾一段時間后,可通過濾膜切換機構5啟動,以此自動對電磁閥門管3底端的錐形罩504和圓盤濾膜片506進行旋轉切換傾倒處理;
步驟S5、同時濾膜切換機構5啟動對錐形罩504和圓盤濾膜片506進行旋轉切換時會觸發刷除機構6同步運行,以此對脫離電磁閥門管3底端堵塞的圓盤濾膜片506表面進行雜質刮除清堵處理。
本發明使用到的標準零件均可以從市場上購買,異形件根據說明書的和附圖的記載均可以進行訂制,各個零件的具體連接方式均采用現有技術中成熟的螺栓、鉚釘、焊接等常規手段,機械、零件和設備均采用現有技術中,常規的型號,加上電路連接采用現有技術中常規的連接方式,在此不再詳述,本說明書中未作詳細描述的內容屬于本領域?qū)I(yè)技術人員公知的現有技術。
盡管已經示出和描述了本發明的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本發明的范圍由所附權利要求及其等同物限定。
文章摘自國家發明專利,一種亞麻籽油低溫壓榨裝置及其生產工藝;發明人:潘明華,劉文,梁文罕,李鳳英;申請?zhí)枺?/font>202410617713.6;申請日:2024.05.17
