摘  要：本發明公開了一種劍麻織機的穿緯機械傳動結構，驅動主軸端部均依次固定傳動齒輪A和偏心設置的偏心輪，傳動齒輪A與劍麻織機的送經裝置和卷布裝置分別傳動，打緯擺軸端部對應于偏心輪設有扇形齒，扇形齒與固定于打緯擺軸的擺架A擺動連接，扇形齒通過擺壁與偏心輪傳動連接，扇形齒頂部與橫向水平軸A傳動連接，橫向水平軸A與縱向水平軸傳動連接，縱向水平軸固定有送緯齒輪，送緯齒輪與劍桿尾端的劍帶傳動連接。從上述結構可知，本發明的劍麻織機的穿緯機械傳動結構，驅動主軸與劍麻織機的穿緯各運動部件通過機械結構傳動連接，保證劍麻織機的劍桿穿緯動作與劍麻織機其余運動部件的動作節奏能夠配合一致，保證劍麻織機的正常運行。

技術要點

1.劍麻織機的穿緯機械傳動結構，其特征在于：包括橫向水平設置的驅動主軸（1）和打緯擺軸（5），所述驅動主軸（1）兩端的端部均沿著由端部至中間的方向分別依次固定設有同軸心設置的傳動齒輪A（2）和偏心設置的偏心輪（3），所述傳動齒輪A（2）與劍麻織機的送經裝置和卷布裝置分別傳動，所述打緯擺軸（5）兩端的端部對應于偏心輪（3）設有扇形齒（8），所述扇形齒（8）與固定于打緯擺軸（5）的擺架A（7）擺動連接，所述扇形齒（8）通過擺壁（11）與偏心輪（3）傳動連接，所述扇形齒（8）頂部與橫向水平軸A（21）一端同軸心固定所設的傳動齒輪B（14）傳動連接，所述橫向水平軸A（21）的另一端與縱向水平軸（22）的一端傳動連接，所述縱向水平軸（22）的另一端同軸心固定有送緯齒輪（15），所述送緯齒輪（15）分別與織機對應端的劍桿（32）尾端所固定的劍帶（31）傳動連接，所述劍帶（31）沿著延伸方向均勻分布有多個齒孔（33），所述齒孔（33）與送緯齒輪（15）的齒匹配，所述扇形齒（8）與傳動齒輪B（14）的傳動比小于1，所述橫向水平軸A（21）與縱向水平軸（22）的傳動比小于1，所述橫向水平軸A（21）和縱向水平軸（22）轉動連接于傳動箱，所述傳動箱通過連接架A（27）與擺架A（7）固定。

2.如權利要求1所述的劍麻織機的穿緯機械傳動結構，其特征在于：所述擺臂（11）通過套環（12）與偏心輪（3）轉動連接，所述擺臂（11）通過擺動軸C（26）與扇形齒（8）擺動連接，所述擺動軸C（26）穿設于扇形齒（8）所設的弧形通孔（42）內、并且擺動軸C（26）沿著弧形通孔（42）內移動。

3.如權利要求1所述的劍麻織機的穿緯機械傳動結構，其特征在于：所述扇形齒（8）的底端通過擺動軸B（25）與擺架A（7）擺動連接。

4.如權利要求1所述的劍麻織機的穿緯機械傳動結構，其特征在于：所述擺架（7）底部通過固定套B（43）與打緯擺軸（5）固定連接。

5.如權利要求4所述的劍麻織機的穿緯機械傳動結構，其特征在于：所述擺架（7）底部通過連接架B（44）與固定套B（43）固定連接。

6.如權利要求1所述的劍麻織機的穿緯機械傳動結構，其特征在于：所述橫向水平軸A（21）端部同軸心所設的錐型齒A（23）與縱向水平軸（22）端部同軸心所設的錐型齒B（24）傳動連接，所述錐型齒A（23）與錐型齒B（24）的傳動比小于1，所述錐型齒B（24）的直徑小于送緯齒輪（15）的直徑。

7 .如權利要求1所述的劍麻織機的穿緯機械傳動結構，其特征在于：對應于驅動主軸（1）其中一端的橫向水平軸A（21）與橫向水平軸B（35）單向傳動連接，所述橫向水平軸B（35）同軸心固定有緯線儲備輥（34），所述橫向水平軸B（35）位于橫向水平軸A（21）遠離織機的一端。

8.如權利要求7所述的劍麻織機的穿緯機械傳動結構，其特征在于：所述傳動箱還轉動連接有橫向水平軸C（36），所述橫向水平軸C（36）通過錐型齒C（37）與錐型齒B（24）傳動連接，所述橫向水平軸C（36）與橫向水平軸B（35）單向傳動。

9.如權利要求8所述的劍麻織機的穿緯機械傳動結構，其特征在于：所述橫向水平軸C（36）面向橫向水平軸B（35）的一端通過單向離合器A與橫向水平軸D（38）單向傳動，所述橫向水平軸D（38）與傳動箱轉動連接，所述橫向水平軸B（35）面向橫向水平軸C（36）的一端通過單向離合器B與橫向水平軸E（39）單向傳動，所述單向離合器A的單向傳動方向和單向離合器B的單向傳動方向相同，所述橫向水平軸D（38）與橫向水平軸E（39）傳動連接。

10.如權利要求1所述的劍麻織機的穿緯機械傳動結構，其特征在于：所述驅動主軸（1）的兩端還分別同軸心固定有傳動鏈輪A（4），所述傳動鏈輪A（4）分別位于對應端偏心輪（3）背向傳動齒輪A（2）的一側，所述打緯擺軸（5）的兩端對應于傳動鏈輪A（4）還轉動連接有傳動鏈輪B（6），所述傳動鏈輪B（6）通過傳動鏈（10）與傳動鏈輪A（4）傳動連接，所述傳動鏈輪B（6）背向扇形齒（8）的一側端面固定有凸輪（9），所述凸輪（9）的輪緣頂面與擺架B（13）的一端接觸，所述擺架B（13）通過擺動軸A（19）與固定于打緯擺軸（5）的固定套A（16）擺動連接，所述擺架B（13）的兩端分別擺動連接有擺桿A（17）和擺桿B（18），所述擺桿A（17）驅動劍帶限位桿進入或退出劍帶（31）的齒孔（33），所述擺桿B（18）驅動斷緯剪刀的開合。

技術領域

本發明涉及一種織機穿緯傳動結構的技術領域，具體涉及一種劍麻織機的穿緯機械傳動結構。

背景技術

劍桿織機是應用最為廣泛的無梭織機，它除了具有無梭織機高速、高自動化程度、高效能生產的特點外，其積極引緯方式具有很強的品種適應性，能適應各類紗線的引緯。隨著無梭織機取代有梭織機，劍桿織機將成為機織物的主要生產機種。

劍麻織機的經線緯線均是劍麻纖維，由于劍麻纖維的粗糙度相比于其它材質更粗糙，所以目前在穿緯線的時候都仍然采用的是傳統的有梭織機，利用梭子進行穿緯緯線與經線之間不會有相對滑動，而是光滑表面的梭子與經線進行相對滑動，從而摩擦力相對較小。但是梭子在劍麻織機的制造生產中，移動速度極快，有飛梭的隱患，而且一旦飛梭對于生產員工而言就有會有安全隱患。但是如果采用劍桿穿緯的話，由于劍桿是積極引緯的方式，即通過織機一端的送線劍桿將位于織機該端的緯線勾住后帶著緯線進入經線織口并送線移動至織機中部、此時織機另一端的接線劍桿正好同步移動至織機中部，然后接線劍桿勾住緯線后再將緯線穿出經線織口并移動至織機另一端，同時送線劍桿回到起始位置再次準備將緯線進行送線。這個過程中緯線與經線之間會有相對滑動，所產生的摩擦力會對劍

桿產生較大阻力。

另外，目前的劍桿織機的劍桿運動的驅動一般是獨立驅動或者是通過電子繼電器與織機主電機進行電控聯動。以上驅動方式如果是針對于摩擦力相對較小的普通紗線進行穿緯時，仍可以通過調節獨立驅動裝置的動作時間和間隔時間或者是調節電控電路來保證劍桿穿緯的動作與織機其余動作的配合。但是由于劍麻纖維表面的粗糙度，會導致劍桿穿緯時無法在既定時間進行既定動作，從而造成織機效率降低、甚至造成斷緯，嚴重的話還會損壞緯紗剪刀，甚至造成打斷劍帶、損壞劍頭。

因此如何能夠使劍麻織機也能夠?qū)崿F(xiàn)劍桿穿緯，是本領域技術人員急需解決的技術問題。

發明內容

本發明的目的在于：克服現有技術的不足，提供了一種劍麻織機的穿緯機械傳動結構，驅動主軸與劍麻織機的穿緯所需要各運動部件通過機械結構進行傳動連接，從而保證劍麻織機的劍桿穿緯動作與劍麻織機其余運動部件的動作節奏能夠配合一致，進而保證了劍麻織機的正常運行。

本發明所采取的技術方案是：

劍麻織機的穿緯機械傳動結構，包括橫向水平設置的驅動主軸和打緯擺軸，所述驅動主軸兩端的端部均沿著由端部至中間的方向分別依次固定設有同軸心設置的傳動齒輪A和偏心設置的偏心輪，所述傳動齒輪A與劍麻織機的送經裝置和卷布裝置分別傳動，所述打緯擺軸兩端的端部對應于偏心輪設有扇形齒，所述扇形齒與固定于打緯擺軸的擺架A擺動連接，所述扇形齒通過擺壁與偏心輪傳動連接，所述扇形齒頂部與橫向水平軸A一端同軸心固定所設的傳動齒輪B傳動連接，所述橫向水平軸A的另一端與縱向水平軸的一端傳動連接，所述縱向水平軸的另一端同軸心固定有送緯齒輪，所述送緯齒輪分別與織機對應端的劍桿尾端所固定的劍帶傳動連接，所述劍帶沿著延伸方向均勻分布有多個齒孔，所述齒孔與送緯齒輪的齒匹配，所述扇形齒與傳動齒輪B的傳動比小于1，所述橫向水平軸A與縱向水平軸的傳動比小于1，所述橫向水平軸A和縱向水平軸轉動連接于傳動箱，所述傳動箱通過連接架A與擺架A固定。

本發明更進一步改進方案是，所述擺臂通過套環與偏心輪轉動連接，所述擺臂通過擺動軸C與扇形齒擺動連接，所述擺動軸C穿設于扇形齒所設的弧形通孔內、并且擺動軸C沿著弧形通孔內移動。

本發明更進一步改進方案是，所述扇形齒的底端通過擺動軸B與擺架A擺動連接。

本發明更進一步改進方案是，所述擺架底部通過固定套B與打緯擺軸固定連接。

本發明更進一步改進方案是，所述擺架底部通過連接架B與固定套B固定連接。

本發明更進一步改進方案是，所述橫向水平軸A端部同軸心所設的錐型齒A與縱向

水平軸端部同軸心所設的錐型齒B傳動連接，所述錐型齒A與錐型齒B的傳動比小于1，所述錐型齒B的直徑小于送緯齒輪的直徑。

本發明更進一步改進方案是，對應于驅動主軸其中一端的橫向水平軸A與橫向水平軸B單向傳動連接，所述橫向水平軸B同軸心固定有緯線儲備輥，所述橫向水平軸B位于橫向水平軸A遠離織機的一端。

本發明更進一步改進方案是，所述傳動箱還轉動連接有橫向水平軸C，所述橫向水平軸C通過錐型齒C與錐型齒B傳動連接，所述橫向水平軸C與橫向水平軸B單向傳動。

本發明更進一步改進方案是，所述橫向水平軸C面向橫向水平軸B的一端通過單向離合器A與橫向水平軸D單向傳動，所述橫向水平軸D與傳動箱轉動連接，所述橫向水平軸B面向橫向水平軸C的一端通過單向離合器B與橫向水平軸E單向傳動，所述單向離合器A的單向傳動方向和單向離合器B的單向傳動方向相同，所述橫向水平軸D與橫向水平軸E傳動連接。

本發明更進一步改進方案是，所述橫向水平軸D面向橫向水平軸E的一端同軸心固定設有傳動輪A，所述橫向水平軸E面向橫向水平軸D的一端同軸心固定設有傳動輪B，所述傳動輪A與傳動輪B傳動連接。

本發明更進一步改進方案是，所述驅動主軸的兩端還分別同軸心固定有傳動鏈輪A，所述傳動鏈輪A分別位于對應端偏心輪背向傳動齒輪A的一側，所述打緯擺軸的兩端對應于傳動鏈輪A還轉動連接有傳動鏈輪B，所述傳動鏈輪B通過傳動鏈與傳動鏈輪A傳動連接，所述傳動鏈輪B背向扇形齒的一側端面固定有凸輪，所述凸輪的輪緣頂面與擺架B的一端接觸，所述擺架B通過擺動軸A與固定于打緯擺軸的固定套A擺動連接，所述擺架B的兩端分別擺動連接有擺桿A和擺桿B，所述擺桿A驅動劍帶限位桿進入或退出劍帶的齒孔，所述擺桿B驅動斷緯剪刀的開合。

本發明更進一步改進方案是，所述扇形齒的頂部可拆卸地固定連接有匹配的弧形齒條，所述弧形齒條的材質為尼龍。本發明更進一步改進方案是，所述傳動齒輪A的外側邊沿同軸心固定有齒圈，所述齒圈的材質為尼龍。

本發明更進一步改進方案是，所述驅動主軸上、位于傳動鏈輪A與偏心輪之間以及偏心輪與傳動齒輪A之間分別套置固定有軸套A和軸套B，所述驅動主軸上、位于傳動齒輪A背向偏心輪的一側固定有鎖緊套。

本發明的有益效果在于：

本發明的劍麻織機的穿緯機械傳動結構，使驅動主軸與劍麻織機的穿緯所需要各運動部件通過機械結構進行傳動連接，傳動裝置可以保證穿緯機械結構足夠的扭矩帶動穿緯裝置按照既定工作節奏進行穿緯，從而保證劍麻織機的劍桿穿緯動作與劍麻織機其余運動部件的動作節奏能夠配合一致，進而保證了劍麻織機的正常運行。

附圖說明

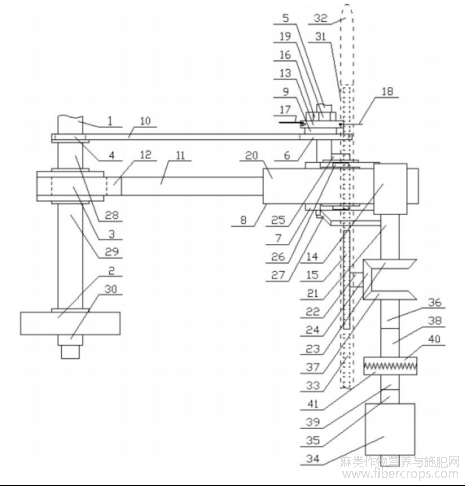

圖1為本發明的傳動結構俯視示意圖。

圖1

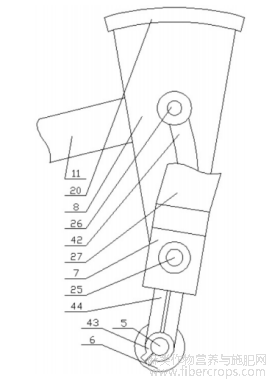

圖2為打緯擺軸與扇形齒連接結構的側視示意圖。

圖2

具體實施方式

結合圖1和圖2可知，劍麻織機的穿緯機械傳動結構，劍麻織機的穿緯機械傳動結構，包括橫向水平設置的驅動主軸1和打緯擺軸5，所述驅動主軸1兩端的端部均沿著由端部至中間的方向分別依次固定設有同軸心設置的傳動齒輪A2和偏心設置的偏心輪3，所述傳動齒輪A2與劍麻織機的送經裝置和卷布裝置分別傳動，所述打緯擺軸5兩端的端部對應于偏心輪3設有扇形齒8，所述扇形齒8與固定于打緯擺軸5的擺架A7擺動連接，所述扇形齒8通過擺壁11與偏心輪3傳動連接，所述扇形齒8頂部與橫向水平軸A21一端同軸心固定所設的傳動齒輪B14傳動連接，所述橫向水平軸A21的另一端與縱向水平軸22的一端傳動連接，所述縱向水平軸22的另一端同軸心固定有送緯齒輪15，所述送緯齒輪15分別與織機對應端的劍桿32尾端所固定的劍帶31傳動連接，所述劍帶31沿著延伸方向均勻分布有多個齒孔33，所述齒孔33與送緯齒輪15的齒匹配，所述扇形齒8與傳動齒輪B14的傳動比小于1，所述橫向水平軸A21與縱向水平軸22的傳動比小于1，所述橫向水平軸A21和縱向水平軸22轉動連接于傳動箱，所述傳動箱通過連接架A27與擺架A7固定。

所述擺臂11通過套環12與偏心輪3轉動連接，所述擺臂11通過擺動軸C26與扇形齒8擺動連接，所述擺動軸C26穿設于扇形齒8所設的弧形通孔42內、并且擺動軸C26沿著弧形通孔42內移動。

所述扇形齒8的底端通過擺動軸B25與擺架A7擺動連接。

所述擺架7底部通過固定套B43與打緯擺軸5固定連接。

所述擺架7底部通過連接架B44與固定套B43固定連接。

所述橫向水平軸A21端部同軸心所設的錐型齒A23與縱向水平軸22端部同軸心所設的錐型齒B24傳動連接，所述錐型齒A23與錐型齒B24的傳動比小于1，所述錐型齒B24的直徑小于送緯齒輪15的直徑。

對應于驅動主軸1其中一端的橫向水平軸A21與橫向水平軸B35單向傳動連接，所述橫向水平軸B35同軸心固定有緯線儲備輥34，所述橫向水平軸B35位于橫向水平軸A21遠離織機的一端。

所述傳動箱還轉動連接有橫向水平軸C36，所述橫向水平軸C36通過錐型齒C37與錐型齒B24傳動連接，所述橫向水平軸C36與橫向水平軸B35單向傳動。

所述橫向水平軸C36面向橫向水平軸B35的一端通過單向離合器A與橫向水平軸D38單向傳動，所述橫向水平軸D38與傳動箱轉動連接，所述橫向水平軸B35面向橫向水平軸C36的一端通過單向離合器B與橫向水平軸E39單向傳動，所述單向離合器A的單向傳動方向和單向離合器B的單向傳動方向相同，所述橫向水平軸D38與橫向水平軸E39傳動連接。

所述橫向水平軸D38面向橫向水平軸E39的一端同軸心固定設有傳動輪A40，所述橫向水平軸E39面向橫向水平軸D38的一端同軸心固定設有傳動輪B41，所述傳動輪A40與傳動輪B41傳動連接。

所述驅動主軸1的兩端還分別同軸心固定有傳動鏈輪A4，所述傳動鏈輪A4分別位于對應端偏心輪3背向傳動齒輪A2的一側，所述打緯擺軸5的兩端對應于傳動鏈輪A4還轉動連接有傳動鏈輪B6，所述傳動鏈輪B6通過傳動鏈10與傳動鏈輪A4傳動連接，所述傳動鏈輪B6背向扇形齒8的一側端面固定有凸輪9，所述凸輪9的輪緣頂面與擺架B13的一端接觸，所述擺架B13通過擺動軸A19與固定于打緯擺軸5的固定套A16擺動連接，所述擺架B13的兩端分別擺動連接有擺桿A17和擺桿B18，所述擺桿A17驅動劍帶限位桿進入或退出劍帶31的齒孔33，所述擺桿B18驅動斷緯剪刀的開合。

所述扇形齒8的頂部可拆卸地固定連接有匹配的弧形齒條20，所述弧形齒條20的材質為尼龍。

所述傳動齒輪A2的外側邊沿同軸心固定有齒圈，所述齒圈的材質為尼龍。

所述驅動主軸1上、位于傳動鏈輪A4與偏心輪3之間以及偏心輪3與傳動齒輪A2之間分別套置固定有軸套A28和軸套B29，所述驅動主軸1上、位于傳動齒輪A2背向偏心輪3的一側固定有鎖緊套30。

所述單向離合器A和單向離合器B采用與自行車飛輪與車軸連接的棘齒單向離合裝置相同的結構。

本申請使用時，驅動主軸1轉動，帶動傳動齒輪2、偏心輪3和傳動鏈輪A4同步轉動，傳動齒輪2帶動劍麻織機的送經裝置和卷布裝置分別轉動。偏心輪3的轉動帶動擺臂11擺動，擺臂11的擺動帶動扇形齒8的往復擺動；扇形齒8的往復擺動的同時帶動擺架A7繞打緯擺軸5往復擺動，進而使打緯擺軸5驅動織機的打緯裝置往復擺動進行打緯；另外，扇形齒8往復擺動時，與扇形齒8的弧形齒條20嚙合傳動的傳動齒輪B14正反轉動，從而使橫向水平軸A21帶動縱向水平軸22和橫向水平軸C36分別同時正反轉動，然后縱向水平軸驅動送緯齒輪15正反轉動，從而帶動織機對應端的劍帶31以及劍桿32做橫向伸出和退回的往復移動，進而將緯線穿入經線；通過單向離合器A和單向離合器B的傳動作用，從而使橫向水平軸C36的正反轉動過程中，其中一個轉向轉動時驅動橫向水平軸B35轉動，另一個轉向轉動時與橫向水平軸B35不傳動，從而使橫向水平軸B35可以帶動緯線儲備輥34轉動，進而便于緯線可以預先將大于等于織機穿緯所需的長度的緯線從緯線筒紗上繞卷至緯線處備輥34上，從而保證緯線穿緯時的順暢，有效避免穿緯時出現斷緯的情況。傳動鏈輪A4通過傳動鏈10帶動傳動鏈輪B6轉動，從而使帶動凸輪9轉動，凸輪9的轉動帶動擺架B13擺動，進而帶動擺桿A17驅動劍帶限位桿進入或退出劍帶31的齒孔33、擺桿B18驅動斷緯剪刀的開合。并且由于上述傳動完全通過機械傳動進行，從而可以實現織機的各部件動作節奏的一致性，進而保證了織機的正?？煽窟\(yùn)行。

文章摘自國家發明專利，劍麻織機的穿緯機械傳動結構，發明人：劉義濤,申請?zhí)?/font>：202410417103.1，申請日：2024.04.08
