摘  要：本發明公開了具有除雜整理功能的亞麻紗加工煮漂裝置，屬于亞麻紗加工設備領域，本發明包括固定架一和固定架二，固定架一位于固定架二一側，固定架二頂部固定安裝有下料機構，固定架一內部活動安裝有漂煮機構，固定架一遠離固定架二的一側固定安裝有進液管一、進液管二和控制面板；本發明是利用下料板的震動，有效提高亞麻紗的松散度，同時在亞麻紗漂煮的過程中，還利用移動板一和移動板二對亞麻紗進行周期性的擠壓和頂升，以此實現對亞麻紗內部膠質進行去除，同時使結團亞麻紗分散。



技術要點

1.具有除雜整理功能的亞麻紗加工煮漂裝置，包括固定架一(1)和固定架二(2)，其特征在于，所述固定架一(1)位于固定架二(2)一側，所述固定架二(2)頂部固定安裝有下料機構(3)，所述固定架一(1)內部活動安裝有漂煮機構(4)，所述固定架一(1)遠離固定架二(2)的一側固定安裝有進液管一(101)、進液管二(102)和控制面板(5)；

所述固定架一(1)內部活動安裝有轉動桿一(103)和轉動桿二(104)，所述轉動桿一(103)和轉動桿二(104)在固定架一(1)內部對稱設置，所述固定架一(1)頂部固定安裝有電機一(105)，所述電機一(105)輸出端與轉動桿一(103)頂部固定連接；

所述轉動桿一(103)上通過螺紋活動安裝有螺紋套筒一(106)，所述轉動桿二(104)上通過螺紋活動安裝有螺紋套筒二(107)，所述螺紋套筒一(106)固定連接有橫板一(108)，所述螺紋套筒二(107)上固定連接有橫板二(109)，所述橫板一(108)和橫板二(109)上均開設有通槽一(111)，所述橫板一(108)和橫板二(109)位于漂煮機構(4)下方。

2.根據權利要求1所述的具有除雜整理功能的亞麻紗加工煮漂裝置，其特征在于，所述轉動桿一(103)與轉動桿二(104)底部均貫穿固定架一(1)后與傳動輪(110)固定連接，所述傳動輪(110)之間通過皮帶傳動連接。

3.根據權利要求2所述的具有除雜整理功能的亞麻紗加工煮漂裝置，其特征在于，所述下料機構(3)包括料箱(301)和推板(302)，所述推板(302)活動安裝在料箱(301)中，所述料箱(301)底部開設有移動槽(303)，所述移動槽(303)中活動安裝有轉動桿三(304)，所述轉動桿三(304)上通過螺紋活動安裝有螺紋套筒三(305)，所述螺紋套筒三(305)頂部與推板(302)固定連接。

4.根據權利要求3所述的具有除雜整理功能的亞麻紗加工煮漂裝置，其特征在于，所述料箱(301)遠離固定架一(1)的一側固定安裝有電機二(306)，所述電機二(306)輸出端與轉動桿三(304)固定連接，所述轉動桿三(304)遠離電機二(306)的一端貫穿料箱(301)后固定連接有凸輪(307)。

5.根據權利要求4所述的具有除雜整理功能的亞麻紗加工煮漂裝置，其特征在于，所述料箱(301)靠近固定架一(1)的一側活動安裝有下料板(308)，所述下料板(308)一側通過轉軸一(309)與料箱(301)活動連接，所述下料板(308)遠離料箱(301)的一側通過彈簧與固定架一(1)活動連接，所述下料板(308)傾斜設置，傾斜方向由固定架二(2)向固定架一(1)傾斜，所述凸輪(307)與下料板(308)底部貼合。

6.根據權利要求1所述的具有除雜整理功能的亞麻紗加工煮漂裝置，其特征在于，所述漂煮機構(4)包括移動板一(401)和移動板二(402)，所述移動板一(401)和移動板二(402)均活動安裝在固定架一(1)內部，所述移動板一(401)和移動板二(402)沿固定架一(1)中軸線對稱設置，所述移動板一(401)通過轉軸二(403)與移動板二(402)活動連接，所述轉軸二(403)底部活動安裝有連接板(404)，所述固定架一(1)底部固定安裝有液壓缸(405)，所述液壓缸(405)輸出端與連接板(404)固定連接。

7.根據權利要求6所述的具有除雜整理功能的亞麻紗加工煮漂裝置，其特征在于，所述移動板一(401)和移動板二(402)均包括豎直段(406)和傾斜段(407)，所述移動板一(401)上開設有通槽二(408)，所述移動板二(402)上開設有通槽三(409)，所述通槽二(408)和通槽三(409)交錯設置。

8.根據權利要求1所述的具有除雜整理功能的亞麻紗加工煮漂裝置，其特征在于，所述控制面板(5)的內部設置有處理器、數據采集模塊、數據分析模塊和信號執行模塊；

數據采集模塊用于采集在固定架一(1)使用期間，位于固定架一(1)內部藥液占比值WEi和亞麻紗重量Kgi，將固定架一(1)內部藥液占比值WEi和亞麻紗重量Kgi經處理器發送至數據分析模塊；

數據分析模塊在接收到藥液占比值WEi和亞麻紗重量Kgi后，立即對固定架一(1)內漂煮過程進行分析，具體分析步驟如下：獲得到藥液占比值WEi和亞麻紗重量Kgi，經公式獲得漂煮系數Vo，并從處理器中調取存儲錄入的預設漂煮系數Yo與漂煮系數Vo進行比對分析；

若漂煮系數Vo≤預設漂煮系數Yo，則生成調控信號一，并將生成的調控信號一經處理器發送至信號執行模塊，信號執行模塊在接收到調控信號一后，立即控制進液管一(101)進行工作；

若漂煮系數Vo＞預設漂煮系數Yo，則生成調控信號二，并將生成的調控信號二經處理器發送至信號執行模塊，信號執行模塊在接收到調控信號二后，立即控制進液管二(102)進行工作。



技術領域

本發明涉及亞麻紗加工設備領域，尤其涉及具有除雜整理功能的亞麻紗加工煮漂裝置。



背景技術

亞麻紗是由亞麻纖維紡制而成的紗線，亞麻纖維是一種天然植物纖維，常被用于制作面料、繩索、紗線等，亞麻紗加工的煮漂設備通常是專門設計用于處理天然纖維的一類設備，用于去除亞麻纖維中的天然油脂、雜質和非纖維成分，以及漂白和染色前的預處理。

但現有技術中的煮漂裝置在使用過程中，僅是將紡織品在漂煮設備中過一遍水，漂白效果并不明顯，易造成紡織品表面可能仍然存在污漬、顏色殘留或其他污染物。

針對上述問題，現有專利提供一種亞麻紗低溫煮漂設備(公開號為：CN117512905A)，是通過設置攪拌葉片和攪拌板，將亞麻紗和漂白劑充分混合，確保漂白劑均勻分布在紗線中，有助于實現更均一的漂白效果，避免出現斑點或不均勻的問題。

但上述方案在實際使用過程中，由于亞麻纖維內部含有一定量的膠質物質，單靠攪拌難以對膠質進行去除，而膠質影響煮漂藥劑與亞麻纖維之間的有效接觸，導致煮漂效果不佳，難以在漂煮過程中對亞麻紗內部膠質進行去除；

且由于亞麻紗纖維的表面粘性以及在處理過程中纖維之間的摩擦，同時捆狀亞麻紗較重，在下料過程中，易導致亞麻紗在漂煮過程中發生纏繞結團現象，難以在下料和漂煮過程中使結團亞麻紗分散；

針對上述的技術缺陷，現提出一種解決方案。



發明內容

本發明的目的在于提供具有除雜整理功能的亞麻紗加工煮漂裝置，是通過設置的下料機構和漂煮機構，在漂煮過程中對內部膠質去除的同時，還在下料和漂煮過程中使結團亞麻紗分散，以解決背景技術所提出的技術缺陷。

本發明的目的可以通過以下技術方案實現：具有除雜整理功能的亞麻紗加工煮漂裝置，包括固定架一和固定架二，固定架一位于固定架二一側，固定架二頂部固定安裝有下料機構，固定架一內部活動安裝有漂煮機構，固定架一遠離固定架二的一側固定安裝有進液管一、進液管二和控制面板；

固定架一內部活動安裝有轉動桿一和轉動桿二，轉動桿一和轉動桿二在固定架一內部對稱設置，固定架一頂部固定安裝有電機一，電機一輸出端與轉動桿一頂部固定連接；

轉動桿一上通過螺紋活動安裝有螺紋套筒一，轉動桿二上通過螺紋活動安裝有螺紋套筒二，螺紋套筒一固定連接有橫板一，螺紋套筒二上固定連接有橫板二，橫板一和橫板二上均開設有通槽一，橫板一和橫板二位于漂煮機構下方。

優選的，轉動桿一與轉動桿二底部均貫穿固定架一后與傳動輪固定連接，傳動輪之間通過皮帶傳動連接。

優選的，下料機構包括料箱和推板，推板活動安裝在料箱中，料箱底部開設有移動槽，移動槽中活動安裝有轉動桿三，轉動桿三上通過螺紋活動安裝有螺紋套筒三，螺紋套筒三頂部與推板固定連接。

優選的，料箱遠離固定架一的一側固定安裝有電機二，電機二輸出端與轉動桿三固定連接，轉動桿三遠離電機二的一端貫穿料箱后固定連接有凸輪。

優選的，料箱靠近固定架一的一側活動安裝有下料板，下料板一側通過轉軸一與料箱活動連接，下料板遠離料箱的一側通過彈簧與固定架一活動連接，下料板傾斜設置，傾斜方向由固定架二向固定架一傾斜，凸輪與下料板底部貼合。

優選的，漂煮機構包括移動板一和移動板二，移動板一和移動板二均活動安裝在固定架一內部，移動板一和移動板二沿固定架一中軸線對稱設置，移動板一通過轉軸二與移動板二活動連接，轉軸二底部活動安裝有連接板，固定架一底部固定安裝有液壓缸，液壓缸輸出端與連接板固定連接。

優選的，移動板一和移動板二均包括豎直段和傾斜段，移動板一上開設有通槽二，移動板二上開設有通槽三，通槽二和通槽三交錯設置。

優選的，控制面板內部設置有處理器、數據采集模塊、數據分析模塊和信號執行模塊；

數據采集模塊用于采集在固定架一使用期間，位于固定架一內部藥液占比值WEi和亞麻紗重量Kgi，將固定架一內部藥液占比值WEi和亞麻紗重量Kgi經處理器發送至數據分析模塊；

數據分析模塊在接收到藥液占比值WEi和亞麻紗重量Kgi后，立即對固定架一內漂煮過程進行分析，具體分析步驟如下：獲得到藥液占比值WEi和亞麻紗重量Kgi，經公式獲得漂煮系數Vo，并從處理器中調取存儲錄入的預設漂煮系數Yo與漂煮系數Vo進行比對分析；

若漂煮系數Vo≤預設漂煮系數Yo，則生成調控信號一，并將生成的調控信號一經處理器發送至信號執行模塊，信號執行模塊在接收到調控信號一后，立即控制進液管一進行工作；

若漂煮系數Vo＞預設漂煮系數Yo，則生成調控信號二，并將生成的調控信號二經處理器發送至信號執行模塊，信號執行模塊在接收到調控信號二后，立即控制進液管二進行工作。

本發明的有益效果如下：

(1)本發明是通過設置的漂煮機構，在亞麻紗進入固定架一內部后，落在移動板一和移動板二上，漂煮開始后，啟動液壓缸，帶動轉軸二做上下往復運動，以此帶動移動板一和移動板二運動，當轉軸二向下移動，移動板一和移動板二豎直段同時向固定架一中軸線方向移動，以此對亞麻紗進行周期性的擠壓，以此使亞麻紗內部膠質排出，有效提高漂煮效果，實現在漂煮過程中對亞麻紗內部膠質進行去除；

(2)本發明還通過下料機構和漂煮機構的配合使用，將待漂煮的亞麻紗放置在料箱中，啟動電機二，帶動轉動桿三轉動，利用螺紋帶動螺紋套筒三移動，進而帶動推板將亞麻紗向固定架一推動，同時在轉動桿三轉動的同時，帶動凸輪對下料板周期性的頂升，進而使下料板開始震動，在亞麻紗運動到下料板時，通過震動有效提高亞麻紗的松散度；

同時在移動板一和移動板二移動的過程中，當轉軸二向上運動后，利用移動板一和移動板二的傾斜段對亞麻紗進行周期性的頂升，一方面帶動固定架一內部藥液流動，另一方面有效避免亞麻紗結團，以此實現在下料和漂煮過程中使結團亞麻紗分散。

(3)以及將使用期間的固定架一內部漂煮環境進行數據采集，獲得藥液占比值和亞麻紗重量，及在漂煮前對固定架一內部的漂煮環境進行全面高效監管，即將采集數據范圍與預設數據范圍進行綜合分析、比對，故而獲得相關的評價信號，據此控制相關的部件進行彌補式操作處理，極大的提高漂煮的精確度，根據下料的不同，進行相應的自適應調節，與下料機構和漂煮機構共同配合，提高漂煮效果。



附圖說明

下面結合附圖對本發明做進一步的說明；

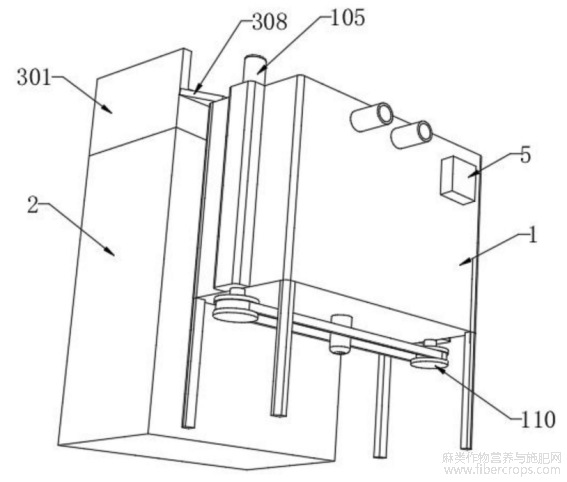

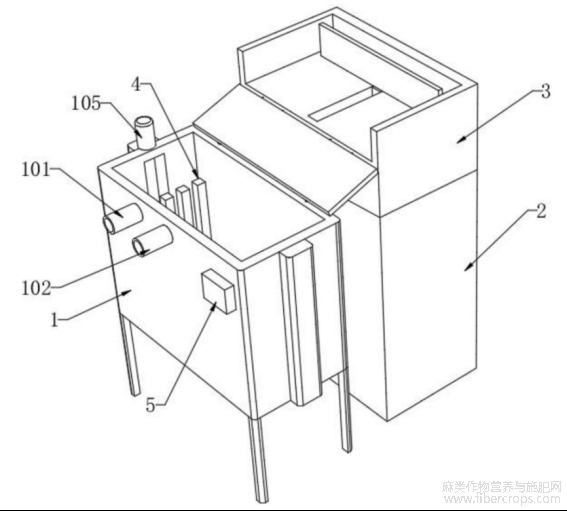

圖1是本發明的結構示意圖；



圖1

圖2是本發明中固定架一的結構示意圖；



圖2

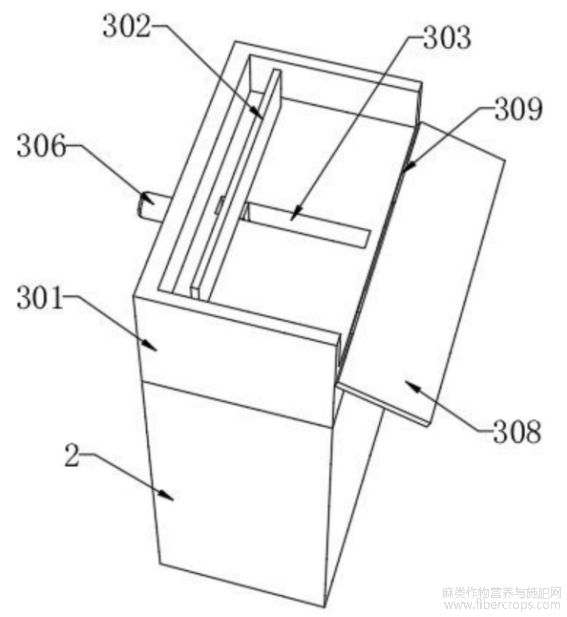

圖3是本發明中下料機構的結構示意圖；



圖3

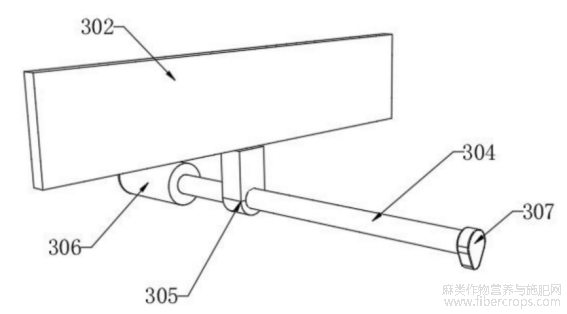

圖4是本發明中推板的結構示意圖；



圖4

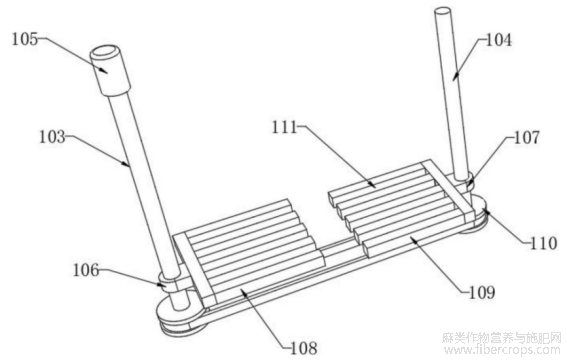

圖5是本發明中橫板一和橫板二的結構示意圖；



圖5

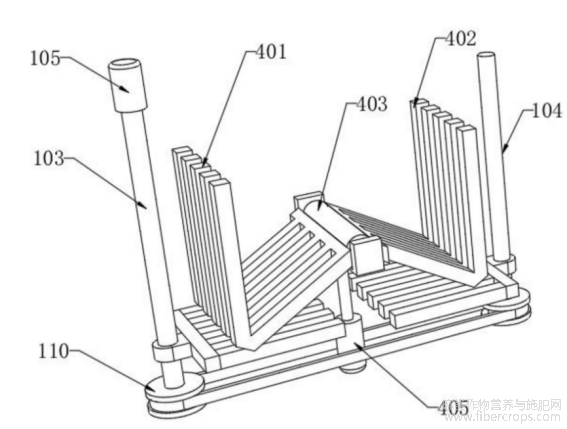

圖6是本發明中漂煮機構的結構示意圖；



圖6

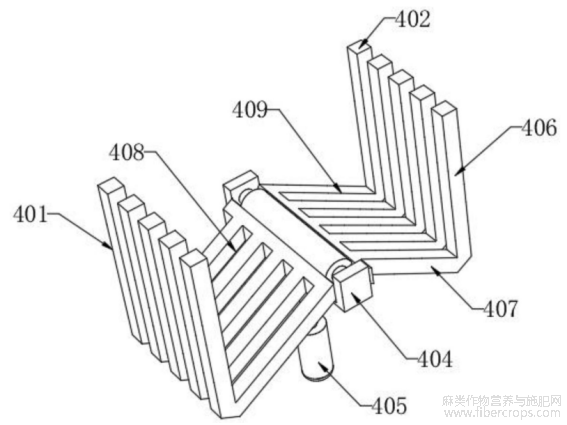

圖7是本發明中移動板一和移動板二的結構示意圖；



圖7

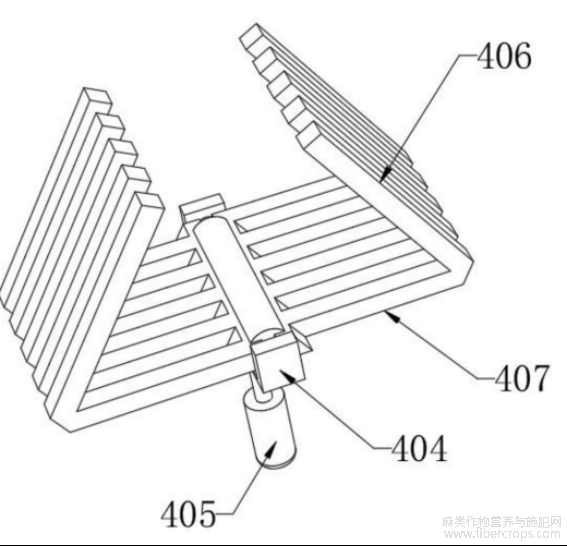

圖8是本發明中擠壓時的結構示意圖；



圖8

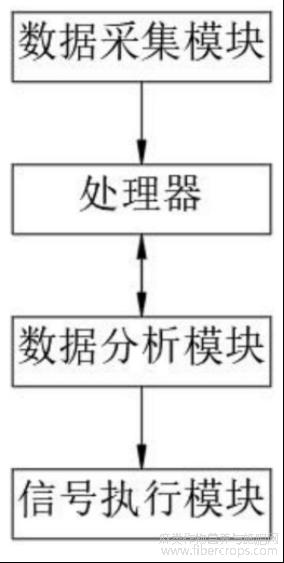

圖9是本發明系統流程框圖。



圖9

圖例說明：1、固定架一；101、進液管一；102、進液管二；103、轉動桿一；104、轉動桿二；105、電機一；106、螺紋套筒一；107、螺紋套筒二；108、橫板一；109、橫板二；110、傳動輪；111、通槽一；2、固定架二；3、下料機構；301、料箱；302、推板；303、移動槽；304、轉動桿三；305、螺紋套筒三；306、電機二；307、凸輪；308、下料板；309、轉軸一；4、漂煮機構；401、移動板一；402、移動板二；403、轉軸二；404、連接板；405、液壓缸；406、豎直段；407、傾斜段；408、通槽二；409、通槽三；5、控制面板。



具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整的描述，顯然，所描述的實施例僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

實施例一：本實施例用于解決由于亞麻纖維內部含有一定量的膠質物質，單靠攪拌難以對膠質進行去除，而膠質影響煮漂藥劑與亞麻纖維之間的有效接觸，導致煮漂效果不佳，難以在漂煮過程中對亞麻紗內部膠質進行去除的問題。

請參閱圖1－圖6所示，本實施例為具有除雜整理功能的亞麻紗加工煮漂裝置，包括固定架一1和固定架二2，固定架一1位于固定架二2一側，固定架二2頂部固定安裝有下料機構3，固定架一1內部活動安裝有漂煮機構4，固定架一1遠離固定架二2的一側固定安裝有進液管一101、進液管二102和控制面板5；

固定架一1內部活動安裝有轉動桿一103和轉動桿二104，轉動桿一103和轉動桿二104在固定架一1內部對稱設置，固定架一1頂部固定安裝有電機一105，電機一105輸出端與轉動桿一103頂部固定連接，其中電機一105用于帶動轉動桿一103轉動；

轉動桿一103上通過螺紋活動安裝有螺紋套筒一106，轉動桿二104上通過螺紋活動安裝有螺紋套筒二107，螺紋套筒一106固定連接有橫板一108，螺紋套筒二107上固定連接有橫板二109，橫板一108和橫板二109上均開設有通槽一111，其中橫板一108上開設的通槽一111與通槽二408相錯設置，橫板二109上開設的通槽一111與通槽三409相錯設置。

橫板一108和橫板二109位于漂煮機構4下方，轉動桿一103與轉動桿二104底部均貫穿固定架一1后與傳動輪110固定連接，傳動輪110之間通過皮帶傳動連接。

在對亞麻紗漂煮完成后，啟動電機一105，帶動轉動桿一103轉動，在傳動輪110的作用下，轉動桿二104同步轉動，進而利用螺紋帶動螺紋套筒一106和螺紋套筒二107同步移動，其中轉動桿一103和轉動桿二104上均開設有螺紋，并通過螺紋形成絲桿傳動結構，通過螺紋套筒一106和螺紋套筒二107帶動橫板一108和橫板二109移動，在其分別穿過橫板一108和橫板二109后，將亞麻紗輸送至固定架頂部，以此實現亞麻紗的出料，方便快捷，同時通槽一111的設置，使亞麻紗提升過程中，便于藥液流出，降低出料難度。

漂煮機構4包括移動板一401和移動板二402，移動板一401和移動板二402均活動安裝在固定架一1內部，移動板一401和移動板二402沿固定架一1中軸線對稱設置，移動板一401通過轉軸二403與移動板二402活動連接，轉軸二403底部活動安裝有連接板404，固定架一1底部固定安裝有液壓缸405，液壓缸405輸出端與連接板404固定連接。

移動板一401和移動板二402均包括豎直段406和傾斜段407，移動板一401上開設有通槽二408，移動板二402上開設有通槽三409，通槽二408和通槽三409交錯設置，初始狀態下，移動板一401和移動板二402豎直端均豎直向上，傾斜段407均由轉軸二403向兩側傾斜向下。

在亞麻紗進入固定架一1內部后，落在移動板一401和移動板二402上，漂煮開始后，啟動液壓缸405，帶動轉軸二403做上下往復運動，以此帶動移動板一401和移動板二402運動，當轉軸二403向下移動，移動板一401和移動板二402的傾斜端逐漸變?yōu)樗?，豎直段406逐漸交叉，其中通槽二408和通槽三409由于交錯設置，因此不會對豎直段406移動產生影響，以此對內部亞麻紗進行周期性的擠壓，以此使亞麻紗內部膠質排出，有效提高漂煮效果，實現在漂煮過程中對亞麻紗內部膠質進行去除。

實施例二：本實施例用于解決由于亞麻紗纖維的表面粘性以及在處理過程中纖維之間的摩擦，同時捆狀亞麻紗較重，易導致亞麻紗在漂煮過程中發生纏繞結團現象，難以在下料和漂煮過程中使結團亞麻紗分散的問題。

請參閱圖7－圖9所示，本發明還包括下料機構3，下料機構3包括料箱301和推板302，推板302活動安裝在料箱301中，料箱301底部開設有移動槽303，移動槽303中活動安裝有轉動桿三304，轉動桿三304上通過螺紋活動安裝有螺紋套筒三305，螺紋套筒三305頂部與推板302固定連接，料箱301遠離固定架一1的一側固定安裝有電機二306，電機二306輸出端與轉動桿三304固定連接，轉動桿三304遠離電機二306的一端貫穿料箱301后固定連接有凸輪307。

料箱301靠近固定架一1的一側活動安裝有下料板308，下料板308一側通過轉軸一309與料箱301活動連接，下料板308遠離料箱301的一側通過彈簧與固定架一1活動連接，下料板308傾斜設置，傾斜方向由固定架二2向固定架一1傾斜，凸輪307與下料板308底部貼合。

將待漂煮的亞麻紗放置在料箱301中，啟動電機二306，帶動轉動桿三304轉動，利用螺紋帶動螺紋套筒三305移動，進而帶動推板302將亞麻紗向固定架一1推動，同時在轉動桿三304轉動的同時，帶動凸輪307對下料板308周期性的頂升，進而使下料板308開始震動，在亞麻紗運動到下料板308時，通過震動有效提高亞麻紗的松散度；

同時在移動板一401和移動板二402移動的過程中，當轉軸二403向上運動后，移動板一401和移動板二402逐漸復原，利用移動板一401和移動板二402的傾斜段407對亞麻紗進行周期性的頂升，一方面帶動固定架一1內部藥液流動，另一方面有效避免亞麻紗結團，以此實現在下料和漂煮過程中使結團亞麻紗分散。

控制面板5內部設置有處理器、數據采集模塊、數據分析模塊和信號執行模塊；

數據采集模塊用于采集在固定架一1使用期間，位于固定架一1內部藥液占比值WEi和亞麻紗重量Kgi，將固定架一1內部藥液占比值WEi和亞麻紗重量Kgi經處理器發送至數據分析模塊，數據采集節點具體為，當亞麻紗進入料箱301中后即對固定架一1內部數據進行采集；

需要說明的是：藥液占比值WEi表示固定架一1內部漂煮液中藥劑濃度，藥液占比值WEi的值越大，則表示固定架一1內部藥劑濃度越高，亞麻紗重量Kgi表示要投入固定架一1中亞麻紗原料的重量，此外，藥液占比值WEi是位于安裝在固定架內壁上的多組濃度傳感器采集得到的，亞麻紗重量Kgi是位于安裝在料箱301底部的稱重傳感器采集得到的；

數據分析模塊在接收到藥液占比值WEi和亞麻紗重量Kgi后，立即對固定架一1內漂煮過程進行分析，具體分析步驟如下：經公式



獲得到漂煮系數Vo，其中，a和b分別為藥液占比值WEi和亞麻紗重量Kgi的比例系數，a＞b＞0，Vo表示為漂煮系數，并從處理器中調取存儲錄入的預設漂煮系數Yo與漂煮系數Vo進行比對分析；

若漂煮系數Vo≤預設漂煮系數Yo，則生成調控信號一，并將生成的調控信號一經處理器發送至信號執行模塊，信號執行模塊在接收到調控信號一后，立即控制進液管一101進行工作；

若漂煮系數Vo＞預設漂煮系數Yo，則生成調控信號二，并將生成的調控信號二經處理器發送至信號執行模塊，信號執行模塊在接收到調控信號二后，立即控制進液管二102進行工作；

其中進液管一101和進液管二102上均固定安裝有電磁閥，其中控制工作的方式即控制電磁閥的工作狀態，當進液管一101工作時，進液管一101上電磁閥開啟，向固定架一1內部輸送藥劑，的那個進液管二102工作時，進液管二102上電磁閥開啟，向固定架一1內部輸送凈水。

則通過對使用期間的固定架一1內部漂煮環境進行數據采集，獲得藥液占比值和亞麻紗重量，及在漂煮前對固定架一1內部的漂煮環境進行全面高效監管，即將采集數據范圍與預設數據范圍進行綜合分析、比對，故而獲得相關的評價信號，據此控制相關的部件進行彌補式操作處理，極大的提高漂煮的精確度，根據下料的不同，進行相應的自適應調節，與下料機構3和漂煮機構4共同配合，提高漂煮效果。

結合實施例一和實施例二可知，本發明是通過設置的下料機構3，利用下料板308的震動，有效提高亞麻紗的松散度，同時在亞麻紗漂煮的過程中，利用移動板一401和移動板二402對亞麻紗進行周期性的擠壓和頂升，以此實現對亞麻紗內部膠質進行去除，同時使結團亞麻紗分散，有效提高亞麻紗漂煮效率，且通過對使用期間的固定架一1內部漂煮環境進行數據采集，據此控制相關的部件進行彌補式操作處理，與下料機構3和漂煮機構4共同配合，有效提高漂煮效果。

以上內容僅僅是對本發明結構所作的舉例和說明，所屬本技術領域的技術人員對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，只要不偏離發明的結構或者超越本權利要求書所定義的范圍，均應屬于本發明的保護范圍。

在本說明書的描述中，參考術語“一個實施例”、“示例”、“具體示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上公開的本發明優選實施例只是用于幫助闡述本發明。優選實施例并沒有詳盡敘述所有的細節，也不限制該發明僅為的具體實施方式。顯然，根據本說明書的內容，可做很多的修改和變化。本說明書選取并具體描述這些實施例，是為了更好地解釋本發明的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本發明。本發明僅受權利要求書及其全部范圍和等效物的限制。



摘自國家發明專利，發明人：余若暉、薛嚇峰，申請?zhí)枺?/font>202410583562.7，申請日：2024.05.11
