摘  要：本申請公開了一種鹽堿地胡麻種子發芽環境調控裝置，涉及鹽堿地種植技術領域，包括：供應組件、霧化器、調控組件和分流管，其中所述供應組件與所述霧化器連通，且所述供應組件外接水源供應至所述霧化器內，所述調控組件布置為多組，且所述調控組件埋置與土中位于胡麻種子間隙處，所述調控組件通過所述分流管與所述霧化器連通，提供一種更為綠色的調控胡麻種子所處環境的鹽分、水分、溫度、養分等的技術方案。

技術要點

1.一種鹽堿地胡麻種子發芽環境調控裝置，其特征在于：包括：

供應組件（1）、霧化器（2）、調控組件（3）和分流管（4），其中所述供應組件（1）與所述霧化器（2）連通，且所述供應組件（1）外接水源供應至所述霧化器（2）內，所述霧化器（2）內借助高溫高壓氣體將水分進行霧化成水蒸汽，水蒸汽輸送至所述調控組件（3），所述調控組件（3）布置為多組，且所述調控組件（3）埋置與土中位于胡麻種子間隙處，所述調控組件（3）通過所述分流管（4）與所述霧化器（2）連通，高溫的水蒸汽冷卻散熱對周邊環境進行溫度調控，通過所述供應組件（1）控制供水量，從而控制后續水蒸汽供應量，進而調節水蒸汽攜帶熱量的總量，實現對周邊環境溫度的精準調節，從而植被根部向上逐層保溫；

所述調控組件（3）包括分化管（31）和遮擋罩（32），所述分化管（31）安置在所述遮擋罩（32）內，其中所述遮擋罩（32）為半弧形管道；

所述供應組件（1）和霧化器（2）持續供應水蒸汽，部分水蒸汽散溢到植被根部進行水分供應以及提供保溫所需熱量，其余部分通遮擋罩（32）進行遮擋截留多余水分，在植被間隙位置處持續攜帶泥土中的鹽分進行沉降；

所述分化管（31）一端設置有轉接頭（311），另一端設置有塞頭（315），所述分化管（31）中間開設有空心腔（312），且在所述分化管（31）上開設有弧形導流口（313），所述弧形導流口（313）布置為多個。

2.根據權利要求1所述的一種鹽堿地胡麻種子發芽環境調控裝置，其特征在于：所述供應組件（1）包括：控制閥（11）、傳輸管（12）、壓力表（13）和監測閥（14），所述傳輸管（12）布置為多段，所述控制閥（11）、壓力表（13）和監測閥（14）依次排列且通過所述傳輸管（12）連接。

3.根據權利要求2所述的一種鹽堿地胡麻種子發芽環境調控裝置，其特征在于：所述供應組件（1）還包括：固定設置在所述傳輸管（12）上的調壓閥（15），所述調壓閥（15）通過氣壓管（16）連通至所述霧化器（2），且所述傳輸管（12）同樣通過至所述霧化器（2）。

4.根據權利要求3所述的一種鹽堿地胡麻種子發芽環境調控裝置，其特征在于：所述分化管（31）上對應所述弧形導流口（313）位置處設置有葉形遮罩（314），所述葉形遮罩（314）懸空覆蓋部分所述弧形導流口（313）。

5.根據權利要求4所述的一種鹽堿地胡麻種子發芽環境調控裝置，其特征在于：所述遮擋罩（32）兩端設置有支撐口（321），且所述遮擋罩（32）內部間隔設置有支撐肋條（322），所述分化管（31）通過所述支撐口（321）和支撐肋條（322）架空設置在所述遮擋罩（32）內部。

6.根據權利要求5所述的一種鹽堿地胡麻種子發芽環境調控裝置，其特征在于：所述遮擋罩（32）底部還開設有多個滲流口（323），且所述遮擋罩（32）外壁設置有導流條。

技術領域

本申請涉及鹽堿地種植技術領域，具體涉及一種鹽堿地胡麻種子發芽環境調控裝置。

背景技術

為鹽堿地的土壤條件對作物的生長有著顯著的限制，然而，通過選擇適應鹽堿地的胡麻品種和采用特定的栽培技術，可以在鹽堿地上成功培育胡麻；播種前將秸稈粉碎還田，深耕深松30cm左右，精細化整地；選擇具有較好的耐鹽堿性能的胡麻品種，如隴亞10號和定亞5號等，并通過施用有機質、土壤調理劑等增加土壤有機含量，改善土壤結構，降低土壤鹽分和堿性，使用耐鹽堿的微生物菌劑，如灰綠曲霉、黃藍狀菌等，促進胡麻種子萌發和幼苗生長。

在鹽堿地中，胡麻種子的發芽受到土壤鹽分和堿性的影響外，還受到地溫和水分的影響，通常通過在春秋季進行覆膜栽培，提高地溫，為胡麻種子的發芽提供適宜的溫度，促進種子的快速萌發，并減少土壤水分蒸發，保持土壤濕潤，為胡麻種子提供一個良好的濕潤環境，提高種子的發芽率降低土壤鹽分，另外促進土壤中速效養分的充分釋放和有效利用，為胡麻幼苗的生長提供必要的營養。

但是同一片種植地雖然同時經過耙平，播種前進行平整，以保證地面平整土壤細膩水分充足，為胡麻種子提供良好的環境，但是同一片種植地不同區域的胡麻種子，實際面對的環境濕度、養分、鹽度等均不同，且差異足以影響胡麻種子發芽，而通過覆膜輔助胡麻種子發芽，存在覆膜殘留污染環境等問題，如何更為綠色的調控胡麻種子栽培過程中，胡麻種子所處環境的鹽分、水分、溫度、養分等需要解決。

因此有必要提供一種鹽堿地胡麻種子發芽環境調控裝置，以解決上述背景技術中提出的問題。

發明內容

為實現上述目的，本申請?zhí)峁┤缦录夹g方案：一種鹽堿地胡麻種子發芽環境調控裝置，包括：供應組件、霧化器、調控組件和分流管，其中所述供應組件與所述霧化器連通，且所述供應組件外接水源供應至所述霧化器內，所述霧化器內借助高溫高壓氣體將水分進行霧化成水蒸汽，水蒸汽輸送至所述調控組件，所述調控組件布置為多組，且所述調控組件埋置與土中位于胡麻種子間隙處，所述調控組件通過所述分流管與所述霧化器連通，高溫的水蒸汽冷卻散熱對周邊環境進行溫度調控，通過所述供應組件控制供水量，從而控制后續水蒸汽供應量，進而調節水蒸汽攜帶熱量的總量，實現對周邊環境溫度的精準調節，從而植被根部向上逐層保溫。

進一步，作為優選，所述供應組件包括：控制閥、傳輸管、壓力表和監測閥，所述傳輸管布置為多段，所述控制閥、壓力表和監測閥依次排列且通過所述傳輸管連接。

進一步，作為優選，所述供應組件還包括：固定設置在所述傳輸管上的調壓閥，所述調壓閥通過氣壓管連通至所述霧化器，且所述傳輸管同樣通過至所述霧化器。

進一步，作為優選，所述調控組件包括分化管和遮擋罩，所述分化管安置在所述遮擋罩內，其中所述遮擋罩為半弧形管道；所述供應組件和霧化器持續供應水蒸汽，部分水蒸汽散溢到植被根部進行水分供應以及提供保溫所需熱量，其余部分通遮擋罩進行遮擋截留多余水分，在植被間隙位置處持續攜帶泥土中的鹽分進行沉降。

進一步，作為優選，所述分化管一端設置有轉接頭，另一端設置有塞頭，所述分化管中間開設有空心腔，且在所述分化管上開設有弧形導流口，所述弧形導流口布置為多個。

進一步，作為優選，所述分化管上對應所述弧形導流口位置處設置有葉形遮罩，所述葉形遮罩懸空覆蓋部分所述弧形導流口。

進一步，作為優選，所述遮擋罩兩端設置有支撐口，且所述遮擋罩內部間隔設置有支撐肋條，所述分化管通過所述支撐口和支撐肋條架空設置在所述遮擋罩內部。

進一步，作為優選，所述遮擋罩底部還開設有多個滲流口，且所述遮擋罩外壁設置有導流條。

與現有技術相比，本申請?zhí)峁┮环N鹽堿地胡麻種子發芽環境調控裝置，具有以下有益效果：

本申請中通過所述供應組件供應水流，同時水流在霧化器內借助高溫高壓氣體進行霧化，其中氣體溫度根據胡麻種子所處環境以及胡麻種子自身需求進行調節，水流霧化成水汽通過分流管流入調控組件，調控組件間隔分布在胡麻種子周邊，且埋在地下，水霧通過調控組件向外持續滲透散溢通過冷凝散熱的方式調整胡麻種子周邊的溫度，同時通過水霧持續緩流輸送保證胡麻種子所需水分，且通過水流攜帶鹽分向下沉積改善胡麻種子的生長條件，相比較與覆膜更為環保并且有良好的調控效果。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本申請的其它特征、目的和優點將會變得更明顯：

圖1為一種鹽堿地胡麻種子發芽環境調控裝置的整體結構示意圖；

圖1

圖2為一種鹽堿地胡麻種子發芽環境調控裝置的供應組件結構示意圖；

圖2

圖3為一種鹽堿地胡麻種子發芽環境調控裝置的調控組件結構示意圖；

圖3

圖4為一種鹽堿地胡麻種子發芽環境調控裝置的分化管結構示意圖；

圖4

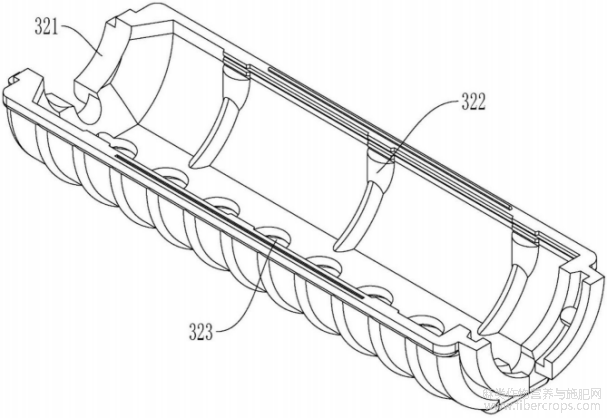

圖5為一種鹽堿地胡麻種子發芽環境調控裝置的遮擋罩結構示意圖。

圖5

圖中：1、供應組件；11、控制閥；12、傳輸管；13、壓力表；14、監測閥；15、調壓閥；16、氣壓管；2、霧化器；3、調控組件；31、分化管；311、轉接頭；312、空心腔；313、弧形導流口；314、葉形遮罩；315、塞頭；32、遮擋罩；321、支撐口；322、支撐肋條；323、滲流口；4、分流管。

具體實施方式

本申請的說明書和權利要求書及上述附圖說明中的術語“包括”和“具有”以及他們的任何變形，意圖在于覆蓋不排他的包含，以便包含一系列單元的過程、方法、系統、產品或設備不必限于那些單元，而是可包括沒有清楚地列出的或對于這些過程、方法、產品或設備固有的其它單元。

請參閱圖1?圖5，本申請實施例中，一種鹽堿地胡麻種子發芽環境調控裝置，包括：供應組件1、霧化器2、調控組件3和分流管4，其中供應組件1與霧化器2連通，且供應組件1外接水源供應至霧化器2內，霧化器2內借助高溫高壓氣體將水分進行霧化成水蒸汽，水蒸汽輸送至調控組件3，調控組件3布置為多組，且調控組件3埋置與土中位于胡麻種子間隙處，調控組件3通過分流管4與霧化器2連通，高溫的水蒸汽冷卻散熱對周邊環境進行溫度調控，通過供應組件1控制供水量，從而控制后續水蒸汽供應量，進而調節水蒸汽攜帶熱量的總量，實現對周邊環境溫度的精準調節，從而植被根部向上逐層保溫。

本實施例中，如圖2，供應組件1包括：控制閥11、傳輸管12、壓力表13和監測閥14，傳輸管12布置為多段，控制閥11、壓力表13和監測閥14依次排列且通過傳輸管12連接，具體的通過控制閥11控制傳輸管12內水流通斷以及水流大小，通過壓力表13和監測閥14綜合確定水流狀態便于后續根據胡麻種子所處環境狀態進行調節。

作為較佳的實施例，供應組件1還包括：固定設置在傳輸管12上的調壓閥15，調壓閥15通過氣壓管16連通至霧化器2，且傳輸管12同樣通過至霧化器2，具體的水流在霧化器2內通過氣壓管16傳輸?shù)母邷馗邏簹饬鞔祫舆M行霧化，水霧后續通過分流管4傳輸至調控組件3中，借助調控組件3向外釋放，通過水霧凝結的方式調控胡麻種子環境的溫度。

本實施例中，如圖3，調控組件3包括分化管31和遮擋罩32，分化管31安置在遮擋罩32內，其中遮擋罩32為半弧形管道。

作為較佳的實施例，分化管31一端設置有轉接頭311，另一端設置有塞頭315，分化管31中間開設有空心腔312，且在分化管31上開設有弧形導流口313，弧形導流口313布置為多個，具體的霧化水流通過弧形導流口313外溢滲透進入泥土中，一方水霧在泥土中冷凝成水珠釋放熱量調節胡麻種子所處環境的溫度，另一方面冷凝水提供胡麻種子生長所需的水分，而且水霧本身相比較于水流在泥土中有更強的滲透擴散性，能夠輻射更大的范圍。

作為較佳的實施例，分化管31上對應弧形導流口313位置處設置有葉形遮罩314，葉形遮罩314懸空覆蓋部分弧形導流口313，具體的避免在土壤中泥土全部通過弧形導流口313灌入空心腔312中。

作為較佳的實施例，遮擋罩32兩端設置有支撐口321，且遮擋罩32內部間隔設置有支撐肋條322，分化管31通過支撐口321和支撐肋條322架空設置在遮擋罩32內部，具體的分化管31和遮擋罩32內壁之間保持間隙，便于分化管31中排除的水霧通過遮擋罩32內壁進行引導，同時避免植株根部纏繞分化管31。

作為較佳的實施例，遮擋罩32底部還開設有多個滲流口323，且遮擋罩32外壁設置有導流條，具體的水霧和凝結水通過滲流口323向下流出流入泥土中，同時水霧攜帶泥土中的鹽分向下滲透沉積改善胡麻種子所處環境條件。

在具體實施時，通過供應組件1供應水流，同時水流在霧化器2內借助高溫高壓氣體進行霧化，其中氣體溫度根據胡麻種子所處環境以及胡麻種子自身需求進行調節，水流霧化成水汽通過分流管4流入調控組件3，調控組件3間隔分布在胡麻種子周邊，且埋在地下，水霧通過調控組件3向外持續滲透散溢通過冷凝散熱的方式調整胡麻種子周邊的溫度，同時通過水霧持續緩流輸送保證胡麻種子所需水分，且通過水流攜帶鹽分向下沉積改善胡麻種子的生長條件，相比較與覆膜更為環保并且有良好的調控效果。

以上所述的，僅為本申請較佳的具體實施方式，但本申請的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本申請揭露的技術范圍內，根據本申請的技術方案及其申請構思加以等同替換或改變，都應涵蓋在本申請的保護范圍之內。

文章摘自國家發明專利，一種鹽堿地胡麻種子發芽環境調控裝置，發明人：賈霄云，高鳳云，周宇，何瑞超，斯欽巴特爾，金曉蕾，張立華，賈海濱，張存霞，劉金善，冀宇飛，申請?zhí)?/font>：202411365361.6，申請日：2024.09.29.
