摘  要：本發明公開了一種基于質譜數據的合成大麻素分類和結構解析方法，涉及合成大麻素技術領域，包括以下步驟：S1：稱量1.00mg實際緝獲樣本，用1mL甲醇溶解，超聲15mi n后用1mL一次性注射器移取液體并過0.2μmwwPTFE微孔濾膜濾過，用甲醇稀釋后供儀器檢測；S2：分別使用CID 模式和EAD模式對樣品進行全面采集；S3：使用MSConvert開源軟件將儀器原始數據文件轉換成mzXML的格式，使用MZmi ne開源軟件對數據文件進行峰識別、色譜構建、解卷積、同位素過濾和數據導出。本發明質譜智能解析算法包括候選化學結構生成、質譜預測、候選結構評分和碎片離子峰匹配等功能，整個過程無需任何人工干預，實現了新精神活性物質的全面篩查和快速準確檢測。



技術要點

1.一種基于質譜數據的合成大麻素分類和結構解析方法，其特征在于：包括以下步驟：

S1：稱量1.00mg實際緝獲樣本，用1mL甲醇溶解，超聲15min后用1mL一次性注射器提取液體并過0.2μm wwPTFE微孔濾膜濾過，用甲醇稀釋后供儀器檢測；

S2：分別使用CID模式和EAD模式對樣品進行全面采集；

S3：使用MSConvert開源軟件將儀器原始數據文件轉換成mzXML的格式，使用MZmine開源軟件對數據文件進行峰識別、色譜構建、解卷積、同位素過濾和數據導出，形成csv格式的峰信息文件和mgf格式的MS/MS數據信息文件；

S4：將CID模式下采集的數據經過清洗和標準化后，交由NPS分類模型預測所有峰對應物質的類別，同樣將EAD模式下采集的數據經過清洗和標準化后，交由SC亞類分類模型預測 NPS分類模型判定為合成大麻素類物質的亞類類別；

S5：對NPS分類模型判定為合成大麻素類的物質，使用EAD模式下的數據在自建的合成大麻素碎片庫中搜索4個部位的結構，生成所有候選化學結構，并根據前體離子的質量進行初步過濾，得到候選結構列表；

S6：根據步驟S4中給出的SC亞類類別，對步驟S5中得到的候選結構列表中的所有結構使用譜圖預測算法，生成每個候選結構的預測MS/MS譜圖；

S7：使用評分算法根據步驟S6給出的預測MS/MS譜圖為每個候選結構進行評分，按照評分從高到低進行排序，排名第一的即為最可能的結構；

S8：在給出最可能的結構之后，軟件同樣也會給出碎片離子對應的可能碎片結構，完成最終的MS/MS譜圖自動解析。

2.根據權利要求1所述的一種基于質譜數據的合成大麻素分類和結構解析方法，其特征在于：所述S2中儀器采集的色譜條件如下：色譜柱：Phenomenex Biphenyl Colum；流動相：A：甲酸水溶液，B：甲酸乙腈溶液；流速、進樣量、柱溫、樣品室溫度。

3.根據權利要求1所述的一種基于質譜數據的合成大麻素分類和結構解析方法，其特征在于：所述S3中的MSConvert軟件使用Peak Picking功能，算法選擇Vendor，MS Level設置為1?2；所述S3中的MZmine軟件的詳細參數如下：

A1：數據文件導入使用Import MS data，將mzXML文件作為輸入；

A2：峰識別使用Mass detection，一級識別參數：保留時間范圍1?20min，Polarity為正離子，Mass detector為Centroid，Noise level為1000，二級識別參數：保留時間范圍1?20min，Polarity為正離子，Mass detector為Centroid，Noise level為0；

A3：色譜圖構建使用ADAP Chromatogram Builder，Minimum consecutive scans為5，Minimumintensity for consecutive scans為2000，Minimum absolute height為5000，CID數據的m/z tolerance為0.002m/z或10ppm，EAD數據的為0.01m/z或50ppm；

A4：解卷積使用Local minimum feature resolver，Chromatographic threshold為85％，Minimum search range RT/Mobility為0.05，Minimum relative height為0％，Minimum absolute height為2000，Min ratio of peak top/edge為2，Peak duration range為0?1，Minimum scans為5；

A5：同位素濾過使用13Cisotope filter，CID數據的m/z tolerance為0.001m/z或 3ppm，EAD數據的為0.01m/z或10ppm，Retention time tolerance為0.02min，Monotonic shape為是，Maximum charge為2，Never remove feature with MS2為是；

A6：數據導出使用Export molecular networking files，導出csv和mgf兩個文件。

4.根據權利要求1所述的一種基于質譜數據的合成大麻素分類和結構解析方法，其特征在于：所述S4中的CID數據的清洗和標準化方式如下：使用MATLAB對csv和mgf兩個文件進行讀取，得到所有峰及其對應的二級質譜數據，所有二級質譜數據按照以下流程進行處理：

B1：將響應歸一化至0?100的范圍，形成新的二維數組；

B2：分別以0.5％和5％的閾值，刪除新的二維數組中響應低于該閾值的數據，形成cut_0.5和cut_5和兩個二維數組；

B3：使用cut_5生成假設中性丟失數據，即將cut_5數組任意兩個m/z做差，其絕對值作為新的m/z值加入NL數組中，其響應取兩個作差值的平均，最后將生成的NL數組增加至cut_0.5數組中；

B4：將cut_0.5數組中的響應按照公式1進行標準化，m/z值以四舍五入的方式保留兩位小數；



B5：新建一個長度為50000的一維全零數組X[i]，值i代表著0.01到500，間隔為0.01的質量數，按照i＝m/z*100則X[i]＝響應的規則填入cut_0.5數組中的所有數據，最終每個質譜數據均形成一個長度為50000的一維數組，作為分類模型的輸入；

所述S4中的EAD數據的清洗和標準化方式如下：使用MATLAB對csv和mgf兩個文件進行讀取，得到所有峰及其對應的二級質譜數據，EAD質譜數據按照以下流程進行處理：

C1：將響應歸一化至0?100的范圍，形成新的二維數組；

C2：以0.5和1的閾值，刪除新的二維數組中響應低于該閾值的數據，形成cut_0.5和cut_1二維數組；

C3：將cut_0.5數組中的響應按照公式1進行標準化，m/z值以四舍五入的方式保留1位小數；

C4：新建一個長度為5000的一維全零數組X[i]，值i代表著0.1到500，間隔為0.1的質量數，按照i＝m/z*100則X[i]＝響應的規則填入cut_0.5數組中的所有數據，最終每個質譜數據均形成一個長度為5000的一維數組，作為SC亞類分類模型的輸入；

C5：cut_1作為合成大麻素碎片庫搜索的輸入，以生成候選結構列表。

5.根據權利要求1所述的一種基于質譜數據的合成大麻素分類和結構解析方法，其特征在于：所述S5中結構搜索的方式如圖3c，得到4個部位的所有可能結構，全排列組合后即可得到若干個可能結構列表，相加4個部位的對應質量與實際MS/MS譜圖的前體離子質量進行比較，若質量誤差小于0.01Da，則加入候選結構列表，以待進一步的篩選處理。

6.根據權利要求1所述的一種基于質譜數據的合成大麻素分類和結構解析方法，其特征在于：所述S6中的譜圖預測算法基于步驟S4給出的SC亞類分類模型給出的類別，按照?qǐng)D4?9的計算方式生成相應結構的預測譜圖。

7.根據權利要求1所述的一種基于質譜數據的合成大麻素分類和結構解析方法，其特征在于：所述S7中的評分算法將步驟S6得到的預測MS/MS譜圖與實驗譜圖進行比對，質量容忍誤差為0.01Da，一個峰計一分，候選結構以總分進行排序。

8.根據權利要求1所述的一種基于質譜數據的合成大麻素分類和結構解析方法，其特征在于：所述S8中的碎片離子結構預測，即峰匹配，匹配的方式基于所述S7的評分算法，將實驗譜圖與預測MS/MS譜圖成功匹配的峰進行關聯，對應結構即為圖4?9中的序號對應的結構。



技術領域

本發明涉及合成大麻素技術領域，具體涉及一種基于質譜數據的合成大麻素分類和結構解析方法。



背景技術

新精神活性物質(NPS)是指不受禁毒公約管制但存在濫用并會對公眾健康帶來威脅的物質，其中，合成大麻素類毒品作為物質種類最多，變異最為迅速的新精神活性物質，目前已達356種，其結構一般由“頭部”、“連接(也稱頸部)”、“核心(也稱軀干)”和“尾部”四個部分組成，給結構修飾提供了多處變異位點，不法分子熱衷于對合成大麻素進行結構修飾，不停地“創造”新型結構，以逃避毒品管制目錄。針對現有技術存在以下問題：

因?yàn)榉前邢蚝Y查的過程通常涉及數據采集、可疑峰提取和質譜解析，隨著儀器采集技術和數據分析方法的不斷進步，越來越多的樣本數據需要人工解析，極大地降低了檢驗鑒定工作的效率的同時也導致了漏檢誤檢等問題，目前，非靶向篩查研究的重點在于提取可疑峰(化合物發現)，許多研究人員提出了質譜數據過濾、增強光譜相似性、相似性搜索和片段樹等方式，以提高識別可疑峰的準確性，然而，有關自動質譜解析的研究仍然較少，雖然CFM?ID技術可以根據質譜數據預測化學結構，但由于合成大麻素在CID模式下的碎片信息較少，其預測結構的效果有限。



發明內容

本發明提供一種基于質譜數據的合成大麻素分類和結構解析方法，以解決上述背景技術中提出的問題。

為解決上述技術問題，本發明所采用的技術方案是：

一種基于質譜數據的合成大麻素分類和結構解析方法，包括以下步驟：

S1：稱量1.00mg實際緝獲樣本，用1mL甲醇溶解，超聲15min后用1mL一次性注射器提取液體并過0.2μm wwPTFE微孔濾膜濾過，用甲醇稀釋后供儀器檢測；

S2：分別使用CID模式和EAD模式對樣品進行全面采集；

S3：使用MSConvert開源軟件將儀器原始數據文件轉換成mzXML的格式，使用 MZmine開源軟件對數據文件進行峰識別、色譜構建、解卷積、同位素過濾和數據導出，形成 csv格式的峰信息文件和mgf格式的MS/MS數據信息文件；

S4：將CID模式下采集的數據經過清洗和標準化后，交由NPS分類模型預測所有峰對應物質的類別，同樣將EAD模式下采集的數據經過清洗和標準化后，交由SC亞類分類模型預測NPS分類模型判定為合成大麻素類物質的亞類類別；

S5：對NPS分類模型判定為合成大麻素類的物質，使用EAD模式下的數據在自建的合成大麻素碎片庫中搜索4個部位的結構，生成所有候選化學結構，并根據前體離子的質量進行初步過濾，得到候選結構列表；

S6：根據步驟S4中給出的SC亞類類別，對步驟S5中得到的候選結構列表中的所有結構使用譜圖預測算法，生成每個候選結構的預測MS/MS譜圖；

S7：使用評分算法根據步驟S6給出的預測MS/MS譜圖為每個候選結構進行評分，按照評分從高到低進行排序，排名第一的即為最可能的結構；

S8：在給出最可能的結構之后，軟件同樣也會給出碎片離子對應的可能碎片結構，完成最終的MS/MS譜圖自動解析。

本發明技術方案的進一步改進在于：所述S2中儀器采集的色譜條件如下：色譜柱： Phenomenex Biphenyl Colum；流動相：A：甲酸水溶液，B：甲酸乙腈溶液；流速、進樣量、柱溫、樣品室溫度。

本發明技術方案的進一步改進在于：所述S3中的MSConvert軟件使用Peak Picking功能，算法選擇Vendor，MS Level設置為1?2；所述S3中的MZmine軟件的詳細參數如下：

A1：數據文件導入使用Import MS data，將mzXML文件作為輸入；

A2：峰識別使用Mass detection，一級識別參數：保留時間范圍1?20min，Polarity 為正離子，Mass detector為Centroid，Noise level為1000，二級識別參數：保留時間范圍 1?20min，Polarity為正離子，Mass detector為Centroid，Noise level為0；

A3：色譜圖構建使用ADAP Chromatogram Builder，Minimum consecutive scans 為5，Minimumintensity for consecutive scans為2000，Minimum absolute height為 5000，CID數據的m/z tolerance為0.002m/z或10ppm，EAD數據的為0.01m/z或50ppm； [0020] A4：解卷積使用Local minimum feature resolver，Chromatographic threshold 為85％，Minimum search range RT/Mobility為0.05，Minimum relative height為0％， Minimum absolute height為2000，Min ratio of peak top/edge為2，Peak duration range為0?1，Minimum scans為5；

A5：同位素濾過使用13C isotope filter，CID數據的m/z tolerance為0.001m/z 或3ppm，EAD數據的為0.01m/z或10ppm，Retention time tolerance為0.02min，Monotonic shape為是，Maximum charge為2，Never remove feature with MS2為是；

A6：數據導出使用Export molecular networking files，導出csv和mgf兩個文件。

本發明技術方案的進一步改進在于：所述S4中的CID數據的清洗和標準化方式如下：使用MATLAB對csv和mgf兩個文件進行讀取，得到所有峰及其對應的二級質譜數據，所有二級質譜數據按照以下流程進行處理：

B1：將響應歸一化至0?100的范圍，形成新的二維數組；

B2：分別以0.5％和5％的閾值，刪除新的二維數組中響應低于該閾值的數據，形成cut_0.5和cut_5和兩個二維數組；

B3：使用cut_5生成假設中性丟失數據，即將cut_5數組任意兩個m/z做差，其絕對值作為新的m/z值加入NL數組中，其響應取兩個作差值的平均，最后將生成的NL數組增加至cut_0.5數組中；

B4：將cut_0.5數組中的響應按照公式1進行標準化，m/z值以四舍五入的方式保留兩位小數；



B5：新建一個長度為50000的一維全零數組X[i]，值i代表著0.01到500，間隔為 0.01的質量數，按照i＝m/z*100則X[i]＝響應的規則填入cut_0.5數組中的所有數據，最終每個質譜數據均形成一個長度為50000的一維數組，作為分類模型的輸入；

所述S4中的EAD數據的清洗和標準化方式如下：使用MATLAB對csv和mgf兩個文件進行讀取，得到所有峰及其對應的二級質譜數據，EAD質譜數據按照以下流程進行處理：

C1：將響應歸一化至0?100的范圍，形成新的二維數組；

C2：以0.5和1的閾值，刪除新的二維數組中響應低于該閾值的數據，形成cut_0.5 和cut_1二維數組；

C3：將cut_0.5數組中的響應按照公式1進行標準化，m/z值以四舍五入的方式保留1位小數；

C4：新建一個長度為5000的一維全零數組X[i]，值i代表著0.1到500，間隔為0.1的質量數，按照i＝m/z*100則X[i]＝響應的規則填入cut_0.5數組中的所有數據，最終每個質譜數據均形成一個長度為5000的一維數組，作為SC亞類分類模型的輸入；

C5：cut_1作為合成大麻素碎片庫搜索的輸入，以生成候選結構列表。

本發明技術方案的進一步改進在于：所述S5中結構搜索的方式如圖3c，得到4個部位的所有可能結構，全排列組合后即可得到若干個可能結構列表，相加4個部位的對應質量與實際MS/MS譜圖的前體離子質量進行比較，若質量誤差小于0.01Da，則加入候選結構列表，以待進一步的篩選處理。

本發明技術方案的進一步改進在于：所述S6中的譜圖預測算法基于步驟S4給出的SC亞類分類模型給出的類別，按照?qǐng)D4?9的計算方式生成相應結構的預測譜圖。

本發明技術方案的進一步改進在于：所述S7中的評分算法將步驟S6得到的預測 MS/MS譜圖與實驗譜圖進行比對，質量容忍誤差為0.01Da，一個峰計一分，候選結構以總分進行排序。

本發明技術方案的進一步改進在于：所述S8中的碎片離子結構預測，即峰匹配，匹配的方式基于所述S7的評分算法，將實驗譜圖與預測MS/MS譜圖成功匹配的峰進行關聯，對應結構即為圖4?9中的序號對應的結構。

由于采用了上述技術方案，本發明相對現有技術來說，取得的技術進步是：

1、本發明提供一種基于質譜數據的合成大麻素分類和結構解析方法，通過將電子激活解離技術成功應用于合成大麻素類小分子物質，實現了新精神活性物質的非靶向篩查和合成大麻素類物質的自動質譜解析。

2、本發明提供一種基于質譜數據的合成大麻素分類和結構解析方法，質譜智能解析軟件集成了NPS分類模型、SC亞類分類模型和質譜智能解析算法，NPS分類模型在505個 NPS的CID數據上進行訓練，實現了8類NPS分類預測，最高F1分?jǐn)?shù)達到96％，SC亞類分類模型在181個SC的EAD數據上訓練，實現了7類SC母核結構的分類，最高F1分?jǐn)?shù)達到97％。

3、本發明提供一種基于質譜數據的合成大麻素分類和結構解析方法，質譜智能解析算法包括候選化學結構生成、質譜預測、候選結構評分和碎片離子峰匹配等功能，整個過 4/8頁程無需任何人工干預，實現了新精神活性物質的全面篩查和快速準確檢測。



附圖說明

圖1為本發明的技術方案流程示意圖；



圖1

圖2為本發明根據EAD碎裂規律總結出的6類合成大麻素母核示意圖；



圖2

圖3中a是JWH?007的MS/MS譜圖和碎片結構；b是根據JWH?007的MS/MS圖譜總結出的碎片庫；c是利用碎片離子質量和假設中性丟失質量在碎片庫中進行結構搜索；



圖3

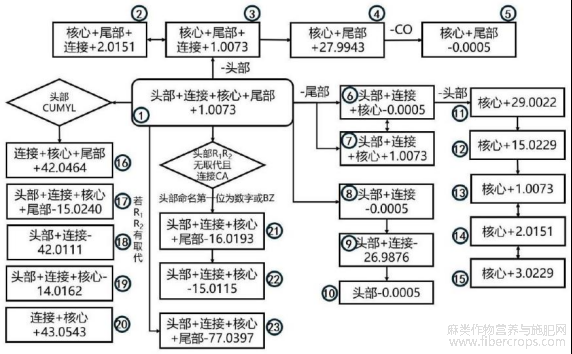

圖4為本發明的NA、QU類預測譜圖計算方式示意圖；



圖4

圖5為本發明的BZ、CUMYL類預測譜圖計算方式示意圖；



圖5

圖6為本發明的AB、AMB類預測譜圖計算方式示意圖；



圖6

圖7為本發明的A類預測譜圖計算方式示意圖；



圖7

圖8為本發明的TMCP類預測譜圖計算方式示意圖；



圖8

圖9為本發明的BZO?ZIDOXI類預測譜圖計算方式示意圖；



圖9

圖10為本發明的四種分類模型的混淆矩陣示意圖；



圖10

圖11為本發明的四個SC亞類分類模型的測試集預測結果的混淆矩陣示意圖；



圖11

圖12為本發明的樣本1?1，樣本2?5，和樣本2?6的化學結構示意圖；



圖12

圖13為本發明的EAD優化的參數組合示意圖；



圖13

圖14為本發明各個參數組合下的三個評價指標值示意圖；



圖14

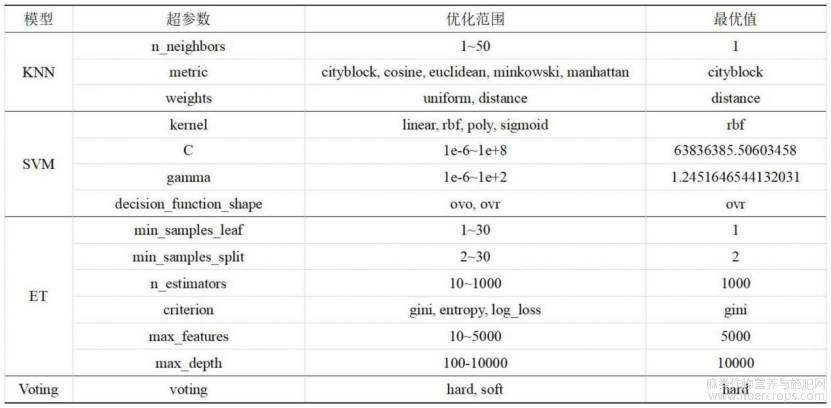

圖15為本發明四個NPS分類模型的最優超參數示意圖；



圖15

圖16為本發明四個SC亞類分類模型最優超參數示意圖；



圖16

圖17為本發明5個實際樣品的非靶向篩查結果示意圖。



圖17



具體實施方式

下面結合實施例對本發明做進一步詳細說明：

實施例1

如圖1?17所示，本發明提供了一種基于質譜數據的合成大麻素分類和結構解析方法，包括以下步驟：

S1：稱量1.00mg實際緝獲樣本，用1mL甲醇溶解，超聲15min后用1mL一次性注射器提取液體并過0.2μm wwPTFE微孔濾膜濾過，用甲醇稀釋后供儀器檢測；

S2：分別使用CID模式和EAD模式對樣品進行全面采集；

S3：使用MSConvert開源軟件將儀器原始數據文件轉換成mzXML的格式，使用 MZmine開源軟件對數據文件進行峰識別、色譜構建、解卷積、同位素過濾和數據導出，形成 csv格式的峰信息文件和mgf格式的MS/MS數據信息文件；

S4：將CID模式下采集的數據經過清洗和標準化后，交由NPS分類模型預測所有峰對應物質的類別，同樣將EAD模式下采集的數據經過清洗和標準化后，交由SC亞類分類模型預測NPS分類模型判定為合成大麻素類物質的亞類類別；

S5：對NPS分類模型判定為合成大麻素類的物質，使用EAD模式下的數據在自建的合成大麻素碎片庫中搜索4個部位的結構，生成所有候選化學結構，并根據前體離子的質量進行初步過濾，得到候選結構列表；

S6：根據步驟S4中給出的SC亞類類別，對步驟S5中得到的候選結構列表中的所有結構使用譜圖預測算法，生成每個候選結構的預測MS/MS譜圖；

S7：使用評分算法根據步驟S6給出的預測MS/MS譜圖為每個候選結構進行評分，按照評分從高到低進行排序，排名第一的即為最可能的結構；

S8：在給出最可能的結構之后，軟件同樣也會給出碎片離子對應的可能碎片結構，完成最終的MS/MS譜圖自動解析；

所述S2中儀器采集的色譜條件如下：色譜柱：Phenomenex  Biphenyl Colum；流動相：A：甲酸水溶液，B：甲酸乙腈溶液；流速、進樣量、柱溫、樣品室溫度；所述S3中的MSConvert軟件使用Peak Picking功能，算法選擇Vendor，MS Level設置為1?2；所述S3中的MZmine軟件的詳細參數如下：

A1：數據文件導入使用Import MS data，將mzXML文件作為輸入；

A2：峰識別使用Mass detection，一級識別參數：保留時間范圍1?20min，Polarity 為正離子，Mass detector為Centroid，Noise level為1000，二級識別參數：保留時間范圍 1?20min，Polarity為正離子，Mass detector為Centroid，Noise level為0；

A3：色譜圖構建使用ADAP Chromatogram Builder，Minimum consecutive scans 為5，Minimumintensity for consecutive scans為2000，Minimum absolute height為 5000，CID數據的m/z tolerance為0.002m/z或10ppm，EAD數據的為0.01m/z或50ppm；

A4：解卷積使用Local minimum feature resolver，Chromatographic threshold 為85％，Minimum search range RT/Mobility為0.05，Minimum relative height為0％， Minimum absolute height為2000，Min ratio of peak top/edge為2，Peak duration range為0?1，Minimum scans為5；

A5：同位素濾過使用13C isotope filter，CID數據的m/z tolerance為0.001m/z 或3ppm，EAD數據的為0.01m/z或10ppm，Retention time tolerance為0.02min，Monotonic shape為是，Maximum charge為2，Never remove feature with MS2為是；

A6：數據導出使用Export molecular networking files，導出csv和mgf兩個文件；

所述S4中的CID數據的清洗和標準化方式如下：使用MATLAB對csv和mgf兩個文件進行讀取，得到所有峰及其對應的二級質譜數據，所有二級質譜數據按照以下流程進行處理：

B1：將響應歸一化至0?100的范圍，形成新的二維數組；

B2：分別以0.5％和5％的閾值，刪除新的二維數組中響應低于該閾值的數據，形成 cut_0.5和cut_5和兩個二維數組；

B3：使用cut_5生成假設中性丟失數據，即將cut_5數組任意兩個m/z做差，其絕對值作為新的m/z值加入NL數組中，其響應取兩個作差值的平均，最后將生成的NL數組增加至 cut_0.5數組中；

B4：將cut_0.5數組中的響應按照公式1進行標準化，m/z值以四舍五入的方式保留兩位小數；



B5：新建一個長度為50000的一維全零數組X[i]，值i代表著0.01到500，間隔為 0.01的質量數，按照i＝m/z*100則X[i]＝響應的規則填入cut_0.5數組中的所有數據，最終每個質譜數據均形成一個長度為50000的一維數組，作為分類模型的輸入；

所述S4中的EAD數據的清洗和標準化方式如下：使用MATLAB對csv和mgf兩個文件進行讀取，得到所有峰及其對應的二級質譜數據，EAD質譜數據按照以下流程進行處理：

C1：將響應歸一化至0?100的范圍，形成新的二維數組；

C2：以0.5和1的閾值，刪除新的二維數組中響應低于該閾值的數據，形成cut_0.5 和cut_1二維數組；

C3：將cut_0.5數組中的響應按照公式1進行標準化，m/z值以四舍五入的方式保留1位小數；

C4：新建一個長度為5000的一維全零數組X[i]，值i代表著0.1到500，間隔為0.1的質量數，按照i＝m/z*100則X[i]＝響應的規則填入cut_0.5數組中的所有數據，最終每個質譜數據均形成一個長度為5000的一維數組，作為SC亞類分類模型的輸入；

C5：cut_1作為合成大麻素碎片庫搜索的輸入，以生成候選結構列表；

所述S5中結構搜索的方式如圖3c，得到4個部位的所有可能結構，全排列組合后即可得到若干個可能結構列表，相加4個部位的對應質量與實際MS/MS譜圖的前體離子質量進行比較，若質量誤差小于0.01Da，則加入候選結構列表，以待進一步的篩選處理；所述S6中的譜圖預測算法基于步驟S4給出的SC亞類分類模型給出的類別，按照?qǐng)D4?9的計算方式生成相應結構的預測譜圖；所述S7中的評分算法將步驟S6得到的預測MS/MS譜圖與實驗譜圖進行比對，質量容忍誤差為0.01Da，一個峰計一分，候選結構以總分進行排序，所述S8中的碎片離子結構預測，即峰匹配，匹配的方式基于所述S7的評分算法，將實驗譜圖與預測MS/MS譜圖成功匹配的峰進行關聯，對應結構即為圖4?9中的序號對應的結構。

在本實施例中，S2中質譜數據采集自SCIEX ZenoTOFTM 7600超高效液相色譜?質譜聯用儀；掃描方式：電噴霧離子源，正離子掃描；檢測方式：IDA數據依賴性采集模式；電噴霧電壓：5500V；離子源溫度：500℃；霧化氣壓強：50psi；輔助加熱氣壓強：50psi；氣簾氣壓強：35psi；去簇電壓：20V，CID模式下的參數如下：碰撞能量：35±15V，EAD模式下的參數如下：電子束能量：15eV；離子傳輸效率：100％；電子術電流：7500nA；反應時間：50ms；Zeno阱閾值：100000cps；S4中的NPS分類模型和SC亞類分類模型由Python訓練得到，均使用Voting 算法，集成了K最近鄰、支持向量機和極限森林三種模型，NPS分類模型支持1：合成大麻素類；2：合成卡西酮類；3：苯乙胺類；4：芬太尼類；5：色胺類；6：苯環利定類；7：苯二氮 類；8：其他類共8類NPS的預測分類，SC亞類分類模型支持1：AMB、AB類；2：A類；3：BZ、CUMYL類；4：NA、QU類；5：TMCP類；6：BZO?ZIDOXI類；7：其他類共7類SC母核結構的預測分類，各類母核結構如圖2，圖2中X＝N,O,無；Y＝N,C；核心可以進行替換，NA、QU類頭部可為其他環。

實施例2

如圖1?17所示，在實施例1的基礎上，本發明提供一種技術方案：優選的，為了獲得更多的碎片信息，本研究針對EAD模式下的質譜參數進行了優化，各個參數選擇優化的值分 7/8頁別為：電子束能量Electron KE：10eV、15eV、20eV；電子束電流Electron beam current： 6000nA、7500nA、9000nA；離子傳輸效率ETC：50％、75％、100％；反應時間Reaction time：35ms、50ms、65ms；Zeno阱閾值Zeno threshold：100000cps，具體的優化參數組合見圖13，每個參數組合將100ppb的181種合成大麻素重復進樣三次，并設定了三個指標用以評價不同 EAD參數組合下譜圖質量的優劣：平均峰面積；相對豐度高于1％的碎片數量；三次重復的相同碎片的豐度RSD，采用MATLAB對以上9組參數組合對181種合成大麻素重復采集3次得到的 4887個EAD譜圖數據進行處理，受EAD模式下儀器質量精度有所下降的影響，在對同一個合成大麻素的3個EAD譜圖進行峰對齊的過程中，設定的誤差窗口為0.01Da，計算得到的9組參數的各個指標的值見圖14，圖14中不同的參數組合的差異主要體現在碎片數量上，平均峰面積和豐度RSD的差異較小，Electron KE值對于譜圖質量的影響最大，在KE值由10eV提升至15eV后，碎片離子的數量和豐度都有著顯著提升，但是繼續提高至20V后，所有的碎片豐度都出現斷崖式的下降，實際觀察20eV下的EAD譜圖發現，大部分合成大麻素的碎片幾乎完全消失，只剩下了分子離子峰，這也導致了參數組合3的豐度RSD明顯低于其他所有組合，參數Electron beam current和ETC都控制著實際電子的數量，譜圖質量和參數取值整體上呈現正相關，因此Electron beam current選擇7500nA，ETC選擇100％，Electron beam current不選擇最高值9000nA的原因是：7500nA提升至9000nA對碎片數量的提升較?。辉礁叩腅lectron beam current值會導致EAD模式響應衰減得越快，實驗發現EAD模式長期處于高電流條件下，會導致質譜EAD和CID模式的整體響應降低，使用負離子質譜方法進行沖洗后，質譜整體響應可以恢復正常，Reaction time的取值對于譜圖質量的影響較小，但由于質譜的二級駐留時間需要大于2倍的Reaction time，為了盡量降低方法循環時間，保證方法的穩定性，Reaction time選擇為50ms，因此最終選擇組合1作為最優參數組合。

實施例3

如圖1?17所示，在實施例1的基礎上，本發明提供一種技術方案：優選的，選擇KNN、SVM、ET、Voting四個分類模型進行優化，模型采用貝葉斯優化算法和5折交叉驗證進行訓練優化，采用精確度、召回率和f1分?jǐn)?shù)三個指標對模型進行評估，測試集的劃分使用python按照0.2的比例隨機進行劃分，訓練集數據404個，測試集數據101個，各個模型的最優超參數組合見圖15，各個模型的測試集混淆矩陣如圖10，圖10中1：合成大麻素類；2：合成卡西酮類；3：苯乙胺類；4：芬太尼類；5：色胺類；6：苯環利定類；7：苯二氮 類；8：其他類，最終選擇Voting模型作為最終的NPS分類模型。

實施例4

如圖1?17所示，在實施例1的基礎上，本發明提供一種技術方案：優選的，選擇KNN、SVM、ET和Voting四個分類模型進行優化，模型采用貝葉斯優化算法和5折交叉驗證進行優化，采用精確度、召回率和f1分?jǐn)?shù)三個指標對模型進行評估，訓練集和測試集的劃分采用 Python軟件按照0.2的比例隨機劃分，將181個合成大麻素?cái)?shù)據分為144個訓練集數據和37 個測試集數據，各個模型的最優超參數組合見圖16，各個模型的測試集混淆矩陣如圖11，圖11中1：AMB、AB類；2：A類；3：BZ、CUMYL類；4：NA、QU類；5：TMCP類；6：BZO?ZIDOXI類；7：其他類，最終選擇Voting模型作為最終的SC亞類分類模型，使用上述技術流程對五個實際樣品進行了非靶向篩查，結果見圖17，五個實際樣本中的13種物質全部被NPS分類模型正確分類，使用EAD模式重新采集了樣品1和樣品2，除樣品2?5外，所有物質都被成功解析，正確結構均排在第一位，樣品1?1和樣品2?6中的兩種物質均為新型合成大麻素。

上文一般性地對本發明做了詳盡的描述，但在本發明基礎上，可以對之做一些修改或改進，這對于技術領域的一般技術人員是顯而易見的。因此，在不脫離本發明思想精神的修改或改進，均在本發明的保護范圍之內。



文章摘自國家發明專利，一種基于質譜數據的合成大麻素分類和結構，發明人：花鎮東，杜宇，賈薇，劉翠梅，黃鈺，申請?zhí)枺?/font>202411119803.9，申請日：2024.08.15
