摘  要：本發明涉及一種亞麻纖維超臨界二氧化碳抗紫外線整理裝置，包括：二氧化碳?xì)馄?、過濾器、制冷器、高壓泵、預熱器、混合器、循環泵、分離釜和控制系統；還設有抗紫外線整理釜。本發明的有益效果是：本發明在整理過程中，抗紫外線整理劑由整理釜內缸上的噴孔進入整理釜，對亞麻纖維進行抗紫外線整理，通過底部攪拌器的作用，增強了抗紫外線整理劑的滲透性，提高了抗紫外線整理的均勻性?？棺贤饩€整理全過程節能減排，對環境零污染；本發明設計的亞麻纖維超臨界二氧化碳抗紫外線整理裝置及整理方法，能夠?qū)喡槔w維的抗紫外線整理起到積極的推動作用；經過本發明方法進行抗紫外線整理后的亞麻纖維防護系數能達到50以上。

權利要求

1.一種亞麻纖維超臨界二氧化碳抗紫外線整理裝置，包括：二氧化碳?xì)馄?、過濾器、制冷器、高壓泵、預熱器、混合器、循環泵、分離釜和控制系統；其特征在于，還設有抗紫外線整理釜（7）；

二氧化碳?xì)馄颗c過濾器、制冷器、高壓泵、預熱器、混合器、抗紫外線整理釜、循環泵及分離釜相連；控制系統電連接二氧化碳?xì)馄?、過濾器、制冷器、高壓泵、預熱器、混合器、循環泵和分離釜；攪拌器（4）和旋轉裝置（2）均電連接控制系統；控制系統用于控制二氧化碳?xì)馄?、過濾器、制冷器、高壓泵、預熱器、混合器、抗紫外線整理釜、循環泵、分離釜、攪拌器（4）及旋轉裝置（2）的啟停；

抗紫外線整理釜（7）內設有整理釜內缸（6）、攪拌器（4）、中空的底座（3）和旋轉裝置（2）；旋轉裝置（2）安裝于中空的底座（3）上，整理釜內缸（6）固定安裝于旋轉裝置（2）上，旋轉裝置（2）用于帶動整理釜內缸（6）轉動；整理釜內缸（6）底部設有攪拌器（4），攪拌器上設有若干孔，孔徑為0.5～10mm；整理釜內缸（6）側壁上均勻布設有多個噴孔（5）；抗紫外線整理釜（7）底部與整理釜內缸（6）底部之間存在一定距離，抗紫外線整理釜（7）底部、中空的底座（3）和整理釜內缸（6）之間的容置空間內形成抗紫外線整理劑的通道，抗紫外線整理劑的通道連接整理劑入口（1）。

2.根據權利要求1所述亞麻纖維超臨界二氧化碳抗紫外線整理裝置，其特征在于：底座（3）為中空環狀，中空環狀的底座（3）一端連接整理釜內缸（6）底部，另一端連接抗紫外線整理釜（7）底部。

3.根據權利要求1所述亞麻纖維超臨界二氧化碳抗紫外線整理裝置，其特征在于：整理釜內缸（6）側壁上的噴孔（5）個數為10～100個，孔徑為1～10mm。

4.根據權利要求1所述亞麻纖維超臨界二氧化碳抗紫外線整理裝置，其特征在于：抗紫外線整理釜（7）底部、中空的底座（3）和整理釜內缸（6）之間的容置空間內還設有中空升降噴桿（17），中空升降噴桿（17）的噴出口正對整理釜內缸的噴孔（5），中空升降噴桿（17）的進液端連接整理劑入口（1）。

5.一種采用如權利要求1至4任一項所述亞麻纖維超臨界二氧化碳抗紫外線整理裝置的亞麻纖維織物抗紫外線整理方法，其特征在于，包括以下步驟：

將0.5～100g的抗紫外線吸收劑納米TiO2與1～100g/L乙醇混合均勻，得到分散溶液；然后向分散溶液中加入1～100g/L乙二醛、1～100g/L聚乙二醇、1～50g/L十二烷基硫酸鈉和1～50g/L有機硅，得到抗紫外線整理混合液；

將所得抗紫外線整理混合液放入整理劑釜體中，開啟制冷器，打開二氧化碳?xì)馄?，開啟高壓泵和預熱器；以5～10g/min的流速向整理劑釜體中通入二氧化碳，將抗紫外線整理混合液與二氧化碳在35～60℃的溫度，8～18Mpa的壓力下混合5～30min；抗紫外線整理混合液在超臨界二氧化碳作用下達到超臨界狀態，得到超臨界混合流體；

將2～10kg亞麻纖維放入抗紫外線整理釜中，向抗紫外線整理釜中加入超臨界混合流體，在35～120℃溫度，8～30MPa壓力下，以5～30g/min的流速通入二氧化碳，一部分流體進入中空升降噴桿，由噴出口噴出，通過整理釜內缸表面的噴孔進入整理釜，旋轉裝置帶動整理釜轉動，對亞麻纖維進行多方向的抗紫外線整理20～150min；同時，部分抗紫外線整理混合液由攪拌器上的孔進入通道，和另一部分流體混合，通過整理釜內缸表面的噴孔再次進入整理釜，完成內循環整理過程；部分抗紫外線整理混合液由抗紫外線整理混合液出口流出，經過分離釜、外循環管道、高壓泵、預熱器混合器，然后進入整理釜，完成外循環整理過程；

取出抗紫外線整理釜中進行抗紫外線整理后的亞麻纖維，在二氧化碳的通入氣氛下，將亞麻纖維在35～40°C溫度、8～10 MPa壓力下清洗10～30 min，清洗掉多余的抗紫外線整理劑；

抗紫外線整理結束后，對抗紫外線整理混合液進行分離回收。

技術領域

本發明屬于亞麻纖維織物抗紫外線整理技術領域，尤其涉及一種亞麻纖維超臨界二氧化碳抗紫外線整理裝置及整理方法。

背景技術

亞麻(學名：Linum usitatissimum)是人類最早使用的優質植物纖維，占天然纖維總量的1.5％。亞麻纖維化學組成主要包括纖維素、半纖維素、木質素、果膠和蠟質等。其中，纖維素含量70％～80％，半纖維素含量12％～15％，木質素含量2.5％～5％，果膠含量1.4％～5.7％，蠟質含量1.2％～1.8％，含氮物質含量0.3％～0.6％。隨著石油資源的逐漸枯竭，亞麻以其優異的吸濕快干、透氣滑爽、抗菌保健、耐酸堿、抗腐蝕等特點，具有良好的衛生保健性能及透氣、滑爽、粗獷、豪放、紋理自然、色調柔和、挺括大方等獨特風格，日益受到人們的重視和關注，被廣泛應用于紡織服裝、家庭裝飾、航空航天、醫療衛生等諸多領域。

傳統的亞麻纖維的抗紫外線整理方式，多采用紫外線吸收劑或紫外線屏蔽劑對織物進行后整理，整理后織物上的紫外線吸收劑可以反射或吸收紫外線，并進行能量交換，以熱能或其他無害低能輻射的方式，將能量釋放掉或消耗，以減少織物上染料對紫外線的吸收作用，避免產生光化反應。

但是，傳統抗紫外線整理方法存在工藝流程長、工藝過程復雜等問題，影響纖維織物的透氣性、手感、白度及耐洗性等。

發明內容

本發明的目的是克服現有技術中的不足，提供一種亞麻纖維超臨界二氧化碳抗紫外線整理裝置及方法。

這種亞麻纖維超臨界二氧化碳抗紫外線整理裝置，包括：二氧化碳?xì)馄?、過濾器、制冷器、高壓泵、預熱器、混合器、循環泵、分離釜和控制系統；還設有抗紫外線整理釜；

二氧化碳?xì)馄颗c過濾器、制冷器、高壓泵、預熱器、混合器、抗紫外線整理釜、循環泵及分離釜相連；控制系統電連接二氧化碳?xì)馄?、過濾器、制冷器、高壓泵、預熱器、混合器、循環泵和分離釜；攪拌器和旋轉裝置均電連接控制系統；控制系統用于控制二氧化碳?xì)馄?、過濾器、制冷器、高壓泵、預熱器、混合器、抗紫外線整理釜、循環泵、分離釜、攪拌器及旋轉裝置的啟停；

抗紫外線整理釜內設有整理釜內缸、攪拌器、中空的底座和旋轉裝置；旋轉裝置安裝于中空的底座上，整理釜內缸固定安裝于旋轉裝置上，旋轉裝置用于帶動整理釜內缸轉動；整理釜內缸底部設有攪拌器，攪拌器用于攪動整理釜內缸內的亞麻纖維和抗紫外線整理劑，增強了抗紫外線整理劑的滲透性，提高了抗紫外線整理的均勻性，攪拌器上設有若干孔，孔徑為0.5～10mm，利于整理劑流到通道，形成內循環；整理釜內缸側壁上均勻布設有多個噴孔，用于向整理釜內缸內噴入抗紫外線整理劑；抗紫外線整理釜底部與整理釜內缸底部之間存在一定距離，抗紫外線整理釜底部、中空的底座和整理釜內缸之間的容置空間內形成抗紫外線整理劑的通道，抗紫外線整理劑的通道連接整理劑入口。

作為優選：底座為中空環狀，中空環狀的底座一端連接整理釜內缸底部，另一端連接抗紫外線整理釜底部。

作為優選：整理釜內缸側壁上的噴孔個數為10～100個，孔徑為1～10mm。

作為優選，抗紫外線整理釜底部、中空的底座和整理釜內缸之間的容置空間內還設有中空升降噴桿，中空升降噴桿的噴出口正對整理釜內缸的噴孔，中空升降噴桿的進液端連接整理劑入口。

這種采用亞麻纖維超臨界二氧化碳抗紫外線整理裝置的亞麻纖維織物抗紫外線整理方法，包括以下步驟：

將0.5～100g的抗紫外線吸收劑納米TiO2與1～100g/L乙醇混合均勻，得到分散溶液；然后向分散溶液中加入1～100g/L乙二醛、1～100g/L聚乙二醇、1～50g/L十二烷基硫酸鈉和1～50g/L有機硅，得到抗紫外線整理混合液；

將所得抗紫外線整理混合液放入整理劑釜體中，開啟制冷器，打開二氧化碳?xì)馄?，開啟高壓泵和預熱器；以5～10g/min的流速向整理劑釜體中通入二氧化碳，將抗紫外線整理混合液與二氧化碳在35～60℃的溫度，8～18Mpa的壓力下混合5～30min；抗紫外線整理混合液在超臨界二氧化碳作用下達到超臨界狀態，得到超臨界混合流體；

將2～10kg亞麻纖維放入抗紫外線整理釜中，向抗紫外線整理釜中加入超臨界混合流體，在35～120℃溫度，8～30MPa壓力下，以5～30g/min的流速通入二氧化碳，一部分流體進入中空升降噴桿，由噴出口噴出，通過整理釜內缸表面的噴孔進入整理釜，旋轉裝置帶動整理釜轉動，對亞麻纖維進行多方向的抗紫外線整理20～150min；同時，部分抗紫外線整理混合液由攪拌器上的孔進入通道，和另一部分流體混合，通過整理釜內缸表面的噴孔再次進入整理釜，完成內循環整理過程；部分抗紫外線整理混合液由抗紫外線整理混合液出口流出，經過分離釜、外循環管道、高壓泵、預熱器混合器，然后進入整理釜，完成外循環整理過程；

取出抗紫外線整理釜中進行抗紫外線整理后的亞麻纖維，在二氧化碳的通入氣氛下，將亞麻纖維在35～40℃溫度、8～10MPa壓力下清洗10～30min，清洗掉多余的抗紫外線整理劑，提高抗紫外線整理后的亞麻纖維的抗紫外線效果；

抗紫外線整理結束后，對抗紫外線整理混合液進行分離回收。

本發明的有益效果是：本發明的方法在整理過程中，抗紫外線整理劑由整理釜內缸上的噴孔進入整理釜，對亞麻纖維進行抗紫外線整理，通過底部攪拌器的作用，增強了抗紫外線整理劑的滲透性，提高了抗紫外線整理的均勻性?？棺贤饩€整理全過程節能減排，對環境零污染；本發明設計的亞麻纖維超臨界二氧化碳抗紫外線整理裝置及整理方法，能夠?qū)喡槔w維的抗紫外線整理起到積極的推動作用；經過本發明方法進行抗紫外線整理后的亞麻纖維防護系數(UPF)能達到50以上。

附圖說明

圖1為抗紫外線整理釜結構示意圖；

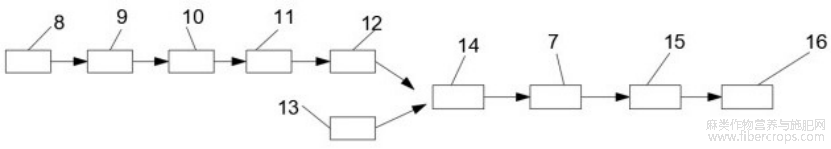

圖2為亞麻纖維超臨界二氧化碳抗紫外線整理方法流程圖。

附圖標記說明：整理劑入口1、旋轉裝置2、底座3、攪拌器4、噴孔5、整理釜內缸6、抗紫外線整理釜7、二氧化碳?xì)馄?/font>8、過濾器9、制冷器10、高壓泵11、預熱器12、整理釜?jiǎng)└?/font>13、混合器14、循環泵15、分離釜16、中空升降噴桿17。
