摘 要：本發明涉及一種亞麻籽膳食纖維制備設備及方法，包括箱體，箱體包括下箱體和上箱體，上箱體上安裝有下料斗，下箱體的下方設有支撐腿，上箱體內設有擠壓筒和攪拌筒，上箱體的上方設有驅動組件，驅動組件伸入上箱體內并與第一轉動軸固定連接，第一轉動軸的外壁安裝有固定板，固定板的下方還可拆卸固定安裝有打磨筒，打磨筒的外側壁設有打磨槽，且擠壓筒的內壁活動安裝有擠壓組件，擠壓筒的下端設有第一引導管；擠壓筒的底部轉動連接有第二轉動軸，攪拌筒的底部中央安裝有第二引導管；下箱體內安裝有篩分組件；該設備還包括清洗組件。本發明具有提升亞麻籽綜合利用、提高產品附加值、擴大經濟效益等有益效果。
權利要求書
1.一種亞麻籽膳食纖維制備設備，包括箱體，所述箱體包括下箱體（1）和安裝于下箱體（1）上方的上箱體（2），所述上箱體（2）的上方安裝有下料斗（3），所述下箱體（1）的下方設有支撐腿（4），其特征在于：所述上箱體（2）內從上至下依次設有上端開口的擠壓筒（5）和上端開口的攪拌筒（6），所述上箱體（2）的上方設有驅動組件（7），所述驅動組件（7）的輸出端伸入上箱體（2）內并與豎向設置的第一轉動軸（8）固定連接，所述第一轉動軸（8）的外壁安裝有固定板（9），所述固定板（9）的下方還可拆卸固定安裝有打磨筒（10），所述打磨筒（10）的外側壁設有打磨槽（11），且擠壓筒（5）的內壁活動安裝有與打磨筒（10）配合使用的擠壓組件，所述擠壓筒（5）的下端設有伸向攪拌筒（6）的第一引導管（12）；所述擠壓筒（5）的底部中央轉動連接有第二轉動軸（13），所述第一轉動軸（8）的下端插接于第二轉動軸（13）的上端，所述攪拌筒（6）的底部中央安裝有第二引導管（14），所述第二引導管（14）伸入下箱體（1）內；所述下箱體（1）內安裝有篩分組件；該設備還包括清洗組件。
2.根據權利要求1所述的一種亞麻籽膳食纖維制備設備，其特征在于：所述擠壓筒（5）的上端內側設有第一導流面（15），所述固定板（9）的外側邊緣設有第二導流面（16）。
3.根據權利要求1所述的一種亞麻籽膳食纖維制備設備，其特征在于：所述打磨槽（11）豎向設置，且沿打磨筒（10）的外側壁均勻圓周設置，所述打磨槽（11）呈V型結構，且相鄰打磨槽（11）之間采用圓弧過渡。
4.根據權利要求3所述的一種亞麻籽膳食纖維制備設備，其特征在于：所述擠壓組件包括兩個半圓板狀的擠壓板（17），所述擠壓板（17）的外側壁與擠壓筒（5）的內側壁之間設有多個擠壓彈簧（18）。
5.根據權利要求4所述的一種亞麻籽膳食纖維制備設備，其特征在于：所述擠壓板（17）的上端設有向擠壓筒（5）傾斜的防漏板（19）。
6.根據權利要求1所述的一種亞麻籽膳食纖維制備設備，其特征在于：所述第二轉動軸（13）的外側壁設有多個攪拌葉片（20），且第二引導管（14）內安裝有支撐架（21），所述第二轉動軸（13）的下端轉動連接在支撐架（21）上，且支撐架（21）上設有供亞麻籽仁和膳食纖維混合物料穿過的通孔。
7.根據權利要求6所述的一種亞麻籽膳食纖維制備設備，其特征在于：所述第一轉動軸（8）的下端中央設有引導桿（22），所述引導桿（22）的外側壁橫向設有多個限位桿（23），所述第二轉動軸（13）的上端設有與引導桿（22）配合使用的引導槽（24）和與限位桿（23）配合使用的限位槽（25）。
8.根據權利要求1所述的一種亞麻籽膳食纖維制備設備，其特征在于：所述篩分組件包括支撐框體（26）、篩分框（27）、振動電機（28）和篩分彈簧（29），所述支撐框體（26）的底部通過篩分彈簧（29）安裝于下箱體（1）內底部，所述振動電機（28）安裝于支撐框體（26）的側壁，所述篩分框（27）放置于支撐框體（26）內部，且支撐框體（26）的下方設有供膳食纖維通過通孔，所述下箱體（1）內底部中央還開設有出料槽（30），所述出料槽（30）的底部連通有第三引導管（31）。
9.根據權利要求1所述的一種亞麻籽膳食纖維制備設備，其特征在于：所述清洗組件包括清洗筒（32）和位于清洗筒（32）外側壁的毛刷（33）。
10.一種采用如權利要求1-9中任一項所述的亞麻籽膳食纖維制備設備的制備方法，其特征在于：包括如下步驟：
S1，將亞麻籽在80-90℃烘干30-60min，快速冷卻至室溫，在室溫下靜置30-60min后，將亞麻籽從下料斗（3）送入上箱體（2）內，啟動驅動組件（7），亞麻籽在擠壓組件和打磨筒（10）的摩擦作用下使亞麻籽充分去除表皮膳食纖維；
S2，去除表皮膳食纖維后的亞麻籽仁和膳食纖維混合物料送入攪拌筒（6）內進行充分?jǐn)嚢瑁?/font>
S3，攪拌后的亞麻籽仁和膳食纖維混合物料送入篩分組件，實現亞麻籽仁、膳食纖維的分離；
S4，當需要清洗設備時，將打磨筒（10）從固定板（9）上拆卸，并將清洗組件安裝在固定板（9）上，通過啟動驅動組件（7）帶動清洗組件轉動，實現對擠壓筒（5）內部的清潔，并配合氣槍對擠壓筒（5）內部實現徹底清潔。
技術領域
本發明涉及一種亞麻籽膳食纖維制備裝置，尤其是涉及亞麻籽膳食纖維制備設備及方法，屬于亞麻籽加工技術領域。
背景技術
亞麻籽是一種產于我國西北和東北寒涼高原地區的特色油料，富含油脂和“-亞麻酸、亞麻木酚素(1wt％～4wt％)、亞麻籽膳食纖維(27wt％左右)等多種生物活性功能成分，這些活性成分具有明顯的保健作用和藥理活性，亞麻籽是一種具有綜合加工開發利用價值和應用潛力的天然功能性食品原料。因此，圍繞著亞麻籽的開發和利用，并用于生產具有生物活性或功能性的新型產品，已經成為現階段研究的熱點之一。
亞麻籽的表層含有一層亞麻多糖（亞麻籽膠），占種籽總質量的10％左右，亞麻籽膠是一種水溶性的膳食纖維，其作為一種新型的食品添加劑，廣泛應用于食品工業，也應用于其他工業，如制藥工業等。
在亞麻籽膳食纖維生產技術方面，目前常用的制備方法主要有干、濕方法，濕法制備是以水泡膠生產亞麻籽膳食纖維技術，主要以亞麻籽為原料，經熱水浸提、分離、濃縮/脫水、干燥得到亞麻籽膳食纖維，但需要對亞麻籽進行多次處理，考慮到實際生產中處理次數過多，會造成生產成本增加，不符合工業化生產。
亞麻籽膳食纖維干法制備如在中國專利文獻上公開的“亞麻籽脫膠機”，其公告號CN202576312U，包括機架、脫膠系統、風網系統、動力系統組成；其中脫膠系統包括進料斗、第一螺旋推進器、砂輥、膠粉篩；膠粉篩固定在機架上，膠粉篩與機架之間圍成打磨室，出料口與打磨室相通；第一螺旋推進器和砂輥共用第一轉動軸，第一螺旋推進器和砂輥均位于打磨室內，且第一螺旋推進器位于進料口的下方，砂輥上設有螺旋部分；膠粉篩為圓孔篩。該裝置能夠通過打磨的方法將亞麻籽膠從亞麻籽上進行分離提取，但是在實際應用中發現，由于膠粉篩為圓孔篩，亞麻籽帶有尖角，在打磨過程中極易使得亞麻籽在尖角處斷裂，一方面亞麻籽油脂容易出來，導致膳食纖維極易粘黏在膠粉篩上，影響產出及后續生產使用，另一方面會導致亞麻籽仁不完整，影響亞麻籽仁成品品質。
發明內容
本發明主要是針對現有技術存在的上述問題，提供一種亞麻籽膳食纖維制備設備及方法。
本發明的目的主要是通過下述方案得以實現的：
一種亞麻籽膳食纖維制備設備，包括箱體，所述箱體包括下箱體和安裝于下箱體上方的上箱體，所述上箱體的上方安裝有下料斗，所述下箱體的下方設有支撐腿，所述上箱體內從上至下依次設有上端開口的擠壓筒和上端開口的攪拌筒，所述上箱體的上方設有驅動組件，所述驅動組件的輸出端伸入上箱體內并與豎向設置的第一轉動軸固定連接，所述第一轉動軸的外壁安裝有固定板，所述固定板的下方還可拆卸固定安裝有打磨筒，所述打磨筒的外側壁設有打磨槽，且擠壓筒的內壁活動安裝有與打磨筒配合使用的擠壓組件，所述擠壓筒的下端設有伸向攪拌筒的第一引導管；所述擠壓筒的底部中央轉動連接有第二轉動軸，所述第一轉動軸的下端插接于第二轉動軸的上端，所述攪拌筒的底部中央安裝有第二引導管，所述第二引導管伸入下箱體內；所述下箱體內安裝有篩分組件；該設備還包括清洗組件。
作為優選，所述擠壓筒的上端內側設有第一導流面，所述固定板的外側邊緣設有第二導流面。
作為優選，所述打磨槽豎向設置，且沿打磨筒的外側壁均勻圓周設置，所述打磨槽呈V型結構，且相鄰打磨槽之間采用圓弧過渡。
作為優選，所述擠壓組件包括兩個半圓板狀的擠壓板，所述擠壓板的外側壁與擠壓筒的內側壁之間設有多個擠壓彈簧。
作為優選，所述擠壓板的上端設有向擠壓筒傾斜的防漏板。
作為優選，所述第二轉動軸的外側壁設有多個攪拌葉片，且第二引導管內安裝有支撐架，所述第二轉動軸的下端轉動連接在支撐架上，且支撐架上設有供亞麻籽仁和膳食纖維混合物料穿過的通孔。
作為優選，所述第一轉動軸的下端中央設有引導桿，所述引導桿的外側壁橫向設有多個限位桿，所述第二轉動軸的上端設有與引導桿配合使用的引導槽和與限位桿配合使用的限位槽。
作為優選，所述篩分組件包括支撐框體、篩分框、振動電機和篩分彈簧，所述支撐框體的底部通過篩分彈簧安裝于下箱體內底部，所述振動電機安裝于支撐框體的側壁，所述篩分框放置于支撐框體內部，且支撐框體的下方設有供膳食纖維通過通孔，所述下箱體內底部中央還開設有出料槽，所述出料槽的底部連通有第三引導管。
作為優選，所述清洗組件包括清洗筒和位于清洗筒外側壁的毛刷。
本發明還提供一種采用上述亞麻籽膳食纖維制備設備的亞麻籽膳食纖維制備方法，包括如下步驟：
S1，將亞麻籽在80-90℃烘干30-60min，快速冷卻至室溫，在室溫下靜置30-60min后，將亞麻籽從下料斗送入上箱體內，啟動驅動組件，亞麻籽在擠壓組件和打磨筒的摩擦作用下使亞麻籽充分去除表皮膳食纖維；
S2，去除表皮膳食纖維后的亞麻籽仁和膳食纖維混合物料送入攪拌筒內進行充分?jǐn)嚢瑁?/font>
S3，攪拌后的亞麻籽仁和膳食纖維混合物料送入篩分組件，實現亞麻籽仁和膳食纖維混合物料的分離；
S4，當需要清洗設備時，將打磨筒從固定板上拆卸，并將清洗組件安裝在固定板上，通過啟動驅動組件帶動清洗組件轉動，實現對擠壓筒內部的清潔，并配合氣槍對擠壓筒內部實現徹底清潔。
因此，與現有技術相比，本發明具備下述優點：
（1）本發明通過設置的擠壓筒、擠壓板和打磨筒，在驅動組件、第一轉動軸和固定板的作用下，亞麻籽會在擠壓板和打磨筒的摩擦作用下使亞麻籽充分脫去表層膳食纖維，而且由于擠壓板與擠壓筒之間設有擠壓彈簧，能夠避免由于擠壓力過大而導致亞麻籽斷裂，一方面保證了亞麻籽仁的成品質量，另一方面能夠避免亞麻籽斷裂出油粘連膳食纖維；
（2）本發明通過設置的第二轉動軸、攪拌葉片，能夠?qū)⒚撊ケ韺由攀忱w維后的亞麻籽仁和膳食纖維混合物料進行充分?jǐn)嚢?，使得亞麻籽仁和膳食纖維充分分散，方便后續的篩分；
（3）本發明通過設置的支撐框體、篩分框、振動電機和篩分彈簧，在振動電機的作用下，能夠?qū)喡樽讶屎蜕攀忱w維混合物料進行充分篩分，亞麻籽仁留在篩分框上，膳食纖維從篩分框下方流出，并經出料槽和第三引導管引出收集；
（4）本發明通過設置的打磨筒和清洗筒，打磨筒和清洗筒均能夠可拆卸固定在固定板上，方便設備的清洗，操作簡單，而且由于第一轉動軸和第二轉動軸之間為插接，方便了打磨筒和清洗筒的更換。
附圖說明

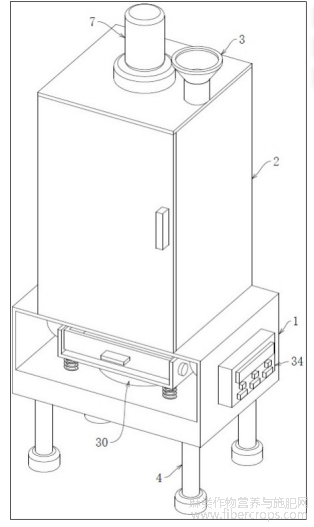

圖1是本發明的一種結構示意圖；
圖1
圖2是本發明中擠壓筒和攪拌筒的內部結構示意圖；
圖2

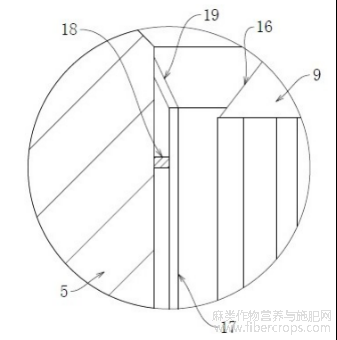

圖3是圖2中A處的放大圖；
圖3
圖4是本發明中打磨筒的俯視圖；
圖4
圖5是本發明中篩分組件的結構示意圖；
圖5
圖6是本發明中清洗組件的結構示意圖；
圖6
圖7是本發明中第一轉動軸的下端的結構示意圖；
圖7
圖8是本發明中第二轉動軸的俯視圖。
圖8
圖示說明：1-下箱體，2-上箱體，3-下料斗，4-支撐腿，5-擠壓筒，6-攪拌筒，7-驅動組件，8-第一轉動軸，9-固定板，10-打磨筒，11-打磨槽，12-第一引導管，13-第二轉動軸，14-第二引導管，15-第一導流面，16-第二導流面，17-擠壓板，18-擠壓彈簧，19-防漏板，20-攪拌葉片，21-支撐架，22-引導桿，23-限位桿，24-引導槽，25-限位槽，26-支撐框體，27-篩分框，28-振動電機，29-篩分彈簧，30-出料槽，31-第三引導管，32-清洗筒，33-毛刷，34-控制器。
具體實施方式
下面通過具體實施例，并結合附圖，對本發明的技術方案作進一步的具體說明。應當理解，本發明的實施并不局限于下面的實施例，對本發明所做的任何形式上的變通和/或改變都將落入本發明保護范圍。
在本發明中，若非特指，所有的份、百分比均為重量單位，所采用的設備和原料等均可從市場購得或是本領域常用的。下述實施例中的方法，如無特別說明，均為本領域的常規方法。下述實施例中的部件或設備如無特別說明，均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知。
實施例1：
如圖1、2所示，本發明提供一種技術方案，一種亞麻籽膳食纖維制備設備，包括箱體，箱體由下箱體1和通過螺栓固定安裝于下箱體1上方的上箱體2組成，上箱體2的頂板與其本體之間通過螺栓可拆卸連接，上箱體2的上方固定安裝有下料斗3，下料斗3的下端出口伸入到上箱體2內部，下箱體1的下方四角處均通過螺栓固定安裝有支撐腿4。
上述上箱體2內從上至下依次固定安裝有上端開口的擠壓筒5和上端開口的攪拌筒6，擠壓筒5和攪拌筒6的下端均呈漏斗狀結構，上箱體2的上方中央通過螺栓固定安裝有驅動組件7，驅動組件7采用驅動電機，驅動電機豎直向下、且其輸出端伸入上箱體2內并通過聯軸器與豎向設置的第一轉動軸8固定連接，第一轉動軸8的外壁固定安裝有圓板狀結構的固定板9，固定板9的下方還通過螺栓可拆卸固定安裝有圓柱狀結構的打磨筒10，打磨筒10的外側壁設有打磨槽11，且擠壓筒5的內壁活動安裝有與打磨筒10配合使用的擠壓組件，擠壓筒5的下端設有多個伸向攪拌筒6的第一引導管12；擠壓筒5的底部中央通過軸承轉動連接有第二轉動軸13，第一轉動軸8的下端插接于第二轉動軸13的上端，攪拌筒6的底部中央安裝有第二引導管14，第二引導管14伸入下箱體1內；下箱體1內安裝有用于篩分亞麻籽仁和膳食纖維的篩分組件；且本設備還包括用于清洗擠壓組件的清洗組件；另外下箱體1的外側壁還安裝有控制器，控制器與驅動組件7和篩分組件電連接。
實施例2：
如圖2、3所示，本發明提供另一種技術方案，一種亞麻籽膳食纖維制備設備，與實施例1的不同之處在于，擠壓筒5的上端內側設有第一導流面15，固定板9的外側邊緣設有第二導流面16，方便將亞麻籽引流至擠壓板17和打磨筒10之間。
實施例3：
如圖2、4所示，本發明提供另一種技術方案，一種亞麻籽膳食纖維制備設備，與實施例1的不同之處在于，打磨槽11豎向設置，且沿打磨筒10的外側壁均勻圓周設置，打磨槽11呈V型結構，且相鄰打磨槽11之間采用圓弧過渡，避免損傷亞麻籽。
具體的，擠壓組件由兩個半圓板狀的擠壓板17和擠壓彈簧18組成，擠壓板17的外側壁與擠壓筒5的內側壁之間均勻安裝有多個擠壓彈簧18，另外擠壓板17與擠壓筒5之間沿其軸線方向均勻安裝有多個壓力傳感器，當壓力大于設定值時，可反饋給控制器，做停機處理。
具體的，擠壓板17的上端粘結有向擠壓筒5傾斜的防漏板19，防漏板19可采用硅膠等材料制成，避免亞麻籽直接流至擠壓板17和擠壓筒5之間，且擠壓板17的表面采用砂面。
實施例4：
如圖2、7、8所示，本發明提供另一種技術方案，一種亞麻籽膳食纖維制備設備，與實施例1的不同之處在于，第二轉動軸13的外側壁均勻設有多個攪拌葉片20，且第二引導管14內安裝有支撐架21，第二轉動軸13的下端通過軸承轉動連接在支撐架21上，且支撐架21上設有供亞麻籽仁和膳食纖維混合物料穿過的通孔。
具體的，第一轉動軸8的下端中央一體設有引導桿22，引導桿22的外側壁橫向均勻設有四個限位桿23，第二轉動軸13的上端開設有與引導桿22配合使用的引導槽24和與限位桿23配合使用的限位槽25，方便第一轉動軸8和第二轉動軸13之間的定位。
實施例5：
如圖2、5所示，本發明提供另一種技術方案，一種亞麻籽膳食纖維制備設備，與實施例1的不同之處在于，篩分組件由支撐框體26、篩分框27、振動電機28和篩分彈簧29組成，支撐框體26的底部通過四個篩分彈簧29安裝于下箱體1內底部，振動電機28設有兩個，分別通過螺栓安裝于支撐框體26的兩相對側壁，篩分框27放置于支撐框體26內部，且支撐框體26的下方設有供膳食纖維通過通孔，下箱體1內底部中央還開設有漏斗狀的出料槽30，出料槽30的底部連通有第三引導管31，第三引導管31下方應設置有用于收集膳食纖維的收集設備。
實施例6：
如圖2、6所示，本發明提供另一種技術方案，一種亞麻籽膳食纖維制備設備，與實施例1的不同之處在于，上述清洗組件由清洗筒32和位于清洗筒32外側壁的多個毛刷33組成，清洗筒32與固定板9之間通過螺栓可拆卸固定連接。
本發明還提供一種亞麻籽膳食纖維的制備方法，采用上述亞麻籽膳食纖維制備設備，包括如下步驟：
S1，將亞麻籽在80-90℃烘干30-60min，快速冷卻至室溫，在室溫下靜置30-60min后，將亞麻籽從下料斗3送入上箱體2內，啟動驅動組件7，亞麻籽在擠壓組件和打磨筒10的摩擦作用下使亞麻籽充分去除表皮膳食纖維；
S2，去除表皮膳食纖維后的亞麻籽仁和膳食纖維混合物料送入攪拌筒6內進行充分?jǐn)嚢瑁?/font>
S3，攪拌后的亞麻籽仁和膳食纖維混合物料送入篩分組件，實現亞麻籽仁、膳食纖維的分離；
S4，當需要清洗設備時，將上箱體2的頂板拆開，然后將打磨筒10從固定板9上拆卸，并將清洗組件安裝在固定板9上，通過啟動驅動組件7帶動清洗組件轉動，實現對擠壓筒5內部的清潔，并配合氣槍對擠壓筒5內部實現徹底清潔。
本發明提供的一種亞麻籽膳食纖維制備設備及方法，通過設置的擠壓筒、擠壓板和打磨筒，在驅動組件、第一轉動軸和固定板的作用下，亞麻籽會在擠壓板和打磨筒的摩擦作用下使亞麻籽充分脫去表層膳食纖維，而且由于擠壓板與擠壓筒之間設有擠壓彈簧，能夠避免由于擠壓力過大而導致亞麻籽斷裂，一方面保證了亞麻籽仁的成品質量，另一方面能夠避免亞麻籽斷裂出油粘連膳食纖維；通過設置的第二轉動軸、攪拌葉片，能夠?qū)⒚撊ケ韺由攀忱w維后的亞麻籽仁和膳食纖維混合物料進行充分?jǐn)嚢?，使得亞麻籽仁和膳食纖維充分分散，方便后續的篩分；通過設置的支撐框體、篩分框、振動電機和篩分彈簧，在振動電機的作用下，能夠?qū)喡樽讶屎蜕攀忱w維混合物料進行充分篩分，亞麻籽仁留在篩分框上，膳食纖維從篩分框下方流出，并經出料槽和第三引導管引出收集；通過設置的打磨筒和清洗筒，打磨筒和清洗筒均能夠可拆卸固定在固定板上，方便設備的清洗，操作簡單，而且由于第一轉動軸和第二轉動軸之間為插接，方便了打磨筒和清洗筒的更換，具有良好的推廣意義。
以下提供亞麻籽膳食纖維得率的測定方法：亞麻籽膳食纖維得率（%）＝獲得亞麻籽膳食纖維總質量m1/原料亞麻籽總質量m2×100％；獲得亞麻籽膳食纖維總質量m1為篩分后從篩分框、第三引導管引出的亞麻籽膳食纖維的總質量，原料亞麻籽總質量m2為亞麻籽的總質量；使用本設備經過多次生產測定結果得出，采用該設備對亞麻籽膳食纖維進行制備，亞麻籽膳食纖維得率位于3%-10%之間，此外經打磨、篩分后獲得的完整亞麻籽仁數量能夠占到原料亞麻籽數量的95%以上。
應理解，該實施例僅用于說明本發明而不用于限制本發明的范圍。此外應理解，在閱讀了本發明講授的內容之后，本領域技術人員可以對本發明作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。
文章摘自國家發明專利，發明人：孫曉冬，李星科，姬森林，王樂，陳星星，姜恒，王立明，郭洪濤；申請?zhí)枺?/font>202410256140.9；申請日：2024.03.06
