摘 要：本發明公開了一種亞麻濕法紡紗工藝，包括：煮漂池；攪拌裝置，設置在煮漂池內部，用于對煮漂池內部漂白劑進行攪拌；加熱板，設置在煮漂池外部，以電加熱方式升高煮漂池內部水溫；多個矩形板，設置在煮漂池內部，并依次等距排布，位于攪拌裝置上方；矩形槽，開設在矩形板上；多個固定塊，與矩形板數量相同，且分為數量相同的兩組，兩組固定塊間隔固定在煮漂池對稱 的兩個內壁上；軌道，開設在固定塊上。本發明中煮漂池內的多個矩形板分為兩組，兩組相反移動，對位于各矩形板內的亞麻粗紗進行兩個方向的拉扯，亞麻粗紗在煮漂池內既完全伸展，與漂白劑充分接觸，也不會與其下方攪拌裝置接觸， 防止與攪拌裝置纏繞。
技術領域
本發明涉及亞麻紡紗技術領域，尤其涉及一種亞麻濕法紡紗工藝。
背景技術
亞麻濕法紡紗是一種紡紗工藝，其過程是將纖維素原料溶解在溶劑中，通過濕法紡紗設備制成纖維素紗線。亞麻纖維作為天然纖維素纖維，具有優異的吸濕性、散熱性、耐摩擦性等特點，使其成為紡紗的理想原料；
粗紗是紡紗過程中的一個重要環節，通過粗紗機進行牽伸加捻、卷繞成一定規格的粗紗，在濕紡法中，粗紗會經過煮漂工序處理，這個工序的目的是溶脹和去除纖維上的部分膠質，使纖維軟化，降低纖維間的粘合力，在煮漂工序中粗紗置于含有漂白劑的煮漂裝置中并且采用攪拌裝置進行攪拌，以保證漂白劑的均勻，進而保證位于煮漂裝置中的粗紗漂白均勻，然而攪拌裝置攪拌的同時使得煮漂裝置內水流混動，容易導致位于煮漂裝置中的粗紗不容易分開而抱團在一起，也不能采用攪拌裝置直接對粗紗攪拌，否則會使得粗紗纏繞在攪拌裝置中。
發明內容
本發明的目的是提出一種亞麻濕法紡紗工藝，保證在煮漂工序中粗紗線條分明不抱團，能夠被均勻漂白。
為了實現上述目的，本發明采用了如下技術方案：
一種亞麻濕法紡紗工藝，包括對亞麻粗紗煮漂工序，煮漂工序具有以下步驟：
浸泡：將分好類的亞麻粗紗放入煮漂裝置中，加入適量的水，使其充分浸泡，浸泡時間為30分鐘；
煮漂：在浸泡完成后，將煮漂裝置加熱至90℃，然后加入漂白藥劑，攪拌均勻，煮漂時間為2-3小時，期間不斷攪拌，并根據需要適時添加漂白藥劑；
酸洗：在煮漂完成后，將亞麻粗紗取出，放入酸洗池中進行酸洗處理，酸洗時間為30分鐘；
干燥：漂洗完成后，將亞麻粗紗取出，進行脫水處理，晾曬或烘干至完全干燥；
上述浸泡、煮漂步驟中含有煮漂裝置，其包括：
煮漂池；
攪拌裝置，設置在煮漂池內部，用于對煮漂池內部漂白劑進行攪拌；
加熱板，設置在煮漂池外部，以電加熱方式升高煮漂池內部水溫；
多個矩形板，設置在煮漂池內部，并依次等距排布，位于攪拌裝置上方；
矩形槽，開設在矩形板上；
多個固定塊，與矩形板數量相同，且分為數量相同的兩組，兩組固定塊間隔固定在煮漂池對稱的兩個內壁上；
軌道，開設在固定塊上，且矩形板能夠在軌道上相對于固定塊發生滑行；
其中，煮漂池加熱攪拌前，將亞麻粗紗放置在各矩形槽內，相鄰兩個矩形板向相反的方向滑行，使得亞麻粗紗以彎曲方式橫置在煮漂池內部。
優選地，在首尾兩個矩形板上設置卡扣，則將亞麻粗紗的兩端分別與兩個卡扣以打結的方式連接，亞麻粗紗除兩端外的部分放置在各矩形槽內。
優選地，在軌道內轉動連接螺紋桿，軌道內還設置有滑塊，滑塊固定設置有螺母，螺母與螺紋桿之間螺紋連接，滑塊與矩形板之間固定連接，螺紋桿穿過固定塊和煮漂池向外延伸，并固定連接第一齒輪，多個齒輪上傳動連接傳動帶，在煮漂池外部安裝伺服電機，伺服電機輸出端與其中一個螺紋桿固定連接。
優選地，矩形槽固定連接兩個安裝板，兩個安裝板之間固定連接固定軸，固定軸轉動連接擋板，擋板開設圓槽，固定軸位于圓槽內部，固定軸外壁固定套接兩個轉動環，擋板開設兩個與轉動環適配的轉動槽，固定軸具有三段，分別為兩個第一段和一個第二段，第二段位于兩個第一段之間，第一段的直徑與圓槽直徑相同，第二段直徑小于第一段直徑，使得第一段與圓槽之間形成可容納的腔室，在腔室內設置扭簧，扭簧套設在第一段外壁，且其兩端分別與擋板和固定軸連接。
優選地，矩形板滑動連接卡緊塊和轉動連接往復輪，卡緊塊與往復輪之間能夠線性接觸，矩形板開設滑槽，卡緊塊滑動設置在滑槽內部，滑槽內設置壓簧，壓簧的兩端分別與滑槽和卡緊塊連接，其彈性作用力使得卡緊塊與往復輪緊貼。
優選地，往復輪同軸心固定連接軸體，軸體穿出矩形板，并固定連接傳送輪，矩形板上固定連接增高塊，增高塊上設置密封箱，密封箱內安裝轉動電機，轉動電機伸出密封箱外的輸出軸固定連接傳送輪，兩個傳送輪之間傳動設置傳送帶。
優選地，往復輪內開設槽體，槽體內固定連接方塊，方塊固定連接兩個圓筒，圓筒內壁滑動連接圓桿，圓筒內還設置拉簧，拉簧的兩端分別與圓桿和方塊連接，圓桿固定連接弧形板，弧形板外側固定至少一個螺旋凸塊，往復輪還開設兩個弧形槽，弧形槽與弧形板之間相適配，兩個弧形板上的螺旋凸塊對稱設置。
一種煮漂裝置的使用方法，包括以下步驟：
將亞麻粗紗的兩端與兩個卡扣以打結的方式連接在矩形板上，并將亞麻粗紗放置在各個矩形槽內，放置時，亞麻粗紗先一步向下抵觸擋板，使得擋板向下翻轉，直至亞麻粗紗進入矩形槽內；
亞麻粗紗進一步向下抵觸卡緊塊，使得卡緊塊配合往復輪對亞麻粗紗進行卡緊；
啟動伺服電機，使得矩形板分為兩組向相反方向滑行，則煮漂池內的亞麻粗紗在矩形板的拉扯下呈現反復彎曲并舒張伸展的狀態；
在煮漂池內加入適量的水，使其充分浸泡，浸泡時間為30分鐘；
啟動加熱板加熱至90℃，然后加入漂白藥劑，啟動攪拌裝置攪拌均勻；
啟動轉動電機，使得各往復輪同步旋轉，旋轉中形成的離心作用使得兩個弧形板向兩側的弧形槽移動，并使得螺旋凸塊位于往復輪外部，對卡緊的亞麻粗紗進行抵觸并擠壓使其往復移動。
相比現有技術，本發明的有益效果為：
本發明中煮漂池內的多個矩形板分為兩組，兩組相反移動，對位于各矩形板內的 亞麻粗紗進行兩個方向的拉扯，亞麻粗紗在煮漂池內既完全伸展，與漂白劑充分接觸，也不會與其下方攪拌裝置接觸，防止與攪拌裝置纏繞。
附圖說明
圖1為本發明提出的一種亞麻濕法紡紗工藝中煮漂裝置的結構示意圖；
圖1
圖2為煮漂裝置中各矩形板以及各固定塊的結構示意圖；
圖2
圖3為煮漂裝置中固定塊與矩形板之間的連接結構示意圖；
圖3
圖4為煮漂裝置中螺紋桿與滑塊之間的連接結構示意圖；
圖4
圖5為煮漂裝置中矩形板及矩形板上的結構示意圖；
圖5
圖6為圖5部分結構示意圖；
圖6
圖7為煮漂裝置中擋板以及安裝板的結構分解示意圖；
圖7
圖8為煮漂裝置中固定軸的結構示意圖；
圖8

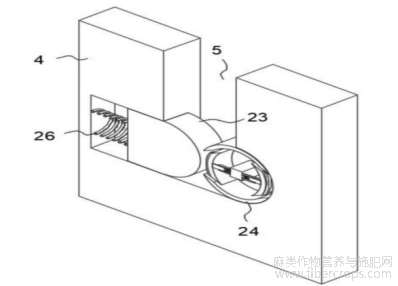

圖9為煮漂裝置中矩形板內部結構示意圖；
圖9
圖10為煮漂裝置中往復輪內部結構示意圖；
圖10

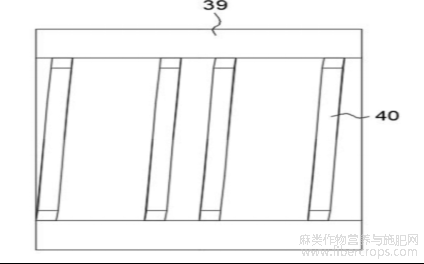

圖11為煮漂裝置中弧形板以及螺旋凸塊的結構示意圖。
圖11
圖中：1、煮漂池；2、攪拌裝置；3、加熱板；4、矩形板；5、矩形槽；6、固定塊；7、軌道；8、螺紋桿；9、滑塊；10、螺母；11、齒輪；12、傳動帶；13、伺服電機；14、安裝板；15、固定軸；16、擋板；17、圓槽；18、轉動環；19、轉動槽；20、第一段；21、第二段；22、扭簧；23、卡緊塊；24、往復輪；25、滑槽；26、壓簧；27、軸體；28、傳送輪；29、增高塊；30、密封箱；31、轉動電機；32、卡 扣；33、傳送帶；34、槽體；35、方塊；36、圓筒；37、圓桿；38、拉簧；39、弧形板；40、螺旋凸塊； 41、弧形槽。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例，基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
參考附圖1-附圖11，一種亞麻濕法紡紗工藝，包括對亞麻粗紗煮漂工序，煮漂工序具有以下步驟：
浸泡：將分好類的亞麻粗紗放入煮漂裝置中，加入適量的水，使其充分浸泡，浸泡時間為30分鐘；
煮漂：在浸泡完成后，將煮漂裝置加熱至90℃,然后加入漂白藥劑，攪拌均勻，煮漂時間為2-3小時，期間不斷攪拌，并根據需要適時添加漂白藥劑；
酸洗：在煮漂完成后，將亞麻粗紗取出，放入酸洗池中進行酸洗處理，酸洗時間為 30分鐘；
干燥：漂洗完成后，將亞麻粗紗取出，進行脫水處理，晾曬或烘干至完全干燥；
上述浸泡、煮漂步驟中含有煮漂裝置，其包括：
煮漂池1；
攪拌裝置2，設置在煮漂池1內部，用于對煮漂池1內部漂白劑進行攪拌；
加熱板3，設置在煮漂池1外部，以電加熱方式升高煮漂池1內部水溫；
多個矩形板4，設置在煮漂池1內部，并依次等距排布，位于攪拌裝置2上方；
矩形槽5，開設在矩形板4上；
多個固定塊6，與矩形板4數量相同，且分為數量相同的兩組，兩組固定塊6間隔固定在煮漂池1對稱的兩個內壁上；
軌道7，開設在固定塊6上，且矩形板4能夠在軌道7上相對于固定塊6發生滑行；
其中，煮漂池1加熱攪拌前，將亞麻粗紗放置在各矩形槽5內，相鄰兩個矩形板4向相反的方向滑行，使得亞麻粗紗以彎曲方式橫置在煮漂池1內部；
通過上述技術方案，亞麻粗紗在煮漂池1內既完全伸展，與漂白劑充分接觸，也不會與其下方攪拌裝置2接觸，防止與攪拌裝置2纏繞；
需要注意的是：在首尾兩個矩形板4上設置卡扣32，則將亞麻粗紗的兩端分別與兩個卡扣32以打結的方式連接，亞麻粗紗除兩端外的部分放置在各矩形槽5內。
在軌道7內轉動連接螺紋桿8，軌道7內還設置有滑塊9，滑塊9固定設置有螺母10，螺母10與螺紋桿8之間螺紋連接，滑塊9與矩形板4之間固定連接，螺紋桿8穿過固定塊6和煮漂池1向外延伸，并固定連接第一齒輪11，多個齒輪11上傳動連接傳動帶12，在煮漂池1外部 安裝伺服電機13，伺服電機13輸出端與其中一個螺紋桿8固定連接，通過動力驅動控制螺紋桿8的正反轉，從而控制矩形板4在軌道7上的滑行距離和方向；
由于矩形槽5敞口設置，在攪拌裝置2工作時形成的水流混動容易使得亞麻粗紗脫離矩形槽5，從而導致亞麻粗紗脫離矩形槽5后容易下移并與下方攪拌裝置2纏繞，故在矩形槽5處設置防止亞麻粗紗脫離的裝置，具體地：
矩形槽5固定連接兩個安裝板14，兩個安裝板14之間固定連接固定軸15，固定軸15轉動連接擋板16，擋板16開設圓槽17，固定軸15位于圓槽17內部，固定軸15外壁固定套接兩個轉動環18，擋板16開設兩個與轉動環18適配的轉動槽19，固定軸15具有三段，分別為兩個第一段20和一個第二段21，第二段21位于兩個第一段20之間，第一段20的直徑與圓槽17直徑相同，第二段21直徑小于第一段20直徑，使得第一段20與圓槽17之間形成可容納的腔室，在腔室內設置扭簧22，扭簧22套設在第一段20外壁，且其兩端分別與擋板16和固定軸15連接，正常狀態下，擋板16橫置在矩形槽5敞口部位，用于防止進入矩形槽5的亞麻粗紗脫離，當向擋板16施加主動作用力的情況下，擋板16可向上或者向下翻轉，以使得等待煮漂的亞麻粗紗進入矩形槽5或者完成煮漂的亞麻粗紗脫離矩形槽5；
由于進入到矩形槽5內的亞麻粗紗，其部分與矩形槽5內壁或者與矩形板4之間接觸，而該接觸的區域不能與煮漂池1內的漂白劑充分接觸，容易導致漂白不均勻，故在矩形槽5內設置可使得亞麻粗紗往復移動的部件，使得亞麻粗紗與矩形板4之間接觸的區域發生頻繁改變，從而使得亞麻粗紗能夠與煮漂池1內漂白劑充分接觸，漂白更加充分，具體地：
矩形板4滑動連接卡緊塊23和轉動連接往復輪24，卡緊塊23與往復輪24之間能夠線性接觸，矩形板4開設滑槽25，卡緊塊23滑動設置在滑槽25內部，滑槽25內設置壓簧26，壓簧26的兩端分別與滑槽25和卡緊塊23連接，其彈性作用力使得卡緊塊23與往復輪24緊貼，則亞麻粗紗卡在矩形槽5、卡緊塊23和往復輪24之間的位置；
往復輪24同軸心固定連接軸體27，軸體27穿出矩形板4，并固定連接傳送輪28，矩形板4上固定連接增高塊29，增高塊29上設置密封箱30，密封箱30內安裝轉動電機31，轉動電機31伸出密封箱30外的輸出軸固定連接傳送輪28，兩個傳送輪28之間傳動設置傳送帶33；
往復輪24內開設槽體34，槽體34內固定連接方塊35，方塊35固定連接兩個圓筒36，圓筒36內壁滑動連接圓桿37，圓筒36內還設置拉簧38，拉簧38的兩端分別與圓桿37和方塊35連接，圓桿37固定連接弧形板39，弧形板39外側固定至少一個螺旋凸塊40，往復輪24還開設兩個弧形槽41，弧形槽41與弧形板39之間相適配，兩個弧形板39上的螺旋凸塊40對稱設置；
弧形板39兩端具有斜面，弧形槽41兩端也具有斜面，通過弧形板39斜面與弧形槽 41斜面相互抵觸，能夠防止弧形板39移出弧形槽41外。
工作原理：
將亞麻粗紗的兩端與兩個卡扣32以打結的方式連接在矩形板4上，并將亞麻粗紗放置在各個矩形槽5內，放置時，亞麻粗紗先一步向下抵觸擋板16，使得擋板16向下翻轉，直至亞麻粗紗進入矩形槽5內；
亞麻粗紗進一步向下抵觸卡緊塊23，使得卡緊塊23配合往復輪24對亞麻粗紗進行卡緊；
啟動伺服電機13，使得矩形板4分為兩組向相反方向滑行，則煮漂池1內的亞麻粗紗在矩形板4的拉扯下呈現反復彎曲并舒張伸展的狀態；
在煮漂池1內加入適量的水，使其充分浸泡，浸泡時間為30分鐘；
啟動加熱板3加熱至90℃,然后加入漂白藥劑，啟動攪拌裝置2攪拌均勻；
啟動轉動電機31，使得各往復輪24同步旋轉，旋轉中形成的離心作用使得兩個弧形板39向兩側的弧形槽41移動，并使得螺旋凸塊40位于往復輪24外部，對卡緊的亞麻粗紗進行抵觸并擠壓使其往復移動。
以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
文章摘自國家發明專利，一種亞麻濕法紡紗工藝，發明人：洪東海，黃正好，臧勇，張偉奇，申請?zhí)枺?/font>202410527198.2，申請日：2024.04.29
