經檢索，現有技術中，公開號為CN112760892A公開了紡織布料用整平熨燙去皺裝置，包括支撐組件和去皺組件，當布料運輸至第二板材上端時，可啟動伸縮氣缸伸長，使得加熱熨斗壓實在布料的上端，經過加熱熨斗的加熱，即可使得布料平整，且加熱過程中，擠壓時內部的高溫氣體可通過槽體散至泄壓腔的內部，防止布料表面出現小氣泡，影響去皺效果，注水口加工在冷卻腔的一側，出水管設置在冷卻腔的上端，且一端外接水泵，操作人員可提前通過注水口向冷卻腔內注入冷卻水，去皺完成后，布料經過第一板材的上端，第一板材為不銹鋼材質制成的構件，導熱效果好，可使得布料快速進行冷卻，開啟水泵工作，冷卻水可通過出水管注入存水箱的內部，便于將海綿頭沾濕，避免分開注水，使用方便。

但是，該裝置和現有技術中仍存在以下缺陷：

現有整平去褶皺設備通常依靠張緊輥產生的張力對紡織物進行平整，會對紡織物產生過大的拉伸，破壞紡織物的結構，容易造成亞麻紡織物被撕壞，后續存在縮水的現象，降低整平去褶皺效果，不能滿足使用需求。

發明內容

本發明的目的是提供一種紡織用亞麻紡織物整平去褶皺設備。

為實現上述目的，本發明提供了如下技術方案：一種紡織用亞麻紡織物整平去褶皺設備，包括底座，所述底座的上方設置有蒸燙框，且蒸燙框與底座固定連接，所述蒸燙框的下方設置有蒸汽產生設備，所述蒸燙框的內部設置有預留腔，所述蒸燙框的內側設置有噴嘴，噴嘴設置有至少六個，且噴嘴與蒸燙框連接為一體，所述噴嘴與預留腔連通設置，所述蒸汽產生設備與蒸燙框之間設置有連接管，且連接管的兩端分別與蒸燙框和蒸汽產生設備連接為一體，所述蒸燙框的一側設置有安裝架，且安裝架與底座固定連接，所述安裝架的內側設置有加工板，且加工板與安裝架固定連接，所述加工板的上方設置有整平板，所述整平板的上方設置有連接板，所述連接板與整平板之間設置有第二壓縮彈簧，第二壓縮彈簧設置有至少四個，且第二壓縮彈簧的兩端分別與整平板和連接板固定連接，所述連接板的上方設置有第一電推桿，且第一電推桿與安裝架和連接板通過螺釘連接。

通過采用上述技術方案，將亞麻紡織物穿過蒸燙框并平鋪在加工板上，開啟蒸汽產生設備產生蒸汽，產生的蒸汽順著連接管注入預留腔中，再通過噴嘴將蒸汽噴向亞麻紡織物，對亞麻紡織物先進行蒸燙處理，驅動第一電推桿帶動連接板下降，隨著連接板的下降將整平板與平放在加工板上的亞麻紡織物接觸，整平板對亞麻紡織物施加均勻的壓力，在壓力的作用下將亞麻紡織物壓平，實現亞麻紡織物整平去褶皺功能。

進一步地，所述安裝架和連接板上均設置有通孔，所述整平板兩端的上方均設置有導桿，導桿設置有兩個，且導桿的一端與整平板固定連接，所述導桿與通孔貫通設置，且導桿與安裝架和連接板滑動連接，所述整平板下端的一角呈弧形設置。

通過采用上述技術方案，導桿隨著連接板的升降與安裝架滑動，對升降的連接板起到導向作用，提高整平機構穩定性，第二壓縮彈簧使得整平板具有緩沖作用，在對亞麻紡織物整平時避免亞麻紡織物過度擠壓損壞，提高亞麻紡織物整平去褶皺效果。

進一步地，所述底座的上方設置有收卷機構，且收卷機構與底座通過螺釘連接，所述收卷機構設置在安裝架的一側。

通過采用上述技術方案，整平去褶皺后的亞麻紡織物與收卷機構連接，通過收卷機構對亞麻紡織物施加拉力，并將處理后的亞麻紡織物收卷。

進一步地，所述底座的上方設置有立架，立架設置有兩個，且立架與底座固定連接，兩個所述立架之間設置有上料輥，且上料輥與立架轉動連接，兩個所述立架上均設置有安裝槽，所述安裝槽的內部設置有滑塊，且滑塊與立架滑動連接，所述上料輥的上方設置有壓輥，且壓輥與滑塊轉動連接。

通過采用上述技術方案，壓輥與立架之間通過滑塊活動連接，亞麻紡織物穿過上料輥和壓輥，壓輥和上料輥分別與亞麻紡織物上下端接觸，將輸送的亞麻紡織物拉緊。

進一步地，所述安裝槽的內部設置有第一壓縮彈簧，且第一壓縮彈簧設置在滑塊的上方，所述第一壓縮彈簧的兩端分別與立架和滑塊固定連接。

通過采用上述技術方案，第一壓縮彈簧對滑塊施加推力，使得亞麻紡織物與壓輥和上料輥緊密接觸，確保亞麻紡織物的張力，可滿足不同厚度的亞麻紡織物壓緊需求，進一步地，所述上料輥一側的下方設置有限位塊，限位塊設置有兩個，且限位塊與上料輥滑動連接，所述限位塊呈L型設置，兩個所述限位塊與立架之間均設置有第二電推桿，且第二電推桿與立架和限位塊通過螺釘連接。

通過采用上述技術方案，第二電推桿帶動限位塊移動，調節兩個限位塊之間的距離，限位塊與亞麻紡織物兩側面接觸，對輸送的亞麻紡織物進行限位。

綜上所述，本發明的有益技術效果為：

1、采用了蒸燙框、噴嘴、蒸汽產生設備、預留腔、連接管、加工板、整平板、連接板、第一電推桿和第二壓縮彈簧的設置，亞麻紡織物穿過蒸燙框并平鋪在加工板上，蒸汽產生設備產生蒸汽，產生的蒸汽順著連接管注入預留腔中，再通過噴嘴將蒸汽噴向亞麻紡織物，對亞麻紡織物先進行蒸燙處理，第一電推桿帶動連接板下降，隨著連接板的下降將整平板與平放在加工板上的亞麻紡織物接觸，整平板對亞麻紡織物施加均勻的壓力，在壓力的作用下將亞麻紡織物壓平，實現亞麻紡織物整平去褶皺功能，第二壓縮彈簧使得整平板具有緩沖作用，在對亞麻紡織物整平時避免亞麻紡織物過度擠壓損壞，提高亞麻紡織物整平去褶皺效果；

2、采用了立架、上料輥、限位塊、第二電推桿、安裝槽、滑塊、壓輥和第一壓縮彈簧的設置，壓輥與立架之間通過滑塊活動連接，亞麻紡織物穿過上料輥和壓輥，壓輥和上料輥分別與亞麻紡織物上下端接觸，將輸送的亞麻紡織物拉緊，第一壓縮彈簧對滑塊施加推力，使得亞麻紡織物與壓輥和上料輥緊密接觸，確保亞麻紡織物的張力，可滿足不同厚度的亞麻紡織物壓緊需求，第二電推桿帶動限位塊移動，調節兩個限位塊之間的距離，限位塊與亞麻紡織物兩側面接觸，對輸送的亞麻紡織物進行限位。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，并不構成對本發明的限制。在附圖中：

圖1是本發明整體結構示意圖；

圖1

圖2是本發明圖1的A區局部放大圖；

圖2

圖3是本發明上料輥和壓輥與立架連接關系圖；

圖3

圖4是本發明蒸燙框與蒸汽產生設備連接關系圖；

圖4

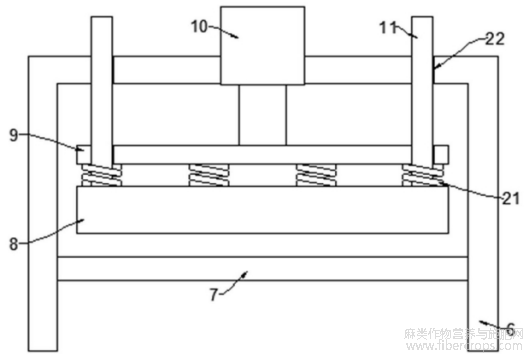

圖5是本發明整平板與安裝架連接關系圖。

圖5

圖中，1、底座；2、立架；3、蒸燙框；4、噴嘴；5、蒸汽產生設備；6、安裝架；7、加工板；8、整平板；9、連接板；10、第一電推桿；11、導桿；12、收卷機構；13、上料輥；14、限位塊；15、第二電推桿；16、安裝槽；17、滑塊；18、壓輥；19、第一壓縮彈簧；20、預留腔；21、第二壓縮彈簧；22、通孔；23、連接管。

具體實施方式

以下結合附圖對本發明作進一步詳細說明。

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖15，本發明提供技術方案：一種紡織用亞麻紡織物整平去褶皺設備，包括底座1，底座1的上方設置有蒸燙框3，且蒸燙框3與底座1固定連接，蒸燙框3的下方設置有蒸汽產生設備5，蒸燙框3的內部設置有預留腔20，蒸燙框3的內側設置有噴嘴4，噴嘴4設置有至少六個，且噴嘴4與蒸燙框3連接為一體，噴嘴4與預留腔20連通設置，蒸汽產生設備5與蒸燙框3之間設置有連接管23，且連接管23的兩端分別與蒸燙框3和蒸汽產生設備5連接為一體，蒸燙框3的一側設置有安裝架6，且安裝架6與底座1固定連接，安裝架6的內側設置有加工板7，且加工板7與安裝架6固定連接，加工板7的上方設置有整平板8，整平板8的上方設置有連接板9，連接板9與整平板8之間設置有第二壓縮彈簧21，第二壓縮彈簧21設置有至少四個，且第二壓縮彈簧21的兩端分別與整平板8和連接板9固定連接，連接板9的上方設置有第一電推桿10，且第一電推桿10與安裝架6和連接板9通過螺釘連接，將亞麻紡織物穿過蒸燙框3并平鋪在加工板7上，開啟蒸汽產生設備5產生蒸汽，產生的蒸汽順著連接管23注入預留腔20中，再通過噴嘴4將蒸汽噴向亞麻紡織物，對亞麻紡織物先進行蒸燙處理，驅動第一電推桿10帶動連接板9下降，隨著連接板9的下降將整平板8與平放在加工板7上的亞麻紡織物接觸，整平板8對亞麻紡織物施加均勻的壓力，在壓力的作用下將亞麻紡織物壓平，實現亞麻紡織物整平去褶皺功能。

請參閱圖1和圖5，安裝架6和連接板9上均設置有通孔22，整平板8兩端的上方均設置有導桿11，導桿11設置有兩個，且導桿11的一端與整平板8固定連接，導桿11與通孔22貫通設置，且導桿11與安裝架6和連接板9滑動連接，整平板8下端的一角呈弧形設置，導桿11隨著連接板9的升降與安裝架6滑動，對升降的連接板9起到導向作用，提高整平機構穩定性，第二壓縮彈簧21使得整平板8具有緩沖作用，在對亞麻紡織物整平時避免亞麻紡織物過度擠壓損壞，提高亞麻紡織物整平去褶皺效果。

請參閱圖1，底座1的上方設置有收卷機構12，且收卷機構12與底座1通過螺釘連接，收卷機構12設置在安裝架6的一側，整平去褶皺后的亞麻紡織物與收卷機構12連接，通過收卷機構12對亞麻紡織物施加拉力，并將處理后的亞麻紡織物收卷。

請參閱圖1、圖2和圖3，底座1的上方設置有立架2，立架2設置有兩個，且立架2與底座1固定連接，兩個立架2之間設置有上料輥13，且上料輥13與立架2轉動連接，兩個立架2上均設置有安裝槽16，安裝槽16的內部設置有滑塊17，且滑塊17與立架2滑動連接，上料輥13的上方設置有壓輥18，且壓輥18與滑塊17轉動連接，安裝槽16的內部設置有第一壓縮彈簧19，且第一壓縮彈簧19設置在滑塊17的上方，第一壓縮彈簧19的兩端分別與立架2和滑塊17固定連接，上料輥13一側的下方設置有限位塊14，限位塊14設置有兩個，且限位塊14與上料輥13滑動連接，限位塊14呈L型設置，兩個限位塊14與立架2之間均設置有第二電推桿15，且第二電推桿15與立架2和限位塊14通過螺釘連接，壓輥18與立架2之間通過滑塊17活動連接，亞麻紡織物穿過上料輥13和壓輥18，壓輥18和上料輥13分別與亞麻紡織物上下端接觸，將輸送的亞麻紡織物拉緊，第一壓縮彈簧19對滑塊17施加推力，使得亞麻紡織物與壓輥18和上料輥13緊密接觸，確保亞麻紡織物的張力，可滿足不同厚度的亞麻紡織物壓緊需求，第二電推桿15帶動限位塊14移動，調節兩個限位塊14之間的距離，限位塊14與亞麻紡織物兩側面接觸，對輸送的亞麻紡織物進行限位。

工作原理：將亞麻紡織物穿過立架2和蒸燙框3并平鋪在加工板7上，第一壓縮彈簧19對滑塊17施加推力，亞麻紡織物與壓輥18和上料輥13緊密接觸，驅動第二電推桿15帶動限位塊14移動與亞麻紡織物兩側面接觸；開啟蒸汽產生設備5產生蒸汽，產生的蒸汽順著連接管23注入預留腔20中，再通過噴嘴4將蒸汽噴向亞麻紡織物，對亞麻紡織物先進行蒸燙處理，驅動第一電推桿10帶動連接板9下降，隨著連接板9的下降將整平板8與平放在加工板7上的亞麻紡織物接觸，整平板8對亞麻紡織物施加均勻的壓力，在壓力的作用下將亞麻紡織物壓平，實現亞麻紡織物整平去褶皺功能，整平去褶皺后的亞麻紡織物與收卷機構12連接，通過收卷機構12對亞麻紡織物施加拉力，并將處理后的亞麻紡織物收卷。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

文章摘自國家發明專利，一種紡織用亞麻紡織物整平去褶皺設備，發明人:徐壽坤，吳海峰，申請?zhí)?/font>:202411966712.9，申請日:2024.12.30。
