摘  要：本發明中公開了一種書畫用麻布生產用苧麻原料揉搓裝置，涉及書畫用麻布生產技術領域；為了解決苧麻的莖皮纖維揉搓加工裝置在揉搓的過程中容易將纖維絲拉斷問題；具體包括箱體，所述箱體的頂端固定安裝有殼體，且殼體的內部固定安裝有弧形結構的隔離板，所述殼體的頂部一側固定安裝有進料斗，且殼體的頂部另一側鉸接有活動蓋，所述箱體的頂端開設有瀝液孔，且箱體的頂端通過軸承安裝有支撐桿。本發明中水流動過程中配合弧形凸塊和揉搓機構的螺旋狀分布，便于揉搓產生的纖維絲的輸送，避免將其拉斷，保證原料的品質，定期抽出捕集排料機構即可完成下料操作，整個裝置采用循環泵進行大量的循環流動，提高對苧麻原料的清洗質量。

技術要點

1 .一種書畫用麻布生產用苧麻原料揉搓裝置，包括箱體（1），所述箱體（1）的頂端固定安裝有殼體（2），且殼體（2）的內部固定安裝有弧形結構的隔離板（14），所述殼體（2）的頂部一側固定安裝有進料斗（6），且殼體（2）的頂部另一側鉸接有活動蓋（10），其特征在于，所述箱體（1）的頂端開設有瀝液孔（17），且箱體（1）的頂端通過軸承安裝有支撐桿（16），所述支撐桿（16）的頂端與殼體（2）之間通過軸承安裝有多邊形結構的揉搓筒（7），且殼體（2）的頂端固定安裝有與揉搓筒（7）傳動連接的驅動機構，所述揉搓筒（7）的外側開設有多個噴射孔（9），且揉搓筒（7）的外側開設有多個螺旋狀分布的矩形槽，矩形槽的內部固定安裝有揉搓機構（8），所述殼體（2）的頂部?jī)?nèi)壁固定安裝有喇叭狀結構的罩殼（3），且罩殼（3）位于揉搓筒（7）的外側，所述罩殼（3）的內壁開設有多個螺旋狀分布的條形槽孔（4），且條形槽孔（4）的間隙中分布有交錯設置的弧形凸塊（5），所述殼體（2）的內部一側固定安裝有過濾網，且過濾網（12）的內部固定安裝有循環泵（11），循環泵（11）的出水端通過管道和旋轉管接頭與揉搓筒（7）內部連通，所述殼體（2）的內部一側插接有捕集排料機構（13），且捕集排料機構（13）位于活動蓋（10）下方。

根據權利要求1所述的一種書畫用麻布生產用苧麻原料揉搓裝置，其特征在于，所述驅動機構包括固定安裝于殼體（2）側面的步進電機，且步進電機的輸出軸通過鏈條和鏈輪與揉搓筒（7）傳動連接。

根據權利要求1所述的一種書畫用麻布生產用苧麻原料揉搓裝置，其特征在于，所述揉搓機構（8）包括兩個安裝于矩形槽內壁的安裝板（83），且兩個安裝板（83）之間通過軸承安裝有揉搓滾輪（82）。

根據權利要求3所述的一種書畫用麻布生產用苧麻原料揉搓裝置，其特征在于，所述揉搓滾輪（82）的外側設置有柔性結構的揉捻面，且揉搓滾輪（82）的揉捻面兩側均設置有多個弧形結構的凹孔（81）。

根據權利要求1所述的一種書畫用麻布生產用苧麻原料揉搓裝置，其特征在于，所述支撐桿（16）的外側固定安裝有多個攪動機構（15），且攪動機構（15）的頂端延伸至罩殼（3）與殼體（2）之間。

根據權利要求5所述的一種書畫用麻布生產用苧麻原料揉搓裝置，其特征在于，所述攪動機構（15）包括桿體（151）和固定安裝于桿體（151）側面的梯形板（152），且梯形板（152）的側面一端開設有弧形結構的導流槽（154）。

根據權利要求6所述的一種書畫用麻布生產用苧麻原料揉搓裝置，其特征在于，所述攪動機構（15）還包括多個設置于梯形板（152）側面和導流槽（154）內壁的弧形鰭板（153）， 且弧形鰭板（153）的內弧面向上設置。

根據權利要求1所述的一種書畫用麻布生產用苧麻原料揉搓裝置，其特征在于，所述捕集排料機構（13）包括U型結構的捕集網兜（131），且捕集網兜（131）的底端設置有傾斜分布的底座板（132）。

根據權利要求8所述的一種書畫用麻布生產用苧麻原料揉搓裝置，其特征在于，所述捕集排料機構（13）還包括卡接于捕集網兜（131）外側的分離板（13），且分離板（133）的側面為弧形結構，分離板（133）的側面設置有多個限流槽（134）。

技術領域

本發明涉及書畫用麻布生產技術領域，尤其涉及一種書畫用麻布生產用苧麻原料揉搓裝置。

背景技術

苧麻是中國特有的以紡織為主要用途的農作物，是中國國寶，中國的苧麻產量約占全世界苧麻產量的90%以上，在國際上稱為“中國草”，苧麻的莖皮纖維細長，強韌，潔白， 有光澤，拉力強，耐水濕，富彈力和絕緣性，莖部韌皮纖維有光澤，耐霉、易染色，為重要的紡織作物，優質紙?jiān)?，書畫用麻布在生產過程中，添加苧麻纖維進行紡織，可以提高畫布的品質。

在苧麻原料處理過程中，需要對苧麻的莖皮纖維進行浸麻，剝麻，揉搓漂洗等多個步驟處理，苧麻的莖皮纖維揉搓加工，可以使得苧麻的莖皮纖維進行軟化和分離，將纖維中的雜質進行脫除，便于后期的成絲加工，目前，對于苧麻的莖皮纖維揉搓加工裝置，大多只是簡單的攪拌，在揉搓的過程中容易將纖維絲拉斷，影響書畫用麻布的品質。

發明內容

 基于背景技術存在的技術問題，本發明提出了一種書畫用麻布生產用苧麻原料揉搓裝置。

 本發明提出的一種書畫用麻布生產用苧麻原料揉搓裝置，包括箱體，所述箱體的頂端固定安裝有殼體，且殼體的內部固定安裝有弧形結構的隔離板，所述殼體的頂部一側固定安裝有進料斗，且殼體的頂部另一側鉸接有活動蓋，所述箱體的頂端開設有瀝液孔，且箱體的頂端通過軸承安裝有支撐桿，所述支撐桿的頂端與殼體之間通過軸承安裝有多邊形結構的揉搓筒，且殼體的頂端固定安裝有與揉搓筒傳動連接的驅動機構，所述揉搓筒的外側開設有多個噴射孔，且揉搓筒的外側開設有多個螺旋狀分布的矩形槽，矩形槽的內部固定安裝有揉搓機構，所述殼體的頂部?jī)?nèi)壁固定安裝有喇叭狀結構的罩殼，且罩殼位于揉搓筒的外側，所述罩殼的內壁開設有多個螺旋狀分布的條形槽孔，且條形槽孔的間隙中分布有交錯設置的弧形凸塊，所述殼體的內部一側固定安裝有過濾網，且過濾網的內部固定安裝有循環泵，循環泵的出水端通過管道和旋轉管接頭與揉搓筒內部連通，所述殼體的內部一側插接有捕集排料機構，且捕集排料機構位于活動蓋下方。

本發明中優選地：所述驅動機構包括固定安裝于殼體側面的步進電機，且步進電機的輸出軸通過鏈條和鏈輪與揉搓筒傳動連接。

本發明中優選地：所述揉搓機構包括兩個安裝于矩形槽內壁的安裝板，且兩個安裝板之間通過軸承安裝有揉搓滾輪。

本發明中優選地：所述揉搓滾輪的外側設置有柔性結構的揉捻面，且揉搓滾輪的揉捻面兩側均設置有多個弧形結構的凹孔。

本發明中優選地：所述支撐桿的外側固定安裝有多個攪動機構，且攪動機構的頂端延伸至罩殼與殼體之間。

本發明中優選地：所述攪動機構包括桿體和固定安裝于桿體側面的梯形板，且梯形板的側面一端開設有弧形結構的導流槽。

本發明中優選地：所述攪動機構還包括多個設置于梯形板側面和導流槽內壁的弧形鰭板，且弧形鰭板的內弧面向上設置。

本發明中優選地：所述捕集排料機構包括U型結構的捕集網兜，且捕集網兜的底端設置有傾斜分布的底座板。

本發明中優選地：所述捕集排料機構還包括卡接于捕集網兜外側的分離板，且分離板的側面為弧形結構，分離板的側面設置有多個限流槽。

與現有技術相比，本發明提供了一種書畫用麻布生產用苧麻原料揉搓裝置，具備以下有益效果：

一種書畫用麻布生產用苧麻原料揉搓裝置，揉搓的過程中罩殼與揉搓筒之間間隙減少，逐步增加對苧麻原料的揉搓密度，提高揉搓的質量，同時，在揉搓的過程中噴射出的水流可以將苧麻原料揉搓產生的廢料等帶走，水流動過程中配合弧形凸塊和揉搓機構的螺旋狀分布，便于揉搓產生的纖維絲的輸送，避免將其拉斷，保證原料的品質，定期抽出捕集排料機構即可完成下料操作，整個裝置采用循環泵進行大量的循環流動，提高對苧麻原料的清洗質量。

一種書畫用麻布生產用苧麻原料揉搓裝置，利用可以滾動的揉搓滾輪在弧形凸塊和苧麻原料間隙中進行滾動，實現對苧麻原料的擠壓和揉捻，避免直接摩擦造成纖維斷裂， 在揉捻的過程中安裝板可以將揉搓筒內部的水進行引導，從揉搓滾輪表面沖出，配合上下分布的噴射孔噴射出的水流，在揉捻過程中提高對苧麻纖維間隙中雜質的沖洗效果，提高苧麻原料揉搓漂洗質量。

一種書畫用麻布生產用苧麻原料揉搓裝置，揉搓滾輪的柔性揉捻面設置，可以在對苧麻原料揉搓過程中提供緩沖保護，且形變時增加揉搓過程中與苧麻原料的接觸面積， 提高揉搓效率，配合凹孔的設置，提高苧麻原料在柔性揉捻面張弛過程中，對苧麻原料的揉捻效果，且苧麻原料滾動過程中便于將水流進行攪動，提高對纖維間隙的沖洗效果。

一種書畫用麻布生產用苧麻原料揉搓裝置，攪動機構在對水進行攪動和導流過程中，弧形鰭板的設置賦予外側水流傾斜上升的力，進而在罩殼與殼體之間產生翻滾的渦流， 帶動罩殼與揉搓筒之間的原料進行翻滾，對其進行反復揉搓，進一步提高揉搓加工的質量和效率。

附圖說明

圖1為本發明提出的一種書畫用麻布生產用苧麻原料揉搓裝置的剖視結構示意圖；

圖2為本發明提出的一種書畫用麻布生產用苧麻原料揉搓裝置的殼體剖視結構示意圖；

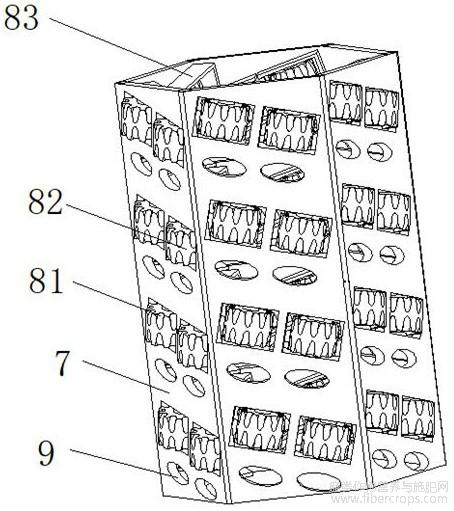

圖3為本發明提出的一種書畫用麻布生產用苧麻原料揉搓裝置的揉搓筒結構示意圖；

圖4為本發明提出的一種書畫用麻布生產用苧麻原料揉搓裝置的攪動機構結構示意圖；

圖5為本發明提出的一種書畫用麻布生產用苧麻原料揉搓裝置的捕集網兜結構示意圖。

圖中：1箱體、2殼體、3罩殼、4條形槽孔、5弧形凸塊、6進料斗、7揉搓筒、8揉搓機構、 81凹孔、82揉搓滾輪、83安裝板、9噴射孔、10活動蓋、11循環泵、12過濾網、13捕集排料機構、131捕集網兜、132底座板、133分離板、134限流槽、14隔離板、15攪動機構、151桿體、152梯形板、153弧形鰭板、154導流槽、16支撐桿、17瀝液孔。

具體實施方式

下面詳細描述本專利的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本專利，而不能理解為對本專利的限制。

在本專利的描述中，需要理解的是，術語“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本專利和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本專利的限制。 在本專利的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相 連”、“連接”、“設置”應做廣義理解，例如，可以是固定相連、設置，也可以是可拆卸連接、設 置，或一體地連接、設置。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本專利中的具體含義。

參照?qǐng)D1-5，一種書畫用麻布生產用苧麻原料揉搓裝置，包括箱體1，箱體1的頂端固定安裝有殼體2，且殼體2的內部固定安裝有弧形結構的隔離板14，殼體2的頂部一側固定安裝有進料斗6，且殼體2的頂部另一側鉸接有活動蓋10，箱體1的頂端開設有瀝液孔17，且箱體1的頂端通過軸承安裝有支撐桿16，支撐桿16的頂端與殼體2之間通過軸承安裝有多邊形結構的揉搓筒7，且殼體2的頂端固定安裝有與揉搓筒7傳動連接的驅動機構，揉搓筒7的外側開設有多個噴射孔9，且揉搓筒7的外側開設有多個螺旋狀分布的矩形槽，矩形槽的內部固定安裝有揉搓機構8，殼體2的頂部?jī)?nèi)壁固定安裝有喇叭狀結構的罩殼3，且罩殼3位于揉搓筒7的外側，罩殼3的內壁開設有多個螺旋狀分布的條形槽孔4，且條形槽孔4的間隙中分布有交錯設置的弧形凸塊5，殼體2的內部一側固定安裝有過濾網12，且過濾網12的內部固定安裝有循環泵11，循環泵11的出水端通過管道和旋轉管接頭與揉搓筒7內部連通，殼體 2的內部一側插接有捕集排料機構13，且捕集排料機構13位于活動蓋10下方，裝置在使用時將內部注滿水，開啟循環泵11將水經過揉搓筒7的噴射孔9排出進行循環，將苧麻原料投放至罩殼3內部，通過弧形凸塊5和揉搓機構8之間的旋轉運動，對進入的苧麻原料進行揉搓， 在揉搓的過程中罩殼3與揉搓筒7之間間隙減少，逐步增加對苧麻原料的揉搓密度，提高揉搓的質量，同時，在揉搓的過程中噴射出的水流可以將苧麻原料揉搓產生的廢料等帶走，泥沙等落入到箱體1的內部，揉搓產生的纖維和苧麻絲等隨著水流進入到捕集排料機構13內部收集，水流動過程中配合弧形凸塊5和揉搓機構8的螺旋狀分布，便于揉搓產生的纖維絲的輸送，避免將其拉斷，保證原料的品質，定期抽出捕集排料機構13即可完成下料操作，整個裝置采用循環泵11進行大量的循環流動，提高對苧麻原料的清洗質量。

本發明中，驅動機構包括固定安裝于殼體2側面的步進電機，且步進電機的輸出軸通過鏈條和鏈輪與揉搓筒7傳動連接。

本發明中，揉搓機構8包括兩個安裝于矩形槽內壁的安裝板83，且兩個安裝板83之間通過軸承安裝有揉搓滾輪82，利用可以滾動的揉搓滾輪82在弧形凸塊5和苧麻原料間隙中進行滾動，實現對苧麻原料的擠壓和揉捻，避免直接摩擦造成纖維斷裂，在揉捻的過程中安裝板83可以將揉搓筒7內部的水進行引導，從揉搓滾輪82表面沖出，配合上下分布的噴射孔9噴射出的水流，在揉捻過程中提高對苧麻纖維間隙中雜質的沖洗效果，提高苧麻原料揉搓漂洗質量。

本發明中，揉搓滾輪82的外側設置有柔性結構的揉捻面，且揉搓滾輪82的揉捻面兩側均設置有多個弧形結構的凹孔81，揉搓滾輪82的柔性揉捻面設置，可以在對苧麻原料揉搓過程中提供緩沖保護，且形變時增加揉搓過程中與苧麻原料的接觸面積，提高揉搓效率，配合凹孔81的設置，提高苧麻原料在柔性揉捻面張弛過程中，對苧麻原料的揉捻效果， 且苧麻原料滾動過程中便于將水流進行攪動，提高對纖維間隙的沖洗效果。

本發明中，支撐桿16的外側固定安裝有多個攪動機構15，且攪動機構15的頂端延伸至罩殼3與殼體2之間，揉搓筒7在旋轉過程中攪動機構15隨之進行轉動，將罩殼3與殼體2 之間的水進行攪動，使其從條形槽孔4內部噴出與噴射孔9的水流交匯，提高對原料的沖洗效果，且避免原料附著在罩殼3內壁，提高揉搓效率。

本發明中，攪動機構15包括桿體151和固定安裝于桿體151側面的梯形板152，且梯形板152的側面一端開設有弧形結構的導流槽154，梯形板152在旋轉的過程中，弧形結構的導流槽154可以將水由外向內進行匯集，增加水穿過條形槽孔4的流速，進一步提高對纖維絲的漂洗效果。

本發明中，攪動機構15還包括多個設置于梯形板152側面和導流槽154內壁的弧形鰭板153，且弧形鰭板153的內弧面向上設置，攪動機構15在對水進行攪動和導流過程中，弧形鰭板153的設置賦予外側水流傾斜上升的力，進而在罩殼3與殼體2之間產生翻滾的渦流， 帶動罩殼3與揉搓筒7之間的原料進行翻滾，對其進行反復揉搓，進一步提高揉搓加工的質量和效率。

本發明中，捕集排料機構13包括U型結構的捕集網兜131，且捕集網兜131的底端設置有傾斜分布的底座板132，水在揉搓筒7和循環泵11之間流動時，揉搓產生的纖維絲隨著水流進行運動，被捕集網兜131進行過濾收集，在下料時只需將捕集網兜131抽出即可完成纖維絲的收集操作，下料簡單方便，提高裝置操作的便捷性，降低勞動量。

本發明中，捕集排料機構13還包括卡接于捕集網兜131外側的分離板133，且分離板133的側面為弧形結構，分離板133的側面設置有多個限流槽134，水流夾帶纖維絲進入到分離板133和捕集網兜131之間后，分離板133可以避免纖維絲隨著揉搓筒7和攪動機構15的攪動再次散出，提高捕集排料機構13對纖維絲的捕集效率。

裝置在使用時將內部注滿水，開啟循環泵11將水經過揉搓筒7的噴射孔9排出進行循環，將苧麻原料投放至罩殼3內部，通過弧形凸塊5和揉搓機構8之間的旋轉運動，對進入的苧麻原料進行揉搓，在揉搓的過程中罩殼3與揉搓筒7之間間隙減少，逐步增加對苧麻原料的揉搓密度，提高揉搓的質量，同時，在揉搓的過程中噴射出的水流可以將苧麻原料揉搓產生的廢料等帶走，泥沙等落入到箱體1的內部，揉搓產生的纖維和苧麻絲等隨著水流進入到捕集排料機構13內部收集，水流動過程中配合弧形凸塊5和揉搓機構8的螺旋狀分布，便

于揉搓產生的纖維絲的輸送，避免將其拉斷，保證原料的品質，定期抽出捕集排料機構13即可完成下料操作，整個裝置采用循環泵11進行大量的循環流動，提高對苧麻原料的清洗質量。

說明書附圖

圖 1

圖 2

圖 3
