摘  要：本發明涉及一種工業大麻溯源監管系統及方法，該系統包括監管服務器、公證服務器和無人機，監管方使用無人機對工業大麻的種植區域進行航拍，由公證服務器對航拍的圖像數據進行公證，從而提供了工業大麻可溯源監管的基礎。



技術要點

1.一種工業大麻溯源監管系統的監管方法，其特征在于，該系統包括監管服務器、公證服務器和無人機，無人機攜帶具有航拍功能和通信功能的軟硬件系統。該方法包括以下步驟：

（1）監管服務器和公證服務器分別生成一個隨機數R1和R2，并交換生成的隨機數；

（2）監管服務器和公證服務器基于所述隨機數，生成初始密鑰Key1，即：Key1＝R1⊕R2；

（3）監管服務器確定所要拍攝的工業大麻種植區域、航拍高度、航拍時段，并將所述種植區域劃分為網格；

（4）監管方在所述航拍時段，于所述種植區域附近釋放無人機，所述無人機根據預定的拍攝順序以及所述航拍高度，拍攝該種植區域中的每個網格的圖像；

當無人機拍攝了一個網格內種植區域的圖像后，所述無人機獲取當前所在網格的四個角的GPS坐標，基于所述GPS坐標、航拍高度、航拍時段和初始密鑰Key1，生成當前網格的網格密鑰Key2，即：

Key2＝Key1 ⊕ (Hash(P)||Hash(ID))；

其中，P是航拍信息，其包括當前網格四個角的GPS坐標、所述航拍高度和所述航拍時段，ID是所述無人機的唯一標識符，Hash是一個哈希函數；

設無人機拍攝的當前網格的圖像數據為image，則無人機基于所述網格密鑰Key2，計算image的認證碼H，即H＝HMAC(image ,Key2) ；其中HMAC是一個哈希運算消息認證碼函數，其使用密鑰Key2對image進行HMAC計算；

在計算得到所述認證碼后，無人機生成二元組<image，H>，并將所述二元組發送給公證服務器；

所述種植區域拍攝完成后，所述監管服務器將本次拍攝的網格數據和無人機標識符ID一起發送給所述公證服務器；所述網格數據包括每個網格的四角GPS坐標、所述航拍高度和所述航拍時段，以及本次拍攝的網格順序；

所述公證服務器按序讀取每個網格數據，針對每個網格，計算相應的網格密鑰，并進一步計算該網格的圖像數據的認證碼，如果計算得到的認證碼和從無人機接收得到的認證碼相同，則所述公證服務器接受對該網格的圖像數據的公證，將該網格的圖像數據記錄到公證數據庫中。

2.根據權利要求1所述的方法，其特征在于，所述隨機數的位數相同。

3.根據權利要求2所述的方法，其特征在于，所述隨機數為256位。

4.根據權利要求1-3所述的方法，其特征在于，監管方將種植區域按照預定的規則劃分多個網格，每個網格呈長方形，確定每個網格四個角的經緯度作為其GPS坐標。

5.根據權利要求4所述的方法，其特征在于，所述預定規則包括網格的最大面積限制。

6.根據權利要求1-5所述的方法，其特征在于，所述無人機安裝了GPS定位裝置，根據其GPS定位數據，確定其所在的網格。

7.根據權利要求1-6所述的方法，其特征在于，所述步驟5中，假設每個經度或緯度均使用k個字節表示，則網格四個角的坐標包括的經緯度總共8k個字節，再加上所述航拍高度和航拍時段，組成了所述航拍信息P。

8.根據權利要求3所述的方法，其特征在于，所述Hash函數是MD5。

9.根據權利要求1所述的方法，其特征在于，無人機是按照預定順序拍攝各個網格，所述二元組也按照該順序發送給公證服務器，公證服務器記錄二元組的接收順序。

10.根據權利要求1所述的方法，其特征在于，在對種植區域的圖像進行公證后，對種植區域的圖像進行分析，分析種植區域內的植株形態的特征，判斷是否包含有違規的大麻品種，并預判種植區域內的工業大麻產量。



技術領域

本發明屬于安全監管和信息技術領域，尤其涉及一種工業大麻溯源監管系統及方法。



背景技術

工業大麻是指四氫大麻酚含量低于0 .3％的大麻，不具有致幻成癮的問題，可廣泛應用于紡織、造紙、食品、醫藥、日化、汽車、建筑、裝飾、包裝等領域，有很高的經濟和藥用價值。因此，工業大麻在監管下可以合法種植。

為了加強監管，有必要對工業大麻的供應鏈進行嚴格管理。然而現有的供應鏈溯源監管難以深入到工業大麻的種植流程進行安全追溯。鑒于工業大麻的高敏感性，迫切需要一個符合法規、可靠可信的工業大麻溯源管理系統，從工業大麻的種植環節開始進行嚴格監管，一方面保障工業大麻的生產質量，另一方面是避免出現潛在的安全風險。



發明內容

為了解決現有技術中的上述問題，本發明提供了一種工業大麻溯源監管系統及方法，對工業大麻的種植環節進行可信溯源監管。

本發明采用的技術方案具體如下：

一種工業大麻溯源監管系統的監管方法，該系統包括監管服務器、公證服務器和無人機，無人機攜帶具有航拍功能和通信功能的軟硬件系統。該方法包括以下步驟：

(1)監管服務器和公證服務器分別生成一個隨機數R1和R2，并交換生成的隨機數；

(2)監管服務器和公證服務器基于所述隨機數，生成初始密鑰Key1，即：

Key1＝R1 ⊕ R2；

(3)監管服務器確定所要拍攝的工業大麻種植區域、航拍高度、航拍時段，并將所

述種植區域劃分為網格；

(4)監管方在所述航拍時段，于所述種植區域附近釋放無人機，所述無人機根據預定的拍攝順序以及所述航拍高度，拍攝該種植區域中的每個網格的圖像；

(5)當無人機拍攝了一個網格內種植區域的圖像后，所述無人機獲取當前所在網格的四個角的GPS坐標，基于所述GPS坐標、航拍高度、航拍時段和初始密鑰Key1，生成當前網格的網格密鑰Key2，即：

Key2＝Key1 ⊕ (Hash(P)||Hash(ID))；

其中，P是航拍信息，其包括當前網格四個角的GPS坐標、所述航拍高度和所述航拍時段，ID是所述無人機的唯一標識符，Hash是一個哈希函數；

(6)設無人機拍攝的當前網格的圖像數據為image，則無人機基于所述網格密鑰

Key2，計算image的認證碼H，即H＝HMAC(image,Key2) ；其中HMAC是一個哈希運算消息認證碼函數，其使用密鑰Key2對image進行HMAC計算；

(7)在計算得到所述認證碼后，無人機生成二元組<image，H>，并將所述二元組發送給公證服務器

(8)所述種植區域拍攝完成后，所述監管服務器將本次拍攝的網格數據和無人機標識符ID一起發送給所述公證服務器；所述網格數據包括每個網格的四角GPS坐標、所述航拍高度和所述航拍時段，以及本次拍攝的網格順序；

(9)所述公證服務器按序讀取每個網格數據，針對每個網格，計算相應的網格密鑰，并進一步計算該網格圖像數據的認證碼，如果計算得到的認證碼和從無人機接收得到的認證碼相同，則所述公證服務器接受對該網格圖像數據的公證，將該網格圖像數據記錄到公證數據庫中。

進一步地，所述隨機數的位數相同。

進一步地，所述隨機數為256位。

進一步地，監管方將種植區域按照預定的規則劃分多個網格，每個網格呈長方形， 確定每個網格四個角的經緯度作為其GPS坐標。

進一步地，所述預定規則包括網格的最大面積限制。

進一步地，所述無人機安裝了GPS定位裝置，根據其GPS定位數據，確定其所在的網格。

進一步地，所述步驟5中，假設每個經度或緯度均使用k個字節表示，則網格四個角的坐標包括的經緯度總共8k個字節，再加上所述航拍高度和航拍時段，組成了所述航拍信息P。

進一步地，所述Hash函數是MD5。

進一步地，無人機是按照預定順序拍攝各個網格，所述二元組也按照該順序發送給公證服務器，公證服務器記錄二元組的接收順序。

進一步地，在對種植區域的圖像進行公證后，對種植區域的圖像進行分析，分析種植區域內的植株形態的特征，判斷是否包含有違規的大麻品種，并預判種植區域內的工業大麻產量。

本發明的有益效果是：在工業大麻不同的種植階段，對工業大麻種植區域的種植圖像進行相應的數據公證，提供了工業大麻可信溯源監管的基礎。



附圖說明

此處所說明的附圖是用來提供對本發明的進一步理解，構成本申請的一部分，但并不構成對本發明的不當限定，在附圖中：

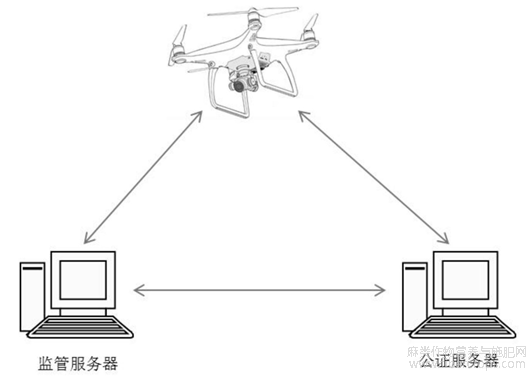

圖1是本發明系統的邏輯結構圖。



具體實施方式

下面將結合附圖以及具體實施例來詳細說明本發明，其中的示意性實施例以及說明僅用來解釋本發明，但并不作為對本發明的限定。

參見附圖1，其示出了本發明系統的基本邏輯結構圖。本發明的系統包括監管服務器、公證服務器和無人機。

所述監管服務器由工業大麻的監管方所有，其負責對工業大麻的監管，在本發明中，主要負責控制無人機對工業大麻種植區域進行航拍。



所述無人機用于在監管方的控制下，對工業大麻種植區域進行拍攝，每個無人機具有一個唯一標識符。無人機攜帶具有航拍功能和通信功能的軟硬件系統。

所述公證服務器為對工業大麻種植進行公證的公證處所有，其接收無人機拍攝的工業大麻種植區域的圖像，對所述圖像進行公證。

由于公證處對于公證數據的嚴格要求，因此對于無人機拍攝的圖像數據，需要進行相應的數據認證，因此本發明在上述系統的基礎上，提出了相應的監管方法，下面進行詳細說明。

(1)監管服務器和公證服務器分別生成一個隨機數，并交換生成的隨機數。

具體的，監管服務器生成一個隨機數R1 ，公證服務器生成一個隨機數R2 ；兩個隨機數的位數相同，優選情況下，兩個隨機數都是256位。

在生成隨機數之后，兩方服務器交換隨機數，即監管服務器將生成的隨機數R1發送給公證服務器，公證服務器將生成的隨機數R2發送給將監管服務器。需要說明的是，為了數據安全，服務器之間的通信都是在安全信道上進行的，例如通過SSL協議，因而隨機數的傳輸是保密的。

(2)監管服務器和公證服務器基于所述隨機數，生成初始密鑰Key1，即：

Key1＝R1 ⊕ R2 。

基于步驟2生成的初始密鑰作為監管方和公證方共同的初始秘密，這一初始密鑰是基于雙方的隨機數生成的，因此相當于雙方達成了初始一致，并且任何一方均不能偽造該初始密鑰。

在完成初始密鑰的生成之后，監管方的無人機就可以基于初始密鑰進行數據的安全認證。

(3)監管服務器確定所要拍攝的工業大麻種植區域、航拍高度、航拍時段，并將所述種植區域劃分為網格。

具體的，在無人機拍攝工業大麻種植區之前，監管方需要確定拍攝的區域、航拍高度、航拍時段，然后將種植區域按照預定的規則劃分多個網格，每個網格呈長方形，可以以網格的四個角的坐標來確定每個網格。也就是說，監管服務器可以確定每個網格四個角的經緯度作為其坐標。由于無人機上安裝了GPS定位裝置，因此無人機可以根據GPS數據，確定其所在的網格。

為了方便無人機的拍攝，所述預定規則包括了網格的最大面積限制，使得無人機在預定高度下，就可以拍攝得到整個網格的圖像。

(4)監管方在所述航拍時段，于所述種植區域附近釋放無人機，所述無人機根據預定的拍攝順序，拍攝該種植區域中的每個網格的圖像。

具體的，根據本發明的一個具體實施例，所述無人機可以通過網絡連接到監管服務器，在監管服務器的控制下，按照預設順序，飛行到每個網格的預定位置。通常情況下，所述預定位置可以在網格中心點的預定高度上。

當無人機飛行到每個網格的預定位置后，就可拍攝獲取每個網格的圖像。

基于本發明的其他實施例，所述無人機也可以在人手動控制下飛行和拍攝；或者由在無人機內置程序的控制下，自行飛行和拍攝。本發明對此不作限制。

(5)當無人機拍攝了一個網格內種植區域的圖像后，所述無人機獲取當前所在網格的四個角的GPS坐標，基于所述GPS坐標、航拍高度、航拍時段和初始密鑰Key1，生成當前網格的網格密鑰Key2。具體的，設無人機當前所在網格的四個角的GPS坐標(即經度和緯度)為(x1 ,y1) ， (x2 ,y2) ，(x3 ,y3) ，(x4 ,y4)。無人機生成航拍信息P，所述航拍信息P包括上述4個坐標和航拍高度、航拍時段。例如，假設每個經度xi或緯度yi均使用k個字節表示，則4個坐標包括的經緯度總共8k個字節，這8k個字節再加上航拍高度、航拍時段組成了所述航拍信息P。無人機所需的上述信息都可以通過網絡從監管服務器獲得，也可以在事先從監管服務器下載到無人機中。

然后，無人機計算當前網格的密鑰Key2，即

Key2＝Key1 ⊕ (Hash(P)||Hash(ID))

其中，ID是所述無人機的唯一標識符；Hash是一個哈希函數，優選的可以使用MD5算法。表示兩個數值相連接，例如，如果Hash是MD5，則Hash(P)和Hash(ID)分別生成128位的數值，將兩個128位的數值相連接，則得到一個256位的數值。

基于上述計算，Key2中同時包括了初始密鑰、網格坐標和無人機標識符的信息，因此，該密鑰Key2相對于不同網格、不同無人機都是不同的，具有唯一性，方便后續的數據認證。

(6)設無人機拍攝的當前網格的圖像數據為image，則無人機基于所述網格密鑰Key2，計算image的認證碼H，即：

H＝HMAC(image ,Key2)。

其中，HMAC是一個哈希運算消息認證碼函數，其使用密鑰Key2計算image的消息認證碼。優選的，可以采用基于MD5的HMAC函數。

(7)在計算得到所述認證碼后，無人機生成二元組<image，H>，并將所述二元組發送給公證服務器。

每次無人機拍攝完一個網格后，其都會生成一個所述二元組，因此如果種植區域包括了n個網格，公證服務器將會接收到n個二元組，并將這些二元組存儲于公證服務器的數據庫中。

由于無人機是按照預定順序拍攝各個網格，因此所述二元組也是按照該順序發送給公證服務器，公證服務器記錄二元組的接收順序，以方便后續的認證。

(8)所述種植區域拍攝完成后，所述監管服務器將本次拍攝的網格數據和無人機標識符ID一起發送給所述公證服務器。

具體的，在拍攝完成后，監管方回收拍攝的無人機，此時可以指示監管服務器拍攝完成，然后監管服務器讀取本次拍攝的所有網格數據，所述網格數據包括每個網格的四角GPS坐標、所述航拍高度和所述航拍時段，以及本次拍攝的網格順序。具體的，監管服務器可以按照所述順序給網格編號，每個網格編號附加其四角GPS坐標，組成網格數據包，和無人機ID一起發送給公證服務器。

至此，公證服務器就獲取了每個網格的四角GPS坐標、航拍高度、航拍時段、圖像數據image、認證碼H、無人機標識符ID，基于此，公證服務器可以進行后面的數據公證。

(9)所述公證服務器按序讀取每個網格數據，針對每個網格數據，計算相應的網格密鑰，并進一步計算該網格圖像數據的認證碼，如果計算得到的認證碼和從無人機接收得到的認證碼相同，則所述公證服務器接受對該網格圖像數據的公證，將其記錄到公證數據庫中。

具體的，公證服務器可以按照無人機的拍攝順序，依次讀取相應的網格數據，根據網格數據中的四角GPS坐標、航拍高度、航拍時段、初始密鑰Key1和無人機的標識符ID，可以計算得到該網格的網格密鑰Key2，計算方法與步驟(4)相同。

然后公證服務器就可以根據該網格數據中的圖像數據image和網格密鑰Key2，計算得到相應的認證碼，計算方法與步驟(5)相同。將計算得到的認證碼和該網格二元組中的認證碼H相比較，如果相同，則說明圖像數據是正確的，公證處可以對此網格的圖像數據給予公證，后續可以出具相應的公證書等。如果不相同，則公證處拒絕對此網格的圖像數據進行公證。

在對種植區域的圖像進行公證后，就可以對圖像進行智能圖像分析。由于合法工業大麻和違法大麻具有不同的植株外觀形態，因此通過智能圖像分析技術，自動分析提取工業大麻種植區域內的植株形態的特征，即可智能判斷種植區域內是否包含有違規的大麻品種，并預判種植區域內的工業大麻產量，進行常態化監管。

上述方法將無人機航拍和公證相結合，使得公證處可以對工業大麻的種植區域進行公證，在此基礎上進行監管。本發明的方法針對每個網格數據進行相應的數據認證，保證了數據可靠性，有利于公證處的數據公證。

以上所述僅是本發明的較佳實施方式，故凡依本發明專利申請范圍所述的構造、特征及原理所做的等效變化或修飾，均包括于本發明專利申請范圍內。





摘自國家發明專利，發明人：吳浩揚，李德文，申請?zhí)枺?span lang="EN-US">201910873628.5，申請日期：2019.09.17
