摘  要：為解決傳統(tǒng)化學(xué)脫膠污染大、損傷纖維等弊端以及生物脫膠成本高、耗時(shí)長(zhǎng)等問(wèn)題，使用高沸點(diǎn)醇類有機(jī)溶劑對(duì)大麻麻皮進(jìn)行脫膠處理，提高脫膠選擇性，確保反應(yīng)安全環(huán)保；同時(shí)針對(duì)脫膠后大麻纖維殘膠率及物理力學(xué)性能不足的問(wèn)題，引入堿性鈉鹽助劑輔助脫膠。研究了４種不同醇類（乙二醇、1，2-丙二醇、丙三醇和1，4-丁二醇）和３種不同堿性鈉鹽助劑（碳酸鈉、碳酸氫鈉及硅酸鈉）對(duì)大麻麻皮脫膠效果的影響，對(duì)脫膠后纖維的各項(xiàng)性能進(jìn)行了對(duì)比。結(jié)果表明：經(jīng)乙二醇脫膠的大麻纖維性能在４種醇類中最好，木質(zhì)素去除效果最佳，纖維殘膠率為８斷裂強(qiáng)度偏低，為３種堿性鈉鹽助劑中，碳酸鈉輔助乙二醇脫膠的大麻纖維殘膠率為７斷裂強(qiáng)度為４符合大麻精麻的國(guó)家標(biāo)準(zhǔn)。

關(guān)鍵詞：大麻；脫膠；乙二醇；碳酸鈉；有機(jī)溶劑



大麻紡織品具有優(yōu)越的吸濕透濕、抗菌抑菌和抗紫外線性能，高值化利用潛力巨大^[1-3]。大麻單纖維長(zhǎng)度較短、整齊度較差，難以紡成紗線，目前紡紗生產(chǎn)中一般采用數(shù)根纖維復(fù)合而成的工藝?yán)w維（80mm左右）^[4-6]。符合紡紗要求的大麻工藝?yán)w維一般要求殘膠率在12%以下，斷裂強(qiáng)度在4cN/dtex以上，其中大麻纖維殘膠率不宜過(guò)低，過(guò)度去除單纖維間的膠質(zhì)（包括半纖維素、木質(zhì)素、果膠等）將導(dǎo)致大麻分散為單纖維，無(wú)法滿足紡紗的要求^[7]。由此可見(jiàn)，大麻脫膠工藝直接決定大麻工藝?yán)w維的質(zhì)量。

目前大麻的脫膠工藝可分為化學(xué)法、物理法、生物法和聯(lián)合法脫膠^[8]?；瘜W(xué)法工藝成熟，但強(qiáng)酸強(qiáng)堿投入量大，廢水排放污染大，且酸堿對(duì)纖維素有破壞作用，影響纖維的力學(xué)性能^[9-10]。生物法脫膠條件溫和，環(huán)境友好度高，但培養(yǎng)酶及微生物的條件要求高，脫膠時(shí)間長(zhǎng)，效率低，纖維品質(zhì)不穩(wěn)定^[11]。物理法包括超聲波法、蒸汽爆破法等，幾乎無(wú)污染，但脫膠效果差，一般作為預(yù)處理和其他脫膠方法聯(lián)合使用^[12]。

為解決上述問(wèn)題，本文采用高沸點(diǎn)醇類有機(jī)溶劑進(jìn)行大麻脫膠。目前醇類有機(jī)溶劑主要在制漿造紙業(yè)廣泛應(yīng)用，在麻類脫膠工藝中應(yīng)用較少。Qu等^[13]使用乙二醇－乙酸對(duì)苧麻進(jìn)行脫膠處理，有效去除了苧麻纖維中的半纖維素和木質(zhì)素，脫膠后的苧麻纖維可達(dá)到紡紗要求。醇類有機(jī)溶劑對(duì)纖維中半纖維素和木質(zhì)素具有高選擇性。在高沸醇的作用下，半纖維素聚木糖分子鏈上的氧原子和乙?；g的化學(xué)鍵斷裂，降解成乙酸和糠醛；木質(zhì)素與半纖維素分子間的芳基醚健斷裂，乙酸可避免木質(zhì)素重新凝聚。高沸醇在高溫煮練過(guò)程中不易揮發(fā)，減少溶劑損失，降低生產(chǎn)成本；同時(shí)避免產(chǎn)生有毒氣體，保證生產(chǎn)過(guò)程安全性。脫膠后的有機(jī)溶劑廢液可進(jìn)行蒸餾回收，減少化學(xué)試劑排放，提高溶劑利用率^[14]。基于以上特點(diǎn)，本文采用乙二醇、1，2-丙二醇、丙三醇和1，4-丁二醇進(jìn)行大麻脫膠實(shí)驗(yàn)，并對(duì)其脫膠效果進(jìn)行探究和分析。

大麻纖維中的半纖維素、木質(zhì)素、果膠等成分形成復(fù)雜的膠質(zhì)聚集體^[9]，其中膠質(zhì)大分子排列緊密的部位醇溶劑難以滲透，阻礙脫膠反應(yīng)的進(jìn)行。本文引入脫膠助劑輔助有機(jī)溶劑降解膠質(zhì)，提高脫膠效率。纖維素易被酸水解，木質(zhì)素對(duì)酸的耐受度高^[15]，酸性助劑不予考慮。半纖維素、果膠和木質(zhì)素均易與堿反應(yīng)，而纖維素對(duì)堿的耐受高，堿性助劑是合理的選擇。為降低脫膠工藝的污染，避免使用強(qiáng)堿和含硫、磷元素的試劑，本文實(shí)驗(yàn)采用碳酸鈉、碳酸氫鈉和硅酸鈉作為脫膠助劑，輔助有機(jī)溶劑對(duì)大麻進(jìn)行脫膠，并對(duì)其脫膠效果進(jìn)行探究和分析。

１實(shí)驗(yàn)部分

1.1實(shí)驗(yàn)材料

大麻麻皮（安徽六安），乙二醇（分析純，國(guó)藥集團(tuán)化學(xué)試劑有限公司），1，2-丙二醇（分析純，上海泰坦化學(xué)有限公司），丙三醇、1，4-丁二醇、氫氧化鈉、九水硅酸鈉（分析純，國(guó)藥集團(tuán)化學(xué)試劑有限公司），無(wú)水碳酸鈉（分析純，上海凌峰化學(xué)試劑有限公司），碳酸氫鈉（化學(xué)純，國(guó)藥集團(tuán)化學(xué)試劑有限公司）。

1.２實(shí)驗(yàn)儀器

高溫高壓反應(yīng)釜以及溫度控制數(shù)據(jù)采集系統(tǒng)（西安太康生物科技儀器有限公司），DHG-P240A型電熱鼓風(fēng)烘箱（上海一恒科學(xué)儀器有限公司），CT-946A/B/A/C型控溫電熱板（華倫電子有限公司），XQ-1C型纖維強(qiáng)伸度儀（上海新纖儀公司），JN-B型扭力天平（上海良平儀器儀表有限公司），Y1171B型20mm纖維切斷器（常州市第二紡織機(jī)械廠）。

1.3大麻有機(jī)溶劑脫膠工藝

稱取40g大麻麻皮原料放入反應(yīng)釜中，分別加入400mL醇類有機(jī)溶劑（乙二醇1，2-丙二醇、丙三醇和1，4-丁二醇），浴比為1∶10。后續(xù)助劑探索實(shí)驗(yàn)中，脫膠助劑（碳酸鈉、碳酸氫鈉和硅酸鈉）須均勻分散在溶劑中后加入釜中。設(shè)置溫控程序，反應(yīng)釜內(nèi)溫度升至180℃，保溫60min。待反應(yīng)釜降溫后取出大麻進(jìn)行水洗20min，洗去殘余膠質(zhì)和雜質(zhì)，烘干3h后待用。

1.4測(cè)試方法

1.4.1殘膠率和成分測(cè)試

按照GB/T18147.2大麻纖維試驗(yàn)方法第2部分：殘膠率試驗(yàn)方法》測(cè)試脫膠前后大麻纖維的殘膠率。

按照GB/T5889—1986《苧麻化學(xué)成分定量分析方法》對(duì)大麻纖維進(jìn)行成分分析。每個(gè)試樣測(cè)試3次，取平均值。

1.4.2線密度測(cè)試

按照GB/T18147.4大麻纖維測(cè)試方法第4部分：細(xì)度試驗(yàn)方法》測(cè)定大麻纖維的線密度。將樣品放置于溫度為20℃、相對(duì)濕度為65%的恒溫恒濕室中平衡48h以上。利用切斷稱量法測(cè)試處理后大麻纖維的線密度，將纖維用鋼梳梳理整齊平行，在纖維切斷器（刀口寬度為20mm）上切斷，在扭力天平上稱取束纖維的質(zhì)量，并計(jì)算大麻纖維的線密度：



式中：D為大麻纖維的線密度，dtex；m為束纖維質(zhì)量，g；n為束纖維中工藝?yán)w維根數(shù)。

1.4.3斷裂強(qiáng)度測(cè)試

按照GB/T18147.5—2015《大麻纖維測(cè)試方法第5部分：斷裂強(qiáng)度試驗(yàn)方法》測(cè)定大麻纖維的斷裂強(qiáng)度。將樣品放置于溫度為20℃、相對(duì)濕度為65%的恒溫恒濕室中平衡48h以上。使用纖維強(qiáng)伸度儀進(jìn)行拉伸測(cè)試。最大量程設(shè)定為100cN，預(yù)加張力設(shè)定為0.2cN，夾持距離設(shè)定為20mm，拉伸速度設(shè)定為20mm/min。

1.4.4表面形貌觀察

采用掃描電子顯微鏡（SEM）觀察大麻纖維的表面形貌。測(cè)試條件為：相對(duì)濕度65%，溫度20℃，加速電壓15kV，纖維樣品在測(cè)試前需要進(jìn)行鍍金處理。

1.4.5結(jié)晶度測(cè)試

采用X射線衍射（XRD）儀測(cè)試大麻纖維的結(jié)晶度。將制成粉末的樣品安放在玻璃樣品架上，在穩(wěn)定條件下進(jìn)行分析。銅靶的加速電壓為40kV，加速電流為200mA，掃描速度為2(°)/min，2θ范圍為5°～60°。

2結(jié)果與討論

2.1不同醇類對(duì)大麻脫膠的影響

采用乙二醇、1，2-丙二醇、丙三醇、1，4-丁二醇對(duì)大麻麻皮進(jìn)行脫膠處理，考察不同醇類對(duì)大麻脫膠效果的影響

2.1.1大麻纖。維表面形貌分析

原麻以及經(jīng)不同醇類溶劑脫膠的大麻纖維表面形貌照片如圖1所示?？煽闯?，脫膠前的大麻原麻纖維(0#)表面存在大量膠質(zhì)，外觀粗糙，單纖維間通過(guò)半纖維素、木質(zhì)素、果膠等膠質(zhì)互相黏結(jié)，呈束纖維狀態(tài)。經(jīng)乙二醇、1，2-丙二醇、丙三醇、1，4-丁二醇脫膠后的大麻纖維(1#～4#)表面有少量殘留膠質(zhì)，外觀較光滑平整，大部分非纖維素成分溶于有機(jī)溶劑中，纖維束分散，呈工藝?yán)w維狀態(tài)。其中，經(jīng)1，2-丙二醇脫膠處理的大麻纖維(2#)和1，4-丁二醇脫膠處理的大麻纖維(4#)表面膠質(zhì)殘留較其余2種醇類脫膠的纖維略多。



圖１ 經(jīng)不同醇脫膠處理前后的大麻纖維表面形貌ＳＥＭ照片

2.1.2大麻纖維結(jié)晶度分析

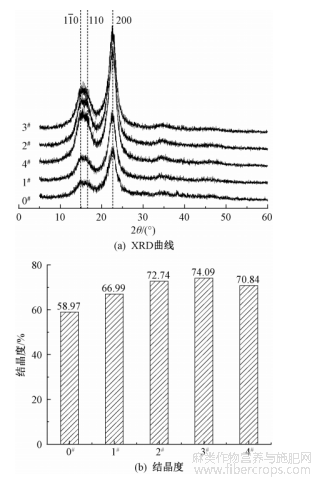

圖2示出原麻及不同醇類脫膠處理后大麻纖維XRD曲線和結(jié)晶度。由XRD圖譜可見(jiàn)，經(jīng)有機(jī)溶劑脫膠的大麻纖維曲線與原麻曲線形狀相似，5條曲線均存在3個(gè)吸收峰，分別對(duì)應(yīng)纖維素Ⅰ結(jié)構(gòu)中的110?110及200晶面族^[16]，此時(shí)2θ衍射角為14.8°?16.8°以及22.8°這說(shuō)明醇類有機(jī)溶劑脫膠工藝不會(huì)影響纖維素的結(jié)構(gòu)。對(duì)比5條XRD曲線的圖譜強(qiáng)度發(fā)現(xiàn)，脫膠大麻纖維素吸收峰強(qiáng)度均高于原麻。對(duì)照?qǐng)D2(b)可知，其結(jié)晶度均提升13.6%～25.6%，表明經(jīng)脫膠處理纖維中的非纖維素成分受醇類溶劑的氧化降解作用，大量非晶結(jié)構(gòu)被脫除，纖維中纖維素比例大幅提高，纖維整體的結(jié)晶度也有所提高。



圖２ 經(jīng)不同醇脫膠處理的大麻纖維的ＸＲＤ曲線和結(jié)晶度

2.1.3大麻纖維化學(xué)成分與強(qiáng)度及線密度分析

圖3示出大麻纖維脫膠后的化學(xué)成分以及斷裂強(qiáng)度和線密度。由圖3(a)可知，經(jīng)乙二醇、1，2-丙二醇、丙三醇、1，4-丁二醇脫膠的大麻纖維(1#～4#)中膠質(zhì)成分得到有效去除，與原麻(0#)相比，纖維中的半纖維素、木質(zhì)素、果膠等含量顯著降低。由圖3(b)可知，不同醇素脫膠后大麻纖維殘膠率分別為8.67%、13.34%、7.23%和14.30%。綜合分析大麻纖維的化學(xué)成分和殘膠率可得，4種醇類對(duì)大麻麻皮均可進(jìn)行有效脫膠。其中，乙二醇(1#)和丙三醇(3#)的脫膠效果總體優(yōu)于1，2-丙二醇(2#)和1，4-丁二醇(4#)脫膠，對(duì)半纖維素、木質(zhì)素、果膠和水溶物具有更好的降解效果，尤其對(duì)難以脫難以脫除的木質(zhì)素去除率達(dá)到了70%以上。

大麻單纖維長(zhǎng)度過(guò)短，無(wú)法滿足紡紗生產(chǎn)的纖維長(zhǎng)度要求，在脫膠時(shí)不能進(jìn)行全分離脫膠，需要保留一定膠質(zhì)，使得數(shù)根單纖維黏結(jié)成工藝?yán)w維以滿足紡紗要求。因此，評(píng)價(jià)脫膠大麻纖維需要綜合分析纖維的化學(xué)性能和物理力學(xué)性能（線密度和斷裂強(qiáng)度）。

如圖3(c)所示：經(jīng)乙二醇、1，2-丙二醇、丙三醇、1，4-丁二醇脫膠的大麻纖維(1#～4#)斷裂強(qiáng)度分別為3.92、2.73、3.14、1.64cN/dtex；線密度分別為22.39、34.09、25.09、38.82dtex。其中乙二醇脫膠的大麻纖維(1#)和丙三醇脫膠的大麻纖維(3#)物理力學(xué)性能均優(yōu)于其余2種醇類，符合化學(xué)性能指標(biāo)的分析結(jié)果。1，4-丁二醇脫膠后大麻纖維(4#)偏粗、殘膠率偏高，而斷裂強(qiáng)度僅為1.64cN/dtex，表明1，4-丁二醇在降解膠質(zhì)的同時(shí)對(duì)纖維素造成損傷，嚴(yán)重影響纖維的力學(xué)性能。

根據(jù)GB/T18146.1—2000《大麻纖維第1部分：大麻精麻》可知，用于工業(yè)紡紗的大麻工藝?yán)w維其殘膠率不超過(guò)12.0%，斷裂強(qiáng)度不低于4.0cN/dtex。綜合分析4種醇類脫膠后大麻纖維化學(xué)性能和物理力學(xué)性能可知，乙二醇對(duì)膠質(zhì)成分具有更高選擇性，膠質(zhì)去除效果顯著，對(duì)纖維的物理力學(xué)性能損傷較小，是理想的脫膠溶劑。經(jīng)乙二醇脫膠的大麻纖維物理力學(xué)性能仍不完全滿足國(guó)家標(biāo)準(zhǔn)，因此選取脫膠助劑對(duì)有機(jī)溶劑脫膠工藝進(jìn)行優(yōu)化，探究不同助劑對(duì)脫膠效果的影響，提升脫膠纖維的力學(xué)性能。



圖３ 不同醇類脫膠對(duì)大麻纖維化學(xué)成分、殘膠率、斷裂強(qiáng)度及線密度的影響

2.2不同助劑對(duì)大麻乙二醇脫膠的影響

選取乙二醇作為溶劑，采用３種堿性鈉鹽助劑：碳酸鈉、碳酸氫鈉及硅酸鈉輔助進(jìn)行大麻麻皮脫膠，考察不同助劑對(duì)大麻乙二醇脫膠效果的影響。

2.2.1對(duì)大麻纖維表面形貌的影響

添加不同助劑脫膠前后的大麻纖維表面形貌SEM照片如圖4所示?？煽闯觯刺砑又鷦┑囊叶济撃z大麻纖維(1#)表面仍殘留少量膠質(zhì)。助劑的加入使得大麻纖維(5#～7#)表面殘留的非纖維素成分有所減少，纖維分散度提高，表明助劑有助于去除纖維間的膠質(zhì)、提高纖維劈裂程度，對(duì)大麻乙二醇脫膠有促進(jìn)效果。



圖４ 不同助劑輔助大麻乙二醇脫膠纖維表面形貌照片

2.2.2對(duì)大麻纖維殘膠率與物理力學(xué)性能的影響

分析圖5大麻纖維的殘膠率、斷裂強(qiáng)度及線密度。由圖5(a)可知，無(wú)助劑情況下乙二醇脫膠纖維(1#)殘膠率為8.67%，加入助劑碳酸鈉、碳酸氫鈉及硅酸鈉后，脫膠纖維(5#～7#)殘膠率分別為7.71%、7.91%和7.22%?？梢?jiàn)，加入助劑使得大麻纖維的殘膠率降低了8.8%～16.7%，表明堿性鈉鹽助劑有助于降解膠質(zhì)，碳酸鈉、碳酸氫鈉及硅酸鈉對(duì)乙二醇大麻脫膠均有促進(jìn)作用。該結(jié)果與掃描電子顯微鏡觀察結(jié)果相吻合。

如圖5(b)所示，無(wú)助劑的大麻乙二醇脫膠纖維(1#)斷裂強(qiáng)度為3.92cN/dtex，線密度為22.39dtex，助劑碳酸鈉、碳酸氫鈉及硅酸鈉輔助乙二醇脫膠的大麻纖維(5#～7#)斷裂強(qiáng)度分別為4.84、4.56、4.50cN/dtex，線密度分別為19.25、22.01、20.56dtex。分析圖5數(shù)據(jù)可得，3種助劑的加入使得脫膠大麻纖維的線密度降低，斷裂強(qiáng)度增加，符合GB/T18146.1—2000《大麻纖維第1部分：大麻精麻》中大麻工藝?yán)w維斷裂強(qiáng)度不低于4.0cN/dtex的要求。Na+能夠更快地進(jìn)入纖維間隙，與膠質(zhì)發(fā)生反應(yīng)，將其轉(zhuǎn)化為可溶性鈉鹽溶解于醇溶劑中[15]，因此，在助劑的輔助下，脫膠溶劑的滲透性提高，膠質(zhì)加快溶解，反應(yīng)效率提高。同時(shí)，大麻纖維束分散度提高，工藝?yán)w維線密度的適度降低可有效減少導(dǎo)致纖維斷裂的弱節(jié)，提高纖維的整體強(qiáng)度。其中，助劑碳酸鈉輔助乙二醇脫膠的大麻纖維性能最優(yōu)，強(qiáng)度較未添加助劑時(shí)提高了23.5%，線密度降低了14.0%，是理想的脫膠助劑。



圖５ 不同助劑對(duì)大麻乙二醇脫膠纖維殘膠率、斷裂強(qiáng)度及線密度的影響

3結(jié)論

本文以大麻麻皮為原料，首先采用4種不同醇類有機(jī)溶劑(乙二醇、1，2-丙二醇、丙三醇、1，4-丁二醇)分別對(duì)大麻進(jìn)行脫膠處理，探究了不同溶劑對(duì)脫膠效果的影響，選取脫膠效果最佳的醇作為脫膠溶劑。在此基礎(chǔ)上采用3種不同脫膠助劑(碳酸鈉、碳酸氫鈉、硅酸鈉)分別輔助進(jìn)行大麻脫膠實(shí)驗(yàn)，探究不同助劑輔助對(duì)脫膠效果的影響，選取效果最佳的助劑，得到如下結(jié)論。

1）4種醇類有機(jī)溶劑(乙二醇、1，2-丙二醇、丙三醇、1，4-丁二醇)對(duì)大麻纖維均可進(jìn)行有效脫膠，纖維中的半纖維素、木質(zhì)素和果膠被大量去除，纖維結(jié)晶度有所提升。其中，將乙二醇作為溶劑的脫膠效果最佳，木質(zhì)素去除效果最好，脫膠纖維殘膠率為8.67%，斷裂強(qiáng)度為3.92cN/dtex，線密度為22.39dtex。脫膠后的纖維殘膠率達(dá)到國(guó)家標(biāo)準(zhǔn)，但斷裂強(qiáng)度還需要進(jìn)一步提升。

2）3種脫膠助劑(碳酸鈉、碳酸氫鈉、硅酸鈉)對(duì)大麻乙二醇脫膠均有促進(jìn)作用，纖維殘膠率下降，線密度降低，斷裂強(qiáng)度提高，且纖維的各項(xiàng)性能均達(dá)到國(guó)家標(biāo)準(zhǔn)。其中助劑碳酸鈉輔助乙二醇脫膠的效果最佳，大麻劈裂程度提高，強(qiáng)度較未添加助劑時(shí)提高了23.5%，線密度降低了14.0%，是理想的大麻乙二醇脫膠助劑。



參考文獻(xiàn)

[1]徐迪.大麻混紡紗及其織物性能研究[D].上海：東華大學(xué)，2020:1-2.XU Di.Hemp blended yarn and its fabric proper-ties[D].Shanghai:Donghua University，2020:1-2.

[2]畢學(xué)榮，張偉，余崇文，等.韌皮纖維的耐V性[J].纖維素，2019，26（10）：6061-6071。

[3]徐絢絢，鞏繼賢，張健飛，等.羅布麻抑菌物質(zhì)及其作用機(jī)制的研究進(jìn)展[J]。紡織學(xué)報(bào)，2020，41（9）：149-154.徐軒軒，龔繼賢，張劍飛，等.羅布麻抗菌物質(zhì)及其抗菌機(jī)理的研究進(jìn)展[J]。紡織研究雜志，2020，41（9）：149-154。

[4]劉雪強(qiáng)，劉陽(yáng)，粟建光，等.中國(guó)漢麻綜合利用技術(shù)與產(chǎn)業(yè)化進(jìn)展[J].中國(guó)麻業(yè)科學(xué)，2019，41(6):283-288.LIU Xueqiang，LIU Yang，SU Jianguang，et al.Progress in comprehensive utilization technology and industrialization of hemp in China[J].Plant Fiber Sciences in China，2019，41(6):283-288.

[5]范皖月，李自豪，李端鑫，等.棉型大麻纖維的精細(xì)化研究現(xiàn)狀[J].黑龍江紡織，2021(1):4-7.FAN Wanyue，LI Zihao，LI Duanxin，et al.Present situation of fine research on hemp fiber of cotton type[J].Heilongjiang Textile，2021(1):4-7.

[6]高潔，韓雪，任淑華，等.廢堿循環(huán)復(fù)煮工藝對(duì)大麻落麻纖維性能的影響[J].毛紡科技，2021，49(8):38-41.GAO Jie，HAN Xue，REN Shuhua，et al.Influence of waste alkali in recycling reboiling process on the properties of hemp noil[J].Wool Textile Journal，2021，49 (8):38-41.

[7]劉柳.精細(xì)化大麻纖維的制備及高支大麻/棉混紡紗的加工技術(shù)研究[D].上海：東華大學(xué)，2018:2-4.LIU Liu.Investigation on refinement of hemp fibers and high-count hemp/cotton blended spinning technolo-gy[D].Shanghai:Donghua University，2018:2-4.

[8]張遠(yuǎn)明，宋巖，姜偉，等。紅麻脫膠新工藝[J]。紡織研究雜志，2019，89（7）：1258-1266。

[9]鄭振榮，智偉，邢江元，等.大麻纖維草酸銨-酶聯(lián)合脫膠工藝[J]。紡織學(xué)報(bào)，2019，40（11）：88-93.鄭振榮，趙偉，邢江源，等.草酸銨酶聯(lián)合大麻纖維脫膠工藝[J]。紡織研究雜志，2019，40（11）：88-93。

[10]劉芳，馬顏雪，陳小光，等.苧麻纖維厭氧生物脫膠系統(tǒng)工藝性能研究[J]。紡織學(xué)報(bào)，2020，41（11）：89-94.劉芳，馬艷雪，陳曉光，等.苧麻纖維厭氧生物脫膠系統(tǒng)工藝性能研究[J]。紡織研究雜志，2020，41（11）：89-94。

[11]李平，舒特，王華，等。苧麻生纖維形態(tài)特征和多糖分布的視覺(jué)分析及其對(duì)脫膠的影響[J].纖維素，2020（39）：1-16。

[12]全瓊瑛.大麻脫膠機(jī)理與脫膠方法的優(yōu)化[J]。中國(guó)纖檢，2013（1）：87-88.全瓊英。大麻脫膠機(jī)理及優(yōu)化方法[J]。中國(guó)纖維檢驗(yàn)，2013（1）：87-88。

[13]曲永帥，尹偉倫，張瑞云，等.有機(jī)溶劑脫膠苧麻纖維素纖維的分離與表征[J].纖維素，2020，27（3）：1225-1237。

[14]闞玉娜，陳冰煒，翟勝丞等.有機(jī)溶劑自催化和協(xié)同預(yù)處理促進(jìn)木質(zhì)纖維原料酶解研究進(jìn)展[J].生物質(zhì)化學(xué)工程，2020，54(6):74-82.KAN Yuna，CHEN Bingwei，ZHAI Shengcheng，et al.Progress in organic solvent autocatalytic and synergistic pretreatment to promote the enzymatic hydrolysis of lignocellulosic materials[J].Biomass Chemical Engineering，2020，54(6):74-82.

[15]付書(shū)玉.黃麻纖維精細(xì)化改性研究[D]。上海：東華大學(xué)，2007:11-15.傅書(shū)玉。黃麻纖維的精制改性研究[D]。上海：東華大學(xué)，2007:11-15。

[16]曲永帥，趙樹(shù)元，石兆和，等.高沸點(diǎn)醇自催化苧麻纖維高效有機(jī)溶劑脫膠：溶劑評(píng)價(jià)研究[J].纖維素，2020，27:15。



文章摘自：施朝禾，秦智慧，趙樹(shù)元，劉柳，張瑞云，程隆棣.不同醇及助劑對(duì)大麻有機(jī)溶劑脫膠效果的影響[J].紡織學(xué)報(bào)，2022，43(10):77-82.DOI:10.13475/j.fzxb.20210801406.
