現有相關技術中存在以下問題：苧麻在蒸煮時進行脫膠，膠體會從苧麻中滲出滴落，苧麻蒸煮時堆疊在第一攪拌筒和第二攪拌筒之間、第二攪拌筒和第三攪拌筒之間、以及第三攪拌筒內，靠近中間位置的苧麻中膠體流出后向外流動留至外側的苧麻上，導致苧麻脫膠效果較差、效率較低。

發明內容

為了提高苧麻脫膠效果和效率，本申請?zhí)峁┮环N苧麻脫膠專用蒸煮裝置。

本申請?zhí)峁┑囊环N苧麻脫膠專用蒸煮裝置,采用如下的技術方案：

一種苧麻脫膠專用蒸煮裝置，包括蒸煮箱和若干蒸煮筒，所述蒸煮筒沿豎直方向設置于所述蒸煮箱的內部，所述蒸煮筒的頂部開設有開口，所述蒸煮筒的底部開設有若干導流孔，所述蒸煮箱內設置有用于收集導流孔流出膠體的收集機構。

通過采用上述技術方案，對苧麻進行蒸煮加工時，打開蒸煮箱，將苧麻從蒸煮筒頂部開口處豎直放入蒸煮筒中，啟動蒸煮箱對蒸煮筒內部的苧麻進行蒸煮脫膠，膠液從導流孔中流出，收集機構對導流孔流出的膠液進行收集，苧麻之間不會相互影響，提高苧麻脫膠效果和效率。

可選的，所述導流孔處均設置有導流罩，所述導流罩的口徑由靠近所述蒸煮筒的一端向遠離蒸煮的一端逐漸減小。

通過采用上述技術方案，導流罩對膠體的流動進行導向，使導流孔中流出的膠液位置更加準確，從而使收集機構便于對膠體進行收集，避免膠體濺射造成污染和浪費。

可選的，所述收集機構包括輸送帶、驅動電機和兩個轉動輥，兩個所述轉動輥并列設置且均轉動連接于所述蒸煮箱的內壁上，所述輸送帶套設于兩組所述轉動輥之間，所述輸送帶位于蒸煮筒的下方，所述驅動電機設置于所述蒸煮箱上，其中一個所述轉動輥同軸設置于驅動電機的輸出軸上。

通過采用上述技術方案，啟動驅動電機驅動轉動輥轉動，轉動輥轉動帶動輸送帶轉動，當膠液流至輸送帶上，輸送帶能夠對膠液進行輸送，從而便于對膠液進行收集。

可選的，所述蒸煮筒與所述蒸煮箱之間相互轉動連接，所述蒸煮筒的轉動軸線沿豎直設置，所述輸送帶與所述蒸煮筒之間設置有驅動連接組件，所述輸送帶通過驅動連接組件驅動蒸煮筒轉動。

通過采用上述技術方案，輸送帶運動時通過驅動連接組件驅動蒸煮筒轉動，從而使蒸煮筒內的苧麻角度變換，使苧麻蒸煮更加均勻，從而提高苧麻蒸煮脫膠的效果。

可選的，所述驅動連接組件包括若干驅動桿和連接桿，若干所述驅動桿沿所述輸送帶的長度方向均勻設置于輸送帶的一側，若干所述連接桿等距設置于所述蒸煮筒的外壁上，所述輸送帶轉動帶動驅動桿與連接桿抵接。

通過采用上述技術方案，輸送帶運動時帶動驅動桿運動，驅動桿運動時與蒸煮筒周側的連接桿接觸，從而驅動蒸煮筒轉動，結構簡單，制造成本較低。

可選的，所述蒸煮筒的底部轉動連接有多組放置筒，所述放置筒的底部開設有若干排料孔，所述放置筒的轉動軸線沿豎直方向設置，所述蒸煮筒轉動時驅動放置筒發生轉動。

通過采用上述技術方案，苧麻蒸煮時放置于放置筒中，蒸煮出的膠液從排料孔中排出，蒸煮筒轉動時，放置筒同時發生自轉，使苧麻受熱更加均勻，進一步提高苧麻的蒸煮脫膠效果。

可選的，所述蒸煮筒同軸轉動連接有掛置桿，所述掛置桿的另一端連接于所述蒸煮箱上，所述放置筒的外壁同軸線設置有齒環，所述掛置桿上固定連接有與齒環相互嚙合的齒輪。

通過采用上述技術方案，輸送帶通過驅動桿驅動蒸煮筒以掛置桿為軸線轉動，蒸煮筒轉動的同時，放置筒上的齒環與掛置桿上的齒輪嚙合，從而使放置筒發生轉動，使得苧麻進行旋轉，結構巧妙，無需設置額外的驅動裝置，降低制造成本。

可選的，所述收集機構還包括定位桿、刮板和收集筒，所述定位桿設置于所述蒸煮箱的內壁上且與所述轉動輥相互平行，所述刮板轉動連接于所述定位桿上，所述刮板的一端與所述輸送帶的外壁抵接，所述收集筒設置于所述刮板的底部。

通過采用上述技術方案，刮板與輸送帶的外壁抵接，輸送帶在輸送過程中，刮板對輸送帶外壁上的膠液進行刮除，膠液沿刮板流入收集筒中，便于進行收集膠液進行加工處理。

可選的，所述刮板與所述定位桿之間設置有扭簧，所述扭簧用于驅動刮板轉動與所述輸送帶抵接，所述刮板的兩側均設置有擋板，兩個所述擋板由靠近所述輸送帶的一端向遠離輸送帶的一端相互靠近。

通過采用上述技術方案，扭簧驅動刮板轉動與輸送帶的外壁抵接更加緊密，當輸送帶在輸送時，提高刮板對輸送帶上的膠液的刮除效果，膠液流至刮板上，擋板對膠液進行導流，從而膠液能夠準確流入收集筒中。

本申請?zhí)峁┑囊环N苧麻脫膠專用蒸煮裝置的使用方法,采用如下的技術方案：

一種苧麻脫膠專用蒸煮裝置的使用方法，包括如下步驟：

步驟一：打開蒸煮箱，將苧麻依次放入蒸煮筒中的放置筒中；

步驟二：啟動蒸煮箱進行蒸煮，同時啟動驅動電機，驅動電機驅動轉動輥和輸送帶轉動；

步驟三：輸送帶轉動帶動驅動桿轉動，驅動桿與連接桿接觸，進而驅動蒸煮筒轉動，蒸煮筒轉動使放置筒轉動，苧麻隨放置筒轉動，使其受熱更加均勻，提高蒸煮效果；

步驟四：苧麻蒸煮出的膠液從排料孔中流出，進而從導流孔和導流罩中流至輸送帶上，輸送帶運動使膠液刮至刮板上，進而流至收集筒中，對膠液進行收集。

綜上所述，本申請包括以下至少有益技術效果：

1.對苧麻進行蒸煮加工時，打開蒸煮箱，將苧麻從蒸煮筒頂部開口處豎直放入蒸煮筒中，啟動蒸煮箱對蒸煮筒內部的苧麻進行蒸煮脫膠，膠液從導流孔中流出，收集機構對導流孔流出的膠液進行收集，苧麻之間不會相互影響，提高苧麻脫膠效果和效率；

2.輸送帶運動時帶動驅動桿運動，驅動桿運動時與蒸煮筒周側的連接桿接觸，從而驅動蒸煮筒轉動，使蒸煮筒內的苧麻角度變換，使苧麻蒸煮更加均勻，從而提高苧麻蒸煮脫膠的效果；

3.苧麻蒸煮時放置于放置筒中，蒸煮出的膠液從排料孔中排出，蒸煮筒轉動時，放置筒同時發生自轉，使苧麻受熱更加均勻，進一步提高苧麻的蒸煮脫膠效果。

附圖說明

圖1是本申請實施例的正視結構示意圖；

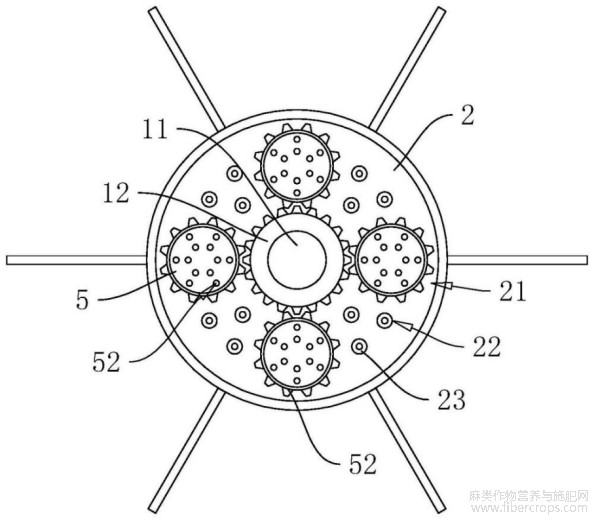

圖2是本申請實施例展示蒸煮筒俯視結構示意圖；

圖3是本申請實施例展示蒸煮箱俯視結構示意圖。

附圖標記：1、蒸煮箱；11、掛置桿；12、齒輪；2、蒸煮筒；21、開口；22、導流孔；23、導流罩；3、收集機構；31、輸送帶；32、驅動電機；33、轉動輥；34、定位桿；35、刮板；36、收集筒；37、扭簧；38、擋板；4、驅動連接組件；41、驅動桿；42、連接桿；5、放置筒；51、排料孔；52、齒環。

具體實施方法

以下結合附圖1-3對本申請作進一步詳細說明。

本申請實施例公開一種苧麻脫膠專用蒸煮裝置。

參照圖1，一種苧麻脫膠專用蒸煮裝置包括蒸煮箱1和設置于蒸煮箱1內的蒸煮筒2、收集機構3、驅動連接組件4和放置筒5，蒸煮筒2沿豎直方向設置。蒸煮筒2的頂部開設有開口21，放置筒5設置于蒸煮筒2內，對苧麻進行蒸煮脫膠時，將苧麻放入放置筒5中，通過收集機構3對苧麻蒸煮時產生的膠液進行收集，并在收集膠液的同時，通過驅動連接組件4使蒸煮筒2轉動，且當蒸煮筒2轉動時，放置筒5自轉，使苧麻受熱均勻，提高蒸煮脫膠效果。

為使苧麻蒸煮時受熱均勻，蒸煮筒2與所述蒸煮箱1之間相互轉動連接，蒸煮筒2的轉動軸線沿豎直設置，本實施中蒸煮筒2設置有若干組，蒸煮筒2的內壁底部同軸轉動連接有掛置桿11，掛置桿11的另一端固定連接于蒸煮箱1上，使得蒸煮筒2能夠以掛置桿11為軸線進行轉動；

放置筒5設置有多組，多組放置筒5均轉動連接于蒸煮筒2的內壁底部，且多組放置筒5圍繞掛置桿11設置，放置筒5的轉動軸線沿豎直方向設置，蒸煮筒2轉動時驅動放置筒5發生轉動；

放置筒5的外壁同軸線固定有齒環，掛置桿11上固定連接有與齒環相互嚙合的齒輪12，蒸煮筒2轉動的同時，放置筒5上的齒環與掛置桿11上的齒輪12嚙合，從而使放置筒5發生轉動，使得苧麻進行旋轉。

為便于進行排出膠液，放置筒5的底部開設有若干排料孔51，蒸煮筒2的底部開設有若干導流孔22，導流孔22處均固定連接有導流罩23，導流罩23的口徑由靠近所述蒸煮筒2的一端向遠離蒸煮的一端逐漸減小，導流罩23對膠體的流動進行導向，使導流孔22中流出的膠液位置更加準確，從而使收集機構3便于對膠體進行收集。

為便于對膠液進行收集，收集機構3包括輸送帶31、驅動電機32和兩個轉動輥33，兩個轉動輥33并列設置且均轉動連接于蒸煮箱1的內壁上，輸送帶31套設于兩組轉動輥33之間，輸送帶31位于蒸煮筒2的下方，驅動電機32固定安裝于蒸煮箱1上，其中一個轉動輥33同軸固定連接于驅動電機32的輸出軸上，啟動驅動電機32驅動轉動輥33轉動，轉動輥33轉動帶動輸送帶31轉動，當膠液流至輸送帶31上，輸送帶31能夠對膠液進行輸送；

同時輸送帶31通過驅動連接組件4驅動蒸煮筒2轉動，具體的，驅動連接組件4包括若干驅動桿41和連接桿42，若干驅動桿41沿輸送帶31的長度方向均勻固定連接于輸送帶31的一側，若干連接桿42等距固定連接于蒸煮筒2的外壁上，輸送帶31轉動時帶動驅動桿41與連接桿42抵接，輸送帶31運動時帶動驅動桿41運動，驅動桿41運動時與蒸煮筒2周側的連接桿42接觸，從而驅動蒸煮筒2轉動，進而實現放置筒5和苧麻的轉動，使其蒸煮時受熱均勻；

為便于對輸送帶31上的膠液進行處理，收集機構3還包括定位桿34、刮板35、收集筒36和扭簧37，定位桿34固定連接于蒸煮箱1的內壁上且與轉動輥33相互平行，刮板35以定位桿34為轉動軸線轉動連接于定位桿34上，扭簧37固定連接于刮板35與定位桿34之間，扭簧37用于驅動刮板35轉動與所述輸送帶31抵接，刮板35的一端與輸送帶31的外壁抵接，收集筒36位于刮板35的底部，刮板35的兩側均固定連接有擋板38，兩個擋板38由靠近輸送帶31的一端向遠離輸送帶31的一端相互靠近，刮板35與輸送帶31的外壁抵接，輸送帶31在輸送過程中，刮板35對輸送帶31外壁上的膠液進行刮除，扭簧37驅動刮板35轉動與輸送帶31的外壁抵接更加緊密，當輸送帶31在輸送時，提高刮板35對輸送帶31上的膠液的刮除效果，膠液流至刮板35上，擋板38對膠液進行導流，從而膠液能夠準確流入收集筒36中。

本申請還公開一種苧麻脫膠專用蒸煮裝置的使用方法。

一種苧麻脫膠專用蒸煮裝置的使用方法，包括如下步驟：

步驟一：打開蒸煮箱1，將苧麻依次放入蒸煮筒2中的放置筒5中；

步驟二：啟動蒸煮箱1進行蒸煮，同時啟動驅動電機32，驅動電機32驅動轉動輥33和輸送帶31轉動；

步驟三：輸送帶31轉動帶動驅動桿41轉動，驅動桿41與連接桿42接觸，進而驅動蒸煮筒2轉動，蒸煮筒2轉動使放置筒5轉動，苧麻隨放置筒5轉動，使其受熱更加均勻，提高蒸煮效果；

步驟四：苧麻蒸煮出的膠液從排料孔51中流出，進而從導流孔22和導流罩23中流至輸送帶31上，輸送帶31運動使膠液刮至刮板35上，進而流至收集筒36中，對膠液進行收集。

以上均為本申請的較佳實施例，并非依此限制本申請的保護范圍，故：凡依本申請的結構、形狀、原理所做的等效變化，均應涵蓋于本申請的保護范圍之內。

摘自國家發明專利，發明人：萬虎;赫煥麗;張小麗;何娜;胡玥;舒金意，申請?zhí)枺?/font>202311017096.8，申請日：2023.08.11
