摘 要：本發明公開了一種礦山裸地的修復材料及其修復方法與應用，涉及生態修復技術領域。本發明的礦山裸地的修復材料包括生物炭和先鋒植物；所述生物炭為紅麻麻桿生物炭、污泥生物炭和雞糞生物炭中的至少一種；所述先鋒植物為苧麻。該修復材料中的生物炭聯合苧麻，改善裸地基質、降低重類金屬對植物的毒害作用，顯著提高礦山裸地的植物生物量、裸地土壤的TC含量和裸地土壤植物根系微生物多樣性；修復材料中選擇經濟作物苧麻作為先鋒植物，苧麻生長迅速、根系發達，促進土壤理化性質的改良的同時降低礦山裸地修復的成本。
權利要求書
1.一種礦山裸地的修復材料，其特征在于，包括生物炭和先鋒植物；所述生物炭為紅麻麻桿生物炭、污泥生物炭和雞糞生物炭中的至少一種；所述先鋒植物為苧麻。
2.如權利要求1所述的礦山裸地的修復材料，其特征在于，所述生物炭按如下方法制備得到：將生物炭原料在炭化溫度為500℃，無氧條件下炭化3h，冷卻、研磨后過20目篩制得。
3.如權利要求1所述的礦山裸地的修復材料，其特征在于，所述苧麻為苧麻植株。
4.如權利要求3所述的礦山裸地的修復材料，其特征在于，所述苧麻植株按如下方法培育得到：先用H2O2溶液浸泡苧麻種子10min，再經純水浸泡24h，將浸泡后的種子于育苗盤中培養7天，得所述苧麻植株。
5.如權利要求4所述的礦山裸地的修復材料，其特征在于，所述H2O2溶液的濃度為1％。
6.一種礦山裸地的修復方法，其特征在于，采用權利要求1～5任一項所述的修復材料進行修復。
7.如權利要求6所述的礦山裸地的修復方法，其特征在于，包括以下步驟：(1)將生物炭添加到礦山裸地的土壤中，混合平衡得土壤基質；(2)將苧麻植株移植至步驟(1)的土壤基質中。
8.如權利要求7所述的礦山裸地的修復方法，其特征在于，所述步驟(1)中的修復組合物的添加量為土壤重量的0.4～3％。
9.如權利要求7所述的礦山裸地的修復方法，其特征在于，所述步驟(1)中的平衡為隔天澆水，保持混合裸地土壤濕潤；所述步驟(1)中的平衡的時間為10天；所述步驟(2)中的苧麻植株的種植半徑15～20cm，種植深度為10～15cm。
10.如權利要求1～5任一項所述的礦山裸地的修復材料或權利要求6～9任一項所述的礦山裸地的修復方法在礦山裸地修復中的應用。
技術領域
本發明涉及生態修復技術領域，具體涉及一種礦山裸地的修復材料及其修復方法與應用。
背景技術
我國礦山分布廣泛，其中有色金屬產量占全球首位，礦山開發在帶來巨大經濟利益的同時也不可避免的對環境造成嚴重威脅。礦山開發過程中最顯著的影響是對植被的影響。由于表層土被挖走或是被清除，再加上采礦設備的重壓，一般土壤會變得十分板結和堅固，從而使得土壤養分、水分以及有機質嚴重地發生缺失，這一過程可能導致開礦過程中植被的全部破壞死亡現象。此外，尾礦砂的堆積也可能造成的土地形態變化，最終形成礦山裸地。有研究表明，金屬礦山開采過程中會剝離大量表土，產生廢石，而這些固體廢棄物往往占地面積較大，開采后山體地面裸露，導致地表植被嚴重破壞，惡化生態環境。尾礦代表性硫化礦物包括黃鐵礦和黃銅礦，這些硫化礦物堆在水氣持續輸入和微生物作用下還會滲出酸性礦山廢水，導致有毒重金屬和類金屬污染物的釋放，裸地中重金屬的釋放還會對周圍水體、土壤等環境造成破壞。降低微生物群落多樣性、影響植物定植。釋放的重金屬還可能滲入地下水環境，通過食物鏈富集從而對人體健康產生威脅。因此，對礦山裸地修復是抑制污染物釋放的重要途徑。
采礦后的礦山裸地的修復是指通過重建穩定的土地表面，然后重新植被或在重建的土地形式上發展替代土地用途來修復的?，F(xiàn)如今常規的修復方法包括形成了一套物理、化學、生物及其有機組合的修復技術。但礦山開采后尤其是金屬礦開采后重金屬污染釋放，導致土壤貧瘠，植物定殖緩慢。所以建立穩定的植物覆蓋是生物法恢復的起點，也是礦山裸地修復的重點和難點。選取合適的土壤改良劑和植物品種就成了裸地復綠的關鍵。生物炭作為一種富含碳的材料，常常用作土壤改良劑的一種，通常由于其有較大的比表面積和較高孔隙率，同時由于其表面具有豐富的官能團也常常對土壤中的重金屬有較好的吸附性能。生物炭對土壤的改良效果也受到許多因素的影響，例如生物炭原材料、熱解溫度等。較高的熱解溫度可能會增加生物炭的比表面積、碳含量等，但同時較高溫度會破壞一部分官能團從而影響生物炭的陽離子交換量。從原料上看，生物炭可分為木質生物炭和非木質生物炭。木質生物炭常由于其較低的水分含量而增加其有效降解時間而利于官能團的形成，而非木質生物炭(污泥生物炭)常常由于其較高的灰分和較低的揮發性而被人們利用。這些生物炭可以絡合重類金屬，達到土壤改良的目的。同時施加的生物炭能夠顯著增加土壤有機碳含量進而增加土壤微生物多樣性。然后再種植植物，將重金屬固定在土壤根部，達到礦山裸地修復的目的。但有研究表明堿性污泥的應用可顯著提高紅羊茅對Cu的植物毒性，增加植物對Cu污染的吸收。同時過量生物炭的施用也會對植物造成毒性，抑制植物生長。因此在土壤養分較低的礦山廢棄地中，仍需注意生物炭的使用量和改良效果。
苧麻(Boehmeria nivea L.)，俗稱中國草，蕁麻科苧麻屬亞灌木或灌木植物，是一種多年生宿根性草本植物，已在中國廣泛種植了5000多年，是熱帶和亞熱帶地區常見的蕁麻科物種，具備了較高的經濟價值。研究表明，這種植物在多金屬污染的礦區生長良好，而且重金屬主要富集在該植物的根、莖和葉。苧麻對Cd、Pb、As、Zn和Cu具有良好的富集效果，但如何更為行之有效的利用苧麻對礦山廢棄地進行復墾是一個重要的難題。由此可見，如何將植物和生物炭有機結合以尋求更為有效的礦山裸地修復策略具有重要的社會意義。
發明內容
本發明的目的在于克服現有技術的不足，提供一種礦山裸地的修復材料及其修復方法與應用。
為實現上述目的，本發明采取的技術方案為：一種礦山裸地的修復材料，包括生物炭和先鋒植物；所述生物炭為紅麻麻桿生物炭、污泥生物炭和雞糞生物炭中的至少一種；所述先鋒植物為苧麻。
本發明提供的一種礦山裸地的修復材料，通過將生物炭和先鋒植物聯合使用，突破目前礦山裸地植物難以存活和生長受限的困境，成功實現裸地復綠，一定程度上實現阻水隔氧，減少重類金屬釋放污染周邊環境。
作為本發明所述的礦山裸地的修復材料的優選實施方式，所述生物炭修復組合物按如下方法制備得到：將生物炭原料在炭化溫度為500℃，無氧條件下炭化3h，冷卻、研磨后過20目篩制得。
作為本發明所述的礦山裸地的修復材料的優選實施方式，所述苧麻為苧麻植株。
作為本發明所述的礦山裸地的修復材料的優選實施方式，所述苧麻植株按如下方法培育得到：先用H2O2溶液浸泡苧麻種子10min，再經純水浸泡24h，將浸泡后的種子于育苗盤中培養7天，得所述苧麻植株。
作為本發明所述的礦山裸地的修復材料的優選實施方式，所述H2O2溶液的濃度為1％。
本發明還提供一種礦山裸地的修復方法，該方法采用上述的修復材料進行修復。
作為本發明所述的礦山裸地的修復方法的優選實施方式，包括以下步驟：
(1)將生物炭添加到礦山裸地的土壤中，混合平衡得土壤基質；
(2)將苧麻植株移植至步驟(1)的土壤基質中。
作為本發明所述的礦山裸地的修復方法的優選實施方式，所述步驟(1)中的修復組合物的添加量為土壤重量的0.4～3％。
作為本發明所述的礦山裸地的修復方法的優選實施方式，所述步驟(1)中的平衡為隔天澆水，保持混合裸地土壤濕潤；所述步驟(1)中的平衡的時間為10天；所述步驟(2)中的苧麻植株的種植半徑15～20cm，種植深度為10～15cm。
本發明還提供上述的礦山裸地的修復材料或上述的礦山裸地的修復方法在礦山裸地修復中的應用。
本發明的有益效果：本發明提供的一種礦山裸地的修復材料及其修復方法與應用，該修復材料中的生物炭聯合苧麻，改善裸地基質、降低重類金屬對植物的毒害作用，顯著提高礦山裸地的植物生物量、裸地土壤的TC含量和裸地土壤植物根系微生物多樣性；修復材料中選擇經濟作物苧麻作為先鋒植物，苧麻生長迅速、根系發達，促進土壤理化性質的改良的同時降低礦山裸地修復的成本。
具體實施方式
以下通過實施例形式的具體實施方式，對本發明的上述內容再作進一步的詳細說明。
實施例1
本實施例的一種礦山裸地的修復材料，包括紅麻麻桿生物炭和苧麻植株。所述紅麻麻桿采自廣東韶關實驗基地。
本實施例的紅麻麻桿生物炭由以下方法制備得到：將紅麻麻桿粉碎后在炭化溫度為500℃，無氧條件下炭化3h，冷卻、研磨后過20目篩制得。
本實施例的苧麻植株由以下方法培育得到：先用1％H2O2溶液浸泡苧麻種子10min，再經純水浸泡24h，將浸泡后的種子于育苗盤中培養7天，得所述苧麻植株。
本實施例的一種礦山裸地的修復方法，包括以下步驟：
(1)將紅麻麻桿生物炭按土壤重量的0.4％添加到礦山裸地的土壤中，混合平衡，隔天澆水，保持混合裸地土壤濕潤，平衡10天后得土壤基質；
(2)將苧麻植株移植至步驟(1)的土壤基質中，苧麻植株的種植半徑18cm，種植深度為13cm。
實施例2
本實施例與實施例1的區別僅在于紅麻麻桿生物炭的添加量不同，本實施例中紅麻麻桿生物炭按土壤重量的1％添加到礦山裸地的土壤中。
實施例3
本實施例與實施例1的區別僅在于紅麻麻桿生物炭的添加量不同，本實施例中紅麻麻桿生物炭按土壤重量的3％添加到礦山裸地的土壤中。
實施例4
本實施例的一種礦山裸地的修復材料，包括污泥生物炭和苧麻植株。所述污泥采自廣州一污水處理廠。
本實施例的污泥生物炭由以下方法制備得到：將污泥在炭化溫度為500℃，無氧條件下炭化3h，冷卻、研磨后過20目篩制得。
本實施例的苧麻植株由以下方法培育得到：先用1％H2O2溶液浸泡苧麻種子10min，再經純水浸泡24h，將浸泡后的種子于育苗盤中培養7天，得所述苧麻植株。
本實施例的一種礦山裸地的修復方法，包括以下步驟：
(1)將污泥生物炭按土壤重量的0.4％添加到礦山裸地的土壤中，混合平衡，隔天澆水，保持混合裸地土壤濕潤，平衡10天后得土壤基質；
(2)將苧麻植株移植至步驟(1)的土壤基質中，苧麻植株的種植半徑18cm，種植深度為13cm。
實施例5
本實施例與實施例4的區別僅在于污泥生物炭的添加量不同，本實施例中污泥生物炭按土壤重量的1％添加到礦山裸地的土壤中。
實施例6
本實施例與實施例4的區別僅在于污泥生物炭的添加量不同，本實施例中污泥生物炭按土壤重量的3％添加到礦山裸地的土壤中。
實施例7
本實施例的一種礦山裸地的修復材料，包括雞糞生物炭和苧麻植株。所述雞糞購自市場。
本實施例的雞糞生物炭由以下方法制備得到：將雞糞在炭化溫度為500℃，無氧條件下炭化3h，冷卻、研磨后過20目篩制得。
本實施例的苧麻植株由以下方法培育得到：先用1％H2O2溶液浸泡苧麻種子10min，再經純水浸泡24h，將浸泡后的種子于育苗盤中培養7天，得所述苧麻植株。
本實施例的一種礦山裸地的修復方法，包括以下步驟：
(1)將雞糞生物炭按土壤重量的0.4％添加到礦山裸地的土壤中，混合平衡，隔天澆水，保持混合裸地土壤濕潤，平衡10天后得土壤基質；
(2)將苧麻植株移植至步驟(1)的土壤基質中，苧麻植株的種植半徑18cm，種植深度為13cm。
實施例8
本實施例與實施例7的區別僅在于雞糞生物炭的添加量不同，本實施例中雞糞生物炭按土壤重量的1％添加到礦山裸地的土壤中。
實施例9
本實施例與實施例7的區別僅在于雞糞生物炭的添加量不同，本實施例中雞糞生物炭按土壤重量的3％添加到礦山裸地的土壤中。
效果例
供試土壤來源：礦區裸地土壤。
土壤的基本理化指標含量為：Pb、Zn、Cu、Cd和As的重金屬含量分別為3642.7mg/kg、981mg/kg、70.5mg/kg、31.8mg/kg、1587.1mg/kg，Pb、Zn、Cd和As等重類金屬嚴重超過土壤環境質量三級標準，存在多金屬復合污染；土壤總碳和總氮含量不足，而且物理結構極差，加速了礦山裸地的養分流失；裸地pH為中性。
1、苧麻植株的植物生物量和重金屬含量測定
(1)實驗方法：盆栽的土壤總量為1kg，按實施例1～9的修復方法進行修復，分別命名為HB0.4、HB1、HB3，SB0.4、SB1、SB3，MB0.4、MB1和MB3，以不添加生物炭為對照組(CK)，每個實驗組設置3個重復，室溫控制在20～25℃，每天澆水，保持濕潤，溫室培養100d。以苧麻植株的植物生物量為評判復墾的指標，通過對苧麻植株的地上部分干重、地下部分干重、株高和根長及其重金屬含量進行測定。
(2)實驗結果如圖1～2所示。
本次選取的苧麻(中苧一號)在多金屬礦山裸地上能夠正常生長?？傮w上來講，三種生物炭均能不同程度的提升苧麻地上部分、地下部分的生物量、株高和根長，其中污泥炭的處理效果最好，當生物炭的添加量為3％時，苧麻地上部干重、地下部干重、植物株高和根長分別為CK組的4.03倍、6.40倍、1.80倍和3.69倍。隨著生物炭的添加量增加，苧麻地下部中重金屬的含量逐漸下降。而在雞糞炭組內，隨著雞糞炭添加濃度的升高，植物地下部的重金屬含量呈現上升趨勢。Pb、Cu、Cd、As在裸地土壤中主要以殘?jiān)鼞B(tài)的化學形態存在，施加生物炭，顯著降低了裸地土壤弱酸提取態Pb的含量，降幅達到16.43％～56.52％，其中SB3的處理效果最佳；小幅增加弱酸提取態Zn和Cd，但沒有顯著性差異；對弱酸提取態Cu的影響，除SB3處理顯著降低外(降低了52.93％)，其余各組均沒有顯著性差異；弱酸提取態As同樣隨生物炭施加量的增加而增加，麻稈炭、污泥炭和雞糞炭對裸地土壤弱酸提取態As的含量最高增幅可達到117.19％、131.25％和339.06％。
2、土壤理化指標測定
(1)實驗方法：盆栽的土壤總量為1kg，按實施例1～9的修復方法進行修復，分別命名為HB0.4、HB1、HB3，SB0.4、SB1、SB3，MB0.4、MB1和MB3，以不添加生物炭為對照組(CK)，每個實驗組設置3個重復，室溫控制在20～25℃，每天澆水，保持濕潤，溫室培養100d。采集苧麻植株的根際裸地土壤進行土壤理化指標測定，采用單因素方差分析法分析不同處理間的差異，采用鄧肯(Duncan)新復極差檢驗法進行顯著性檢驗，差異顯著水平為P<0.05。其中相同字母表示差異不顯著，不同字母(a,ab,b,bc,c,cd,de,e)表示處理間的差異顯著(P<0.05)。
(2)實驗結果如表1～2所示。

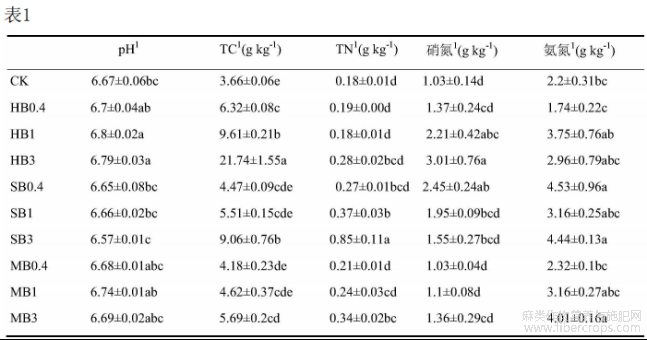

由表1可知礦山裸地pH為6.67，經紅麻麻桿、雞糞改良過的處理組土壤pH得到不同程度的增加，污泥改良組pH略有下降，但差異不顯著。裸地土壤的TC含量受生物炭的種類和施加量的影響，其中麻稈炭對提升裸地土壤的TC含量的效果最佳，這與麻桿炭自身75％的高碳量有關。而其他的處理對裸地土壤碳含量的影響沒有顯著性差異。TN與TC的變化情況一樣，總體上隨著生物炭的添加而逐漸增大。其中污泥炭碳含量和營養物質含量較高，是促進苧麻生長的良好土壤改良劑。施加生物炭還能顯著提升礦山裸地的硝氮和氨氮含量。減少氨氮的流失、吸收營養元素，為植物后續的生長提供穩定的營養元素輸出。
由表2可知，該裸地土壤經NH4NO3提取的重金屬有效態含量較低。處理組對有效態Pb的影響差異顯著，其余各組有效態Pb都低于儀器檢出限。大多數生物炭處理都顯著降低了裸地土壤的Cu有效態含量。一些處理組生物炭小幅增加了裸地土壤Zn、Cd含量，但無顯著性差異；雞糞炭組處理組的有效Cd含量則顯著下降，降低了10％?20％。對于As而言，生物炭添加提升了裸地土壤中有效態As的含量，其中雞糞生物炭顯著增加了有效態As的含量達到CK組的1.15?2.35倍，污泥炭組有效態As含量為CK組的1.08～1.89倍，As的溶出是堿性生物炭在實驗中常見的現象。
3、物種的豐度和物種的多樣性測定
細菌α?多樣性反映的是樣品間物種的豐度和物種的多樣性，有多種衡量的指標。
(1)實驗方法：本次研究采用Chao1指數來衡量物種的豐度、Shannon指數來衡量物種多樣性。
(2)實驗結果如圖3～5所示。
由圖3可知，利用苧麻和生物炭聯合修復對礦山裸地細菌多樣性有著顯著性影響。其根際土壤的細菌物種豐度(Chao1)和物種多樣性(Shannon指數)均高于未種植物處理的土壤。
由圖4可知，苧麻聯合生物炭對礦山裸地進行修復后，相比較于BK組而言，其他各處理根際裸地土壤的變形菌門(Proteobacteria)、藍細菌(Cyanobacteria)、擬桿菌門(Bacteroidetes)、酸桿菌門(Acidobacteria)、厚壁菌門(Firmicutes)顯著增加，而放線菌門(Actinobacteria)和芽單胞菌門(Gemmatimonadetes)顯著減少。變形菌門和擬桿菌門是富營養型菌，可以利用生物炭提供的碳源快速生長，因此生物炭添加之后，其相對豐度顯著提升。藍細菌是農業土壤的重要組成部分，素有“先鋒生物”美稱，能進行產氧性光合作用，許多種類還具備固氮功能、有助于磷酸鹽的溶解和礦物質釋放，提高土壤肥力和作物產量，因而在本實驗裸地復綠的實驗組中藍細菌的相對豐度顯著提升。擬桿菌門是革蘭氏陰性細菌，包含了大量生理多樣化的物種，而厚壁菌門也常常在極端環境中被發現，具備適應重金屬污染環境的能力。
由圖5可知，裸地復綠顯著影響了礦山裸地微生物聚類，BK組細菌群落與其他各組沿著主坐標有著明顯的分別聚類趨勢。從加權的Unifrac距離矩陣PCoA聚類分析可以看出，CK組與其他3種生物炭分別聚類，而未加權的Unifrac距離矩陣PCoA聚類結果則顯示HB、MB和CK成簇聚集。這預示著苧麻生物炭聯合修復對礦山裸地的改良效果，在某種程度上改變了根際裸地土壤樣品微生物群落的多樣性，進而實現裸地復綠。
最后應當說明的是，以上實施例僅用以說明本發明的技術方案而非對本發明保護范圍的限制，盡管參照較佳實施例對本發明作了詳細說明，本領域的普通技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本發明技術方案的實質和范圍。
附圖說明
A：不同組別的苧麻植株地上部分干重；
B：不同組別的苧麻植株地下部分干重；
C：不同組別的苧麻植株的株高；
D：不同組別的苧麻植株的根長。
A：不同組別的苧麻植株地上部分和地下部分中重金屬Zn的含量；
B：不同組別的苧麻植株地上部分和地下部分中重金屬Cu的含量；
C：不同組別的苧麻植株地上部分和地下部分中重金屬Cd的含量；
D：不同組別的苧麻植株地上部分和地下部分中重金屬As的含量。
A：不同組別處理的裸地土壤細菌群落α?多樣性Chao1箱型圖；
B：不同組別處理的裸地土壤細菌群落α?多樣性Shannon指數箱型圖。
圖4 不同組別處理的裸地土壤優勢細菌門分布圖
圖5 A：不同組別處理的礦山裸地根系細菌非加權的UnifracPCoA聚類分析結果；
B：不同組別處理的礦山裸地根系細菌加權的UnifracPCoA聚類分析結果；
摘自國家發明專利，發明人：王詩忠，李夢瑤，陳曉婷，陳馳宇，黃禮格，晁元卿，湯葉濤，仇榮亮，申請?zhí)枺?/font>202111286358.1，申請日2021.11.02
