摘  要：本發明屬于生物炭技術領域，具體涉及一種苧麻生物炭及其制備方法和應用，所述的凈化廢水的苧麻生物炭，由以下質量份數的原料制成：雞蛋殼粉1-2份、苧麻桿粉1份；凈化廢水的苧麻生物炭的制備方法，包括以下步驟：稱取雞蛋殼粉1-2份、苧麻桿粉1份，混合得混合粉料，并粉碎均勻；S3、粉碎后在650-800℃下恒溫2-3h，進行炭化得到苧麻生物炭；制備的苧麻生物炭用于去除水中磷酸鹽，吸附性能可達100％，且吸附磷酸鹽后的苧麻生物炭，可直接作為高附加值的肥料添加到土壤中。



權力要求書

1.一種苧麻生物炭，其特征在于，由以下質量份數的原料經過炭化制成：雞蛋殼粉1-2份、苧麻桿粉1份。

2.一種苧麻生物炭的制備方法，其特征在于，包括以下步驟：S1、稱取以下質量份數的原料：雞蛋殼粉1-2份、苧麻桿粉1份，混合得混合粉料，將混合粉料粉碎均勻；S2、粉碎后的粉料在650-800℃下恒溫炭化2-3h，得到苧麻生物炭。

3.根據權利要求2所述的一種苧麻生物炭的制備方法，其特征在于，S1中，雞蛋殼粉獲得方法為：取雞蛋殼洗滌、烘干、粉碎、過篩；苧麻桿粉獲得方法為：取苧麻桿去皮、烘干、粉碎、過篩；所述雞蛋殼粉與苧麻桿粉均過60目篩。

4.根據權利要求2所述的一種苧麻生物炭的制備方法，其特征在于，S1中，將混合粉料粉碎均勻的方法為：向混合粉料中加入磨球進行球磨，磨球與混合粉料的質量比為6-8：1。

5.根據權利要求4所述的一種苧麻生物炭的制備方法，其特征在于，球磨時間為60-120min。

6.根據權利要求4所述的一種苧麻生物炭的制備方法，其特征在于，所述磨球?yàn)閆rO2磨球，粒徑分別為0.2cm、0.6cm、1.0cm，且粒徑為0.2cm、0.6cm、1.0cm的ZrO2磨球質量比為1：4：6。

7.根據權利要求1所述的苧麻生物炭在去除廢水中磷酸鹽中的應用。

8.根據權利要求7所述的應用，其特征在于，凈化廢水的方法如下：將所述苧麻生物炭投放到待凈化廢水中，保持10-300min。

9.根據權利要求7所述的應用，其特征在于，待凈化廢水與苧麻生物炭的使用量比例為50mL：0.015-0.035g。

10.根據權利要求1所述的苧麻生物炭在制備提高土壤磷含量和改善土壤物理性質的肥料中的應用。



技術領域

本發明涉及生物炭技術領域，具體涉及一種苧麻生物炭及其制備方法和應用。



背景技術

水體磷含量是影響水質的重要指標之一，當水中磷酸鹽的含量超過了10μg/L時，水體易出現富營養化的現象。苧麻莖皮纖維長，富彈性，耐熱力大，富絕緣性，可作優良紡織原料，苧麻根是一味中藥，可以入藥，此藥有清熱、利尿、安胎、止血、解毒的作用，而苧麻桿太多被遺棄，且由苧麻麻骨制備的原始生物炭用于水體污染物吸附劑時吸附效果并不理想。故需提出一種高性能的苧麻生物炭，對富營養化河湖水體進行治理修復，恢復水體使用功能，有效緩解凈水資源匱乏的問題。



發明內容

為解決上述技術問題，本發明提供了一種苧麻生物炭及其制備方法和應用。

一種苧麻生物炭，由以下質量份數的原料經過炭化制成：雞蛋殼粉1-2份、苧麻桿粉1份。

一種苧麻生物炭的制備方法，其特征在于，包括以下步驟：

S1、稱取以下質量份數的原料：雞蛋殼粉1-2份、苧麻桿粉1份，混合得混合粉料，將混合粉料粉碎均勻；

S2、粉碎后的粉料在650-800℃下恒溫炭化2-3h，得到苧麻生物炭。

優選的，S1中，雞蛋殼粉獲得方法為：取雞蛋殼洗滌、烘干、粉碎、過篩；苧麻桿粉獲得方法為：取苧麻桿去皮、烘干、粉碎、過篩；

所述雞蛋殼粉與苧麻桿粉均過60目篩。

優選的，S1中，將混合粉料粉碎均勻的方法為：向混合粉料中加入磨球進行球磨，磨球與混合粉料的質量比為6-8：1。

優選的，S2中，球磨時間為60-120min。

優選的，S2中，所述ZrO2磨球的粒徑分別為0.2cm、0.6cm、1.0cm，且粒徑為0.2cm、0.6cm、1.0cm的ZrO2磨球質量比為1：4：6。

一種所述苧麻生物炭在去除廢水中磷酸鹽中的應用。

優選的，凈化廢水的方法如下：將所述苧麻生物炭投放到待凈化廢水中，保持10-300min。

優選的，待凈化廢水與苧麻生物炭的使用量比例為50mL：0.015-0.035g。

一種所述苧麻生物炭在制備提高土壤磷含量和改善土壤物理性質的肥料中的應用。

與現有技術相比，本發明的有益效果在于：本發明對苧麻桿和雞蛋殼進行了廢棄物的重新利用，制備出苧麻生物炭用于去除水中磷酸鹽，吸附性能可達100％，且吸附磷酸鹽后的苧麻生物炭，由于吸附劑表面和孔道內產生大量花絮狀沉淀Ca5(PO4)3(OH)，具備生物質炭物理性質的同時富含P元素，可直接作為高附加值的肥料添加到土壤中，同時具備提高土壤磷含量和改善土壤物理性質的雙重作用。



具體實施方式

下面對本發明的具體實施方式進行詳細描述，但應當理解本發明的保護范圍并不受具體實施方式的限制?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。本發明各實施例中所述實驗方法，如無特殊說明，均為常規方法。

實施例1

一種凈化廢水的苧麻生物炭，由以下質量原料制成：雞蛋殼粉10g、苧麻桿粉10g。

一種凈化廢水的苧麻生物炭的制備方法，包括以下步驟：

S1、取苧麻桿，去皮、烘干、粉碎過60目篩得苧麻桿粉；取雞蛋殼洗滌、烘干、粉碎、過60目篩，得到雞蛋殼粉；

S2、稱取10g雞蛋殼粉、10g苧麻桿粉置于球磨機中，加入ZrO2磨球，進行球磨60min；

所述ZrO2磨球的粒徑分別為0.2cm、0.6cm、1.0cm，且粒徑為0.2cm、0.6cm、1.0cm的ZrO2磨球質量比為1：4：6，總質量120g；

S3、球磨后在800℃下恒溫2h，進行炭化得到苧麻生物炭。

實施例2

一種凈化廢水的苧麻生物炭，由以下質量原料制成：雞蛋殼粉20g、苧麻桿粉10g。

一種凈化廢水的苧麻生物炭的制備方法，包括以下步驟：

S1、取苧麻桿，去皮、烘干、粉碎過60目篩得苧麻桿粉；取雞蛋殼洗滌、烘干、粉碎、過60目篩，得到雞蛋殼粉；

S2、稱取20g雞蛋殼粉、10g苧麻桿粉置于球磨罐中，加入ZrO2磨球，進行球磨120min；

所述ZrO2磨球的粒徑分別為0.2cm、0.6cm、1.0cm，且粒徑為0.2cm、0.6cm、1.0cm的ZrO2磨球質量比為1：4：6，總質量240g；

S3、球磨后在650℃下恒溫3h，進行炭化得到苧麻生物炭。

對比例1

對比例與實施例1基本相同，不同之處在于，球磨時不添加雞蛋殼粉。

為驗證吸附效果，做以下分析

一、對本發明實施例1的苧麻生物炭進行掃描電子顯微鏡(SEM)、傅里葉紅外(FTIR)、X射線衍射(XRD)分析

結果：由圖1對比發現，吸附前后苧麻生物炭的形態發生了明顯變化；吸附前苧麻生物炭有孔道結構，是因?yàn)殡u蛋殼中含有CaCO3經高溫煅燒分解出CO2，CO2氣體能拓寬碳材料的孔道。苧麻生物炭吸附后表面及孔道周圍出現了大量絮狀沉淀。

由圖2所示，苧麻生物炭吸附磷酸鹽前后特征峰有明顯變化，吸附前在3641.91cm-1處出現強且窄的-OH峰，在870.70cm-1處也觀察到了新的峰出現，經證實這些峰的出現與Ca和-OH的結合相關；吸附后3641.91cm-1處的-OH峰消失，證明-OH基團參與了除磷過程。生物炭材料吸附后1040.89cm-1處出現了磷酸鹽的特征峰，可以推測，大量的磷被吸附。

圖3分析XRD圖可知，苧麻生物炭在吸附前后發生了顯著的變化。吸附前2θ＝18.08°、28.76°、34.12°、47.12°、50.84°、54.42°處發現了明顯的Ca(OH)2衍射峰，2θ＝32.10°、37.10°、64.22°處發現CaO的衍射峰。證實雞蛋殼成功將鈣引入至苧麻生物炭中，并以CaO和Ca(OH)2的形態存在，CaO是雞蛋殼中的CaCO3經高溫?zé)峤猱a(chǎn)生的，而部分CaO與空氣中的水分子產生水合反應產生了Ca(OH)2。吸附后兩者的衍射峰完全消失。并在2θ＝25.74°、32.30°、39.48°、49.42°出現Ca5(PO4)(OH)的衍射峰，說明苧麻生物炭在吸附磷酸鹽后其中的鈣以羥基磷灰石的形態存在。

二、吸附試驗

1、試驗準備

(1)磷酸鹽儲備液：稱取0.2197g于110℃干燥2h在干燥器中放冷的優級純磷酸二氫鉀，用蒸餾水溶解后轉移至1000mL容量瓶中，加5mL1+1硫酸用蒸餾水稀釋至標線并混勻即得到50mg/L磷標準貯備溶液。

取10.0mL的標準貯備溶液轉移至250mL容量瓶中，用蒸餾水稀釋至標線并混勻，即得到濃度為2mg/L的磷標準使用溶液?，F(xiàn)配現用。

(2)標準曲線的繪制

取7支50mL具塞試管，分別加入磷酸鹽標準溶液0、0.50、1.00、3.00、5.00、10.0、15.0mL，加水稀釋至50mL。分別向各比色管中加入1mL10％抗壞血酸溶液，混勻30s后加2mL鉬酸鹽溶液充分混勻。室溫下放置15min后，使用厚度為1cm比色皿，調整波長700nm處，以空白的試劑做參比，測定其吸光度。以吸光度為橫坐標，磷的濃度為縱坐標，標準曲線如圖10所示。

(3)測定原理

測定磷酸鹽濃度采用鉬酸銨分光光度法GB11893-89。其原理是在酸性條件下，正磷酸鹽與鉬酸銨、酒石酸銻氧鉀，生成磷鉬雜多酸，被還原劑抗壞血酸還原，則變成藍色絡合物，通常即稱磷鉬藍。該絡合物最大吸收波長為700nm

(4)準確稱取0.2197g優級純KH2PO4，用去離子水配制成50mg/(以P計)的貯存液，按比例稀釋到需要的含磷量的標準溶液。取一定量濃度的磷酸二氫鉀標準溶液于具塞試管中，加入實施例1的苧麻生物炭，室溫條件下以2r/min的振蕩速度振蕩一定時間，通過0.45μm濾膜取濾液，根據GB11893-89鉬酸銨分光光度法測量磷的濃度，依據下式算出苧麻生物炭對磷酸鹽的表觀吸附量。



式中q為吸附量(mg/g)，C0為吸附前濃度(mg/L)，Ce為吸附平衡后濃度(mg/L)，V為溶液體積(L)，m為吸附劑質量。

2、雞蛋殼粉添加量對吸附效果的影響

往50mL玻璃具塞比色管倒入50mL50mg/L的磷酸鹽溶液，分別取實施例1、實施例2、對比例制得的生物炭0.015g苧麻生物炭投加到玻璃具塞比色管中。將玻璃具塞比色管放入集熱式恒溫加熱磁力攪拌器磁力攪拌，轉速為2rpm。磁力攪拌后立即將玻璃具塞比色管中的溶液用0.45μm注射器濾膜過濾，加入顯色劑，測定其吸光度，計算測定溶液中剩余的磷濃度，結果如圖11所示，吸附效率分別為97.3％、97.6％、25％。

3、苧麻生物炭使用量對吸附效果的影響

往50mL玻璃具塞比色管倒入50mL50mg/L的磷酸鹽溶液，分別取0.005g、0.010g、0.015g、0.020g、0.025g、0.030g、0.035g實施例1的苧麻生物炭投加到玻璃具塞比色管中。將玻璃具塞比色管放入集熱式恒溫加熱磁力攪拌器磁力攪拌，轉速為2rpm。磁力攪拌后立即將玻璃具塞比色管中的溶液用0.45μm注射器濾膜過濾，加入顯色劑，測定其吸光度，計算測定溶液中剩余的磷濃度。

結果：如圖4所示，當苧麻生物炭使用量為0.015g-0.035g時，吸附率均達到將近100％，當苧麻生物炭使用量為0.015g時，吸附率為97％。

4、水中pH對苧麻生物炭吸附效果的影響

pH在吸附中是一個較為重要的因素，它不單影響水體中磷的存在形態，還會改變吸附劑表面的活性成分和吸附劑表面電荷。往50mL玻璃具塞比色管倒入50mL50mg/L的磷酸鹽溶液，利用0.1mol/LHCl和0.1mol/LNaOH調節磷酸鹽溶液的初始pH值，隨后加入0.015g實施例1的苧麻生物炭進行磷酸鹽的吸附實驗。將玻璃具塞比色管放入集熱式恒溫加熱磁力攪拌器磁力攪拌，轉速為2rpm，磁力攪拌后立即將玻璃具塞比色管中的溶液用0.45μm注射器濾膜過濾，加入顯色劑，測定其吸光度，計算測定溶液中剩余的磷濃度。

結果，如圖5所示，表明吸附性在pH＝5左右吸附效果最佳。

5、溫度對苧麻生物炭吸附效果的影響

往50mL玻璃具塞比色管倒入50mL50mg/L的磷酸鹽溶液，取0.015g實施例1的苧麻生物炭投加到玻璃具塞比色管中。將玻璃具塞比色管放入集熱式恒溫加熱磁力攪拌器磁力攪拌，轉速為2rpm。磁力攪拌后立即將玻璃具塞比色管中的溶液用0.45μm注射器濾膜過濾，加入顯色劑，測定其吸光度，計算測定溶液中剩余的磷濃度。

結果：如圖6所示，隨溫度升高，吸附量緩慢升高，但總體變化趨勢不大，可能是因?yàn)殡S著溫度升高，溶液中磷酸鹽離子擴散速率加快，從而增加了磷酸鹽與吸附位點碰撞的機會，也有可能是該吸附過程是吸熱過程

6、吸附動力學

選用擬一級和擬二級動力學方程來擬合吸附動力學實驗數據,結果如圖7和圖8所示，結果更符合擬二級動力學方程，擬二級動力學模型說明吸附劑磷去除過程為化學吸附。吸附劑在磷酸鹽吸附過程中化學作用占主導地位，蛋殼中的Ca2+可能與PO43-發生化學反應。



表2 相關動力學參數

7、吸附熱力學

選用Langmuir和Freundlich等溫吸附模型來測算苧麻生物炭對磷酸鹽的吸附性能，結果如圖9所示，Langmuir模型(R2＝0.87116)比Freundlich模型的擬合效果更佳，說明苧麻生物炭吸附過程中有效吸附表面為單層均質。這由于蛋殼中的CaCO3增加了生物炭材料的比表面積和Ca2+的負載量。

由4表可知，焓變大于零，說明該吸附過程為吸熱過程，升高溫度有利于反應的進行；熵變大于零，說明隨著反應進行，體系混亂度增加，是自發過程；自由能變小于零，說明該反應是自發進行的反應。隨著溫度升高，ΔG的負值越大，說明隨著溫度的升高，生物炭質材料吸附磷酸鹽的自發性逐漸增強。



表3 等溫吸附曲線的相關擬合參數





表4 熱力學參數

綜上所述，苧麻生物炭在不同條件下均表現出優良的磷酸鹽吸附效率。因此，苧麻生物炭在處理大規模含磷廢水方面具有巨大的應用潛力。

假設某污水處理廠日處理能力為1萬噸，進水磷濃度為8mg/L，除磷后水體中磷濃度達到中國排放標準0.5mg/L(GB18918-2002)。根據苧麻生物炭1:1的理論最大吸附能力(195.79mg/g)，污水處理廠每天使用約408kg的苧麻生物炭1:1吸附劑。根據苧麻生物炭1:1對磷酸鹽的吸附動力學，可在2h左右達到吸附平衡。

吸附劑的回用性是評價其實際應用性能的主要指標。在相關磷吸附劑的研究中，通常使用NaOH脫附，來更新吸附劑的活性點位，從而實現吸附劑的循環使用，但該方法操作流程繁瑣，隨著吸附劑循環次數的增加，吸附效率會逐漸降低。此外，一些吸附劑改性過程中引入了一些有毒性的金屬元素，脫附過程可能在吸附劑中脫落，對生態環境造成二次污染，也無法直接施用在生態環境中。而本發明中苧麻生物炭主要成分為Ca，O，H，C，均是動植物可直接吸收的環保元素；吸附磷酸鹽后，苧麻生物炭表面和孔道內產生大量花絮狀沉淀Ca5(PO4)3(OH)，具備生物質炭物理性質的同時富含P元素，利用ICP測定苧麻生物炭中金屬元素含量，結果顯示，鈣含量達到了41.50％。因此該吸附劑吸附磷酸鹽后，可直接作為高附加值的肥料添加到土壤中，具體的，將所述凈化廢水的苧麻生物炭投放到待凈化廢水中，保持10-300min后回收苧麻生物炭，得到所述肥料，并同時具備提高土壤磷含量和改善土壤物理性質的雙重作用。該策略也可以實現吸附劑的回收利用及磷元素在生態系統中的良性循環。此外，絮凝沉淀具有緩釋性，因?yàn)槠湓谒械娜芙舛炔桓?/font>(Ksp＝2.34×10-59)。

為測試本發明提供的苧麻生物炭磷吸附后施加到土壤中的應用潛能，將苧麻生物炭磷吸附后在水中的緩釋效應進行了測試，苧麻生物炭的P緩釋性能分別在pH＝5.0和pH＝7.0的解吸實驗中進行。結果表明，兩周后，在解吸的水溶液中分別檢測到0.27mg/L和0.21mg/L的磷濃度，因此，在施用到土壤時能夠緩慢釋放磷酸鹽，有利于減少農田徑流中的磷酸鹽含量。

需要說明的是，本發明權利要求書中涉及數值范圍時，應理解為每個數值范圍的兩個端點以及兩個端點之間任何一個數值均可選用，為了防止贅述，本發明描述了優選的實施例。

盡管已描述了本發明的優選實施例，但本領域內的技術人員一旦得知了基本創造性概念，則可對這些實施例作出另外的變更和修改。所以，所附權利要求意欲解釋為包括優選實施例以及落入本發明范圍的所有變更和修改。

顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明權利要求及其等同技術的范圍之內，則本發明也意圖包含這些改動和變型在內。



附圖說明

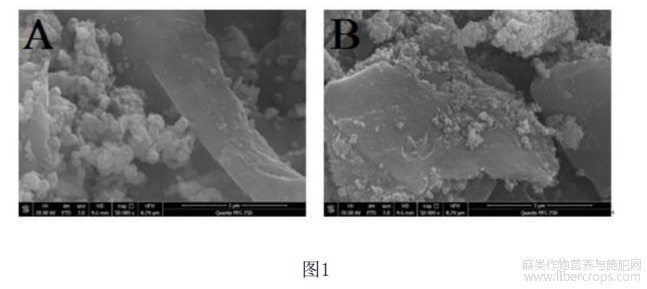

圖1為苧麻生物炭吸附磷酸鹽前掃描電子顯微鏡(SEM)圖(A)和苧麻生物炭吸附磷酸鹽后的掃描電子顯微鏡(SEM)圖(B)；

圖2為苧麻生物炭吸附磷酸鹽前后的傅里葉變換紅外吸收光譜(FTIR)對比圖；

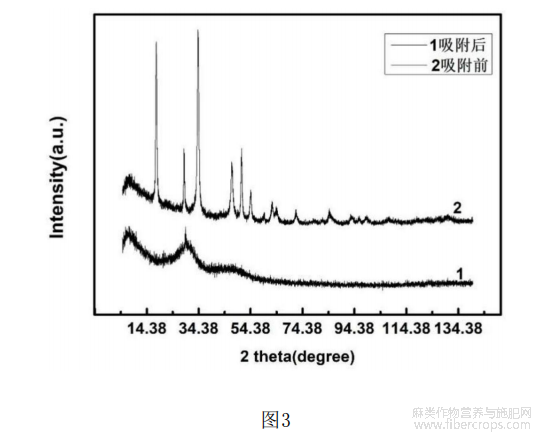

圖3為苧麻生物炭吸附磷酸鹽前后的X射線衍射(XRD)對比圖；

圖4為苧麻生物炭投入量對吸附效果的影響示意圖；

圖5為水中pH對吸附效果的影響示意圖；

圖6為水中溫度對吸附效果的影響示意圖；

圖7為擬一級動力學曲線圖(A)和擬一級動力學直線擬合圖(B)；

圖8為擬二級動力學曲線圖(A)和擬二級動力學直線擬合圖(B)；

圖9為L(zhǎng)angmiur、Freundlich等溫吸附曲線圖(A)和熱力學模型擬合圖(B)；

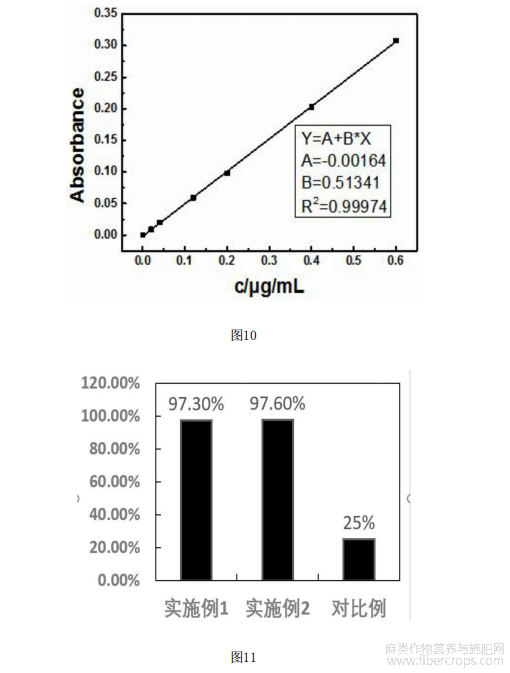

圖10為磷酸鹽標準曲線；

圖11為雞蛋殼粉添加量對吸附效果影響的示意圖。























摘自國家發明專利，發明人：劉丹，陽明利，王渝，鐘美茜，游傳緒，伍孝平，申請?zhí)枺?/font>202210380346.3，申請日：2022.04.12
