摘  要：針對色織亞麻織物織造困難的問題，從亞麻紗線特性、亞麻染色后性能變化、上機工藝角度進行停機成因分析。通過測試不同相對濕度環境下紗線的斷裂伸長率變化，選取了最佳環境相對濕度。分析了停機原因，調整了織機零部件，經過織造測試正交試驗得到最佳的上機工藝參數。結果表明：織造環境最佳相對濕度為75%；張力器型號更換為SFLEX，調整劍頭夾持力；最佳上機工藝組合為經紗張力23cN、綜平時間340°、后梁高度1、開口量24°。調整后織造停機次數降低，織機效率提升。

關鍵詞：色織物；亞麻；織造工藝；引緯機構；停機



近年來，隨著生活水平的提高，人們對紡織品提出了更高的要求。色織亞麻產品具有良好的吸濕、透濕和保健性能，防霉防蛀[1]，穿著舒適干爽、透氣，質地輕盈。然而亞麻紗線彈性差、毛羽多且條干不勻，織造困難。國內亞麻產品多為素色，色彩單一，開發色彩明艷的產品存在困難[2-6]。目前國內針對亞麻織造過程中斷邊、緯縮、拔絲、織疵等問題，以及亞麻性能的改進、亞麻混紡工藝和減少染色對亞麻織物的損壞等方面均有研究。亞麻織物的混紡、改性和高端產品開發均有進展[9-10]，但色織亞麻產品的織造工藝研究尚屬空白。

本文就色織亞麻織造過程的停機問題，從亞麻纖維自身特性、染色后紗線性能變化、上機工藝等角度進行分析，提出環境改進、織機改造、上機工藝調整等方案，以降低停機次數，提高織造效率。

1停機成因分析

1.1紗線性能對織造的影響

1.1.1未染色亞麻紗線性能對織造的影響

亞麻纖維的結晶度、取向度高，無定形區少，纖維粗，單根纖維的彎曲剛度較大，纖維缺乏自然卷曲，纖維與纖維間不易抱合[11]?？椩鞎r亞麻紗線存在毛羽多且長、條干不勻、耐磨性差等缺點，容易斷線停機。

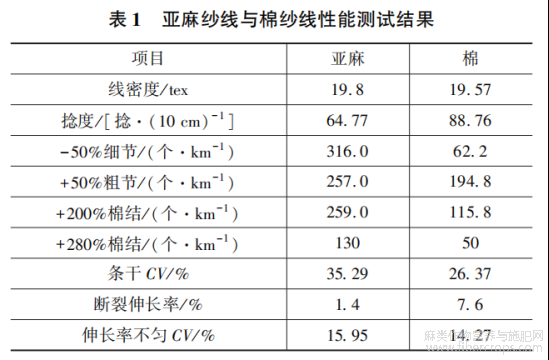

棉與亞麻均為植物纖維，化學成分以纖維素為主，性能相近，具有優良的吸濕性，舒適透氣，故將亞麻紗線與棉紗線進行性能對比。試驗環境為標準大氣條件，溫度25℃、相對濕度65%，亞麻紗線和棉紗線均未經染色和整理。兩者性能測試結果見表1。



如表1所示，在線密度幾乎相同的情況下，亞麻紗線捻度較低，細節、粗節、棉結較多，紗線的斷裂伸長率遠低于棉紗。故相較于棉紗，亞麻紗線斷裂伸長率小，抗拉伸能力和條干均勻度差，不利于織造。

1.1.2染色后亞麻紗線性能變化對織造的影響

色織亞麻織物突破了傳統素色亞麻織物的單一風格，但其織造更為困難，主要原因是亞麻原紗經過染色后，性能指標發生了變化。選用亞麻原紗試樣1#與染色后的白、綠、藍、紅(試樣2#~5#)4種有色亞麻紗線在標準大氣條件下(溫度25℃，相對濕度65%)進行性能測試，測試結果見表2。



如表2所示：經過染色后，亞麻原紗線密度下降，其中3#綠色紗線尤為明顯；捻度略有提升；斷裂伸長率和斷裂強度提升較多，但提升的程度不一，其中紗線4#和紗線5#提升幅度較小，2#白紗次之，3#綠紗最大；回潮率有升有降，紗線2#~4#回潮率上升，5#紗線回潮率下降。

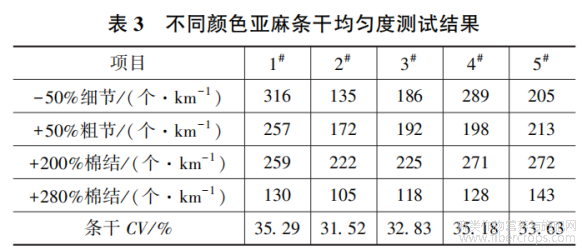

對4種有色亞麻紗線和亞麻原紗進行條干均勻度測試，測試結果見表3。測試條件為：標準大氣條件，紗線測試長度400m，測試速度100m/min，時間0.5min。



如表3所示：亞麻原紗經過染色后，各個顏色亞麻紗線的細節和粗節數量均有所降低，其中紗線2#尤為明顯；而棉結變化不一，紗線2#、3#降低，紗線4#、5#上升；條干CV值下降程度不一，4#藍色紗線基本沒有變化，2

#白色紗線下降明顯。

觀察并總結表2、表3數據發現，顏色較淺的白色和綠色紗線性能較好，捻度、斷裂伸長、條干均勻度均優于紅色和藍色紗線。亞麻纖維中木質素、果膠含量較高，這些非纖維素物質阻礙了染料向纖維中滲透，使其難以與纖維素反應[12-13]，推測顏色較淺的染料在染色時受到的阻礙較小，對亞麻纖維的傷害也較小。

亞麻原紗在染色之后各項性能指標均發生了變化。不同顏色紗線的性能指標的變化程度、變化方向均不同?？椩爝^程中不同顏色亞麻紗線的選配對織造產生的影響不同，導致織造問題多變復雜。

1.2引緯機構與織造工藝對織造的影響

1.2.1引緯機構對織造的影響

紗線的引緯是將具有一定長度和一定張力的緯紗以一定速度在規定時間內正確引入梭口。色織亞麻面料織造多使用劍桿織機。引緯時，由于筒子直徑上大下小，所以緯紗在退繞過程中張力不一，不利于后續織造。儲緯器可起到消除緯紗張力、卷繞并儲存緯紗的作用，避免緯紗松弛，有利于打緯、剪緯。儲緯器內部對紗線起到調節作用的部件有毛刷、葉片式張力器和同軸張力器，葉片式張力器在內，同軸張力器在外。企業在實際使用過程中，考慮到成本，一般使用葉片式張力器和毛刷，棄用同軸張力器。張力器作用示意圖見圖1。



如圖1(a)所示，紗線在儲緯器中經過由兩片金屬片制成的葉片式張力器，張力器對紗線有輕微的夾持力，使紗線在經過張力器后部分松弛得以消除。

亞麻紗線張力器作用效果見圖1(b)。在引緯過程中，粗紗將張力器沖開，若之后有細紗，張力器由于慣性無法立刻夾住細紗，導致部分細紗松弛無法消除，繼而引出一條張力不勻的緯紗，不利于織造。

1.2.2織造工藝對織造的影響

亞麻紗線彈性差，條干不勻，不耐摩擦，在織造過程中經常會出現經緯紗斷裂而導致停機。故織機需要高度合適的梭口，并要減少鋼筘、綜絲對經紗的摩擦[14]。

鋼筘擺動區是最容易產生停機的區域，鋼筘將緯紗打入織口，鋼筘往返的重復擺動造成了大量的摩擦。在經緯紗相互交織時，由于紗線的屈曲，織機的鋼筘布幅往往大于織口布幅。鋼筘在將新引入的緯紗推入織口的同時也使筘幅與織口布幅重合，即在鋼筘的作用下，織口布幅擴展，與筘幅達到一致。鋼筘對織口外側經紗產生擴張力，鋼筘與邊紗的摩擦增大，易產生斷紗。

梭口部位工藝準備不當易導致停機。開口時經紗拉伸，閉口時經紗松弛，經紗在綜眼和筘齒處受到摩擦，梭口高度、梭口深度、后梁高度均會對經紗拉伸變形產生很大的影響[15-17]。

梭口過大會增加經紗對緯紗的抱合力，梭口閉合時間過早會導致經緯紗摩擦長度過大。打緯時經緯紗握持力和摩擦力均會增加，易導致緯紗斷裂。亞麻紗線毛羽長，色織亞麻織造時多不上漿，造成開口不清，容易導致紗線之間糾纏。經紗上機張力、停經架位置、后梁高度均會對開口清晰度、經紗斷裂伸長率以及織物外觀效應產生顯著的影響。

2停機問題的解決方法

2.1織造環境的相對濕度控制

根據織造生產經驗，相對濕度變化對停機率有一定的影響，主要體現在影響紗線的毛羽和斷裂伸長率。在較高的相對濕度環境下，由于空氣水分作用，紗線表面毛羽減少，織造時梭口清晰，織疵或故障減少。

為了探討不同相對濕度下亞麻紗線的斷裂伸長率變化，在試驗前將紗線放置在恒溫恒濕室中平衡24h，再將紗線放置于相對濕度可調的氣候箱中，相對濕度為55%、65%、75%、85%，放置時間為6h。紗線經調濕平衡后進行定速拉伸試驗，試驗溫度為25℃[18-19]。不同相對濕度下亞麻紗線斷裂伸長率測試結果見圖2。







如圖2所示，有色亞麻紗線在相對濕度較高的環境下斷裂伸長率較高。相對濕度在75%以下，紗線斷裂伸長率的上升幅度較大；相對濕度超過75%后，紗線斷裂伸長率上升幅度較小。為了保證較高的織造效率，色織亞麻織物織造環境應長時間保持高濕度狀態，考慮到成本效率等問題，色織亞麻織造車間的最佳相對濕度為75%左右。

2.2織造調整

2.2.1引緯機構的改進與織機選用

不同張力器結構見圖3~圖5。



如圖3所示，傳統儲緯器的張力器由多根筆直的塑料毛刷組成，不耐磨，對紗線遮擋性不強，不適用于色織亞麻織物的織造。如圖4所示，LAMELLA張力器由多片S型的不銹鋼片組成，耐磨性強，對紗線的遮擋性高，引出的紗線張力均勻，利于織造。但LAMELLA張力器也有穿紗時紗線易割斷，調整加工困難，機器易壞等缺點，故又將LAMELLA張力器換成S-FLEX張力器。如圖5所示，S-FLEX張力器為碗狀，外部由6根彈簧固定。與LAMELLA張力器一樣，S-FLEX張力器不受亞麻紗線粗細不勻的響，但效果略差于LAMELLA張力器，勝在調整加工簡易，不易損壞。

送緯劍頭距第一片軌道片的距離以110~115mm為宜，劍頭端距尺寸以60~70mm為宜，各種齒輪間隙要小，動程過大容易撞壞劍頭。劍頭、劍帶(含筋條)要用砂紙反復打磨，兩者交接處不能有凸起或者臺階。適當調整送緯劍的夾持力，降低送緯劍對緯紗的張力，可以減少織造過程中因夾紗失敗而導致的停機。

選用R9000型劍桿織機織造色織亞麻織物。它除了具有無梭織機速度高、自動化程度高、生產效率高的特點外，其積極引緯方式具有很強的品種適應性，能適應各類紗線的引緯。與其他織機相比，R9000型劍桿織機更適用于多色引緯，可以生產12色引緯的多種式樣圖案的產品，積極式的劍桿驅動可以對引緯困難的紗線進行引緯。

2.2.2上機工藝的調整

經前文分析，織造主要在梭口部位出現問題。經紗上機張力、停經架位置、后梁高度、開口大小不當會造成紗線織造效果不佳，停機次數多，影響織機效率。

在工廠實際生產過程中，色織亞麻織物的織造車速約為350r/min，織機效率為60%。本文以上機張力、綜平時間、后梁高度、開口量為試驗因素，分別記作ABCD，各個因素取3個水平，進行4因素3水平正交試驗。因素水平表見表4。正交試驗表見表5。





由表5可知，試驗5#的10萬緯停機次數最少，為36.7次，故最優的上機工藝組合為A2B2C2D3。上機工藝參數為：經紗張力23cN、綜平時間340°、后梁高度1、開口量24°。

上述工藝配置有效減少了紗線織造引起的停機，織機效率提高到70%以上。

3結語

色織亞麻織物性能優良，但是有色亞麻斷裂伸長率低，不同顏色亞麻紗線性能之間存在差異，導致織造過程中經常停機。經過提高織造環境相對濕度至75%，更換張力器為S-FLEX張力器，調整劍頭夾持力，調整經紗張力至23cN、綜平時間340°、后梁高度1、開口量24°，織造效率得到了顯著提升。



參考文獻

[1] 吳基作,唐琴. 色織亞麻金線提花織物的研制與開發[ J]. 山東紡織科技,2007(2):8-9.

[2] 康柏森. 我國亞麻紡織產品發展思路的若干探討[J]. 中國科技投資,2013(9):40.

[3] 劉彥紅,林學偉. 試論我國亞麻紡織產品設計、發展的新思路[J].今日科苑,2009(22):294.

[4] 徐智權. 基于亞麻紡織產品優化發展的探究[ J]. 紡織報告,2019(1):15-16,27.

[5] 姚融,孫培珍. 關于亞麻織造中的斷邊問題[J]. 黑龍江紡織,1996(1):7-8.

[6] 葛利軍. 在織造中消除純亞麻織物中的緯縮[J]. 天津工業大學學報,2001,20(1):55-56.

[7] CRUICKSHANK P. Flax in croatia: Traditional production methods,the use and care of linen in folk costumes and implications for museumconservation[J]. Textile History,2011,42(2):239-260.

[8] 李萬濤,喻芳. 國內外亞麻紡織產品結構的分析[J]. 黑龍江紡織,2000(3):4-5.

[9] CERBU C. Practical solution for improving the mechanical behaviourof the composite materials reinforced with flax woven fabric[ J]. Advances in Mechanical Engineering, 2015,7(2):168781401558208.

[10] LANSIAUX H,LABANIEH A R,SOULAT D, et al. Flax roving twisting preparation for weaving and effect of the weft layers number onthe physical and mechanical properties of 3D interlock flax fabric[J]. SN Applied Sciences,2020,2(2):249.

[11] 許東,王飛,司志,等. Opti Max 型劍桿織機生產亞麻織物的工藝探討[J]. 紡織導報,2021(3):48-50.

[12] 郁海楠,張小麗,孫佳琪,等. 亞麻紗的前處理工藝[ J]. 印染助劑,2020,37(6):43-47.

[13] 于洋. 亞麻染整新技術的開發[D]. 西安:西安工程大學,2015.

[14] 陳波. 天馬 11-E 劍桿織機織造亞麻織物上機工藝的研究[ J].齊齊哈爾大學學報,1999(2):82-84.

[15] 武銀飛. GA747-Ⅱ型劍桿織機引緯機構快速定位方法[ J]. 上海紡織科技,2016,44(6):13-14,23.

[16] 馮岑. 小型企業亞麻織物織造質量分析[ J]. 江蘇絲綢,2002(3):13-16.

[17] 鄭海榮,洪愛東. 噴氣織機織造亞麻混紡產品的生產實踐[J]. 紡織器材,2019,46(4):33-36.

[18] 王宏,郝紅娟,姚靜. 環境濕度對棉纖維斷裂比強度測試結果的影響[J]. 中國棉花,2016,43(12):33-36.

[19] 周建新,程相云,張佩華. 不同濕度環境下羊毛紗和棉紗的性能對比與分析[J]. 上海紡織科技,2013,41(8):31-33.



文章摘自：楊帆，魯佳亮，徐錚.色織亞麻織物織造過程停機原因及改進[J].上海紡織科技，2023，51(02)：53-56.DOI：10.16549/j.cnki.issn.1001-2044.2023.02.074.
