摘 要：以黃麻作為碳源，通過硝酸鐵改性一步制備了Fe3O4生物質碳材料?利用SEM?XRD和SQUID技術手段對其進行測試，并研究磁性多孔炭對水中Cr(Ⅵ)的吸附性能?2h內水中六價鉻離子的去除率可達97%以上?黃麻廉價易得，磁性多孔碳制備方法簡便，對Cr(Ⅵ)吸附效果良好，且有較高飽和磁化強度(41.00emu/g)，便于后續在外加磁場下分離以便重復利用和減少二次污染，吸附脫附后吸附率仍在90%以上?
關鍵詞：黃麻；孔結構；磁性炭材料；六價鉻；吸附
水中鉻離子的存在對環境和人類均會造成一定程度的危害[1]?常用的從水中去除Cr離子的方法———離子交換?電化學處理?生物過程等普遍操作成本高?污染物去除不完全?易產生有毒污泥或者其他污染物[2-3]?吸附法則具有效率高?成本低的特點?由生物質轉化而成的多孔生物炭材料是一種儲備豐富的可再生能源?經過表面官能團氧化或有機化合物復合等方法改性后，生物炭能夠具有良好的吸附性能[4]?本文將黃麻制成的生物炭與Fe3O4復合制成磁性多孔炭[5]，既利用了廉價易得的生物質原料，又便于材料的回收和再利用，提高了復合材料的回收利用率?該工作不僅為生物質的回收利用提供新的途徑?減輕環境負擔，而且為污水處理提供了一種易回收的高效吸附劑?
1實驗部分
1.1實驗試劑與儀器
1.1.1試劑
黃麻，Fe(NO3)3(分析純，國藥化學試劑有限公司)，濃硫酸?濃磷酸?重鉻酸鉀?丙酮?二苯碳酰二肼?濃鹽酸?氫氧化鈉(國藥化學試劑有限公司)?
1.1.2儀器
電子天平(CP114，奧豪斯儀器公司)，坩堝，箱式氣氛爐(MXQ1600-30，上海維行爐業有限公司)，濾紙，電熱恒溫鼓風干燥箱(DHG-9240A，上海精宏實驗設備有限公司)，恒溫振蕩器(THZ-82，常州國華電器有限公司)，實驗室pH計(PHSJ-5，上海儀電科學儀器股份有限公司)，紫外可見-分光光度計(UV-8000，上海元析儀器有限公司)，X射線衍射儀(X-Ray Diffractometer，XRD)，掃描電子顯微鏡(Scanning Electron Microscope，SEM)，超導量子干涉儀(MPMS(SQUID)XL-7，美國Quantum Design 公司)，智能蠕動泵(UIP WIFI-S183，卡默爾儀器有限公司)?
1.2Fe3O4/生物質炭(Fe3O4/Biochar)制備
黃麻纖維用去離子水清洗?烘干，取適量于粉碎機中粉碎成細膩均勻的粉末?稱取定量硝酸鐵于燒杯，充分?jǐn)嚢枋蛊湓谌ルx子水中溶解?稱取一定質量的黃麻粉末于硝酸鐵溶液中，使其完全浸沒?充分浸泡24h后，于80℃下烘干?然后在5℃/min升溫速率的箱式氣氛爐中煅燒，600℃后保溫2h，材料自然冷卻至室溫后，獲得Fe3O4/Biochar材料?
1.3材料吸附實驗
1.3.1Fe3O4/Biochar對Cr(Ⅵ)吸附實驗
采用靜態批量實驗探究不同時間?pH值?初始濃度等因素對Fe3O4/Biochar吸附Cr(VI)性能的影響?Cr(VI)溶液由實驗室模擬獲得，pH值由HCl或NaOH溶液調節?準確稱取一定量的Fe3O4/Biochar于50mL錐形瓶中，加入20mLCr(VI)溶液?將錐形瓶置于恒溫振蕩器的搖床中，在25℃?150r/min下進行吸附實驗?通過磁鐵固液分離，取上清液用可見紫外分光光度計測定Cr(VI)濃度?
Fe3O4/Biochar對Cr(VI)的吸附量和去除率(R)分別采用下式計算：
式中：qe為平衡時的吸附量(mg/g)；C0和Ce分別為Cr(VI)的初始濃度和平衡濃度(mg/L)；V為溶液體積(mL)；m為投加的吸附劑的量；R為離子的去除率(%)?
1.3.2對Cr(VI)的流動吸附實驗
采用柱實驗，探究吸附劑用量?初始溶液鉻離子濃度以及流速對Fe3O4/Biochar吸附Cr(VI)性能的影響并繪制穿透曲線?
1.3.3生物質碳材料對Cr(VI)的脫吸附和循環性研究
用去離子水作為脫附劑，將吸附Cr(Ⅵ)至平衡的Fe3O4/Biochar材料加入一定量的去離子水，浸泡24h后，更換充足去離子水再次靜置，烘干?探究pH值和吸附劑用量對脫附后的Fe3O4/Biochar材料的吸附性能的影響?
2結果與討論
2.1材料表征

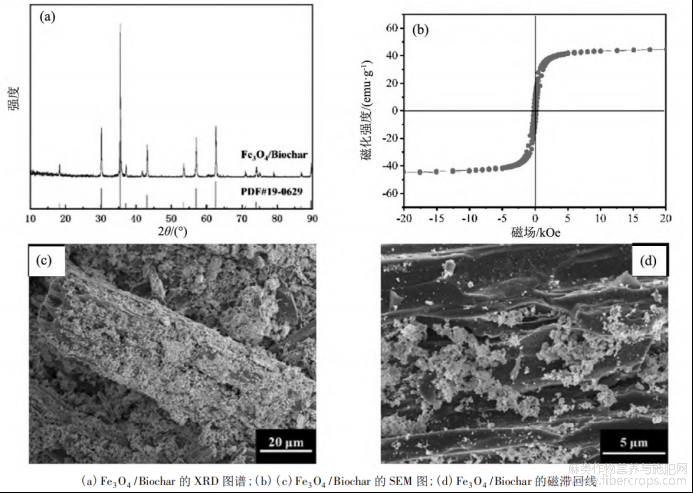

用X射線衍射儀(XRD)?掃描電子顯微鏡(SEM)?超導量子干涉儀(SQUID)分別對樣品進行了物相?微觀形貌?磁性能的測試表征，測試及擬合結果如圖1所示?如圖1(a)所示，XRD圖譜中出現的峰位置明顯，峰值突出，與標準卡片PDF#19-0629的特征譜線相一致，因此可以說制備的樣品具有典型的Fe3O4的衍射峰，同時峰寬較小，峰尖銳，結晶度較好?如圖1(b)顯示鐵的氧化物很好地富集在黃麻碳上?圖1(c)是更大倍數下的SEM圖，可以更細致地觀察鐵的氧化物的富集狀況?結合樣品Fe3O4/Biochar的XRD結果可知，這些細小顆粒狀物體為Fe3O4顆粒?由此可得出結論：成功制備出Fe3O4/Biochar材料，且Fe3O4顆粒在多孔生物碳上分布均勻?圖1(d)是樣品的磁滯回線曲線圖，圖中顯示該Fe3O4/Biochar材料具有較好的鐵磁性，其飽和磁化強度值約為41.00emu/g?
圖1 樣品的物相?微觀形貌?磁性能的表征圖
2.2pH值的影響

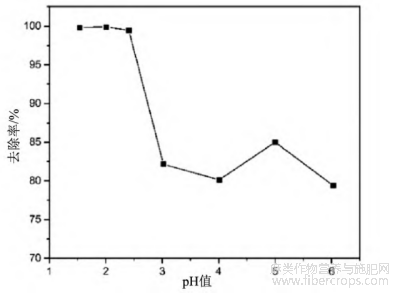

調節30mg/L的初始鉻離子的pH值分別為1.5，2.0，2.5，3.0，4.0，5.0，6.0，考察pH值對材料吸附鉻離子的影響，結果如圖2所示?
圖2 不同初始pH值對吸附Cr(VI)的影響
圖2體現了初始pH值為1.5～6.0時，吸附劑對Cr(VI)的去除率?文獻說明鉻離子會在較高pH值環境中產生沉淀[6]，因此未選取較高pH值范圍進行實驗?由圖2可知當pH值大于1時，總體上吸附效率隨pH值的升高而降低?當pH值為2.0～2.5時，吸附率最高?其中pH值為2.0時，吸附效率達到了99.89%，因此后續試驗溶液的pH值選定為2.0?
2.3吸附劑用量的影響

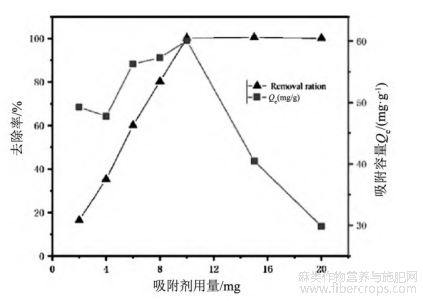

Cr(Ⅵ)溶液的初始質量濃度為30mg/L?pH值為2.0，不同吸附劑用量吸附Cr(VI)的吸附量和去除率結果如圖3所示?
由圖3可知去除率隨著吸附劑的量增加而增加，10mg時去除率已接近100%?吸附容量在10mg時達到頂點，10mg后下降?在吸附劑的量為10mg時，去除率和吸附劑的吸附容量均為最大值?為了高效去除溶液中的Cr(VI)離子的同時，吸附劑的利用率也達到最高，減少實驗樣品浪費，之后實驗按此比例選擇吸附劑用量[7]?
圖3 不同吸附劑用量對Cr(VI)的吸附影響
2.4吸附動力學

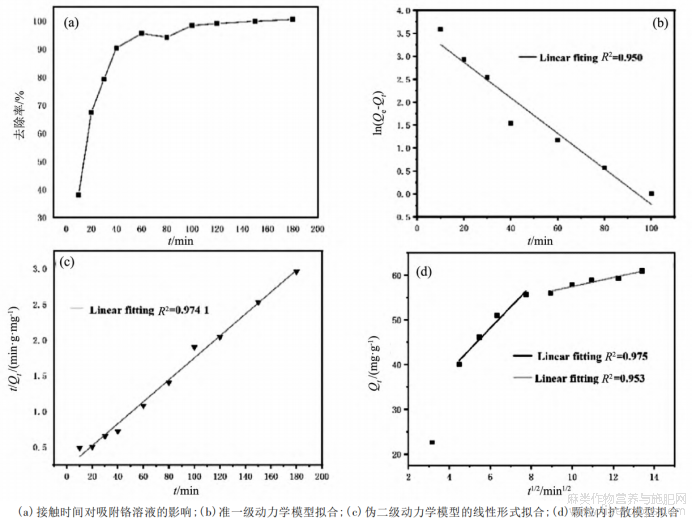

Cr(Ⅵ)溶液的初始質量濃度為30mg/L?pH值為2.0?反應溫度為25℃?吸附劑投加量為0.5g/L的條件下，時間對吸附Cr(Ⅵ)的影響結果如圖4(a)所示?由圖可知，Fe3O4/Biochar對Cr(Ⅵ)的吸附主要發生在前0.5h，去除率達80%?2h幾乎可以達到吸附平衡，去除率為97.5%?
為進一步研究Fe3O4/Biochar與Cr(VI)的作用機理，采用準1級動力學方程?準2級動力學方程?W-M動力學方程，對數據進行了擬合，線性擬合結果如圖4(b～d)?
式中：t為吸附時間，qt為t時刻的吸附量(mg/g)，k1?k2?ki分別準1級?準2級及粒子擴散模型的速率常數(g·mg-1·min-1)，C表示邊界層厚度的常數(mg/g)?
由圖4(b～d)擬合結果可知，相關系數的值差別較小?三者R2值均接近于1?其中，準二級動力學模型能更好描述吸附過程，線性擬合曲線未過原點，說明吸附過程由多種吸附機理共同作用[8]?
圖4 接觸時間對吸附鉻溶液的影響及線性擬合結果
2.5吸附等溫線

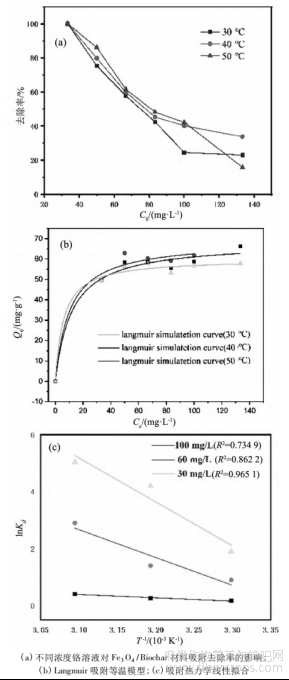

初始濃度和反應溫度對固體吸附劑吸附溶質離子均有一定影響?在Fe3O4/Biochar投加量為20mg?pH值為2.0?時間為2h的條件下，不同的鉻離子濃度對Fe3O4/Biochar吸附Cr(Ⅵ)的影響結果如圖5(a)?將上述裝置放置于不同溫度的環境中，重復實驗步驟，即可得到在特定溫度下Fe3O4/Biochar對Cr(Ⅵ)的等溫吸附線，結果見圖5?
由圖5(a)可知，去除率隨著Cr(VI)溶液初始濃度的增大而呈現出負相關，最終降到20%左右?與此同時，同一濃度時，溫度與吸附劑對Cr(VI)去除率正向相關，在30～50℃的溫度范圍內，提高溫度這一變量在一定范圍內使Fe3O4/Biochar材料對Cr(VI)去除率升高?溫度升高，系統熵值增大，離子的運動速率變快，六價鉻離子的擴散速率變快，結合速率因位點與六價鉻的結合概率增大而提高?
圖5(a)所顯示的實驗結果通過Langmuir等溫吸附模型對三組不同溫度下測得的數據進行擬合?單分子層化學吸附行為通常使用Langmuir模型進行描述?
等溫吸附公式為：
其中：Ce為Cr(VI)的平衡濃度(mg/L)；Qe為平衡時吸附量，即2h時單位材料的吸附量，單位為mg/g；Qm為吸附劑的最大吸附量，單位為mg/g；KL與吸附劑和吸附質之間的親和度有關，為Langmuir常數[9]?采用Langmuir吸附等溫模型對Fe3O4/Biochar于三種溫度下吸附Cr(VI)數據進行擬合，結果如圖5(b)所示?Langmuir吸附等溫模型能較好地描繪Fe3O4/Biochar對Cr(VI)的吸附，且吸附容量最高達55mg/g，以上結果均說明Fe3O4/Biochar材料去除Cr(Ⅵ)具有良好性能[10]?
圖5 Fe3O4/Biochar對Cr(Ⅵ)的等溫吸附線
為了進一步考察溫度對吸附的影響，確定吸附過程是放熱還是吸熱，是否能自發進行，選取了3個不同初始濃度Cr(VI)的溶液，進行了吸附熱力學模型(lnKd=ΔS/R-ΔH/(RT))的線性擬合，式中，Kd等于qe/Ce，R為氣體常數，ΔS?ΔH分別為狀態函數，吸附熱力學擬合曲線及相關參數如圖5(c)和表1?由圖可知Fe3O4/Biochar在六價鉻濃度較高時具有更好的線性擬合程度?溫度升高提升了吸附劑的吸附能力，表明此吸附過程為吸熱反應?表1為熱力學模型擬合后的計算結果(取六價鉻質量濃度為60mg/L)?不同溫度下的ΔH均為正數，也表明此過程吸熱?ΔG均為負數，且隨溫度升高，ΔG數值減小，表明吸附行為是自發進行的，且自發反應程度隨溫度的升高加劇?
表1 Cr(VI)初始質量濃度60mg/L的熱力學模型擬合參數
2.6柱實驗結果
吸附劑用量的流動柱實驗可在實際應用中幫助確定一個吸附劑最佳用量的范圍，以節約其用量，降低成本?繪制穿透曲線時，穿透點通常為吸附后層析柱出水后的濃度，當出水濃度達到國家污水排放的規定標準后，可認定為穿透點?當吸附質從穿透柱內的吸附劑流出，流出濃度Ct達到初始濃度C0的5%時，對應的穿透曲線的相應點則稱為穿透點?穿透點對應的時間稱為穿透時間?
填充層析柱的裝置如圖6所示?具體操作如下：將層析柱底層先填充一部分石英砂，使用圓形濾紙隔開石英砂，然后稱量一定質量的Fe3O4/Biochar材料填入柱中，用圓形濾紙片隔開材料后，再填充一定量石英砂；之后將柱實驗各個部分連接，鐵架臺將吸附柱固定好，用蠕動泵適配橡膠管進行連接?打開智能蠕動泵，設定參數后，先通5min去離子水進行潤濕，之后將去離子水更換為特定濃度后的六價鉻溶液，設置不同流速，每隔10min進行一次取樣?
圖6 流動柱實驗的實驗裝置圖

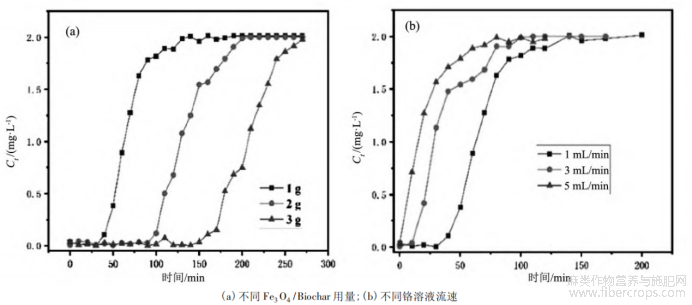

圖7(a)是Cr(Ⅵ)初始質量濃度為2mg/L，流速為2mL/min時，不同吸附劑用量對吸附Cr(Ⅵ)作用的結果?圖中顯示吸附劑量與吸附容量呈正相關，這是由于Fe3O4/Biochar吸附Cr(Ⅵ)的吸附位點增加，而穿透點和耗竭點均隨吸附劑用量的增加而推遲?在一定范圍內吸附劑的投放量應當越多越好，但實際應用中應當根據實際污水中六價鉻含量來確定Fe3O4/Biochar的投放量?在實際應用中，工廠中排放污水的重金屬含量一般不大于2mg/L，因此Cr(VI)質量濃度為2mg/L時的數據最具參考價值[11]?
溶液流速會影響吸附劑對Cr(Ⅵ)的接觸時間，實際應用時很關鍵?圖7(b)是吸附劑用量為1g，Cr(Ⅵ)初始質量濃度為2mg/L時，流速對吸附Cr(Ⅵ)的影響?由圖可知，穿透點和耗竭點均隨流速的增加向前遷移明顯，表明在低流速時Fe3O4/Biochar的吸附性能更好?高流速時穿透時間與耗竭時間的提前，材料對鉻的吸附能力下降?原因可能是流速太快時，Cr(VI)離子擴散速度太快而來不及與吸附位點充分結合?因此，流速較低時能得到更好的吸附效果?在實際應用中應當根據吸附劑投加量?Cr(VI)濃度綜合考量，實現經濟效益與時間效率的雙重高效?
圖7 不同F(xiàn)e3O4/Biochar用量和流速對鉻溶液穿透曲線影響
2.7吸附脫附實驗結果分析

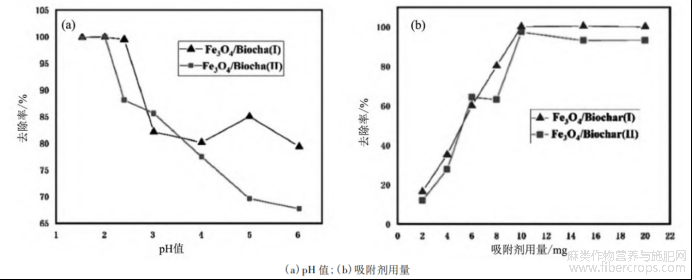

將吸附平衡后的Fe3O4/Biochar進行脫附處理后，在不同pH值?不同吸附劑用量下，探究二次使用的Fe3O4/Biochar對Cr(VI)的吸附性能，結果如圖8所示?圖8(a)顯示除pH值為3時，其余脫吸附后的Fe3O4/Biochar隨初始pH值環境變化趨勢與之前相同?與此同時吸附pH值在1.5～2內吸附性能仍然較好?吸附效率均達到99.21%以上?說明Fe3O4/Biochar脫吸附之后，受pH值影響與未脫吸附之前相同，但性能有所下降?圖8(b)中顯示了脫吸附前后不同用量Fe3O4/Biochar的吸附性能?脫吸附后的吸附劑Cr(VI)吸附性能雖然下降，但仍然保持了較高的吸附率?
圖8 不同pH值和不同吸附劑用量在材料脫吸附前后對Cr(Ⅵ)去除率影響
3總結
(1)選取黃麻作為原料，XRD和SEM圖像都表明，成功制備出了具有多孔結構的Fe3O4生物質碳材料?表明采用硝酸鐵進行處理，能夠使多孔生物炭具備磁性且不破壞其原有結構，所制備出的Fe3O4/Biochar材料具有明顯磁性，便于回收再利用?黃麻的使用，為生物質可再生能源使用提供了新思路，為重金屬Cr(VI)回收提供了新方式，在環境保護和污染防治方面具有潛力?
(2)吸附實驗表明，Cr(Ⅵ)初始質量濃度為30mg/L?體積為20mL?投加量為0.5g/L?吸附時間為2h?pH值為2條件下，Fe3O4/Biochar對Cr(Ⅵ)的吸附效果最好?動力學研究結果表明，Fe3O4/Biochar對Cr(Ⅵ)的吸附符合準二級動力學方程，最大理論吸到55mg/g?
參考文獻
[1]趙銀，令狐文生.鉻離子的危害及其處理研究進展[J].河南化工，2020，37(5)：6-8.
[2]蔡華敏，韓巍，蔣鑫，等.水中鉻(Ⅵ)離子去除研究進展[J].山東化工，2020，49(3)：53-54+56.
[3]GUO H Q，BI C Y，ZENG C C，et al.Camellia oleifera seed shell carbon as an efficient renewable bio-adsorbent for the adsorption removal of hexavalent chromium and methylene blue from aqueous solution[J].Journal of Molecular Liquids， 2018，249： 629-636.
[4]MUKHERJEE K，SAHA R. Chromium removal technologies [J]. Research on Chemical Intermediates，2013，39 ( 6 ) ： 2267-2286.
[5]顓孫夢林，何偉.磁性多孔碳材料的研究進展[J].功能材料，2021，52(4)：4098-4104.
[6]HUANG Q，HU D，CHEN M X，et al. Sequential removal of aniline and heavy metal ions by jute fiber biosorbents： a practical design of modifying adsorbent with reactive adsorbate [J].Journal of Molecular Liquids，2019，208： 288-298.
[7]胡棟文.生物炭負載納米FeS顆粒及其在六價鉻污水處理中的應用[D].昆明：云南大學，2021.
[8]KOPINKE F D，GEORGI A，GOSS K U.Mistakes and incon- sistencies regarding adsorption of contaminants from aqueous solution[J].Water Research，2018，129： 520-521.
[9]KOODYNSKA D，WNETRZAK R，LEAHY J J，et al.Kinetic and adsorptive characterization of biochar in metal ionsremoval[J].Chemical Engineering Journal，2012，197( 29) ： 295-305.
[10]GAO Y，XU S，YUE Q，et al.Synthesis and characterization of heteroatom - enriched biochar from keratin - based and algous - based wastes[J]. Advanced Powder Technology， 2016，27( 4) ： 1280-1286.
[11]周速，崔秀玲.印染廢水鉻排放情況分析[J].河南機電高等?？茖W(xué)校學報，2009，17(2)：46-48.
文章摘自：王莉紅，呂怡萍，鄒浩波等.Fe_3O_4/黃麻多孔生物炭的制備及對Cr(Ⅵ)吸附性能研究[J].山東化工，2023，52(05)：31-35+39.DOI：10.19319/j.cnki.issn.1008-021x.2023.05.048.
