摘  要：本發明公開了一種生物質導電碳及其制備方法和應用，涉及導電碳技術領域，該方法包括以下步驟：將天然苧麻浸入去離子水中，進行加熱，冷卻后用去離子水清洗，然后烘干，制得預處理天然苧麻；浸入過氧甲酸中反應，然后用去離子水清洗，再浸入NaOH溶液中反應，繼續用去離子水清洗，最后烘干，制得剝離好的苧麻前驅體；進行高溫反應，然后依次經除雜、抽濾沖洗和真空烘干，制得生物質導電碳。本發明的方法有效去除了苧麻的木質素和半纖維素，在較低炭化溫度下實現了高振實密度和高石墨化導電苧麻炭的可控制備，解決了目前超級電容器用導電炭材料的振實密度低和顆粒易團聚的問題，能夠?qū)崿F(xiàn)超高功率、高比能儲能器件及其系統的工程化應用。



技術要點

1.一種生物質導電碳的制備方法，其特征在于，包括以下步驟：

(1)將天然苧麻浸入去離子水中，進行加熱，冷卻后用去離子水清洗，然后烘干，制得預處理天然苧麻；

(2)將步驟(1)制得的預處理天然苧麻浸入過氧甲酸中反應，然后用去離子水清洗，再浸入NaOH溶液中反應，繼續用去離子水清洗，最后烘干，制得剝離好的苧麻前驅體；

(3)將步驟(2)制得的剝離好的苧麻前驅體進行高溫反應，然后依次經除雜、抽濾沖洗和真空烘干，制得生物質導電碳。

2.根據權利要求1所述的生物質導電碳的制備方法，其特征在于，步驟(1)中，于90-110℃條件下加熱1-3h。

3.根據權利要求1所述的生物質導電碳的制備方法，其特征在于，步驟(1)中，于95-105℃條件下烘干20-26h。

4.根據權利要求1所述的生物質導電碳的制備方法，其特征在于，步驟(2)中，預處理天然苧麻和過氧甲酸的質量體積比為45-55g：1200-1700mL。

5.根據權利要求1所述的生物質導電碳的制備方法，其特征在于，步驟(2)中，于30-40℃條件下在過氧甲酸中反應6-30h。

6.根據權利要求1所述的生物質導電碳的制備方法，其特征在于，步驟(2)中，于45-55℃條件下在NaOH溶液中反應2-10h。

7.根據權利要求1所述的生物質導電碳的制備方法，其特征在于，步驟(3)中，于氬氣氣氛下和800-1200℃條件下進行高溫反應1-3h。

8.權利要求1-7任一項所述的生物質導電碳的制備方法制得的生物質導電碳。

9.權利要求8所述的生物質導電碳在超級電容器電極材料制備方面的應用。

10.一種超級電容器電極，其特征在于，其制備方法包括以下步驟：將活性炭、權利要求8所述的生物質導電碳和粘結劑在去離子水中混合均勻，均勻涂在涂炭鋁箔上，輥壓，制得超級電容器電極。



技術領域

本發明涉及導電碳技術領域，具體涉及一種生物質導電碳及其制備方法和應用。



背景技術

炭黑是人們最早發現的一種富碳納米材料，其被廣泛應用于橡膠輪胎、塑料和黑色顏料等傳統領域。隨著材料科學的發展，炭黑也逐漸向高性能化、功能化和多樣化轉變，如高性能導電炭黑兼具優異的導電性、抗氧化性和化學惰性，在電池、電容器和電磁屏蔽等領域都有著廣泛的應用。然而，目前國產的導電炭黑無法滿足軍工和民用市場日益增長的需求，高端炭黑產品嚴重依賴進口；另外，炭黑的黑度值高、化學性質穩定、廉價易得，是黑色顏料、涂料和油墨等領域的良好原料，但是，這些應用領域大多以水作為分散介質，而普通炭黑具有極強的疏水性，難以均勻穩定的分散在水中；工業上現行的常規活性炭電極(通常是將活性炭材料與粘合劑和導電添加劑結合來實現的)使得商業化超級電容器產品的性能受限，活性炭本體材料相對較低的導電性、較低的介孔/大孔孔隙率，以及其低電解質可及性，所有這些因素都會導致活性炭電極的倍率性能差，從而限制了電容器的功率特性；與此同時，基于常規活性炭/導電炭黑電極的超級電容器在充放電循環過程中，活性炭本體會出現較為明顯的膨脹/收縮，而導電炭黑則會發生嚴重的團聚，都不可避免地導致電極電阻增大，從而造成電容器的循環壽命變差。

生物質炭是采用含碳豐富的生物質原料，如木材、秸桿或玉米芯等，經炭化、熱解形成的。研究表明，隨著炭化溫度的不斷提升，伴隨生物質三組分(木質素、纖維素、半纖維素)的劇烈轉化，焦炭的C元素構成形式不斷發生變化，C原子的排列趨于有序化，類石墨結構增多；其中，木質素在熱解過程中，內部的C-C鍵和C-H鍵大量斷裂，C原子重組形成C＝C，構建較為穩定的無定形炭。但是，半纖維素的存在會增加生物質炭的無序性，導致低的石墨化程度，因此材料以離子導電為主，炭化溫度是決定生物質炭的因素，炭化溫度越高，石墨化程度也越高，但是高的炭化溫度會導致生物質炭的產率和密度的下降。



發明內容

為了解決上述技術問題，本發明的目的是提供一種生物質導電碳及其制備方法和應用，以解決現有超級電容器用導電炭材料的振實密度低和顆粒易團聚的問題。

本發明解決上述技術問題的技術方案如下：提供一種生物質導電碳的制備方法，包括以下步驟：

(1)將天然苧麻浸入去離子水中，進行加熱，冷卻后用去離子水清洗，然后烘干，制得預處理天然苧麻；

(2)將步驟(1)制得的預處理天然苧麻浸入過氧甲酸中反應，然后用去離子水清洗，再浸入NaOH溶液中反應，繼續用去離子水清洗，最后烘干，制得剝離好的苧麻前驅體；

(3)將步驟(2)制得的剝離好的苧麻前驅體進行高溫反應，然后依次經除雜、抽濾沖洗和真空烘干，制得生物質導電碳。

本發明的有益效果為：本發明以天然苧麻作為碳源，天然苧麻擁有天然有序的陣列通道、高纖維素含量(約72％)以及高結晶度(約83.3％)的獨特優勢，天然苧麻由木質素、半纖維素、纖維素和水溶性物質組成。首先，通過水浴處理的方式去除苧麻表面的水溶性物質；然后，采用過氧甲酸溶液和氫氧化鈉溶液去除半纖維素和木質素，得到纖維素含量占比高的苧麻前驅體；再通過高溫?zé)峤馓蓟?，纖維素中的碳原子會發生重組，在溫度的驅動作用力下有序化排列，形成擁有石墨微晶的生物質導電炭。經過化學剝離的天然苧麻不僅擁有高的石墨化程度，而且擁有高的比表面積和孔體積，可控電解液離子的傳輸和存儲。另外，本發明制備的生物質導電炭應用于超級電容器的導電劑，不僅可以有效形成導電炭網絡，而且可以增加活性物質的體積占比，提升電極材料的體積能量密度。

在上述技術方案的基礎上，本發明還可以做如下改進：

進一步，步驟(1)中，于90-110℃條件下加熱1-3h。

進一步，步驟(1)中，于95-105℃條件下烘干20-26h。

進一步，步驟(2)中，預處理天然苧麻和過氧甲酸的質量體積比為45-55g：1200-1700mL。

進一步，步驟(2)中，預處理天然苧麻和過氧甲酸的質量體積比為50g：1500mL。

進一步，步驟(2)中，于30-40℃條件下在過氧甲酸中反應6-30h。

進一步，步驟(2)中，于35℃條件下在過氧甲酸中反應24h。

進一步，步驟(2)中，于45-55℃條件下在NaOH溶液中反應2-10h。

進一步，步驟(2)中，于50℃條件下在NaOH溶液中反應2h。

進一步，步驟(2)中，NaOH溶液的濃度為0.4-0.6mol/L。

進一步，步驟(2)中，NaOH溶液的濃度為0.5mol/L。

進一步，步驟(2)中，于75-85℃條件下烘干20-26h。

進一步，步驟(3)中，于氬氣氣氛下和800-1200℃條件下進行高溫反應1-3h。

進一步，步驟(3)中，采用0.8-1.2mol/L的鹽酸溶液浸泡攪拌去除雜質。

進一步，步驟(3)中，采用水進行沖洗。

進一步，步驟(3)中，于115-125℃條件下真空烘干8-12h。

本發明還提供上述生物質導電碳的制備方法制得的生物質導電碳。

本發明還提供上述生物質導電碳在超級電容器電極材料制備方面的應用。

本發明還提供一種超級電容器電極，其制備方法包括以下步驟：將活性炭、上述生物質導電碳和粘結劑在去離子水中混合均勻，均勻涂在涂炭鋁箔上，烘干，輥壓，制得超級電容器電極。

進一步，活性炭、上述生物質導電碳和粘結劑的質量比為4-6：0.5-0.6：0.2-0.3。

進一步，活性炭、上述生物質導電碳和粘結劑的質量比為5：0.588：0.294。

進一步，活性炭和去離子水的質量比為4-6：5-6。

進一步，活性炭和去離子水的質量比為5：5.6。

進一步，輥壓后密度為0.5-0.6g/cm-3。

進一步，輥壓后密度為0.55g/cm-3。

本發明具有以下有益效果：

1、本發明的方法有效去除了苧麻的木質素和半纖維素，在較低炭化溫度實現了高振實密度和高石墨化程度的導電苧麻炭的可控制備，解決了目前超級電容器用導電炭材料的振實密度低和顆粒易團聚的問題，能夠?qū)崿F(xiàn)超高功率、高比能儲能器件及其系統的工程化應用。

2、本發明制備的生物質導電碳具有均勻的顆粒大小、較高的比表面積(219.50m2g-1)和孔體積(0.11cm3g-1)，可供電解液離子的傳輸和存儲。

3、本發明制備的生物質導電碳具有較高的導電率和石墨化程度，作為超級電容器的導電添加劑時，憑借高的振實密度和高的電導率可以提升活性物質的空間占比和搭建優異的三維導電網絡。本發明的生物質導電碳用作超級電容器電極材料的導電劑，該超級電容器在1mol/L的Et4NBF4/AN電解液中，1A/g電流密度下，質量比電容值為27.14F/g，體積比電容值為15.74Fcm-3；當電流密度增加到40A/g，器件的電壓降僅為0.475V；當器件功率密度為44.6kWkg-1和25868WL-1，對應的能量密度分別為15.53Whkg-1and9.01WhL-1；循環50000次后比電容保持率在75.93％以上。

4、本發明制備方法簡單，原料易得，可以批量化生產，進一步提高了超級電容器的體積能量密度。



附圖說明

圖1為實施例1制得的生物質導電碳的透射電鏡圖；



圖1

圖2為實施例1制得的生物質導電碳的放大透射電鏡圖；



圖2

圖3為實施例1制得的生物質導電碳和商業導電炭黑的吸脫附曲線；



圖3

圖4為實施例1制得的生物質導電碳和商業導電炭黑的孔徑分布；



圖4

圖5為實施例1制得的生物質導電碳的顆粒尺寸；



圖5

圖6為實施例1制得的生物質導電碳和商業導電炭黑的EIS曲線；



圖6

圖7為實施例1制得的生物質導電碳和商業導電炭黑的CV曲線；



圖7

圖8為實施例1制得的生物質導電碳和商業導電炭黑的GCD區間；



圖8

圖9為實施例1制得的生物質導電碳和商業導電炭黑的質量比電容變化曲線；



圖9

圖10為實施例1制得的生物質導電碳和商業導電炭黑的體積比容量變化曲線；



圖10

圖11為實施例1制得的生物質導電碳串并聯充放電曲線；



圖11

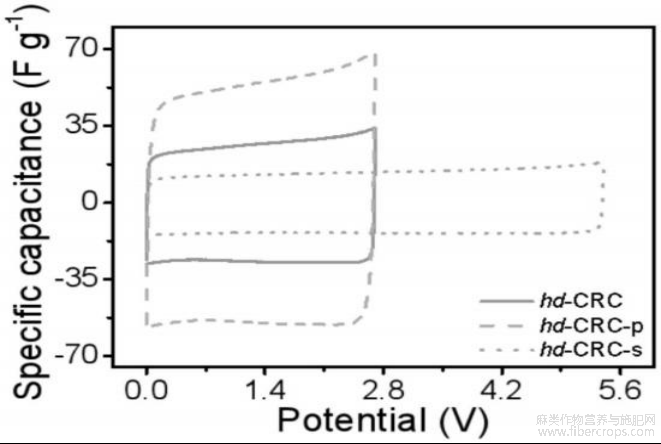

圖12為實施例1制得的生物質導電碳串并聯循環伏安曲線；



圖12

圖13為實施例1制得的超級電容器與現有超級電容器的性能對比圖；



圖13

圖14為實施例1制得的超級電容器與現有超級電容器的性能對比圖；



圖14

圖15為實施例1制得的生物質導電碳基超級電容器的循環壽命圖。



圖15

具體實施方式

以下結合附圖對本發明的原理和特征進行描述，所舉實例只用于解釋本發明，并非用于限定本發明的范圍。實施例中未注明具體條件者，按照常規條件或制造商建議的條件進行。所用試劑或儀器未注明生產廠商者，均為可以通過市售購買獲得的常規產品。

實施例1：

一種生物質導電碳，其制備方法包括以下步驟：

(1)將天然苧麻浸入去離子水中，于100℃條件下加熱2h，冷卻后用去離子水清洗，然后在鼓風烘箱于100℃條件下烘干24h，制得預處理天然苧麻；

(2)將50g步驟(1)制得的預處理天然苧麻浸入1500mL過氧甲酸中，于35℃條件下在過氧甲酸中反應24h，然后用去離子水清洗，去除殘留的過氧甲酸，再浸入NaOH溶液中，于50℃條件下在NaOH溶液(0 .5mol/L)中反應3h，繼續用去離子水清洗，去除殘留的NaOH，最后在鼓風烘箱于80℃條件下烘干24h，制得剝離好的苧麻前驅體；

(3)將步驟(2)制得的剝離好的苧麻前驅體放置在高溫管式爐中，于氬氣氣氛下(氣流量為60sccm)和1000℃條件下進行高溫恒溫反應2h，然后采用1mol/L的鹽酸溶液浸泡攪拌去除雜質，反復用水進行抽濾沖洗，在真空烘箱中于120℃條件下真空烘干10h，制得生物質導電碳。

一種超級電容器電極，其制備方法包括以下步驟：將5g日本可樂麗活性炭(YP?50F)、0 .588g上述生物質導電碳和0 .294g的CMC粘結劑，在5 .6g去離子水中混合均勻，制得漿料，將漿料均勻涂在涂炭鋁箔上，烘干，輥壓，得到壓實密度為0 .55g/cm?3的活性電極，即超級電容器電極。

實施例2：

一種生物質導電碳，其制備方法包括以下步驟：

(1)將天然苧麻浸入水中，于90℃條件下加熱3h，冷卻后用去離子水清洗，然后在鼓風烘箱于95℃條件下烘干26h，制得預處理天然苧麻；

(2)將45g步驟(1)制得的預處理天然苧麻浸入1200mL過氧甲酸中，于30℃條件下在過氧甲酸中反應30h，然后用去離子水清洗，去除殘留的過氧甲酸，再浸入NaOH溶液中，于45℃條件下在NaOH溶液(0 .4mol/L)中反應10h，繼續用去離子水清洗，去除殘留的NaOH，最后在鼓風烘箱于75℃條件下烘干26h，制得剝離好的苧麻前驅體；

(3)將步驟(2)制得的剝離好的苧麻前驅體放置在高溫管式爐中，于氬氣氣氛下(氣流量為60sccm)和800℃條件下進行高溫恒溫反應3h，然后采用0 .8mol/L的鹽酸溶液浸泡攪拌去除雜質，反復用水進行抽濾沖洗，在真空烘箱中于115℃條件下真空烘干12h，制得生物質導電碳。

一種超級電容器電極，其制備方法包括以下步驟：將4g日本可樂麗活性炭(YP?50F)、0 .5g上述生物質導電碳和0 .2g的CMC粘結劑，在5g去離子水中混合均勻，制得漿料，將漿料均勻涂在涂炭鋁箔上，烘干，輥壓，得到壓實密度為0.55g/cm?3的活性電極，即超級電容器電極。

實施例3：

一種生物質導電碳，其制備方法包括以下步驟：

(1)將天然苧麻浸入水中，于110℃條件下加熱3h，冷卻后用去離子水清洗，然后在鼓風烘箱于105℃條件下烘干26h，制得預處理天然苧麻；

(2)將55g步驟(1)制得的預處理天然苧麻浸入1700mL過氧甲酸中，于40℃條件下在過氧甲酸中反應6h，然后用去離子水清洗，去除殘留的過氧甲酸，再浸入NaOH溶液中，于55℃條件下在NaOH溶液(0 .6mol/L)中反應2h，繼續用去離子水清洗，去除殘留的NaOH，最后在鼓風烘箱于85℃條件下烘干20h，制得剝離好的苧麻前驅體；

(3)將步驟(2)制得的剝離好的苧麻前驅體放置在高溫管式爐中，于氬氣氣氛下(氣流量為60sccm)和1200℃條件下進行高溫恒溫反應1h，然后采用1 .2mol/L的鹽酸溶液浸泡攪拌去除雜質，反復用水進行抽濾沖洗，在真空烘箱中于125℃條件下真空烘干8h，制得生物質導電碳。

一種超級電容器電極，其制備方法包括以下步驟：將6g日本可樂麗活性炭(YP?50F)、0 .6g上述生物質導電碳和0 .3g的CMC粘結劑，在6g去離子水中混合均勻，制得漿料，將漿料均勻涂在涂炭鋁箔上，烘干，輥壓，得到壓實密度為0.55g/cm?3的活性電極，即超級電容器電極。

試驗例

一、物理性能

1、將實施例1制得的生物質導電碳進行透射電鏡圖檢測，結果見圖1?2。

由圖1?2可知，本發明制得的生物質導電碳擁有豐富的石墨微晶，可以有助于電子的傳輸，可以較好地搭建導電網絡。

2、分別將實施例1制得的生物質導電碳和商業導電炭黑(Super?C45)進行吸脫附曲線和孔徑分布分析，結果見圖3?4。

由圖3可知，本發明制備的生物質導電碳有更大的吸附量，可以電解質離子的存儲。

由圖4可知，本發明制備的生物質導電碳有更高的比表面積，通常比表面積越大，導電性越好。

3、將實施例1制得的生物質導電碳顆粒尺寸進行檢測，結果見圖5。

由圖5可知，該材料擁有均勻的顆粒大小，平均尺寸為303 .5nm，可以很好的避免顆粒間的團聚。

二、電化學性能

分別將實施例1制得的生物質導電碳和商業導電炭黑(Super?C45)進行電化學性能檢測，結果見圖6?13

由圖6可知，曲線在高頻區的起點對應等效串聯電阻的大小，EIS曲線的半圓直徑代表電荷轉移電阻，可以看出本發明制備的生物質導電碳作為導電劑時，Rct最小。

由圖7可知，本發明制得的生物質導電碳作為導電劑時，CV曲線呈現更規整的矩形形狀，證明活性電極具有優異的電子傳輸特性。

由圖8可知，本發明制得的生物質導電碳的引入有助于器件電壓降的降低，僅為0.475V，遠低于目前傳統導電炭黑基的超級電容器。

由圖9可知，生物質導電碳基超級電容器具有更優異的倍率性能。

由圖10可知，生物質導電碳的引入可以大幅提升器件的體積比容量。

由圖11?12可知，生物質導電碳基超級電容器進行串聯時可以保持規則的三角形形狀，進行并聯是容量為單個器件的兩倍，證明該器件有好的集成性。

由圖13?14可知，生物質導電碳基超級電容器不僅擁有高的質量能量密度和功率密度，而且擁有高的體積能量密度和功率密度。

由圖15可知，經過50000次的循環，器件的容量保持率仍然高達75.93％。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

摘自國家發明專利，發明人：楊維清，王慶，李海堅，李杰，申請?zhí)枺?/font>202310397607.7，申請日：2023.04.1
